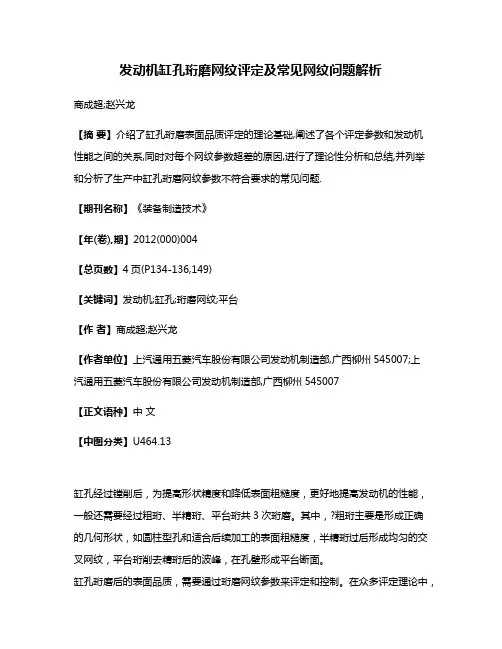

发动机缸孔珩磨网纹评定及常见网纹问题解析商成超;赵兴龙【摘要】介绍了缸孔珩磨表面品质评定的理论基础,阐述了各个评定参数和发动机性能之间的关系,同时对每个网纹参数超差的原因,进行了理论性分析和总结,并列举和分析了生产中缸孔珩磨网纹参数不符合要求的常见问题.【期刊名称】《装备制造技术》【年(卷),期】2012(000)004【总页数】4页(P134-136,149)【关键词】发动机;缸孔;珩磨网纹;平台【作者】商成超;赵兴龙【作者单位】上汽通用五菱汽车股份有限公司发动机制造部,广西柳州545007;上汽通用五菱汽车股份有限公司发动机制造部,广西柳州545007【正文语种】中文【中图分类】U464.13缸孔经过镗削后，为提高形状精度和降低表面粗糙度，更好地提高发动机的性能，一般还需要经过粗珩、半精珩、平台珩共3次珩磨。

其中，?粗珩主要是形成正确的几何形状，如圆柱型孔和适合后续加工的表面粗糙度，半精珩过后形成均匀的交叉网纹，平台珩削去精珩后的波峰，在孔壁形成平台断面。

缸孔珩磨后的表面品质，需要通过珩磨网纹参数来评定和控制。

在众多评定理论中，Abbott-Firestone曲线（轮廓支撑长度率曲线）应用最为广泛。

其用粗糙度轮廓深度的函数，表达轮廓支承度率的增长，结合缸孔表面平台网纹自身的特点及缸孔工作状况，确立了各项网纹参数指标。

这些指标可以对缸孔表面的网纹分布、磨合性能、润滑性能等使用性能进行的量化分析，准确的评定珩磨后缸孔的表面品质。

1 Abbott-Firestone曲线的作图方法及理论基础1.1 Abbott-Firestone曲线介绍在平面直角坐标系中，横轴表示支撑率（从0%～100%），纵轴表示截距，纵轴的零点对应轮廓高度的最大峰顶线，不同截距线对轮廓曲线进行分割，计算出这些截距的tp值，在坐标系上描出其位置，将这些点圆滑的连接起来，就得到了Abbott-Firestone曲线，如图1所示。

图1 半精珩和平台珩后网纹波形图1.2 参数定义及对发动机性能的影响轮廓支撑长度率为40%的切线，将曲线分成3个区域：波峰区，中心区，波谷区。

缸孔加工的质量问题、主要原因分析及预防对策加工缸内孔时，对经常出现的缸孔表面有振动波纹、孔表面出现深沟刀痕、切屑划伤表面，表面有起皮和折皱、孔尺寸超差、缸孔几何形位超差等常见加工质量缺陷的形成原因进行分析，并提出相应的预防对策，可以帮助生产厂家及时发现并解决生产过程中出现的加工质量问题。

标签：油缸；加工缺陷；原因分析；预防对策缸内孔加工时，技术要求通常都比较高，不仅有严格的尺寸公差和形位公差要求，而且对表面粗糙度的要求也非常高，影响内孔表面粗糙度的几种表现形式包括：表面有振动波纹、孔表面出现深沟刀痕、切屑划伤表面，表面有起皮和折皱等1 缸孔加工质量问题及预防对策1.1 表面有振动波纹表面振动波纹是影响缸孔粗糙度的重要因素，其产生的主要原因包括①机床、夹具、刀具工艺系统刚性差。

②各导向部分间隙过大。

③镗刀过度磨损；镗刀后角过大；切削力过大。

④珩磨砂条磨钝；砂条太硬；自励性差。

⑤滚压头滚子制造精度差；一组滚子尺寸差过大（滚压时产生周期性振动）走刀量大等。

预防对策：①增加系统刚性。

②合理选择各导向部分的间隙。

③及时刃磨刀具；减小后角；减小切削深度和进给量；增加切削速度。

④修整砂条；合理选择砂条。

⑤提高滚压头制造精度；仔细选择滚子尺寸；减小走刀量。

1.2 孔表面出现深沟刀痕深沟刀痕这类缺陷产生的主要原因包括：①镗孔时出现积屑瘤。

②精镗刀刃磨、抛光粗糙度太粗。

③滚压头滚子疲劳点蚀和剥落；滚子圆角过渡不良；表在粗糙度粗。

④珩磨时有粘砂现象，划伤缸孔表面。

预防对策：①合理选择切削用量。

②仔细刃磨和抛光。

③及时检修滚压头；提高滚子制造质量。

④合理选择砂条；加大冷却液的流量和压力；减低冷却液粘度。

1.3 切屑划伤表面切屑划伤表面在加工过程中经常出现，其产生的主要原因①冷却液流量、压力小，排屑不畅。

②镗头体设计不合理，冷却液产生涡流，不能顺利排出切屑。

③鏜刀断屑台设计不合理，不能断屑。

预防对策：①提高压力或增加流量。

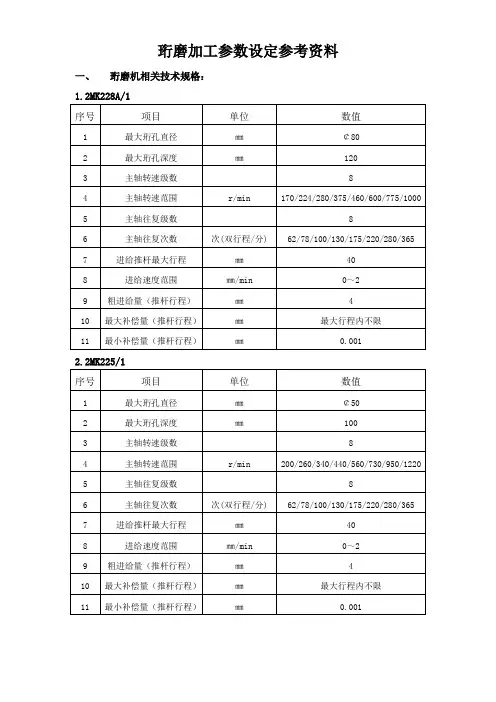

珩磨加工参数设定参考资料一、珩磨机相关技术规格：1.2MK228A/12.2MK225/13.加工参数1) P1:对刀点。

单位：mm2）P2:工进量。

单位：㎜。

顶杆的移动量。

最小设定值0.001㎜。

3）P3:工进速度。

单位：㎜/min(毫米/每分钟)。

此值可在0～2㎜/ min之间连续设定。

4）P4：刀具磨损补偿量。

单位：㎜。

根据刀具的磨损值设定此参数，并于P6和P7配合使用。

5）P6：补偿次数。

单位：次。

根据加工多少件补偿一次设定此值。

设定为0，表示不补偿；设定为1.则每加工一件补偿一次；设定为2，表示第一件不补偿，第二件补偿；以此类推。

6）P7：有无补偿。

若设定为0，表示没有补偿；若设定其他值，则表示有补偿。

7）精珩时间：单位：S(秒)。

精珩时间最长可设定为99秒。

二、珩磨前的准备工作：1.工装调整：1）选择适用的珩磨杆、瓦，将其装在主轴上面。

2）将定位盘装在工装上面。

3）根据产品的顶深调整珩磨深度。

2.产品分类要求：（采用分组珩磨的方法）1）磨后成品尺寸要求￠D 0/+0.03的内孔分组要求：珩磨前把镀后内孔尺寸进行分组，0.01㎜为一组，即￠D-0.01～0、0～+0.01、+0.01～+0.02三组，尺寸在-0.01～-0.02㎜的检出，单独设定珩磨参数加工。

尺寸大于+0.02㎜的退电镀返镀。

2）磨后成品尺寸要求￠D 0/+0.025的内孔分组要求：珩磨前把镀后内孔进行分组，即￠D-0.01～0、0～+0.015两组，尺寸在-0.01～-0.02㎜的检出，单独设定珩磨参数加工。

尺寸大于+0.015㎜的退电镀返镀。

3）将内孔返镀产品与内孔第一次电镀产品区分，上述分组要求是针对内孔第一次电镀的产品。

为避免内孔珩磨不光，返镀（内孔粗糙）的产品直径尺寸应控制在￠D -0.03/0，这类产品检出后单独设定珩磨参数加工。

三、加工参数的设定:(以缸径￠40为例)1.对刀点的设定：（分组对刀）1）珩磨杆、瓦装好后，将工作台落下，将缸体内孔套在珩磨瓦上，点动膨胀键。

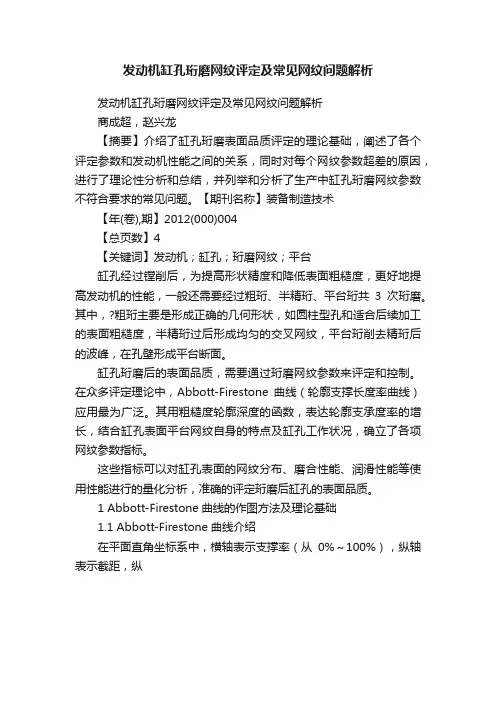

发动机缸孔珩磨网纹评定及常见网纹问题解析
发动机缸孔珩磨网纹评定及常见网纹问题解析
商成超，赵兴龙
【摘要】介绍了缸孔珩磨表面品质评定的理论基础，阐述了各个评定参数和发动机性能之间的关系，同时对每个网纹参数超差的原因，进行了理论性分析和总结，并列举和分析了生产中缸孔珩磨网纹参数不符合要求的常见问题。

【期刊名称】装备制造技术
【年(卷),期】2012(000)004
【总页数】4
【关键词】发动机；缸孔；珩磨网纹；平台
缸孔经过镗削后，为提高形状精度和降低表面粗糙度，更好地提高发动机的性能，一般还需要经过粗珩、半精珩、平台珩共3次珩磨。

其中，?粗珩主要是形成正确的几何形状，如圆柱型孔和适合后续加工的表面粗糙度，半精珩过后形成均匀的交叉网纹，平台珩削去精珩后的波峰，在孔壁形成平台断面。

缸孔珩磨后的表面品质，需要通过珩磨网纹参数来评定和控制。

在众多评定理论中，Abbott-Firestone曲线（轮廓支撑长度率曲线）应用最为广泛。

其用粗糙度轮廓深度的函数，表达轮廓支承度率的增长，结合缸孔表面平台网纹自身的特点及缸孔工作状况，确立了各项网纹参数指标。

这些指标可以对缸孔表面的网纹分布、磨合性能、润滑性能等使用性能进行的量化分析，准确的评定珩磨后缸孔的表面品质。

1 Abbott-Firestone曲线的作图方法及理论基础
1.1 Abbott-Firestone曲线介绍
在平面直角坐标系中，横轴表示支撑率（从0%～100%），纵轴表示截距，纵。

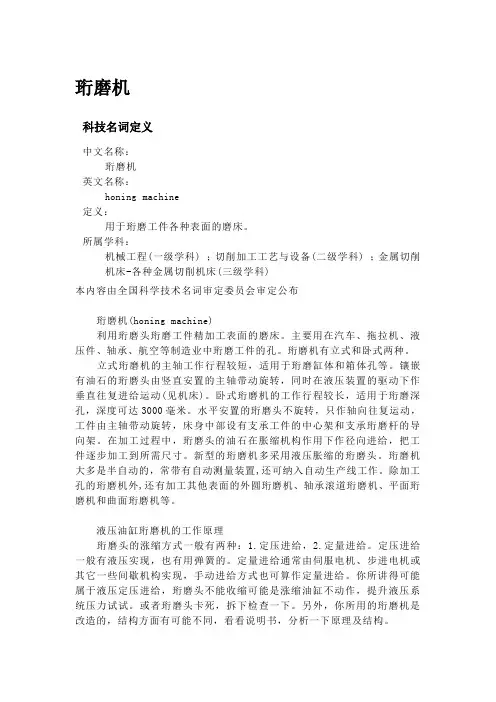

珩磨机科技名词定义中文名称：珩磨机英文名称：honing machine定义：用于珩磨工件各种表面的磨床。
