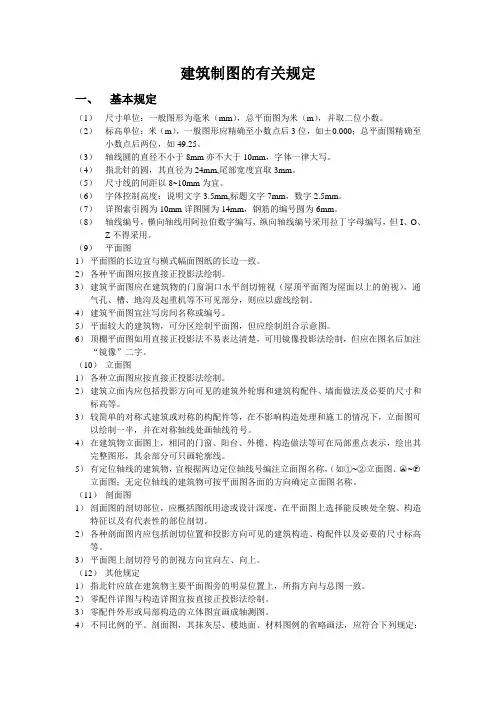

建筑制图的有关规定一、基本规定（1）尺寸单位：一般图形为毫米（mm），总平面图为米（m），并取二位小数。
（2）标高单位：米（m），一般图形应精确至小数点后3位，如±0.000；总平面图精确至小数点后两位，如49.25。
（3）轴线圆的直径不小于8mm亦不大于10mm，字体一律大写。
（4）指北针的圆，其直径为24mm,尾部宽度宜取3mm。
（5）尺寸线的间距以8~10mm为宜。
（6）字体控制高度：说明文字3.5mm,标题文字7mm，数字2.5mm。
（7）详图索引圆为10mm详图圆为14mm，钢筋的编号圆为6mm。
（8）轴线编号，横向轴线用阿拉伯数字编写，纵向轴线编号采用拉丁字母编写，但I、O、Z不得采用。
（9）平面图1）平面图的长边宜与横式幅面图纸的长边一致。
2）各种平面图应按直接正投影法绘制。
3）建筑平面图应在建筑物的门窗洞口水平剖切俯视（屋顶平面图为屋面以上的俯视），通气孔、槽、地沟及起重机等不可见部分，则应以虚线绘制。
4）建筑平面图宜注写房间名称或编号。
5）平面较大的建筑物，可分区绘制平面图，但应绘制组合示意图。
6）顶棚平面图如用直接正投影法不易表达清楚，可用镜像投影法绘制，但应在图名后加注“镜像”二字。
（10）立面图1）各种立面图应按直接正投影法绘制。
2）建筑立面内应包括投影方向可见的建筑外轮廓和建筑构配件、墙面做法及必要的尺寸和标高等。
3）较简单的对称式建筑或对称的构配件等，在不影响构造处理和施工的情况下，立面图可以绘制一半，并在对称轴线处画轴线符号。
4）在建筑物立面图上，相同的门窗、阳台、外檐、构造做法等可在局部重点表示，绘出其完整图形，其余部分可只画轮廓线。
5）有定位轴线的建筑物，宜根据两边定位轴线号编注立面图名称，（如①~②立面图、○A~○F 立面图；无定位轴线的建筑物可按平面图各面的方向确定立面图名称。
（11）剖面图1）剖面图的剖切部位，应概括图纸用途或设计深度，在平面图上选择能反映处全貌、构造特征以及有代表性的部位剖切。
《建筑制图标准》建筑制图标准。
建筑制图是建筑设计的重要环节，它直接关系到建筑工程的质量和效果。
因此，建筑制图标准对于确保建筑设计的准确性和可行性至关重要。
在建筑制图的过程中，需要遵循一系列的标准和规范，以确保图纸的准确性和可读性，同时也便于施工和监理人员的理解和操作。
首先，建筑制图需要符合国家相关的标准和规范，如《建筑工程图样》（GB 5009-2012）、《建筑设计图集编制规范》（GB 50352-2005）等。
这些标准规定了建筑制图的基本要求、图样的格式和规范、图纸的内容和表示方法等，对于建筑制图的编制提供了基本的指导和要求。
其次，建筑制图需要符合建筑设计的相关要求和技术规范。
在建筑设计的过程中，需要根据建筑的功能、结构、材料等特点，合理确定建筑制图的内容和表达方式。
比如，对于不同类型的建筑，需要注意其功能布局、空间尺度、结构体系、建筑材料等方面的特殊要求，以确保建筑制图能够准确表达设计意图。
此外，建筑制图还需要符合施工、监理和验收的要求。
在建筑施工的过程中，施工单位和监理单位需要根据建筑制图进行施工和监理工作，因此建筑制图需要具备清晰的图样和详细的标注，以便施工人员和监理人员能够准确理解和操作。
同时，建筑制图也需要符合相关的验收标准，以确保建筑工程的质量和安全。
总之，建筑制图是建筑设计的重要组成部分，它需要符合国家标准、建筑设计要求和施工监理要求，以确保建筑工程的质量和可行性。
建筑制图标准的制定和遵循对于建筑行业的发展和建筑工程的实施具有重要意义，希望各相关单位和人员能够重视建筑制图标准，共同努力，为建筑行业的发展做出贡献。
