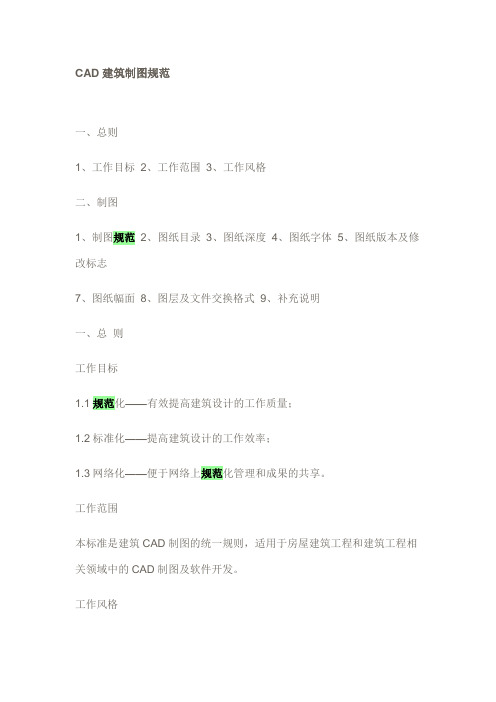

CAD建筑制图规范一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
工作范围本标准是建筑CAD制图的统一规则，适用于房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType 字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS 目录中即可。
Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx （西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx （汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx （汉字仿宋）、hztxt.shx（汉字单线）。
建筑制图标准最新版建筑制图标准是建筑行业中非常重要的一部分，它规定了建筑图纸的绘制规范和标准，是建筑设计、施工和监理等各个环节的重要依据。
随着建筑行业的不断发展和技术的不断更新，建筑制图标准也在不断更新和完善，以适应新的需求和技术要求。
本文将介绍建筑制图标准的最新版内容，帮助大家了解并掌握最新的建筑制图标准。
1. 图纸规格和比例。
建筑制图标准最新版对于图纸的规格和比例做出了一些调整。
在图纸的规格方面，除了A系列（A0、A1、A2、A3、A4）之外，还增加了B系列（B0、B1、B2、B3、B4）和C系列（C0、C1、C2、C3、C4）等规格，以满足不同项目的需要。
在图纸的比例方面，除了常用的1:100、1:200等比例之外，还增加了一些新的比例，如1:75、1:125等，以适应不同尺度的项目需求。
2. 符号和标识。
建筑制图标准最新版对于图纸中的符号和标识做出了一些调整和完善。
在符号和标识的使用上，增加了一些新的符号和标识，以适应新的建筑材料和构造形式的使用。
同时，对于一些常用的符号和标识进行了统一和规范，以减少歧义和提高图纸的可读性。
3. 图形表达和注释。
建筑制图标准最新版对于图纸中的图形表达和注释做出了一些调整和规范。
在图形表达方面，对于建筑构造、设备布置等方面的图形进行了统一和规范，以提高图纸的表现力和可读性。
在注释方面，规定了注释的内容和格式，要求注释要清晰、简洁，并且要符合相应的规范和标准。
4. 技术要求和标准。
建筑制图标准最新版对于图纸中的技术要求和标准做出了一些调整和更新。
在技术要求方面，对于建筑材料、构造形式、施工工艺等方面的要求进行了更新和完善，以适应新的技术发展和要求。
在标准方面，规定了图纸中所涉及的各项标准和规范，要求图纸必须符合相应的标准和规范要求。
5. 其他内容。
除了上述内容之外，建筑制图标准最新版还对于图纸的装订、归档、传输等方面做出了一些规定和要求，以保证图纸的完整性和安全性。
建筑制图标准最新版建筑制图标准是建筑行业中非常重要的一部分，它规定了建筑图纸的绘制规范和标准，对于建筑设计、施工和监理等工作都具有重要的指导意义。
因此，建筑制图标准的不断更新和完善对于推动建筑行业的发展具有重要意义。
最新版的建筑制图标准在多个方面进行了更新和完善，主要体现在以下几个方面：首先，建筑制图标准在图纸的规范和格式方面进行了调整和完善。
在最新版的建筑制图标准中，对于图纸的尺寸、比例、线条粗细、字体大小等方面进行了详细的规定，以确保图纸的清晰度和统一性。
其次，最新版的建筑制图标准在图形符号和标识方面进行了更新和统一。
建筑制图中的各种符号和标识对于传达设计意图和施工要求非常重要，因此最新版的建筑制图标准对于这些符号和标识进行了统一规定，以确保其在不同图纸中的一致性和准确性。
另外，最新版的建筑制图标准还对于图纸的内容和要求进行了细化和明确。
在建筑制图中，不仅需要包含建筑平面图、立面图、剖面图等基本内容，还需要根据具体设计要求添加相应的细节图、节点图、构造图等内容，最新版的建筑制图标准对于这些内容的要求进行了详细的规定，以确保图纸的完整和准确。
最后，最新版的建筑制图标准还对于数字化制图和信息化管理提出了新的要求。
随着信息技术的发展，数字化制图和信息化管理已经成为建筑行业的发展趋势，因此最新版的建筑制图标准对于这方面的要求进行了更新和完善，以适应新的技术发展和管理需求。
总的来说，最新版的建筑制图标准在图纸的规范和格式、图形符号和标识、内容和要求以及数字化制图和信息化管理等方面进行了全面的更新和完善，对于推动建筑行业的发展具有重要的意义。
建筑行业的相关从业人员应当认真学习和遵守最新版的建筑制图标准，以确保建筑图纸的质量和准确性，推动建筑行业向着更加规范化、现代化、信息化的方向发展。
（建筑工程标准法规）建筑工程制图标准全2、建筑专业2.1图层线型2.2字体标注2.3比例2.4门窗编号3、结构专业3.1图层线型3.2字体标注（见2.2）3.3比例3.4常用构件代号注：预应力钢筋混凝土构件的代号，应于构件代号前加注“Y”4、电气专业4.1线型4.2安装方式的标注4.3配电路编号4.4配电箱、柜编号原则a、表示大回路编号，如从1#变电所引至或引向1#楼供电的为1AL，如从2#变电所引致或引向2#楼供电的为2AL，若仅为壹栋房子，数字1能够去掉；b、表示类别，如照明配电柜为AL，动力配电箱为AP……；c、表示楼层号，-3表示地下三层，1表示壹层，2表示2层……；d、表示该楼层或该区域中第几号配电值、柜。
4.5配电回路编号原则a、表示大回路编号，同上配电箱的说明；b、表示回路的类别，如WL、WP、WLE、WLM……；c、表示小回路编号，如n1，n2……；4.6图例线型粗细确定a、配电线路0.45~0.5b、控制线0.35~0.4c、电器图例、配电设备编号0.25~0.28d、专业文字说明，各种标注，如电线型号、规格、安装方式的标注等；e、其他线型均为0.18；f、柱、实心剪力墙及建筑的家具装饰均为灰度30%。
4.7字体标注（见2.2节）5给排水专业5.1图层线型注：对于管线较多的复杂工程，当无法仅仅用线型表达时，可于现有线型基础上再加注字母，加注的字母应于立管代号中的字母相对应。
5.2字体标注（见2.2节）5.3比例注：所有平面图比例宜和建筑专业壹致。
6、暖通专业6.1图层线型表6.2字体标注（见2.2节）6.3比例。
编号：__________ 建筑制图标准大全（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言建筑制图是为建筑设计服务的，因此，在建筑设计的不同阶段，要绘制不同内容的设计图。
在建筑设计的方案设计阶段和初步设计阶段绘制初步设计图，在技术设计阶段绘制技术设计图，在施工图设计阶段绘制施工图。
中国隋代已使用百分之一比例尺的图样和模型进行建筑设计。
宋代《营造法式》一书，绘有精致的建筑平面图、立面图、轴侧图和透视图等，可以说是中国最早的建筑制图著作。
清代主持宫廷建筑设计的样式雷家族绘制的大量建筑图样，是中国古代建筑制图的珍品。
1799年，法国数学家G.蒙日出版《画法几何》一书，奠定了工程制图的理论基础。
后人又著有《建筑阴影学》和《建筑透视学》等。
上述三本著作确立了现今建筑制图的基本理论。
当前在世界范围内已逐渐普遍利用电子计算机制图以提高效率。
按照施工图的制图规定，绘制供施工时作为依据的全部图纸。
施工图要按国家制定的制图标准进行绘制。
一个建筑物的施工图包括：建筑施工图、结构施工图，以及给水排水、供暖、通风、电气、动力等施工图。
其中建筑施工图包括：①总平面图，表示出构想中建筑物的平面位置和绝对标高、室外各项工程的标高、地面坡度、排水方向等,用以计算土方工程量,作为施工时定位、放线、土方施工和施工总平面布置的依据。
工程复杂的，还应有给水、排水、供暖、电气等各种管线的布置图、竖向设计图等。
②建筑平面图，用轴线和尺寸线表示出各部分的尺寸和准确位置，门窗洞口的做法、标高尺寸，各层地面的标高，其他图纸、配件的位置和编号及其他工种的做法要求。
建筑平面图是其他各种图纸的综合表现，应详尽确切。
③建筑立面图，表示出建筑外形各部分的做法和材料情况，建筑物各部位的可见高度和门窗洞口的位置。
④建筑剖面图，主要用标高表示建筑物的高度及其与结构的关系。
⑤建筑施工图，包括建筑外檐剖面详图、楼梯详图、门窗等所有建筑装修和构造，以及特殊做法的详图。
其详尽程度以能满足施工预算、施工准备和施工依据为准。
１总则１．０．１为了使建筑专业、室内设计专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
１．０．２本标准适用于下列制图方式绘制的图样：１手工制图；２计算机制图。
１．０．３本标准适用于建筑专业和室内设计专业下列的工程制图：１新建、改建、扩建工程的各阶段设计图、竣工图；２原有建筑物、构筑物等的实测图；３通用设计图、标准设计图。
１．０．４建筑专业、室内设计专业制图，除应遵守本标准外，还应符合《房屋建筑制图统一标准》（ＧＢ／Ｔ５０００１—２００１）以及国家现行的有关强制性标准、规范的规定。
２一般规定２．１图线２．１．１图线的宽度ｂ，应根据图样的复杂程度和比例，按《房屋建筑制图统一标准》（ＧＢ／Ｔ５０００１—２００１）中（图线）的规定选用（图２．１．１／１～图２．１．１／３）。
绘制较简单的图样时，可采用两种线宽的线宽组，其线宽比宜为ｂ∶０．２５ｂ。
２．１．２建筑专业、室内设计专业制图采用的各种图线，应符合表２．１．２的规定。
２．２比例２．２．１建筑专业、室内设计专业制图选用的比例，宜符合表２．２．１的规定。
３图例３．１构造及配件３．１．１构造及配件图例及说明见表３．１．１。
３．２水平及垂直运输装置３．２．１水平及垂直运输装置图例及说明见表３．２．１。
４图样画法４．１平面图４．１．１平面图的方向宜与总图方向一致。
平面图的长边宜与横式幅面图纸的长边一致。
４．１．２在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。
４．１．３除顶棚平面图外，各种平面图应按正投影法绘制。
４．１．４建筑物平面图应在建筑物的门窗洞口处水平剖切俯视（屋顶平面图应在屋面以上俯视），图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，如需表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分，则应以虚线绘制。
４．１．５建筑物平面图应注写房间的名称或编号。
编号注写在直径为６ｍｍ细实线绘制的圆圈内，并在同张图纸上列出房间名称表。
４．１．６平面较大的建筑物，可分区绘制平面图，但每张平面图均应绘制组合示意图。
各区应分别用大写拉丁字母编号。
在组合示意图中要提示的分区，应采用阴影线或填充的方式表示。
４．１．７顶棚平面图宜用镜像投影法绘制。
４．１．８为表示室内立面在平面图上的位置，应在平面图上用内视符号注明视点位置、方向及立面编号（图４．１．８）。
符号中的圆圈应用细实线绘制，根据图面比例圆圈直径可选择８～１２ｍｍ。
立面编号宜用拉丁字母或阿拉伯数字。
内视符号如下所示：４．２立面图４．２．１各种立面图应按正投影法绘制。
４．２．２建筑立面图应包括投影方向可见的建筑外轮廓线和墙面线脚、构配件、墙面做法及必要的尺寸和标高等。
４．２．３室内立面图应包括投影方向可见的室内轮廓线和装修构造、门窗、构配件、墙面做法、固定家具、灯具、必要的尺寸和标高及需要表达的非固定家具、灯具、装饰物件等（室内立面图的顶棚轮廓线，可根据具体情况只表达吊平顶或同时表达吊平顶及结构顶棚）。
４．２．４平面形状曲折的建筑物，可绘制展开立面图、展开室内立面图。
圆形或多边形平面的建筑物，可分段展开绘制立面图、室内立面图，但均应在图名后加注“展开”二字。
４．２．５较简单的对称式建筑物或对称的构配件等，在不影响构造处理和施工的情况下，立面图可绘制一半，并在对称轴线处画对称符号。
４．２．６在建筑物立面图上，相同的门窗、阳台、外檐装修、构造做法等可在局部重点表示，绘出其完整图形，其余部分只画轮廓线。
４．２．７在建筑物立面图上，外墙表面分格线应表示清楚。
应用文字说明各部位所用面材及色彩。
４．２．８有定位轴线的建筑物，宜根据两端定位轴线号编注立面图名称（如：①～○１０立面图、立面图）。
无定位轴线的建筑物可按平面图各面的朝向确定名称。
４．２．９建筑物室内立面图的名称，应根据平面图中内视符号的编号或字母确定（如：①立面图、立面图）。
４．３剖面图４．３．１剖面图的剖切部位，应根据图纸的用途或设计深度，在平面图上选择能反映全貌、构造特征以及有代表性的部位剖切。
４．３．２各种剖面图应按正投影法绘制。
４．３．３建筑剖面图内应包括剖切面和投影方向可见的建筑构造、构配件以及必要的尺寸、标高等。
４．３．４剖切符号可用阿拉伯数字、罗马数字或拉丁字母编号（图４．３．４）。
４．３．５画室内立面时，相应部位的墙体、楼地面的剖切面宜有所表示。
必要时，占空间较大的设备管线、灯具等的剖切面，应在图纸上绘出。
４．４其他规定４．４．１指北针应绘制在建筑物±０．００标高的平面图上，并放在明显位置，所指的方向应与总图一致。
４．４．２零配件详图与构造详图，宜按直接正投影法绘制。
４．４．３零配件外形或局部构造的立体图，宜按《房屋建筑制图统一标准》（ＧＢ／Ｔ５０００１—２００１）中（轴测图）的有关规定绘制。
４．４．４不同比例的平面图、剖面图，其抹灰层、楼地面、材料图例的省略画法，应符合下列规定：１比例大于１∶５０的平面图、剖面图，应画出抹灰层与楼地面、屋面的面层线，并宜画出材料图例；２比例等于１∶５０的平面图、剖面图，宜画出楼地面、屋面的面层线，抹灰层的面层线应根据需要而定；３比例小于１∶５０的平面图、剖面图，可不画出抹灰层，但宜画出楼地面、屋面的面层线；４比例为１∶１００～１∶２００的平面图、剖面图，可画简化的材料图例（如砌体墙涂红、钢筋混凝土涂黑等），但宜画出楼地面、屋面的面层线；５比例小于１∶２００的平面图、剖面图，可不画材料图例，剖面图的楼地面、屋面的面层线可不画出。
４．４．５相邻的立面图或剖面图，宜绘制在同一水平线上，图内相互有关的尺寸及标高，宜标注在同一竖线上（图４．４．５）。
４．５尺寸标注４．５．１尺寸分为总尺寸、定位尺寸、细部尺寸三种。
绘图时，应根据设计深度和图纸用途确定所需注写的尺寸。
４．５．２建筑物平面、立面、剖面图，宜标注室内外地坪、楼地面、地下层地面、阳台、平台、檐口、屋脊、女儿墙、雨棚、门、窗、台阶等处的标高。
平屋面等不易标明建筑标高的部位可标注结构标高，并予以说明。
结构找坡的平屋面，屋面标高可标注在结构板面最低点，并注明找坡坡度。
有屋架的屋面，应标注屋架下弦搁置点或柱顶标高。
有起重机的厂房剖面图应标注轨顶标高、屋架下弦杆件下边缘或屋面梁底、板底标高。
梁式悬挂起重机宜标出轨距尺寸（以米计）。
４．５．３楼地面、地下层地面、阳台、平台、檐口、屋脊、女儿墙、台阶等处的高度尺寸及标高，宜按下列规定注写：１平面图及其详图注写完成面标高。
２立面图、剖面图及其详图注写完成面标高及高度方向的尺寸。
３其余部分注写毛面尺寸及标高。
４标注建筑平面图各部位的定位尺寸时，注写与其最邻近的轴线间的尺寸；标注建筑剖面各部位的定位尺寸时，注写其所在层次内的尺寸。
５室内设计图中连续重复的构配件等，当不易标明定位尺寸时，可在总尺寸的控制下，定位尺寸不用数值而用“均分”或“ＥＱ”字样表示，如下所示：。
