多晶硅铸锭炉的工作原理首先，硅料熔融是多晶硅铸锭炉的第一步。
在炉中加入高纯度的硅料，通常是硅块或硅片，然后通过电阻加热或感应加热的方式将硅料加热到熔融温度。
在炉内，硅料中的硅原子由于热能的作用开始振动，并逐渐失去其原子间的结合力。
当硅料的温度达到熔点时，硅原子之间的键强度完全消失，形成了液态硅。
其次，铸锭凝固是多晶硅铸锭炉的第二步。
当硅料熔融后，开始降低温度使其凝固。
凝固过程中，硅原子重新排列并形成了晶体的结构。
在这个过程中，硅原子重新组合并排列成晶格结构，形成了多晶硅。
凝固速度的控制对于提高多晶硅的晶粒度和降低杂质含量非常重要。
通常情况下，在凝固过程中还会控制硅料的搅拌，以避免结晶过程中的杂质团聚。
首先，多晶硅铸锭炉的炉体结构非常重要。
炉体通常由石墨材料制成，可以耐受高温和化学反应。
石墨材料的热传导性能较好，可以加热和散热硅料，确保温度均匀且稳定。
其次，温度控制是多晶硅铸锭炉的关键。
在炉内加热过程中，需要对温度进行精确的控制，以确保硅料能够均匀熔融。
在铸锭凝固过程中，温度的准确控制对于晶体的形成和生长非常重要。
通常通过在炉体中设置多个温度传感器，并通过反馈控制系统来实现温度控制。
最后，搅拌和保护气氛是多晶硅铸锭炉中的重要步骤。
通过搅拌硅料可以改善熔融过程中的均匀性，避免杂质团聚。
此外，为了保护熔融硅料不受氧化的影响，炉内通常需要保持特定的气氛，如氢气或氩气。
总结起来，多晶硅铸锭炉的工作原理包括硅料熔融和铸锭凝固两个主要步骤。
硅料经过加热熔化后，凝固过程中重新排列并形成晶体结构。
在实际操作中，需要考虑炉体结构、温度控制、搅拌和保护气氛等因素的影响。

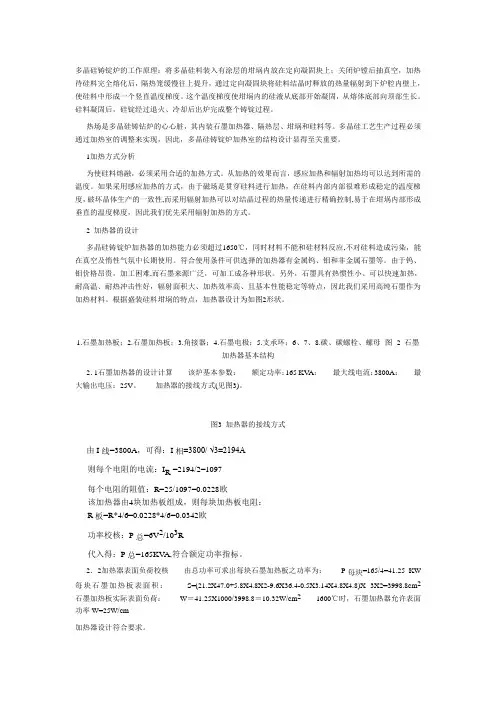

多晶硅铸锭炉的工作原理：将多晶硅料装入有涂层的坩埚内放在定向凝固块上；关闭炉镗后抽真空，加热待硅料完全熔化后，隔热笼缓慢往上提升，通过定向凝固块将硅料结晶时释放的热量辐射到下炉腔内壁上，使硅料中形成一个竖直温度梯度。
这个温度梯度使坩埚内的硅液从底部开始凝固，从熔体底部向顶部生长。
硅料凝固后，硅锭经过退火、冷却后出炉完成整个铸锭过程。
热场是多晶硅铸钻炉的心心脏，其内装石墨加热器、隔热层、坩埚和硅料等。
多晶硅工艺生产过程必须通过加热室的调整来实现，因此，多晶硅铸锭炉加热室的结构设计显得至关重要。
1加热方式分析为使硅料熔融，必须采用合适的加热方式。
从加热的效果而言，感应加热和辐射加热均可以达到所需的温度。
如果采用感应加热的方式，由于磁场是贯穿硅料进行加热，在硅料内部内部很难形成稳定的温度梯度，破坏晶体生产的一致性,而采用辐射加热可以对结晶过程的热量传递进行精确控制,易于在坩埚内部形成垂直的温度梯度，因此我们优先采用辐射加热的方式。
2 加热器的设计多晶硅铸锭炉加热器的加热能力必须超过1650℃，同时材料不能和硅材料反应,不对硅料造成污染，能在真空及惰性气氛中长期使用。
符合使用条件可供选择的加热器有金属钨、钼和非金属石墨等。
由于钨、钼价格昂贵，加工困难,而石墨来源广泛，可加工成各种形状。
另外，石墨具有热惯性小、可以快速加热，耐高温、耐热冲击性好，辐射面积大、加热效率高、且基本性能稳定等特点，因此我们采用高纯石墨作为加热材料。
根据盛装硅料坩埚的特点，加热器设计为如图2形状。
1.石墨加热板；2.石墨加热板；3.角接器；4.石墨电极；5.支承环；6、7、8.碳、碳螺栓、螺母图 2 石墨加热器基本结构2．1石墨加热器的设计计算该炉基本参数：额定功率：165 KV A：最大线电流：3800A：最大输出电压：25V。
加热器的接线方式(见图3)。
图3 加热器的接线方式由I线=3800A，可得：I相=3800/ √3=2194A则每个电阻的电流：I R =2194/2=1097每个电阻的阻值：R=25/1097=0.0228欧该加热器由4块加热板组成，则每块加热板电阻：R板=R*4/6=0.0228*4/6=0.0342欧功率校核：P总=6V2/103R代入得：P总=165KV A,符合额定功率指标。

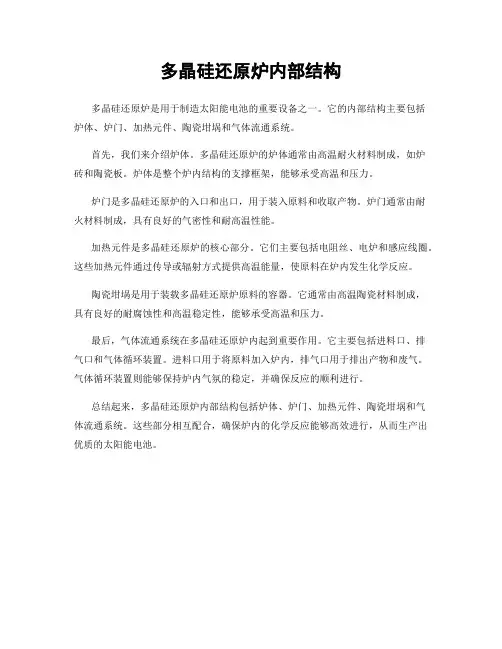

多晶硅还原炉内部结构
多晶硅还原炉是用于制造太阳能电池的重要设备之一。
它的内部结构主要包括
炉体、炉门、加热元件、陶瓷坩埚和气体流通系统。
首先，我们来介绍炉体。
多晶硅还原炉的炉体通常由高温耐火材料制成，如炉
砖和陶瓷板。
炉体是整个炉内结构的支撑框架，能够承受高温和压力。
炉门是多晶硅还原炉的入口和出口，用于装入原料和收取产物。
炉门通常由耐
火材料制成，具有良好的气密性和耐高温性能。
加热元件是多晶硅还原炉的核心部分。
它们主要包括电阻丝、电炉和感应线圈。
这些加热元件通过传导或辐射方式提供高温能量，使原料在炉内发生化学反应。
陶瓷坩埚是用于装载多晶硅还原炉原料的容器。
它通常由高温陶瓷材料制成，
具有良好的耐腐蚀性和高温稳定性，能够承受高温和压力。
最后，气体流通系统在多晶硅还原炉内起到重要作用。
它主要包括进料口、排
气口和气体循环装置。
进料口用于将原料加入炉内，排气口用于排出产物和废气。
气体循环装置则能够保持炉内气氛的稳定，并确保反应的顺利进行。
总结起来，多晶硅还原炉内部结构包括炉体、炉门、加热元件、陶瓷坩埚和气
体流通系统。
这些部分相互配合，确保炉内的化学反应能够高效进行，从而生产出优质的太阳能电池。
