第六章 常见的光学仪器

  • 格式：doc
  • 大小：807.00 KB
  • 文档页数：9

1 第六章 常见的光学仪器 知识点一：凸透镜和凹透镜 1.（2010·扬州中考）把下图甲所示的一只点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到一个清晰的像。这个像是下图乙中的（ ） 2.（2009·杭州中考）下列叙述中，正确的是（ ） A.在光的折射现象中，折射角一定小于入射角 B.凸透镜对光起会聚作用，因而物体经凸透镜所成的像总是缩小的 C.无论物体离平面镜远或近，它在平面镜中所成像的大小始终不变 D.凹面镜对光起发散作用，凸面镜对光起会聚作用 3．（2008·湘潭中考）如果把一个玻璃球分割成五块，其截面如图所示，再将这五块玻璃a、b、c、d、e分别放在太阳光下，那么能使光线发散的是 （ ） A．a B．b C．c D．d 4．（2008·泰州中考）小星同学利用太阳光测量凸透镜的焦距，方法如图所示。他注意到让凸透镜正对阳光，但没有仔细调节纸片与透镜的距离，在纸片上的光斑并不是最小时，就测出了光斑到凸透镜中心的距离L，那么，凸透镜的实际焦距（ ） A．一定小于L B．一定大于L C．可能等于L D．可能小于L、也可能大于L 5．（2007·韶关中考）如图是小明同学画的一条通过凸透镜或凹透镜后折射的光线光路图，错误的．．．是（ ）

6．（2009·防城港中考）如图所示，小丽同学将一个凸透镜正对太阳光，再把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上出现一个最小、最亮的光斑。这表明凸透镜对光线有 作用，光斑到凸透镜的距离就是凸透镜的 。

7.（2009· 百色中考）一些同学由于不注意用眼卫生，不幸患上了近视眼。他们配戴的眼镜镜片是________，它对光有_________。 8.（2009·岳阳中考）根据透镜的性质，完成图乙中的光路。

A B C D 2

9.（2009·惠安中考）在图中方框内补上光学元件. 10.（2009·茂名中考）在图中的虚线内填上适当的光学仪器。

知识点二：凸透镜成像的规律 1.（2010·肇庆中考）如右图所示，蜡烛经透镜所成的像是： （ ） A．倒立缩小的实像 B．正立放大的虚像 C．倒立放大的实像 D．正立缩小的虚像 2.（2009·德州中考）把高2 cm的发光棒立于焦距为5 cm的凸透镜前，在凸透镜后的光屏上成了4 cm高的像，物体离凸透镜的距离可能是（ ） A．7.5 cm B．12.5 cm C．4.5 cm D． 10 cm 3.（2009·赤峰中考）凸透镜甲的焦距为10cm，凸透镜乙的焦距为20cm，把同一个物体分别放在甲、乙前25cm处，则通过两个凸透镜都能在光屏上成清晰的像，下列说法正确的是（ ） A.甲透镜成像较大 B.乙透镜成像较大 C.甲乙透镜成像一样大 D.甲、乙透镜成像大小无法比较 4.（2009·茂名中考）如图所示为小明做“探究凸透镜成像规律” 的实验装置图。透镜的焦距为15cm，要使蜡烛在光屏上成清晰的像，在蜡烛、凸透镜和光屏三者中，只移动其中的一个，其余两个不动，下列措施中可行的是（ ） A．光屏向左移动 B．光屏向右移动 C．蜡烛向左移动 D．透镜向右移动 5．（2009·广州中考）探究烛焰通过焦距是10cm的凸透镜成像规律时，蜡烛、透镜、光屏位置如图所示，此时（ ） A．a为物距 B．b为焦距 C．凸透镜成放大的烛焰像 D．若蜡烛、透镜不动，仅移动光屏，烛焰可在光屏上成清晰的像

6．（2009·河北中考）图是物体A通过凸透镜（透镜未标出）成像的示意图。当凸透镜放在哪点时，才能产生图中所成的像A′( ) 3

A.a点 B.b点 C.c点 D.d点 7.（2009·自贡中考）把凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小最亮的光斑。若将某一物体放在此透镜前20cm处，可得到一个（ ） A.倒立放大的实像 B.倒立缩小的实像 C.正立放大的实像 D.正立放大的虚像 8.（2010·广东中考）在“探究凸透镜成像规律”时，所用的凸透镜的焦距为10cm。 （1）现将凸透镜、蜡烛和光屏放在如图16所示的光具座上进行实验。若图中C位置上放置光屏，则B位置上应放置＿＿＿＿＿＿。 （2）如图16所示，，现要在光屏上成缩小的像，蜡烛应向＿＿＿＿＿＿移动，光屏应向＿＿＿＿＿移动。（填“左”或“右”）

9.（2010·咸宁中考）在“凸透镜成像规律”实验中，某同学进行了如下两个探究： （1）为研究像距与焦距的关系，他选用焦距不同的三个凸透镜进行实验，实验数据记录如下表。 分析表中数据可知，保持物距不变时，焦距越大，则所成实像的像距越 (选填：“大”或“小”)。

（2）该同学用若干个发光二极管组成形状如“E”的发光物体，如下图甲所示，将发光物体、凸透镜和光屏依次组装到光具座上并调整好，且物距调节为6cm时,在光屏上成的像如下图乙所示, 则他选用的是三个透镜中焦距为 cm的凸透镜；如果只将“E”，换成“R”，并在同一位置观察，光屏上成的像应是下图丙中的 (填数字序号)。

物距u/cm 实验序号 焦距f／cm 像距v/cm 10 1 2 2.5 2 5 10 3 8 40

甲 乙 丙 ① ② ③ ④ 4

10．（2009·晋江中考)小芳同学在“探究凸透镜成像”的规律的实验中，她按如图装配仪器 (图中F点是焦点，H点是2倍焦距处)，此时光屏上得到了一个清晰的像，但像的位置偏高。

(1)造成这一现象的原因是 ； (2)为了使像能成在光屏的中央，她应把蜡烛向 调(填“上”、“下”)；调节好蜡烛的高度后，她把蜡烛移到A点，此时光屏上的像很模糊。为了得到清晰的像，应把光屏向 移动(填“左”或“右”)； (3)若想从光屏侧透过透镜看到蜡烛正立的像，可将物体放在 点(填字母符号)。 11.（2009·北京中考）小英探究凸透镜成像规律的实验装置如图所示，其中焦距为12cm的凸透镜固定在光具座上，位于50cm刻度线处，光屏和点燃的蜡烛位于凸透镜两侧。小英将蜡烛移至20cm刻度线处，移动光屏，直到光屏上出现了烛焰清晰的像，则该像是倒立、缩小的 像（选填“实”或“虚”）。小英将蜡烛移至40cm刻度线处时，她通过凸透镜看到了烛焰的虚像，则该像是 、放大的像。（选填“倒立”或“正立”）

12.（2009·河南中考）小周用图所示的装置“探究凸透镜成像规律”。 (1)调节烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高度，其目的是使像能成在 。

(2)小周在图所示位置得到一个清晰的像。老师要求她在凸透镜不动的情况下。在光屏上再成一个更小的实像，小周应当把蜡烛向 移动，同时把光屏向 移动。 (3)小周把自己的近视眼镜放在凸透镜与蜡烛之间，发现光屏上的像变得模糊不清。她应当向 移动光屏，可再次得到清晰的像。 13．（2009·包头中考）在做“探究凸透镜成像规律”实验时，实验桌上有两个凸透镜，规格如图右表所 5

示，光具座上标尺的刻度范围是0～90cm。实验中选用 凸透镜，较好（选填“甲”或“乙”）。选好器材后，依次将点燃的蜡烛、凸透镜、光屏放在光具座上的A、O、B位置，在光屏上得到清晰的烛焰的像，如图所示：

（1）应将凸透镜向 移动（选填“上”或“下”），可以使烛焰的像清晰地成在光屏的中央，此时所成的像是倒立、 的实像，应用在 上。 （2）调节烛焰、凸透镜、光屏的中心在同一高度上，将蜡烛向远离凸透镜方向移动一段距离，调整光屏位置得到一个清晰的像，这个像与原来相比将 （选取填“变大”、“变小”或“不变”）。 14．（ 2007·河源中考）小明在探究凸透镜成像规律时，蜡烛与光屏分置于凸透镜两侧，保持凸透镜的位置不变，先后把蜡烛放在如图所示的a、b、c、d四点，并分别调整光屏的位置．当蜡烛位于______点时，屏上出现放大的像；当蜡烛位于______点时，无论怎样移动光屏，在光屏上都找不到像．

知识点三：凸透镜成像特点的应用 1.（2010·泸州中考）放电影时，电影胶片上的图案经凸透镜在银幕上成的是（ ） A、倒立、放大的虚像 B、正立、放大的实像 C、正立、放大的虚像 D、倒立、放大的实像 2.（2009·海南中考）如图是某同学探究凸透镜成像规律时观察到的现象，下列哪种光学仪器的成像原理与其相同（ ） A.投影仪 B.照相机 C.放大镜 D.近视眼 3．(2009·巴彦淖尔中考)小明同学和妈妈到公园游玩，他想为妈妈拍一张清晰的照片，那么妈妈应站在照相机镜头的（ ） A．1倍焦距以内 B．2倍焦距以外 C．焦点位置上 D．1倍焦距和2倍焦距之间 6

4.（2009·宁夏中考)某同学做“研究凸透镜成像规律”的实验,当他把蜡烛移到距离透镜36㎝的地方时,在光屏上观察到如图所示的像,则该凸透镜的焦距可能是( ) A.40㎝ B.30㎝ C.20㎝ D.10㎝ 5.（2009·威海中考）在“探究凸透镜成像规律”的过程中，小明同学观察到了如图所示的实验现象。下列光学仪器的成像规律与实验现象的成像规律相同的是（ ）

A.放大镜 B.照相机 C.投影仪 D.潜望镜 6. （2009·长沙中考）如图所示，有一种望远镜由两组凸透镜组成。靠近眼睛的叫做目镜，靠近被观测物体的叫做物镜，物镜的作用是使远处的物体在焦点附近成缩小的实像，它相当于一架（ ）

A．幻灯机 B．投影仪 C．放大镜 D．照相机 7．（2009·安徽中考）为纪念伽利略将望远镜用于天文观溯四百周年，联合国将今年定为国际天文年(图为宣传画)。伽利略望远镜利用了凸透镜成像的原理，关于凸透镜成像，以下说法正确的是（ ）

A．当物体位于凸透镜一倍焦距以内时，成倒立放大的虚像 B．当物体位于凸透镜的三倍焦距处，成倒立缩小的实像 C．凸透镜所成的实像都是缩小的，虚像都是放大的 D．凸透镜所成的像都能呈现在光屏上 8．（2008·怀化中考）某同学用焦距为10㎝的凸透镜去观察书上的文字，所成的像如图所示，则文字到凸透镜的距离为（ ）

合集下载

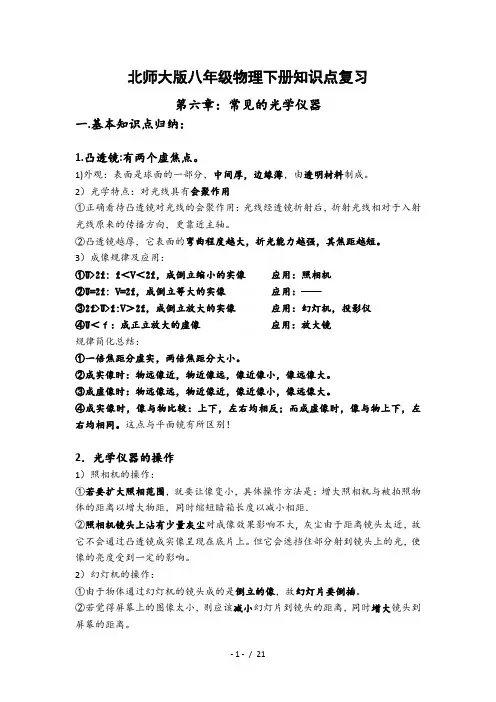

北师大版八年级物理下册重点知识归纳

北师大版八年级物理下册重点知识归纳

北师大版八年级物理下册知识点复习第六章：常见的光学仪器一.基本知识点归纳：1.凸透镜:有两个虚焦点。

1)外观：表面是球面的一部分，中间厚，边缘薄，由透明材料制成。

2）光学特点：对光线具有会聚作用①正确看待凸透镜对光线的会聚作用：光线经透镜折射后，折射光线相对于入射光线原来的传播方向，更靠近主轴。

②凸透镜越厚，它表面的弯曲程度越大，折光能力越强，其焦距越短。

3）成像规律及应用：①U>2f: f＜V＜2f，成倒立缩小的实像应用：照相机②U=2f: V=2f，成倒立等大的实像应用：——③2f>U>f:V＞2f，成倒立放大的实像应用：幻灯机，投影仪④U＜ｆ：成正立放大的虚像应用：放大镜规律简化总结：①一倍焦距分虚实，两倍焦距分大小。

②成实像时：物远像近，物近像远，像近像小，像远像大。

③成虚像时：物远像远，物近像近，像近像小，像远像大。

④成实像时，像与物比较：上下，左右均相反；而成虚像时，像与物上下，左右均相同。

这点与平面镜有所区别！2．光学仪器的操作1）照相机的操作：①若要扩大照相范围，就要让像变小，具体操作方法是：增大照相机与被拍照物体的距离以增大物距，同时缩短暗箱长度以减小相距．②照相机镜头上沾有少量灰尘对成像效果影响不大, 灰尘由于距离镜头太近，故它不会通过凸透镜成实像呈现在底片上。

但它会遮挡住部分射到镜头上的光，使像的亮度受到一定的影响。

2）幻灯机的操作：①由于物体通过幻灯机的镜头成的是倒立的像，故幻灯片要倒插。

②若觉得屏幕上的图像太小，则应该减小幻灯片到镜头的距离，同时增大镜头到屏幕的距离。

3）放大镜的操作：①要利用放大镜看到物体正立放大的虚像，必须保证物体到放大镜的距离小于一倍焦距。

若物体到放大镜的距离大于一倍焦距，则我们看到的就是倒立的实像了。

②如果要想将物体的像放大得更多一些，则应该稍稍增大物体到放大镜的距离，但要保证这个距离不能超过一倍焦距。

3.眼睛1)原理:U>2f,成倒立缩小的实像(与照相机相同)眼睛的晶状体相当于照相机的镜头，瞳孔相当于照相机的光圈，眼睑相当于照相机的快门，视网膜相当于照相机的底片。

常见光学仪器

常见光学仪器

常见光学仪器
常见光学仪器包括：
1. 显微镜：用于观察微小物体的仪器，可以放大和清晰地看到细胞、微生物等细微结构。

2. 望远镜：用于观察远处物体的仪器，可以放大天体、地表景物等。

3. 光谱仪：用于分析物质的光谱特性的仪器，可以分解出物质的光谱线并测量其波长、强度等信息。

4. 分光计：用于测量光的波长、颜色、强度等性质的仪器，常用于分析色光、反射率、吸光度等。

5. 激光器：产生高强度、高单色度、高聚束度的激光光源，广泛应用于科研、医疗、测量等领域。

6. 折射仪：用于测量材料的折射率，常用于研究材料的光学性质和质量控制。

7. 照相机：将光学图像转化为电信号记录下来的设备，用于拍摄静态或动态的视觉信息。

8. 光学显微成像系统：集合了光学显微镜和成像设备的系统，用于高质量、高分辨率的显微观察和图像记录。

9. 激光扫描共聚焦显微镜（LSM）：利用激光扫描和共聚焦技术，实现在三维空间中高分辨率的活体细胞成像。

10. 光纤光谱仪：利用光纤传输光信号并进行分光分析，可进行远程和实时的光谱测量。

上海行知实验中学初中物理八年级下第六章《常见的光学仪器》检测题(有答案解析)

上海行知实验中学初中物理八年级下第六章《常见的光学仪器》检测题(有答案解析)

一、选择题1．如图所示，为控制新型冠状病毒肺炎疫情，重庆市第一中学校正校门安装了人脸识别及测温系统，该系统使用时只需要面对屏幕上的摄像头，系统会自动将测试者面部信息与学校备案系统相匹配，整个测试过程十分便捷。

关于人脸识别的说法正确的是（）A．摄像头的光学核心元件是凹透镜B．在这个过程中，通过摄像头成正立、缩小、实像C．刷脸时，脸要处于摄像头一倍焦距以内D．当被拍摄的人靠近摄像头时，人经摄像头所成的像会变大2．2019年1月31日晚，我国几乎所有地区都欣赏到一轮“红月亮”高悬夜空的迷人景象。

有很多天文爱好者使用望远镜欣赏美丽的月食景观，还有人用摄像头记录下整个过程。

对于以下说法正确的是（）A．望远镜的物镜相当于投影仪B．通过摄像头所成的像是正立放大的C．通过望远镜的物镜成倒立缩小的实像D．摄像头记录“红月亮”时镜头应该前伸3．有“天空之镜”美誉的茶卡盐湖，平静的白色湖面上会倒映着湛蓝的天空、白白的云朵以及观赏的游客，清晰而又美丽，如图。

对图中景象，下列分析正确的是( )A．倒影是光的折射形成的B．人身后的黑影是光的直线传播形成的C．倒影与黑影都一定与人物等大D．拍摄这幅照片时，照相机所成的是正立的虚像4．物体放在凸透镜前18cm处成倒立缩小的实像，放在16cm处成倒立放大的实像。

现将物体放在凸透镜前10cm处，则（）A．一定成倒立缩小实像B．一定成倒立放大实像C．可能成正立放大虚像D．一定成正立放大虚像5．某照相机镜头焦距为10cm，小刚用它给某同学拍照时，底片上成一清晰的半身像，现要改拍全身像，则应该（）A．照相机远离该同学，镜头向前调节B．照相机远离该同学，镜头向后调节C．照相机靠近该同学，镜头向前调节D．照相机靠近该同学，镜头向后调节6．关于生活中的光现象，下列说法中正确的是（）A．甲图中“海市蜃楼”是光的折射现象B．乙图中皮影戏利用了光的反射C．丙图中水里的“月亮”是光的折射形成的D．丁图中鱼缸里的“金鱼”是缩小的实像7．与物体在凸透镜二倍焦距以外所成像特点吻合的光学器件是（）A．投影仪B．照相机C．放大镜D．以上说法都不对8．如图所示，小梦同学在“探究凸透镜成像规律”的实验中，烛焰在光屏上形成一个清晰的像．关于此实验，下列说法正确的是A．蜡烛越烧越短，光屏上烛焰的像向下移动B．照相机就是利用如图所示的成像原理制成的C．该实验用的透镜，可用于矫正近视眼D．蜡烛靠近凸透镜，在光屏上烛焰的像会变小9．下列与光现象有关的说法中错误的是（）A．手影是根据光的直线传播形成的B．老花镜的镜片是用凸透镜制成的C．照相机利用了凸透镜能成倒立缩小的虚像的原理D．色光的三原色是红、绿、蓝10．凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在a、b、c、d四点并分别调整光屏的位置，如图所示，探究后他总结出下列说法．其中正确的是A．照像机是利用蜡烛放在a点的成像特点制成的B．放大镜是利用蜡烛放在b点的成像特点制成的C．幻灯机是利用蜡烛放在d点的成像特点制成的D．蜡烛放在b点成的像比它放在c点成的像大11．下列关于凸透镜应用的说法，正确的是（）A．近视眼需要佩戴凸透镜来矫正B．放大镜成正立、放大的实像C．用手机扫描二维码时，应使二维码位于手机镜头一倍焦距之内D．要使投影仪成像变大，应使投影仪远离屏幕，同时使镜头靠近投片12．如图所示，将凸透镜固定在光具座上某位置（图中未标出），点燃的蜡烛放在光具座上的a点，调节光屏的位置，在光屏上得到烛焰清晰、缩小、倒立的像，将蜡烛从a点滑到b点后，再移动光屏，屏上得到清晰的像变小．则A．凸透镜位于a点左侧B．凸透镜位于b点右侧C．蜡烛在a点时，物距小于2倍焦距D．蜡烛在b点时，像距大于2倍焦距二、填空题13．如图所示，在探究凸透镜成像规律的实验中，图中H点为凸透镜二倍焦距处，将光屏移到图中位置时，光屏上出现了清晰的像，这个像的性质是_____、_____的实像。

达标测试北师大版八年级物理下册第六章 常见的光学仪器必考点解析试题(含答案解析)

达标测试北师大版八年级物理下册第六章 常见的光学仪器必考点解析试题(含答案解析)

八年级物理下册第六章常见的光学仪器必考点解析考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、小明的爷爷和爸爸都是老花眼（远视眼）爷爷的老花眼更重一些，小明的妈妈是近视眼，则下例说法正确的是（）A．小明的爷爷和爸爸的眼镜是用凹透镜做的B．小明的爷爷和爸爸的眼镜是用凸透镜做的，爷爷的老花镜度数比爸爸的大C．小明的爷爷和爸爸的眼镜是用凸透镜做的爷爷的老花镜度数比爸爸的小D．小明妈妈的眼镜是用凸透镜做的2、下列关于图中所示光学现象的描述或解释正确的是（）A．图甲中，小孔成的是倒立的虚像B．图乙中，人配戴的凹透镜可以矫正远视眼C．图丙中，太阳光通过三棱镜会分解成红、橙、黄、绿、蓝、靛、紫七色光D．图丁中，漫反射的光线杂乱无章不遵循光的反射定律3、光通过透镜的光路如图所示，正确的图是（）A．B．C．D．4、黄健同学对凸透镜成像的特点进行了总结，其中正确的是：（）A．缩小的都是实像，放大的都是虚像B．实像都是倒立的，虚像都是正立的C．缩小的像都是倒立的，放大的像都是正立的D．实像和虚像都可在光屏上呈现5、烛焰通过焦距为10cm的甲凸透镜在光屏上成清晰的像，如图所示．现用焦距为5cm的乙凸透镜替换甲，不改变蜡烛和凸透镜的位置，关于乙凸透镜的成像情况，正确的说法是（）A．要在光屏上成清晰的像，光屏应向左移动B．要在光屏上成清晰的像，光屏应向右移动C．移动光屏，可以得到一个清晰放大的实像D．移动光屏，可以得到一个清晰放大的虚像6、某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离 u 跟像到凸透镜的距离 v 之间关系的图象，如图所示，下列判断正确的是（）A．当u=5cm 时，在光屏上能得到一个放大的像B．当u=15cm 时，在光屏上能得到一个缩小的像C．当 u=25cm 时成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜 10cm 处移动到 30cm 处的过程中，像逐渐变小7、在“探究凸透镜成像规律的实验”中，小红调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确的是（）A．教学中使用的投影仪就是利用了图中的成像规律B．换上焦距小一些的凸透镜，只将蜡烛向右适当移动就能在光屏上接收到清晰的像C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像D．如果把蜡烛与光屏对调，光屏上将不会出现清晰的像8、在光具座的A点处放置一发光物体，从焦距f甲为5厘米、f乙为10厘米、f丙为20厘米的凸透镜中选择一个放置在如图所示的位置，在BC间移动光屏时可在光屏上得到清晰的像，则选择的凸透镜为（）A．甲B．乙C．甲、乙D．乙、丙9、小周用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像。
