北师大版八年级物理下册单元测试：第六章 常见的光学仪器 (含答案)

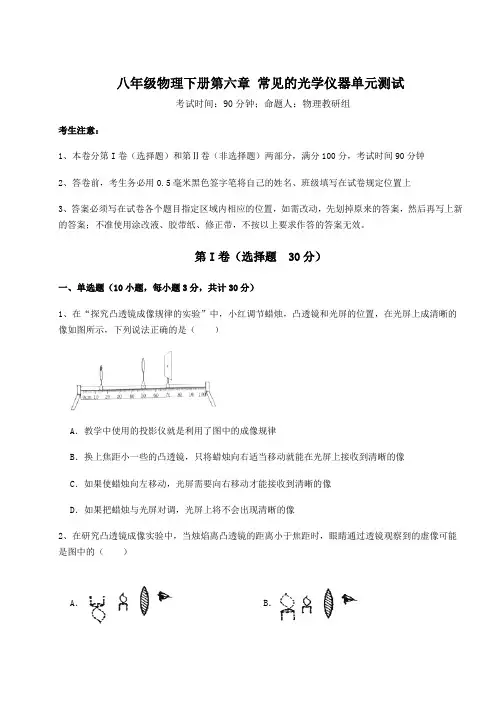

八年级物理下册第六章常见的光学仪器单元测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、在“探究凸透镜成像规律的实验”中，小红调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确的是（）A．教学中使用的投影仪就是利用了图中的成像规律B．换上焦距小一些的凸透镜，只将蜡烛向右适当移动就能在光屏上接收到清晰的像C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像D．如果把蜡烛与光屏对调，光屏上将不会出现清晰的像2、在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的（）A．B．C．D．3、如图所示，是几种光学器材的示意图，其中能对光线起发散作用的是（）A．B．C．D．4、老奶奶用放大镜看报纸时，为了看到更大的清晰的像，她常常这样做（）A．报与放大镜不动，眼睛离报纸远一些B．报与眼睛不动，放大镜离报纸远一些C．报与放大镜不动，眼睛离报近一些D．报与眼睛不动，放大镜离报纸近一些5、用一个放大镜看一个60°的角，从放大镜中看到的是（）A．60°B．600°C．120°D．无法确定度数6、蜡烛放在离凸透镜20厘米的主光轴上，在透镜的另一侧光屏上得到放大的像，若把蜡烛放在离透镜14厘米的主光轴上，则所成的像一定是（）A．放大B．缩小C．正立的D．倒立7、如图所示，A、B、C、D在凸透镜主光轴上，F为焦点．若保持凸透镜和光屏的位置不变，则物体放在哪个位置时，可能在光屏上观察到物体的像（）A．A点B．B点C．C点D．D点8、凸透镜和平面镜均能使物体成虚像，比较它们所成的虚像，以下说法正确的是（）A．所成的虚像均是正立的B．虚像的大小均与物体到镜的距离有关C．观察虚像时，眼睛与物体均应在镜的同一侧D．凸透镜所成的虚像可在光屏上呈现，平面镜所成的虚像不能在光屏上呈现9、小明的爷爷和爸爸都是老花眼（远视眼）爷爷的老花眼更重一些，小明的妈妈是近视眼，则下例说法正确的是（）A．小明的爷爷和爸爸的眼镜是用凹透镜做的B．小明的爷爷和爸爸的眼镜是用凸透镜做的，爷爷的老花镜度数比爸爸的大C．小明的爷爷和爸爸的眼镜是用凸透镜做的爷爷的老花镜度数比爸爸的小D．小明妈妈的眼镜是用凸透镜做的10、学完凸透镜成像后，老师设计了一个游戏，同学们分为两队，红队充当物体，蓝队充当像。

北师大版八年级下册物理单元检测卷：第六章常见的光学仪器(含解析）一、单选题1．下列关于凸透镜成像的各种说法中，错误的是A．缩小的像一定是实像 B．倒立的像一定是实像C．正立的像一定是虚像 D．放大的像一定是虚像2．“超级月亮”比正常时的月亮要大百分之二十，亮度也有所增加，某天文爱好者为了研究这一现象，于是架设一台天文望远镜做进一步观察，关于该望远镜，下列说法正确的是A．它的物镜和显微镜的物镜作用相同B．它的物镜相当于放大镜，用来把像放大C．它的物镜的作用是使远处的物体在焦点附近成虚像D．它由两组透镜组成，靠近眼镜的为目镜，靠近被观测物体的为物镜3．关于望远镜的一些说法不正确的是A．望远镜的物镜成缩小的实像B．所有的望远镜都是由两个凸透镜组成的C．望远镜的物镜直径越大，越容易观察到较暗的物体D．天文爱好者用的望远镜，目镜的焦距比较短，物镜的焦距比较长4．常言道，水火不相容，但用透明冰块磨制成一个光学器件，却可以取火。

这块用冰磨制成的光学器件相当于下面的5．下列物品中，没有用到凸透镜的是A．照相机 B．放大镜 C．远视眼镜 D．近视眼镜6．关于透镜的下列说法正确的是（）A．凸透镜有实焦点B．凹透镜有实焦点C．凸透镜和凹透镜都有实焦点D．通过凸透镜的光都一定会聚到焦点7．如图所示，小红同学在做“探究凸透镜成像规律”实验时，烛焰在图示位置时能在光屏上成清晰的像。

下列说法正确的是（）A．所成的像是虚像B．所成的像是倒立、缩小的C．投影仪就是利用这一成像原理制成的D．要使光屏上烛焰的像变大，可将光屏靠近凸透镜8．下列作图错误的是A．力F的力臂 B．判定螺线管的极性C．凹透镜对光线的作用 D．光的反射9．关于光现象，下列说法正确的是A．小雪在练功房中对着平面镜练功，看到了自己在镜子中的实像B．寒冬，晓彤用冰对着太阳能够取火，需把冰磨成凸透镜C．街道上的红绿灯可以指挥交通，说明光可以传播能量D．激光能在钢板上打孔，说明光能够传播信息二、填空题10．我们生活中所使用的照相机是利用光学成像原理制成的,它的镜头相当于一个________,照像时景物到镜头的距离应该________(填“小于”“大于”或“等于”)2倍焦距.11．右图是投影仪成像示意图．其中凸透镜的作用是成倒立、_____的实像，平面镜的作用是_________，如果图中h=40 cm，则凸透镜焦距不可能小于_______cm．12．如果长时间看手机、玩电子游戏，容易造成眼睛近视。

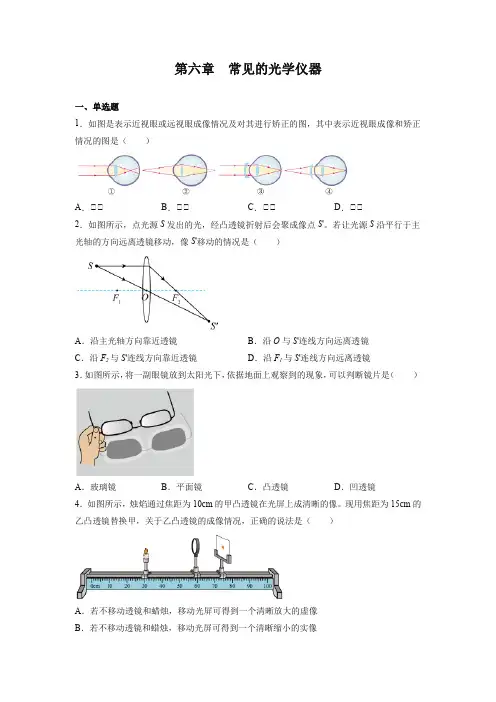

第六章常见的光学仪器一、单选题1．如图是表示近视眼或远视眼成像情况及对其进行矫正的图，其中表示近视眼成像和矫正情况的图是（）A．①①B．①①C．①①D．①①2．如图所示，点光源S发出的光，经凸透镜折射后会聚成像点S'。

若让光源S沿平行于主光轴的方向远离透镜移动，像S'移动的情况是（）A．沿主光轴方向靠近透镜B．沿O与S'连线方向远离透镜C．沿F2与S'连线方向靠近透镜D．沿F1与S'连线方向远离透镜3．如图所示，将一副眼镜放到太阳光下，依据地面上观察到的现象，可以判断镜片是（）A．玻璃镜B．平面镜C．凸透镜D．凹透镜4．如图所示，烛焰通过焦距为10cm的甲凸透镜在光屏上成清晰的像。

现用焦距为15cm的乙凸透镜替换甲，关于乙凸透镜的成像情况，正确的说法是（）A．若不移动透镜和蜡烛，移动光屏可得到一个清晰放大的虚像B．若不移动透镜和蜡烛，移动光屏可得到一个清晰缩小的实像C．若不移动透镜和蜡烛，将光屏向右移动能在光屏上得到清晰的像D．若不移动透镜和光屏，将蜡烛向左移动能在光屏上得到清晰的像5．凸透镜的应用事例中，下列四个仪器中成像为虚像的有（）A．照相机B．投影仪C．放大镜D．监控摄像头6．将物体放在焦距为f的凸透镜主光轴上，分别离凸透镜20厘米、14厘米、6厘米时，各能得到缩小的实像、放大的实像和放大的虚像，则该凸透镜的焦距f可能为（）A．10cm B．8cm C．7cm D．6cm7．兴庆公园位于古都西安城墙外东南角的咸宁路上，该公园是我国最古老的历史文化遗址公园，如图所示是某同学用照相机拍摄的公园一角，下列说法正确的是（）A．由于湖面波光粼粼，故湖水可看作光源B．照相机的镜头是凹透镜，拍照时物体要在透镜的二倍焦距之外C．要使桥在照片上看起来更大些，拍照时，可保持照相机镜头的焦距不变，离桥更远些D．要使桥在照片上看起来更大些，拍照时，在物距不变的情况下，应增大照相机镜头的焦距8．某同学在“探究凸透镜成像规律”的实验中，绘制了如图所示的图象（v表示像到凸透镜的距离，u表示物体到凸透镜的距离），以下说法正确的是（）A．想要看清报纸上的字，报纸应距离凸透镜15cm 以上B．把物体从距离10cm 处移动到距凸透镜20cm 处的过程中，像先变小后变大C．凸透镜的焦距是10cmD．由图像可知，物体与实像之间的最小距离是20cm9．通过放大镜，近距离观察一只小蚂蚁，看到的是（）A．倒立缩小的像B．倒立放大的像C．正立放大的像D．正立等大的像10．2021年12月9日，神舟十三号“天宫课堂”直播，航天员在我国的空间站上为我们进行太空授课。

一、选择题1．下列与凸透镜有关的说法错误的是（）A．阳光通过凸透镜可以点燃纸屑，是利用了凸透镜对光的会聚作用B．借助放大镜看地图时，地图到放大镜的距离应小于1倍焦距C．凸透镜所成像的虚实、大小、正倒跟物体到凸透镜的距离有关D．投影仪能使物体在屏幕上成正立、放大的虚像2．下列光学器具中，不是根据光的反射规律制成的是（）A．汽车后视镜B．近视眼镜C．穿衣镜D．牙医内窥镜3．有“天空之镜”美誉的茶卡盐湖，平静的白色湖面上会倒映着湛蓝的天空、白白的云朵以及观赏的游客，清晰而又美丽，如图。

对图中景象，下列分析正确的是( )A．倒影是光的折射形成的B．人身后的黑影是光的直线传播形成的C．倒影与黑影都一定与人物等大D．拍摄这幅照片时，照相机所成的是正立的虚像4．物体放在凸透镜前18cm处成倒立缩小的实像，放在16cm处成倒立放大的实像。

现将物体放在凸透镜前10cm处，则（）A．一定成倒立缩小实像B．一定成倒立放大实像C．可能成正立放大虚像D．一定成正立放大虚像5．下列光现象说法中，正确的是（）A．家里的穿衣镜所成的是等大的实像B．木工师傅用一只眼沿棱的方向看，检查木板的棱是否平直，是利用光的反射C．水中筷子看上去向下弯折是由于光的反射造成的D．物体距凸透镜距离在f和2f之间时，透镜成放大的实像，是投影仪的工作原理6．将某一物体放在距一个凸透镜30厘米处，物体通过凸透镜所成像在凸透镜的另一侧60厘米处，由此可以判定像是（）A．倒立放大的实像B．正立放大的实像C．正立缩小的实像D．倒立缩小的实像7．如图是爱动脑筋的小强用手机和透镜自制的简易投影仪，它能将手机上的画面放大投射到白墙上，下列说法不正确．．．的是A．墙上呈现的是手机画面的正立、放大的实像B．制作简易投影仪的透镜，可以制作老花镜镜片C．手机到透镜的距离应在透镜的一倍和二倍焦距之间D．要使墙上的像变大，应减小手机与透镜间的距离8．在儿童乐园，摄影师给卡通人物照相.在对焦时，发现毛玻璃上卡通人像的位置如图甲所示.为了使毛玻璃上卡通人像的位置如图乙所示，摄像师应当将镜头适当地A．向下并且向右移B．向下并且向左移C．向上并且向左移D．向上并且向右移9．实验室备有甲、乙、丙三个凸透镜，三个实验小组分别用这三个凸透镜探究凸透镜成像规律，实验时，当蜡烛到透镜的距离都为12cm时，甲、乙、丙三透镜分别成缩小的实像、放大的虚像、放大的实像，则这三个透镜的焦距f甲、f乙、f丙的大小关系为（）A．f甲＞f乙＞f丙B．f乙＞f丙＞f甲C．f乙＞f甲＞f丙D．f丙＞f乙＞f甲10．如图是爱动脑筋的小强用手机和透镜自制的简易投影仪，它能将手机上的画面放大投射到白墙上，下列说法正确的是A．制作简易投影仪的透镜，可以制作近视镜镜片B．墙上呈现的是手机画面的正立、放大的虚像C．手机到透镜的距离应在透镜的一倍焦距和二倍焦距之间D．要使墙上的像变大，应增大手机与透镜间的距离11．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是A．该凸透镜的焦距是20cmB．当u=15cm时，光屏上不能成像C．当u=25cm时成缩小的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜11cm处移动到30cm处的过程中，像逐渐变小12．在“探究凸透镜成像的规律”实验中，实验桌上有光具座、蜡烛、光屏、焦距分别为15cm和20cm的凸透镜L1和L2等器材，小明先将蜡烛、凸透镜、光屏正确安放在光具座上，如图所示.下列说法正确的是（）A．若凸透镜是L1，小明能在光屏上看到烛焰清晰的像B．若凸透镜是L1，小明将光屏向右移动适当的距离，光屏上能出现烛焰清晰的像C．若凸透镜是L2，小明将光屏移到60cm刻度线处，光屏上能出现烛焰清晰的像D．若凸透镜是L2，小明将光屏移到70cm刻度线处，光屏上能出现烛焰清晰的像二、填空题13．如图所示，这只眼睛存在视力问题。

北师大版物理八年级下册第六章知识点+测试题第六章：常见的光学仪器一.基本知识点归纳：1.凸透镜:有两个虚焦点。

1)外观：表面是球面的一部分，中间厚，边缘薄，由透明材料制成。

2）光学特点：对光线具有会聚作用①正确看待凸透镜对光线的会聚作用：光线经透镜折射后，折射光线相对于入射光线原来的传播方向，更靠近主轴。

②凸透镜越厚，它表面的弯曲程度越大，折光能力越强，其焦距越短。

3）成像规律及应用：①U>2f:f＜V＜2f，成倒立缩小的实像应用：照相机②U=2f:V=2f，成倒立等大的实像应用：——③2f>U>f:V＞2f，成倒立放大的实像应用：幻灯机，投影仪④U＜ｆ：成正立放大的虚像应用：放大镜规律简化总结：①一倍焦距分虚实，两倍焦距分大小。

②成实像时：物远像近，物近像远，像近像小，像远像大。

③成虚像时：物远像远，物近像近，像近像小，像远像大。

④成实像时，像与物比较：上下，左右均相反；而成虚像时，像与物上下，左右均相同。

这点与平面镜有所区别！2．光学仪器的操作1）照相机的操作：①若要扩大照相范围，就要让像变小，具体操作方法是：增大照相机与被拍照物体的距离以增大物距，同时缩短暗箱长度以减小相距．②照相机镜头上沾有少量灰尘对成像效果影响不大,灰尘由于距离镜头太近，故它不会通过凸透镜成实像呈现在底片上。

但它会遮挡住部分射到镜头上的光，使像的亮度受到一定的影响。

2）幻灯机的操作：①由于物体通过幻灯机的镜头成的是倒立的像，故幻灯片要倒插。

②若觉得屏幕上的图像太小，则应该减小幻灯片到镜头的距离，同时增大镜头到屏幕的距离。

3）放大镜的操作：①要利用放大镜看到物体正立放大的虚像，必须保证物体到放大镜的距离小于一倍焦距。

若物体到放大镜的距离大于一倍焦距，则我们看到的就是倒立的实像了。

②如果要想将物体的像放大得更多一些，则应该稍稍增大物体到放大镜的距离，但要保证这个距离不能超过一倍焦距。

3.眼睛1)原理:U>2f,成倒立缩小的实像(与照相机相同)眼睛的晶状体相当于照相机的镜头，瞳孔相当于照相机的光圈，眼睑相当于照相机的快门，视网膜相当于照相机的底片。

初中物理学习材料唐玲出品第六章常见的光学仪器检测题参考答案1.A 解析：由题图知，蜡烛到凸透镜的距离是16 cm，焦距为10 cm，蜡烛处于凸透镜的1倍和2倍焦距之间，所以此时成倒立放大的实像，像距大于2倍焦距。

2.D 解析：A只是了解了成像的特点，B、C和D中主要是探究了成像的原因，特别是D选项，探究了凸透镜的成像情况与物、镜间的距离有何关系，明确了规律更容易在生活中进行应用。

3.C 解析：自行车尾灯是应用了光的反射原理，A、B、D是应用了凸透镜成像原理。

4.C 解析：放大镜是应用了当凸透镜物距小于焦距时成正立放大虚像的原理制成的。

5.A 解析：成倒立缩小的实像，则物距大于2倍焦距，即2f＜34 cm,则焦距小于17 cm,可得A选项正确。

6.C 解析：根据凸透镜成像规律可知，当灯泡在凸透镜的2倍焦距之外时，图案通过凸透镜可以在墙上成一个倒立、缩小的实像，故A选项可能发生、C选项不可能发生；当灯泡在凸透镜的1倍焦距之外、2倍焦距之内时，图案通过凸透镜将在墙上成一个倒立、放大的实像，故B选项可能发生；当灯泡位于凸透镜的1倍焦距之内时，图案通过凸透镜成虚像，该虚像与所画图案在同侧，所以不会在墙上看到所画图案的像，故D选项可能发生。

7.B 解析：当物体AB沿着主光轴远离凸透镜时，由A点发出的平行于主光轴的光线传播路径未发生改变，经过透镜后始终过焦点，而由A点发出的经过光心O点的光线角度发生变化，这两条光线的交点就是像点A′的位置，所以像点A′会沿着A′F移动。

8.B解析：A.平行于主光轴的光线经凸透镜折射后将会聚于一点，这一点即为此透镜的焦点，从焦点到透镜中心的距离即为焦距，则透镜的焦距为30 cm-20 cm=10 cm，故本选项错误；B.图乙中，物距u=15 cm，则f<u<2f，像距v=30 cm，像距大于物距，由凸透镜成像规律可知，图乙中烛焰成的是倒立放大的实像，故本选项正确；C.由凸透镜成像规律可知，当u>2f时，成倒立、缩小的实像，应用于照相机，故本选项错误；D.因为凸透镜成实像时，物距增大，像距减小，所以将蜡烛远离凸透镜，保持凸透镜、光屏位置不变，则在光屏上不能成清晰的像，要想在光屏上成清晰的像，应将光屏向靠近透镜的方向移动，故本选项错误，故选B。

第六章常见的光学仪器第一节透镜1．（上海19大同中学杯）如图所示，有一圆柱形玻璃体，在它的中心轴线上有一球形气泡，柱体低面是磨砂的毛面，当平行光沿轴方向向下照射时，在磨砂的毛面上可能会看到（）A．圆形亮斑 B．圆型暗斑C．圆形暗斑且中心有一亮点 D．圆形亮斑且中心有一暗点2．(11常州) 在淹城民俗街上，小明对一雕刻于半粒大米(上圆下平) 上的微雕作品“”产生了浓厚兴趣。

(1)为看清微雕作品上的文字和图像，小明应利用如图所示透镜中的 (选填序号)进行观察。

(2)正确选择透镜后，小明拿透镜正对着太阳光，再把一张纸放在它的另一侧，当在纸上呈现一个最小最亮的光斑时，测得这个光斑到透镜的距离为5 cm。

(3)透过透镜观察微雕作品“”，小明看到的像如图所示，此时透镜到微雕作品的距离是。

A．小于5 cm B．大于5 cm且小于10 cmC．等于10 cm D．大于10 cm3．（10年学而思杯初二）如图所示Ｓ是发光体，Ｓ′是它通过凸透镜成所的像，请画出凸透镜的位置并找出焦点（一个即可）。

4．（10年学而思杯初二）实验中有时需要将一束平行光变成细平行光，这可以利用两块透镜的组合来解决，请在下图的两个方框中各画出一种组合方式。

5．（趣味链接）西汉淮南王刘安（公元前179~前122年）和门客著有《淮南鸿烈》，又名《淮南子》。

《淮南子•万毕术》记载：“削冰令圆，举以向日，以艾承其影则火。

”这就是说，把一块洁净的冰两面削成球面状，实际上就是用洁净的冰块削成一凸透镜，用它对着太阳，使平行的太阳光折射，让太阳光的能量聚集到焦点上，再把易燃的艾绒放到焦点处，最后被点着起火。

你认为该方法可行吗？试用你所学的知识解释其中的道理。

参考答案1．D 【解析】当平行光沿轴方向向下照射时，对准气泡周围入射的光，方向不变，在磨砂面（相当于“光屏”）上有光到达，形成亮斑。

气泡和它竖直方向上、下层玻璃共同的作用相当于一个凹透镜，即平行光经这个“凹透镜”后会发散，使磨砂面中心无光，形成暗斑。

北师大版物理八年级下册第六章知识点+测试题第六章：常见的光学仪器一.基本知识点归纳：1.凸透镜:有两个虚焦点。

1)外观：表面是球面的一部分，中间厚，边缘薄，由透明材料制成。

2）光学特点：对光线具有会聚作用①正确看待凸透镜对光线的会聚作用：光线经透镜折射后，折射光线相对于入射光线原来的传播方向，更靠近主轴。

②凸透镜越厚，它表面的弯曲程度越大，折光能力越强，其焦距越短。

3）成像规律及应用：①U>2f: f＜V＜2f，成倒立缩小的实像应用：照相机②U=2f: V=2f，成倒立等大的实像应用：——③2f>U>f:V＞2f，成倒立放大的实像应用：幻灯机，投影仪④U＜ｆ：成正立放大的虚像应用：放大镜规律简化总结：①一倍焦距分虚实，两倍焦距分大小。

②成实像时：物远像近，物近像远，像近像小，像远像大。

③成虚像时：物远像远，物近像近，像近像小，像远像大。

④成实像时，像与物比较：上下，左右均相反；而成虚像时，像与物上下，左右均相同。

这点与平面镜有所区别！2．光学仪器的操作1）照相机的操作：①若要扩大照相范围，就要让像变小，具体操作方法是：增大照相机与被拍照物体的距离以增大物距，同时缩短暗箱长度以减小相距．②照相机镜头上沾有少量灰尘对成像效果影响不大, 灰尘由于距离镜头太近，故它不会通过凸透镜成实像呈现在底片上。

但它会遮挡住部分射到镜头上的光，使像的亮度受到一定的影响。

2）幻灯机的操作：①由于物体通过幻灯机的镜头成的是倒立的像，故幻灯片要倒插。

②若觉得屏幕上的图像太小，则应该减小幻灯片到镜头的距离，同时增大镜头到屏幕的距离。

3）放大镜的操作：①要利用放大镜看到物体正立放大的虚像，必须保证物体到放大镜的距离小于一倍焦距。

若物体到放大镜的距离大于一倍焦距，则我们看到的就是倒立的实像了。

②如果要想将物体的像放大得更多一些，则应该稍稍增大物体到放大镜的距离，但要保证这个距离不能超过一倍焦距。

3.眼睛1)原理:U>2f,成倒立缩小的实像(与照相机相同)眼睛的晶状体相当于照相机的镜头，瞳孔相当于照相机的光圈，眼睑相当于照相机的快门，视网膜相当于照相机的底片。

常见的光学仪器第一节透镜A组1.透镜有___________透镜和_____________透镜两种.透镜是利用光的_______规律工作的.2.现有五种光学元件（如图6-1甲所示），乙图是光路图，方框中可放入的元件为（）A.2或4.B.1或5.C.1或3或5.D.2或3或4.3.在图6-2的甲、乙两图中画出经过透镜的折射光线.4.下列说法中正确的是（）A.光线通过凸透镜后，折射光线会聚于一点，这一点就是凸透镜的焦点.B.焦点到透镜光心的距离叫做焦距，用f表示.C.凸透镜只对平行光线有会聚作用.D.凸透镜对光线有会聚作用，所以通过凸透镜的光线一定相交于一点.5.将一个发光的小灯泡放在凸透镜的焦点上，它发出的光通过凸透镜后，将（）A.变为发散光线.B.会聚在焦点上.C.变为平行光线.D.方向不变.6.在有阳光的情况下，给你一张纸和一把刻度尺，如何粗略地测出凸透镜的焦距？B组1.为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于雨水进入饮料瓶后对光的作用相当于一个__________镜，它对太阳光的___________作用，可能会导致森林火灾.2.凸透镜的焦距是表示凸透镜对光线会聚能力的一个物理量，两个直径相同的凸透镜，它们的焦距分别为4cm和6cm，那么焦距为__________cm的凸透镜对光线会聚的能力强一些.3.根据光线通过方框前后的方向（如图6-3所示），在方框内填入适当的透镜，并标出主轴的大致位置.4.如图6-4所示画出了光线通过透镜前后的光路，请在虚线框内填上适当的透镜.5.一个寒冷而干燥的晴天，一支地质勘测队来到一片散落着枯枝败叶的荒野，附近有一条小河，河边还结着厚厚的冰，他们想休息一下，烧水做饭，却忘了带火柴和打火机，你能为他们想出办法吗？6.如图6-5所示，用粗铁丝弯成圆圈，圆圈上蒙一层透明的塑料薄膜.在薄膜上面倒入适量的水，薄膜受到水的压力作用下坠，形成了水透镜.将水透镜支在一定的高度，让阳光穿过透镜，在地面上聚焦(得到最小、最圆的亮点），便可以将放在地面的纸片点燃.请你课后做一做，并写出你做的水透镜的焦距大约是多少.第一节透镜A组1、凸，凹，折射。

北师大版八年级物理下册第六章常见的光学仪器一、单选题1．关于显微镜和望远镜下列说法正确的是（）A．显微镜物镜成缩小的实像,目镜成放大的虚像B．开普勒望远镜物镜对光线有发散作用,目镜对光线有会聚作用C．伽利略望远镜物镜为凸透镜,目镜为凹透镜D．利用望远镜和显微镜看物体,主要是增大视角2．有关光学元件的说法,正确的是（）A．凸透镜对光线具有发散作用B．放大镜的镜片是凹透镜C．照相机镜头相当于凸透镜D．平面镜不能改变光的传播方向3．在探究凸透镜成像规律的实验中,当凸透镜、光屏和烛焰的位置如图所示时,光屏上能成一清晰的像,则（）A．所成的像是正立缩小的实像B．所成的像是倒立缩小的实像C．把凸透镜向左移动,调整光屏的位置,得到的像变大D．把凸透镜向右移动,调整光屏的位置,得到的像变大4．离凸透镜30厘米的光屏上得到一个清晰的烛焰像。

则该凸透镜的焦距可能为() A．20厘米B．30厘米C．40厘米D．50厘米5．正午时,太阳光直射在水平地面,取一圆形薄透镜正对阳光,在距透镜15cm的地面上得到一个光斑,其直径是透镜直径的一半,若将透镜向上移动少许,光斑变大。

透镜的焦距是()A．5cm B．10cm C．15cm D．30cm6．在探究凸透镜成像的实验中,光屏上有一个清晰的烛焰像,若用一张硬纸板遮去凸透镜上面的一半镜面,则光屏上像的变化情况（）A．屏上的像消失B．像变得模糊不清,需要重新调节光屏的位置C．光屏上只有一半烛焰的像D．光屏上仍有完整的像,只是亮度减弱7．如图,给凸透镜“戴”上近视眼镜,此时光屏上能成一清晰的像,若“取下”近视眼镜,为使光屏上的像清晰,在保持烛焰和透镜位置不变的条件下应将光屏（）A．靠近透镜B．远离透镜C．靠近透镜或远离透镜都可以D．保持在原来位置8．某初三毕业班照集体照时,发现有些同学没有进入镜头,为了使全体同学都进入镜头,应采取（）A．人不动,照相机离人远一些,镜头往里缩一些B．人不动,照相机离人近一些,镜头往里缩一些C．人不动,照相机离人近一些,镜头往前伸一些D．照相机很镜头不动,人站近一些9．为了防盗,在门上装上一个“猫眼”,使屋内的人能看清屋外的人是一个正立缩小的像,屋外面的人却看不清屋内的人,则“猫眼”应该是()A．凸镜B．凹镜C．凹透镜D．凸透镜10．小芳拿着一个直径比较大,焦距没有手臂长的放大镜,伸直手臂通过放大镜观看远处的物体,她可以看到的物体是像。

一、选择题1．关于实像和虚像，下列说法正确的是（ ）A ．实像能呈现在光屏上，虚像不能呈现在光屏上B ．实像能用眼睛观察到，虚像则不能，因为虚像是人的幻觉C ．虚像是光线实际会聚而成，实像是光线的反向延长线相交而成的D ．实像都倒立，虚像都是正立放大的2．小明将一只点燃的蜡烛放在凸透镜前18cm 处，光屏上得到了烛焰倒立、放大的清晰的像，然后他在蜡烛和凸透镜之间放置了一个远视眼镜片，如图所示，则下列说法中错误的是（ ）A ．凸透镜的焦距可能为10cmB ．凸透镜的焦距可能为15cmC ．小明可将光屏远离凸透镜在光屏上重新得到清晰的像D ．放置远视眼镜片后光屏上烛焰的像变模糊了3．将某一物体放在距一个凸透镜30厘米处，物体通过凸透镜所成像在凸透镜的另一侧60厘米处，由此可以判定像是（ ）A ．倒立放大的实像B ．正立放大的实像C ．正立缩小的实像D ．倒立缩小的实像4．我们可以看到露水下的花脉更“清晰”，此中露水相当于（ ）A ．照相机B ．幻灯机C ．投影仪D ．放大镜 5．如图所示，AC 为入射光线，CB 为折射光线．且<AO OB ．已知8OA cm =．该凸透镜的焦距可能是A ．4f cm =B ．6f cm =C ．8f cm =D ．9f cm = 6．如下图所示的四幅图中，分别表示远视眼成像情况和矫正做法的是A．②、①B．③、①C．②、④D．③、④7．下列与光现象有关的说法中错误的是（）A．手影是根据光的直线传播形成的B．老花镜的镜片是用凸透镜制成的C．照相机利用了凸透镜能成倒立缩小的虚像的原理D．色光的三原色是红、绿、蓝8．实验室备有甲、乙、丙三个凸透镜，三个实验小组分别用这三个凸透镜探究凸透镜成像规律，实验时，当蜡烛到透镜的距离都为12cm时，甲、乙、丙三透镜分别成缩小的实像、放大的虚像、放大的实像，则这三个透镜的焦距f甲、f乙、f丙的大小关系为（）A．f甲＞f乙＞f丙B．f乙＞f丙＞f甲C．f乙＞f甲＞f丙D．f丙＞f乙＞f甲9．做凸透镜成像实验，当蜡烛距透镜15cm时，在光屏上成放大的像，则下列说法错误的是A．蜡烛距透镜45 cm时，一定成缩小的实像B．蜡烛距透镜20 cm时，一定成放大的实像C．蜡烛距透镜18 cm时，可能成放大的实像D．蜡烛距透镜6 cm时，一定成放大的虚像10．下列三件光学仪器中，能使光的传播方向发生改变的：①平面镜②凸透镜③凹透镜A．只有① B．只有①和② C．只有①和③ D．有①、②、③11．如图所示，A. B均为凸透镜主光轴上的点，光线AC折射后经过B点，且AO=12cm，OB=16cm，该凸透镜的焦距可能是A．6cm B．7cm C．8cm D．9cm12．如图所示，将凸透镜固定在光具座上某位置（图中未标出），点燃的蜡烛放在光具座上的a点，调节光屏的位置，在光屏上得到烛焰清晰、缩小、倒立的像，将蜡烛从a点滑到b点后，再移动光屏，屏上得到清晰的像变小．则A．凸透镜位于a点左侧B．凸透镜位于b点右侧C．蜡烛在a点时，物距小于2倍焦距D．蜡烛在b点时，像距大于2倍焦距二、填空题13．今年十一期间，小明与爸爸驾车去沈阳游玩，汽车在高速路上快速行驶，小明发现后视中后面汽车的像越来越小，如图所示，若以小明为参照物，后面的汽车是向_____（选填“前”或“后”）运动的。

北师大版八年级物理下册第六章常见的光学仪器一、单选题1.人眼的晶状体相当于凸透镜，关于老花眼的成因，下列说法中正确的是（）A. 晶状体太薄，折光能力太弱B. 晶状体太薄，折光能力太强C. 晶状体太厚，折光能力太弱D. 晶状体太厚，折光能力太强2.下列哪个光学仪器可以在光屏上形成倒立放大的实像（）A. 照相机B. 放大镜C. 幻灯机D. 汽车后视镜3.圆柱形玻璃杯后白纸上有一水平方向的箭头（如图所示）．慢慢向玻璃杯中注入水至水面高过箭头位置，透过玻璃杯看纸上的“箭头”，不可能是图中的（）A. B. C. D.4.图3-4-3描述了眼球在以一定视角观察某一物体时的情况。

从图中可以看出，物体在视网膜上所成像的大小是由视角决定的。

如果视角大，物体在视网膜上所成的像大，眼睛所看到的物体就大。

下面四种情况，眼睛感到最长的物体是（）图3-4-3A. 站在20 m远处1.6 m高的人B. 18 m远处一棵1.7 m高的小树C. 20 m远处1.7 m高的栏杆D. 40 m远处1.8 m的竹竿5.下列光路图正确的是（）A. B.C. D.6.小红同学在探究凸透镜成像规律的实验中，当蜡烛、透镜、光屏如图所示时，在光屏上成了清晰的像．如保持透镜的位置不动，将蜡烛和光屏的位置对换后，以下说法正确的是（）A. 光屏上不能成清晰的像B. 光屏上的像是缩小实像C. 光屏上的像是放大正立的D. 光屏上的像是放大倒立的7.如图：小明和小红用焦距相等的相同照相机对小华同学拍照，洗出底片分别为甲和乙，则（）A. 小红和小明离小华的距离相同B. 小明离小华的距离在镜头的一倍焦距到二倍焦距之间C. 小明要使底片上的像与小红的一样大，小明先靠近小华，再增大镜头到底片的距离D. 小明要使底片上的像与小红的一样大，小明先远离小华，再缩小镜头到底片的距离8.如图所示，F为凸透镜的两个焦点，A′B′为物体AB的像，则物体AB在（）A. 图中Ⅰ区域，箭头水平向右B. 图中Ⅱ区域，箭头水平向右C. 图中Ⅱ区域，箭头方向向左斜上方D. 图中Ⅰ区域，箭头方向向右斜上方9.如图是眼睛的成像光路，下列说法正确的是（）A. 甲是近视眼，应戴凸透镜眼镜；乙是远视眼，应戴凹透镜眼镜B. 甲是远视眼，应戴凸透镜眼镜；乙是近视眼，应戴凹透镜眼镜C. 甲是远视眼，应戴凹透镜眼镜；乙是近视眼，应戴凸透镜眼镜D. 甲是近视眼，应戴凹透镜眼镜；乙是远视眼，应戴凸透镜眼镜10.如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则该凸透镜的焦距是（）A. 0.7mB. 0.3mC. 0.4mD. 0.1m二、填空题11.物体从很远处向凸透镜的2倍焦距靠近时，像将（填“变大”、“变小”、“不变”），像离凸透镜之间的距离将（填“变大”、“变小”、“不变”）．12.如图所示，点燃的蜡烛及焦距为15cm的凸透镜固定在光具座上，要在光屏上承接到烛焰________（选填“正立”或“倒立”）、放大的清晰实像，需将光屏向________（选填“左”或“右”）移动；一段时间后，蜡烛变短了，烛焰在光屏上成的像会向________（选填“上”或“下”）移。

一、选择题1．下列描述符合生活常识的是（）A．中学生课桌高度约40cm B．人眨眼一次的时间约是1sC．光在空气中的传播速度约3×105km/s D．矫正远视眼可佩戴凹透镜2．在探究“凸透镜成像特点”的实验时，光屏上得到清晰的像。

如图所示，推断这个凸透镜的焦距可能是（）A．8 cm B．10 cm C．12 cm D．15 cm3．某物体放在凸透镜前40cm处时，在光屏上得到了物体倒立缩小的清晰实像，则该凸透镜的焦距可能是：（）A．40cm B．30cm C．20cm D．10cm4．在“探究凸透镜成像规律”的实验中，物体距离凸透镜15cm时，在凸透镜另一侧距透镜30cm处的光屏上可得到一个倒立的、放大的实像。

该凸透镜的焦距可能为（）A．5cm B．10cm C．15cm D．20cm5．下列光现象说法中，正确的是（）A．家里的穿衣镜所成的是等大的实像B．木工师傅用一只眼沿棱的方向看，检查木板的棱是否平直，是利用光的反射C．水中筷子看上去向下弯折是由于光的反射造成的D．物体距凸透镜距离在f和2f之间时，透镜成放大的实像，是投影仪的工作原理6．小杨在做探究凸透镜成像规律的实验时,将凸透镜固定在光具座上50m刻度线处(实验过程中保持透镜在50cm刻度线处不动),将点燃的蜡烛放置在光具座上20cm刻度线处,移动光屏至65cm刻度线处,烛焰在光屏上成清晰的像,如图．下列分析正确的是( )A．如图所示的实验现象能够说明放大镜的成像特点B．如果想在光屏上得到更大的清晰的像,应该将蜡烛向右移动,光屏向右移动C ．若将点燃的蜡烛放在光具座上45cm 刻度线处,通过移动光屏,在光屏上可能呈现烛焰清晰的倒立放大的实像D ．遮住透镜的上半部分,光屏上的像将会有一半的区域变暗7．在儿童乐园，摄影师给卡通人物照相.在对焦时，发现毛玻璃上卡通人像的位置如图甲所示.为了使毛玻璃上卡通人像的位置如图乙所示，摄像师应当将镜头适当地A ．向下并且向右移B ．向下并且向左移C ．向上并且向左移D ．向上并且向右移 8．如图所示，AC 为入射光线，CB 为折射光线．且<AO OB ．已知8OA cm =．该凸透镜的焦距可能是A ．4f cm =B ．6f cm =C ．8f cm =D ．9f cm = 9．下列关于透镜的说法正确的是A ．凸透镜的焦距越小，对光的会聚作用越强B ．任何光线经过凸透镜折射后都能会聚于一点C ．凹透镜只对平行于主光轴的光线有发散作用D ．凸透镜对光线有发散作用，凹透镜对光线有会聚作用10．关于甲、乙、丙、丁四幅图所对应的说法错误的是A ．甲图中“手影”是光的直线传播形成的B ．乙图属于光的漫反射C ．丙图中平面镜成像的大小与物镜间的距离无关D ．丁图表明太阳光中有多种颜色的可见光11．如图是爱动脑筋的小强用手机和透镜自制的简易投影仪，它能将手机上的画面放大投射到白墙上，下列说法正确的是A ．制作简易投影仪的透镜，可以制作近视镜镜片B．墙上呈现的是手机画面的正立、放大的虚像C．手机到透镜的距离应在透镜的一倍焦距和二倍焦距之间D．要使墙上的像变大，应增大手机与透镜间的距离12．下列关于光学实验的说法，错误的是（）A．探究光的反射定律时，硬纸板可以显示光路B．探究平面镜成像特点时，用透明旳玻璃板替代平面镜，是为了确定像的虚实C．探究凸透镜成像规律时，当蜡烛燃烧变短，光屏上的像会向上移动D．探究光的折射特点时，光从空气射入水中，传播方向不一定会发生改变二、填空题13．2013年6月20日，我国第一位“太空教师”王亚平在“天宫一号”进行授课直播。

八年级物理下册第六章常见的光学仪器章节测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示，图甲是“测凸透镜焦距”的装置图。

图乙是“探究凸透镜成像规律”的装置图，在图乙所示的位置烛焰能在光屏上成完整清晰的像。

下列说法正确的是（）A．由图甲可知凸透镜的焦距是40cmB．图乙的成像特点与投影仪的成像特点相同C．图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现烛焰下半部分的像D．图乙中若将蜡烛与光屏的位置互换，光屏上仍能成清晰的像2、透镜在我们的生活、学习中应用广泛．下列说法正确的是（）A．阳光通过凸透镜可以点燃纸屑，这利用了凸透镜对光的会聚作用B．近视眼镜可利用凸透镜矫正C．照相时，被照者应站在镜头两倍焦距以内D．投影仪能使物体在屏幕上成正立、缩小的虚像3、下面是晓丽从生活中收集到的一些光现象实例，以下说法正确的是：（）A．图甲隔着放大镜看物体，物体总是放大的B．图乙电视画面的颜色是由红、绿、蓝三种色光组成的C．图丙凸透镜只能使平行于主光轴的光会聚D．图丁有经验的渔民叉鱼时对着看到的鱼叉去4、下列对光现象的解释，说法错误的是（）A．树荫是光沿直线传播形成的B．雨后的彩虹是由于光的色散形成的C．“潭清疑水浅”是由于光的折射形成的D．近视眼用凹透镜矫正是因为凹透镜对光有会聚作用5、将一个凸透镜正对太阳，在距凸透镜20cm处得到一个最小、最亮的光斑；若把一个物体放在此凸透镜前50cm处，则可在凸透镜的另一侧得到一个：（）A．倒立、放大的实像B．正立、放大的虚像C．倒立、等大的实像D．倒立、缩小的实像6、为了规范交通行为，南宁市公安部门在很多路口安装监控摄像头，如图所示，它可以拍下违章行驶或发生交通事故时的现场照片．拍照时，摄像头的镜头相当于一个（）A．凸透镜，成放大的实像B．凸透镜，成缩小的实像C．凹透镜，成放大的虚像D．凹透镜，成缩小的虚像7、某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离 u 跟像到凸透镜的距离 v 之间关系的图象，如图所示，下列判断正确的是（）A．当u=5cm 时，在光屏上能得到一个放大的像B．当u=15cm 时，在光屏上能得到一个缩小的像C．当 u=25cm 时成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜 10cm 处移动到 30cm 处的过程中，像逐渐变小8、凸透镜焦距为10cm，当物体在主光轴上距焦点5cm时，所成的像一定是（）A．倒立的B．放大的C．正立的D．缩小的9、在研究凸透镜成像规律时作了如下记录：当物距u1=30cm时，在光屏上得到倒立、缩小的像；当物距u2=20cm时，在光屏上得到倒立、放大的像．下列判断该凸透镜的焦距中最精确的是（）A．大于10cm，小于15cmB．大于15cm，小于20cmC．大于10cm，小于20cmD．大于10cm，小于30cm10、如图是杨大爷眼睛看物体时的成像情况，则它的眼睛类型及矫正需要选用的透镜分别是( )A．远视眼凸透镜B．远视眼凹透镜C．近视眼凹透镜D．近视眼凸透镜第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、为了监控取款机前的实时情况，银行ATM自动取款机上方安装有一摄像头．摄像头的工作原理相当于透镜成倒立、的实像；当取款人逐渐靠近取款机时，他所成的像会逐渐（选填“变大”、“变小”或“不变”）．2、如图所示的透镜是透镜，用这种透镜制作的眼镜可以用于矫正眼．（选填“近视”或“远视”）3、人眼球对光的作用相当于凸透镜，远处物体在正常人眼球视网膜上所成的像是倒立、缩小的实像，则物距(u)与眼球折光系统焦距(f)的关系为。

北师大版八年级物理下册第六章常见的光学仪器单元测试卷注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）一、选择题（题型注释）A. B. C. D.2.如图是一束光线通过透镜的光路图，其中正确的是A. B. C. D.3.下列光学设备中，应用的原理与如图所示的凸透镜成像规律相同的是A．照相机 B．老花镜C．幻灯机 D．放大镜4.一简易照相机的镜头焦距为6cm，则该相机中胶片离镜头的距离应为（）A. 小于6cmB. 大于6cm，小于12cmC. 大于12cm，小于24cmD. 大于24cm5.一束平行光线沿主光轴射到凸透镜上，经凸透镜折射后交主光轴于距光心12 cm的位置，若将烛焰置于主光轴上，一次距离光心15 cm，另一次距离光心6 cm，两次成的像A. 都是实像B. 都是虚像C. 都是正立的像D. 都是放大的像6.小明在光具座上探究“凸透镜成像的规律”。

他将点燃的蜡烛、凸透镜、光屏分别固定在光具座上，再移动光屏，可在光屏上得到一个清晰的烛焰的像，各元件位置如图所示。

则所用凸透镜的焦距可能为A. 9 cmB. 12 cmC. 15 cmD. 18 cm7.下列关于四种光学仪器的成像情况的说法中正确的是A. 透过放大镜可以看到物体正立、放大的实像B. 照相机利用了凸透镜成正立、缩小的实像的原理C. 平面镜所成的像是正立、等大的虚像D. 幻灯机利用了凸透镜成正立、放大的虚像的原理8.如图是爱动脑筋的小明用手机和透镜自制的简易投影仪，它能将手机上的画面放大投射到白墙上。

下列说法正确的是（）A. 手机到透镜的距离应大于透镜的两倍焦距B. 墙上呈现的是手机画面的正立、放大的虚像C. 制作简易投影仪的透镜，可以制作老花镜镜片D. 要使墙上的像变大，应增大手机与透镜间的距离第II卷（非选择题）二、填空题（题型注释）_____透镜，乙透镜应是______透镜．(填“凹”或“凸”)10.如图表示一种光学仪器的原理，图中L1是物镜，L2是目镜．这种仪器是（填“望远镜”或“显微镜”），目镜的作用相当于（填“放大镜”或“投影仪”）．11.如图所示，投影仪的镜头相当于一个焦距为10cm的凸透镜，当物体到镜头的距离在______时，在屏幕上就可以看到倒立、放大的像；投影仪上有一块平面镜，它的作用是______，使像能够投射到屏幕上．12.小明利用电脑上的视频摄像头给自己拍数码登记照。

北师大版八年级物理下册单元测试题全套及答案北师大版八下物理第六章《常见的光学仪器》单元测试卷一．选择题（共10小题）1．报纸上放有小明的近视眼镜、爸爸的老花眼镜、奶奶度数更深的老花眼镜及妈妈的平光眼镜如图，则奶奶的眼镜是图中的（）A．B．C．D．2．如图所示的两个透镜（）A．都是向右凸出的，都是凸透镜B．都是向右凹进的，都是凹透镜C．a是凸透镜，b是凹透镜D．b是凸透镜，a是凹透镜3．把一个焦距为10cm的凸透镜正对太阳放置，则温度最高的点是（）A．和太阳同侧距凸透镜光心前10cmB．和太阳异侧距凸透镜光心后10cmC．和太阳同侧距凸透镜光心前5cmD．和太阳异侧距凸透镜光心后5cm4．很多人喜欢在汽车的中控台上放置香水，其实这是非常危险的。

香水的主要成分是易燃酒精，如图所示为四瓶相同的香水，透明的玻璃瓶盖形状各异，其中在阳光下最容易引发火灾的是（）A．B．C．D．5．如图所示，一束光线射向O处的光学元件后会聚于主光轴上的S点，去掉光学元件后，光线会聚于S1点，则该元件一定是（）A．平面镜B．凹面镜C．凸透镜D．凹透镜6．如图所示，一根粗细均匀的木棒AB放在主光轴的一倍焦距到两倍焦距之间，它经凸透镜所成的像为A′B′，则（）A．A′在B′的左端，B′端较粗B．A′在B′的右端，A′端较细C．A′在B′的右端，A′端较粗D．A′在B′的左端，B′端较细7．在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为20cm，若将蜡烛放在离凸透镜16cm处时，如图所示，移动光屏，在光屏上将看到（）A．倒立缩小的实像B．倒立放大的实像C．无像D．正立放大的虚像8．下列说法中，错误的是（）A．凡是凸透镜所成的实像都是物、像分别在凸透镜的两侧B．凡是凸透镜所成的虚像都是物、像都在凸透镜的同侧C．凸透镜所成的实像都是倒立的D．凸透镜所成的虚像可能是放大的、也可能是缩小的9．不论较近或较远的物体，对于正常人来说都能使物像落在视网膜上，这主要是因为（）A．视网膜可以前后移动调节B．眼球的前后径能随意调节C．瞳孔可以缩小或放大D．晶状体的曲度可以调节10．如图是某人眼睛看物体时的成像示意图。

第六章常见的光学仪器检测题一．选择题1．下列关于眼睛的说法正确的是（）A．晶状体和角膜相当于光屏B．物体在视网膜上成正立的像C．看清远处物体时，晶状体较薄D．患近视眼，应使用凸透镜矫正2．下列光路图以及对光路图的解释均正确的是（）A．凸透镜对光线的作用B．凹透镜对光线的作用C．显微镜成像原理图D．近视眼成像原理图3．在探究“凸透镜成像规律”实验中，蜡烛、凸透镜、光屏的位置如图所示，此时光屏上出现了清晰的像（图中未画出），下列说法正确的是（）A．凸透镜焦距是15cmB．照相机利用了此成像规律C．蜡烛燃烧变短，光屏上的像也会向下移动D．保持蜡烛不动把凸透镜移动到35cm处，光屏向右移动，光屏上出现清晰的像4．随着支付宝和微信的普及，扫描二维码已经成为很多人日常生活中的一部分。

用扫码仪扫描如图所示的二维码时，下列说法正确的是（）A．二维码是光源B．二维码上白色区域反射所有色光C．二维码上黑色区域反射所有色光D．二维码上每个区域都反射所有色光5．如图所示，在”探究凸透镜成像的规律”实验中，烛焰在距离凸透镜8cm处时，在距离凸透镜15cm 处的光屏上成倒立的像。

保持蜡烛和光屏不动，现把凸透镜向光屏方向移动7cm，下列关于烛焰在光屏上成像的说法正确的是（）A．不能成清晰的像B．成倒立的缩小的像C．成倒立的放大的像D．成倒立的等大的像6．在“探究凸透镜成像的规律”时，当烛焰离透镜14cm时成放大的实像，当烛焰离透镜8cm时成放大的虚像，则这个透镜的焦距可能是（）A．4cm B．7cm C．10cm D．16cm7．据专家介绍，12至18岁是青少年近视的高发期，主要原因如下：（1）长时间用眼不注意姿势或者休息。

（2）长时间玩游戏、上网、玩手机、看电视等原因引起近视。

下列四幅图中，属于近视眼及其矫正的是（）A．甲和丙B．甲和丁C．乙和丙D．乙和丁8．将一蜡烛放在装有水的烧瓶前，调整蜡烛和烧瓶至如图所示位置，在墙壁上得到清晰的像。

北师大版第六章《常见的光学仪器》单元测试题考时：70分钟满分：60分班级姓名分数1．显微镜能对微小的物体进行高倍数放大，它利用两个焦距不同的凸透镜分别做为物镜和目镜，则物镜和目镜对被观察物所成的像是A、物镜成正立、放大的虚像B、物镜和目镜都成实像C、物镜和目镜都成虚像D、目镜成正立、放大的虚像2．下列物理现象中：①老人用放大镜看书；②在岸上看水中的鱼；③太阳灶烧水：④水中的筷子变弯．其中属于光的折射的是A、①②③B、①②④C、①③④D、②③④3．在放映幻灯片时，要使得银幕上的像更大一些，下列操作中正确的是A、使幻灯机靠近银幕，并使幻灯片与镜头的距离变大B、使幻灯机远离银幕，并使幻灯片与镜头的距离变大C、使幻灯机靠近银幕，并使幻灯片与镜头的距离变小D、使幻灯机远离银幕，并使幻灯片与镜头的距离变小4．如图B4-5，是一种称之为“七仙女”的神奇玻璃酒杯，空杯时什么也看不见，斟上酒，杯底立即显现出栩栩如生的仙女图．下列对仙女图形成原因的探讨，正确的是A、可能是酒具有化学显影作用B、可能是斟酒后杯底凸透镜焦距变大，使图片在一倍焦距以内，成放大的虚像C、可能是图片在杯底凸透镜焦点处成放大的像D、可能是酒的液面反射，在酒中出现放大的像图一5．如图二所示，虚线框内的一透镜，MN为透镜的主光轴，O是透镜光心，a（双箭头）和b(单箭头）是射向透镜的两条光线．已知光线a通过透镜之后与MN交于P点，光线b通过透镜之后与MN交于Q点..由图可知，下列说法中正确的是:A、透镜是凸透镜，距离OP小于焦距B、透镜是凸透镜，距离OP大于焦距C、透镜是凹透镜，距离OQ小于焦距D、透镜是凹透镜，距离OQ大于焦距图二6．在下列图三中，哪个能正确表示光从空气斜射入水中的情况图三7．某兴趣小组同学在研究凸透镜成像规律实验时，记录并绘制了物体离凸透镜的距离u跟实像到透镜的距离v之间的关系（如图B4-7），则凸透镜的焦距为A、60厘米B、40厘米C、20厘米D、10厘米图四8.如图五中的画是王小刚同学的眼镜，从眼镜判断，他的眼睛A.是远视眼B.是近视眼C.视力正常，眼镜是太阳镜D.一只眼视力基本正常，另一只是近视眼9.李明同学和妈妈到公园游玩，他想为妈妈拍一张清晰的照片，妈妈应站在镜头的图五A.一倍焦距以内B.一倍与两倍焦距之间C.焦点位置上D.二倍焦距之外10．测绘人员绘制地图时，常常需要在高空的飞机上向地面照相，称为航空摄影，若要使用航空摄影照相机的镜头焦距为50 mm,则底片到镜头间的距离为A、100 mm以外B、50 mm以内C、略大于50 mmD、恰为50 mm11．平行光线经图六所示的中空玻璃砖后将会A、会聚B、发散C、仍为平行光D、无法判断图六12．站在物理学角度，请选出下面诗词中有关带点词句的正确解释；“鹰击长空，鱼翔浅底．．．．，万类霜天竞自由”（沁园春）：清澈的湘江，江水显得浅而见底，水天相映，嬉游的鱼儿，却似在蓝天中飞翔一般。
