10031606常见的光学仪器

常见光学仪器
常见光学仪器包括：
1. 显微镜：用于观察微小物体的仪器，可以放大和清晰地看到细胞、微生物等细微结构。

2. 望远镜：用于观察远处物体的仪器，可以放大天体、地表景物等。

3. 光谱仪：用于分析物质的光谱特性的仪器，可以分解出物质的光谱线并测量其波长、强度等信息。

4. 分光计：用于测量光的波长、颜色、强度等性质的仪器，常用于分析色光、反射率、吸光度等。

5. 激光器：产生高强度、高单色度、高聚束度的激光光源，广泛应用于科研、医疗、测量等领域。

6. 折射仪：用于测量材料的折射率，常用于研究材料的光学性质和质量控制。

7. 照相机：将光学图像转化为电信号记录下来的设备，用于拍摄静态或动态的视觉信息。

8. 光学显微成像系统：集合了光学显微镜和成像设备的系统，用于高质量、高分辨率的显微观察和图像记录。

9. 激光扫描共聚焦显微镜（LSM）：利用激光扫描和共聚焦技术，实现在三维空间中高分辨率的活体细胞成像。

10. 光纤光谱仪：利用光纤传输光信号并进行分光分析，可进行远程和实时的光谱测量。

本节前言第五节常用的光学仪器大约400多年前，荷兰的米德堡城里住着一个磨眼镜片名叫詹森的玻璃技师。

他的两个男孩又天真又淘气。

一次詹森因事外出，弟兄俩爬上他的工作台玩玻璃片。

他们用铜管两端放上玻璃片，对准一本书看去。

新奇的事出现了，一个逗号竟象一个胖蝌蚪似地爬在那里。

詹森后来做了更高明的管子：管子细长，两端各固定一块凸透镜，管子的长度还可以调整。

这便是1590年制成的第一具显微镜。

詹森的生意就越来越兴隆。

名声很快传了出去。

这消息传到伽利略耳里时，竟成了荷兰有人发明了可以看见远处物体的仪器。

在这一误传之下，伽利略制成了第一具望远镜。

1827年，法国写生画家达格尔开始钻研摄影术。

他拿所有的钱去向光学家购买贵重的透镜，向药房买药品，不分昼夜地一个人关在暗室里。

达格尔把一片铜板镀了银，把它放在水银蒸汽中，然后把这张片子装到摄影机上，对准物体进行拍照，拍照后再作一番处理，片子上有光照的地方就会变成黑色。

因为达格尔制成的镀银铜板感光性能很差，所以拍一次照片十分费事。

一个人要照像，得先在脸上涂一层白粉，然后在摄影机前一动不动地坐上半小时。

我们现在所运用的显微镜、望远镜、照相机在构造上、功能上与早期相比都有了很大改进。

这节中我们对它们的结构，工作原理作具体介绍，并结合动画来生动演示各自的成像过程。

§1.5常用的光学仪器观察很小或很远的物体时，我们凭肉眼往往看不清楚，这时就要凭借相应的仪器——显微镜和望远镜来增大观察物体时的视角，从而能最大限度地看清物体。

为了把观察到的景物记录下来，还需要使用照相机。

显微镜显微镜是用来观察细菌、动植物组织、金属结构等细微物体的光学仪器。

显微镜的主要部分是装在镜筒两端的两组透镜。

每组透镜都相当于一个凸透镜，对着物体的一组叫做物镜，对着眼睛的一组叫做目镜。

物镜的焦距很短，目镜的焦距较长。

图中展示的是利用显微镜观察到的微生物（单细胞海藻）的情况。

我们将样品放置在载玻片上，盖上覆片。

ppt素材： . ppt图表： . ppt教程： . 范文下载： . 教案下载： .
ppt课件： . 数学课件： . 美术课件： .
/sucai/ /tubiao/ /powerpoint/
/fanwen/ /jiaoan/ /kejian/ /kejian/shuxue/ /kejian/meishu/
科学课件： . /kejian/kexue/ 物理课件： . /kejian/wuli/
化学课件： . /kejian/huaxue/ 生物课件： . /kejian/shengwu/
地理课件： . /kejian/dili/
历史课件： . /kejian/lishi/体射来的光又会源自在视网膜上，人便能看清楚近处的物体。
三、视力的矫正 近视眼
晶状体太厚，折 光能力太强，或者眼 球在前后方向上太长， 远处物体某点发出的 光会聚视网膜前，到 达视网膜时已经是一 个模糊的光斑。
三、视力的矫正 远视眼
晶状体太薄，折 光能力太弱，或者眼 球在前后方向上太短， 远处物体某点发出的 光会聚视网膜后，到 达视网膜时已经是一 个模糊的光斑。
四、眼镜的度数
讨论：眼镜的度数 1、什么是透镜焦度？
焦距的倒数，Φ=1/f，单位：m-1
2、什么是眼镜的度数？
镜片的度数透镜焦度乘100的值， D=100Φ,单位：度 3、眼镜的正、负度数是什么意思？
眼镜的正、负度数分别表示是凸 透镜和凹透镜
课堂练习
1、在正常情况下，视网膜上接收到的像是 实 像 ；加上矫正眼镜 后，视网膜上接收到的像是 实 像。（填“实 ”或“虚”）
2、近视眼只能看近处的物体可能的原因是（ AD ）
A、晶状体太厚； B、晶状体太薄；

副镜
将光线反射到目镜上，以便观 察。
其他组件
如赤道仪、跟踪装置等。
主镜
收集光线并形成初始图像。
目镜
提供观察者视角，放大图像。
原理
通过透镜或反射镜面将远处物 体成像在目镜上，实现远距离 观察。
望远镜的应用与实例
天文观测
野生动物观察
军事侦察
航海导航
观测行星、恒星、星云 、星系等天体。
观察鸟类、动物迁徙等 生态现象。
常见的现象，如干涉仪等。
02
望远镜
望远镜的种类与特点
01
02
03
04
折射式望远镜
利用透镜折射光线成像，通常 用于天文观测。
反射式望远镜
利用反射镜面反射光线成像， 适合观测深空天体。
折反式望远镜
结合折射和反射的原理，具有 较好的光学性能。
牛顿式反射望远镜
结构简单，适合小型天文台和 爱好者使用。
望远镜的结构与原理
远程观测敌情、地形等 。
确定船只位置、观测陆 地等。
03
显微镜
显微镜的种类与特点
光学显微镜
利用可见光和光学透镜放大物 体，主要用于生物子替代光线放大物体， 具有更高的放大倍数和分辨率 ，常用于材料科学和医学领域 。
扫描隧道显微镜
利用量子隧道效应放大表面细 节，常用于表面科学和纳米技 术领域。
投影仪的应用与实例
教育领域
用于展示教学课件、视频等，提高教学效果。
商务领域
用于展示商业演示文稿、产品图片等，提高会议 效果。
家庭娱乐
用于观看电影、玩游戏等，提供更丰富的视觉体 验。
THANK YOU
感谢各位观看
原子力显微镜
利用原子间相互作用力来检测 表面形貌，常用于材料科学和

03
显微镜
显微镜简介
1
显微镜是一种用于放大和观察微小物体的光学 仪器。
2
它由物镜、目镜、载物台、调焦机构等组成， 能够将微小的物体放大数倍甚至数十倍。
3
显微镜的发明对于生物学、医学、材料科学等 领域的发展有着重要的作用。
显微镜的用途
观察和研究细胞、组织、微生物等微小物体。 观察和分析晶体结构、表面形态、质地等物理特性。
其他光学仪器的分类
分类1
按照使用波段分类，可以分为红外光谱仪、紫外 光谱仪、可见光谱仪等。
分类2
按照测量精度和用途分类，可以分为高精度光谱 仪、常规光谱仪、便携式光谱仪等。
分类3
按照工作原理分类，可以分为干涉仪、衍射仪、 折射率计等。
THANK YOU.
对物体进行微小测量、划线、打孔等操作。
在地质学、矿物学等领域中观察岩石、矿物、化石等 。
显微镜的分类
根据用途不同，显微镜可分为生物显微镜、金相显微 镜、测量显微镜等。
根据光源不同，可分为明场显微镜、暗场显微镜、荧 光显微镜等。
根据放大倍数不同，可分为低倍、中倍和高倍显微镜 。
根据观察方式不同，可分为正置显微镜和倒置显微镜 。
2023
常见的光学仪器ppt
目录
• 引言 • 望远镜 • 显微镜 • 投影仪 • 其他光学仪器
01
引言
光学仪器定义
光学仪器是利用光学原理和技术进行测量、观察、产生图像 等多种功能的仪器设备。
光学仪器在科技、工业、医学等领域都有广泛的应用，是现 代科学技术发展的重要支撑。
光学仪器发展历程
1 2
其他光学仪器的用途
用途1
光谱仪用于分析物质的结构和组成，通过对物质的光谱进行分析，可以得到物质的分子结 构、原子结构等信息。

平面镜成像
“眼睛受骗”
放大镜的像
练一练
1.当烛焰离凸透镜60厘米时，在凸透镜另一侧的光 屏上可得到一个倒立的，缩小的实像．该凸透镜的 焦距可能为（ ） A．20厘米 B．30厘米 C．60厘米 D．80厘米
2.照集体相时，发现有些人没有进入镜头，为了使全 体人员都进入镜头，应采取（ ） A．人不动，照相机离人远一些，镜头往里缩一些 B．人不动，照相机离人近一些，镜头往里缩一些 C．人不动，照相机离人近一些，镜头往外伸一些 D．照相机和镜头都不动，人站近一些
2.用不透明的物体遮住透镜的一部分或用一块破损的凸透 镜，物体仍然能成完整的像，但像的亮度会有所变暗．
画图解释实像、虚像：
F F
F
F
实像和虚像
实像：是实际光线会聚而形成的,能呈现在光屏上. 例如：
小孔成像．
A
B
A’
B
’
照相机的像
B
‘
A AB
‘ 投影仪的像
虚像：是反射光线或折射光线的反向延长线相交而形成 的,不能呈现在光屏上. 例如:
（4）分析与结论：
焦距 物距
f/cm u/cm
像距
v/cm
像的性质
正、倒
放大、 缩小
实、虚
u>2f 2f >v>f 倒立 缩小 实像
u=2f v=2f 倒立 等大 实像
2f >u>f v>2f 倒立 放大 实像
u=f
u<f
正立 放大 虚像
凸透镜成像特点巧记：
1.三心同高．为了使烛焰的像成在光屏的中央，凸透镜、 烛焰、光屏的中心必须在同一高度．
常见的光学仪器
透
凸透镜:

北师大版物理八年级下册第六章知识点+测试题第六章：常见的光学仪器一.基本知识点归纳：1.凸透镜:有两个虚焦点。

1)外观：表面是球面的一部分，中间厚，边缘薄，由透明材料制成。

2）光学特点：对光线具有会聚作用①正确看待凸透镜对光线的会聚作用：光线经透镜折射后，折射光线相对于入射光线原来的传播方向，更靠近主轴。

②凸透镜越厚，它表面的弯曲程度越大，折光能力越强，其焦距越短。

3）成像规律及应用：①U>2f: f＜V＜2f，成倒立缩小的实像应用：照相机②U=2f: V=2f，成倒立等大的实像应用：——③2f>U>f:V＞2f，成倒立放大的实像应用：幻灯机，投影仪④U＜ｆ：成正立放大的虚像应用：放大镜规律简化总结：①一倍焦距分虚实，两倍焦距分大小。

②成实像时：物远像近，物近像远，像近像小，像远像大。

③成虚像时：物远像远，物近像近，像近像小，像远像大。

④成实像时，像与物比较：上下，左右均相反；而成虚像时，像与物上下，左右均相同。

这点与平面镜有所区别！2．光学仪器的操作1）照相机的操作：①若要扩大照相范围，就要让像变小，具体操作方法是：增大照相机与被拍照物体的距离以增大物距，同时缩短暗箱长度以减小相距．②照相机镜头上沾有少量灰尘对成像效果影响不大, 灰尘由于距离镜头太近，故它不会通过凸透镜成实像呈现在底片上。

但它会遮挡住部分射到镜头上的光，使像的亮度受到一定的影响。

2）幻灯机的操作：①由于物体通过幻灯机的镜头成的是倒立的像，故幻灯片要倒插。

②若觉得屏幕上的图像太小，则应该减小幻灯片到镜头的距离，同时增大镜头到屏幕的距离。

3）放大镜的操作：①要利用放大镜看到物体正立放大的虚像，必须保证物体到放大镜的距离小于一倍焦距。

若物体到放大镜的距离大于一倍焦距，则我们看到的就是倒立的实像了。

②如果要想将物体的像放大得更多一些，则应该稍稍增大物体到放大镜的距离，但要保证这个距离不能超过一倍焦距。

3.眼睛1)原理:U>2f,成倒立缩小的实像(与照相机相同)眼睛的晶状体相当于照相机的镜头，瞳孔相当于照相机的光圈，眼睑相当于照相机的快门，视网膜相当于照相机的底片。

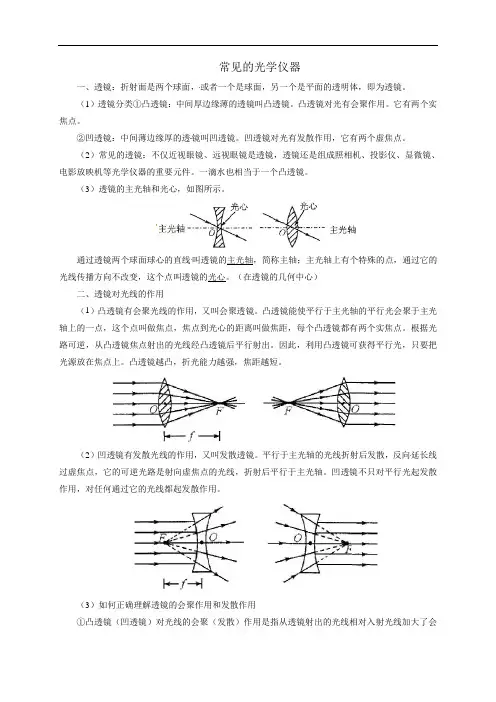

常见的光学仪器一、透镜：折射面是两个球面，或者一个是球面，另一个是平面的透明体，即为透镜。

（1）透镜分类①凸透镜：中间厚边缘薄的透镜叫凸透镜。

凸透镜对光有会聚作用。

它有两个实焦点。

②凹透镜：中间薄边缘厚的透镜叫凹透镜。

凹透镜对光有发散作用，它有两个虚焦点。

（2）常见的透镜：不仅近视眼镜、远视眼镜是透镜，透镜还是组成照相机、投影仪、显微镜、电影放映机等光学仪器的重要元件。

一滴水也相当于一个凸透镜。

（3）透镜的主光轴和光心，如图所示。

通过透镜两个球面球心的直线叫透镜的主光轴，简称主轴；主光轴上有个特殊的点，通过它的光线传播方向不改变，这个点叫透镜的光心。

（在透镜的几何中心）二、透镜对光线的作用（1）凸透镜有会聚光线的作用，又叫会聚透镜。

凸透镜能使平行于主光轴的平行光会聚于主光轴上的一点，这个点叫做焦点，焦点到光心的距离叫做焦距，每个凸透镜都有两个实焦点。

根据光路可逆，从凸透镜焦点射出的光线经凸透镜后平行射出。

因此，利用凸透镜可获得平行光，只要把光源放在焦点上。

凸透镜越凸，折光能力越强，焦距越短。

（2）凹透镜有发散光线的作用，又叫发散透镜。

平行于主光轴的光线折射后发散，反向延长线过虚焦点，它的可逆光路是射向虚焦点的光线，折射后平行于主光轴。

凹透镜不只对平行光起发散作用，对任何通过它的光线都起发散作用。

（3）如何正确理解透镜的会聚作用和发散作用①凸透镜（凹透镜）对光线的会聚（发散）作用是指从透镜射出的光线相对入射光线加大了会聚程度或减小了发散程度（加大了发散程度或减小了会聚程度），即光线经过凸透镜（凹透镜）后并不一定会聚到一点（发散不相交），只不过比原来的传播方向更靠近（远离）主光轴。

②会聚作用与会聚光线是不同的，发散作用与发散光线是不同的，即会聚作用射出的不一定是会聚光线，发散作用射出的不一定是发散光线。

如图甲是凸透镜的会聚作用，图乙是凹透镜的发散作用；图乙出射的是会聚光线，图甲的出射光线是发散光线。

调查人:
。
年 月日
课堂练习:
1、眼在镜正后常,情况视下网,膜上视接网收膜到上的接像收是到实的像像是。实（填像“; 实加”上或矫正 “虚”）
2、近视眼只能看近处的物体可能的原因是（ A、D） A、晶状体太厚; B、晶状体太薄; C、像成在视网膜后; D、眼球太长。
3、远视眼不能看清近处的物体的可能原因是（ A、B） A、眼球太短; B、晶状体太薄;
1、被调查人姓名:
,
。
2、是否老花:
,
。
3、老花眼镜的度数:左 右 , 左 右 。（假如爷爷奶奶不知 道则继续下一项）
4、 经过你的测量, 爷爷（奶奶）老花镜的度数是:
左 右 ,左 右 。
5.简单叙述, 你是用了什么方法?选了那些器材?在什么样的情况下帮你爷 爷（奶奶）测量出他们的老花眼镜的度数的。
4、不要长时间玩游戏; …………
作业: 社会调查:(到医院、眼镜店等场所调查保护眼睛的措施。)
（仿照课堂调查、家庭调查, 自制社会调查报告, 一周内完成。）
创新探究一:
通过晶状体的调节, 眼睛可以使不同远近的物体 在视网膜上成清晰的像。眼睛调节的两个极限点叫远点 和近点。正常眼睛的远点在无限远, 近点大约在20cm 处。正常眼睛观察近处物体最清晰而又不疲劳的距离, 大约25cm, 叫做明视距离。看书上的字, 测出你的明 视距离, 和其他同学比较一下:正常眼、近视眼明视距 离相同吗?有什么规律?
2008-2010某中学学生平均视力统计表
调查人数 平均视力
598
611
602
532
527
508
5．04
4．88
4．90
4．86
4．85

近视眼：肌肉不能完全放松，焦距偏短，眼球变凸，远的物体成像在视网 膜的前面而看不清。远点为有限远，近点比正常眼更近。需用发散的凹透镜来矫 正。
远视眼（老花眼）：肌肉不能完全收缩，焦距偏长，近的物体成像在视网 膜的后面而看不清。远点在眼睛之后（虚物），近点比正常眼更远。需用会聚的 凸透镜来矫正。 散光：焦距的大小不是轴对称，在不同的平面内有不同的焦距。 视角：物体对眼睛所张的角度。物体越近，视角越大，在视网膜上成的像 越大；物体越远，视角越小，在视网膜上成的像越小。
M
w y1 / f E y1 s 0 V0 M E w y / s0 y fE
x V0 f0 f0
s0 M f0 f E
6、望远镜
L0
LE
F0 FE
y1
w
w
开普勒望远镜
L0
LE
F0 F E
伽里略望远镜
y1 w f0
y1 w fE
近点
O
F‘
矫正前
明视距离 F‘
O
近点
明视距离
O
F‘
矫正后
[例] 求一个近点为125cm的远视眼所戴眼镜的光焦度.
近点 明视距离
O
F‘
s
'
s
[解] : 对所戴凸透镜而言,已知 s 0.25m s ' 1.25m 由空气中的透镜成像公式有 : 1 1 1 1 1 P ' ' 3.2( D) 320(度) f s s 1.25 0.25
2、光束限制的共轭原理
N
M p N
P
M
光阑(或其像)对入射光束的限制与光阑的像(或光阑)对

常见的光学仪器知识点归纳光学仪器是利用光学原理和技术制造的用于观测、测量和分析光学现象和光学性质的工具。

常见的光学仪器有显微镜、望远镜、光谱仪、激光器等。

以下是常见的光学仪器知识点的归纳：1.显微镜：-组成结构：显微镜主要由物镜、目镜、光源和调焦系统等组成。

-工作原理：通过物镜放大物体的细节，再通过目镜观察放大后的像。

光源提供照明。

-数字显微镜：具备数字图像处理系统，可以将观察到的图像数字化和存储。

-应用领域：生物学、医学、材料科学等。

2.望远镜：-类型：天文望远镜、光学显微镜、光学望远镜等。

-分类：可分为折射望远镜和反射望远镜两种。

-折射望远镜：利用透镜集中光线，放大远处的物体，适合观察地面、天体等。

-反射望远镜：通过凹面镜将光线聚焦，适合观测天体等。

3.光谱仪：-基本原理：将光分解成一系列不同波长的分光线，再通过检测器接收光信号，用于分析物质组成和性质。

-分类：可分为离散光谱仪、连续光谱仪等。

-离散光谱仪：采用棱镜或光栅将光分散成不同波长的成分。

-连续光谱仪：利用干涉或衍射原理将光分解成连续的波长范围。

4.激光器：-基本原理：通过光放大器将光增强至激光状态，再通过光学谐振腔产生锐利的单色、单向和相干的激光。

-分类：可分为气体激光器、固体激光器、半导体激光器等。

-气体激光器：利用气体的激发态转变为基态释放能量产生激光。

-固体激光器：利用固体材料中的激发态原子（离子）释放能量产生激光。

5.干涉仪：-类型：干涉仪主要有薄膜干涉仪、迈克尔逊干涉仪、马赫-曾德尔干涉仪等。

-原理：利用光的干涉现象测量光的相位差或物体形状等。

-应用领域：干涉仪广泛应用于光学表面检测、薄膜厚度测量、干涉测量等领域。

以上只是对光学仪器知识的简单归纳，实际上，光学仪器领域还涉及到很多专业的知识，如光学设计、光学制造、光学检测等。

光学仪器的发展和创新在科学、医学和工业领域发挥重要作用，为人们提供了更好的观察、测量和分析手段。

《第六章常见的光学仪器》知识点归纳第六章主要介绍了常见的光学仪器，涵盖了显微镜、望远镜、光谱仪、干涉仪、分光计等。

以下是该章节的知识点归纳：
1.显微镜：
-显微镜通过放大物体的图像来观察微观结构。

-光学显微镜使用透镜来放大物体的图像。

-透射电子显微镜和扫描电子显微镜使用电子束来放大物体的图像。

-相差显微镜和荧光显微镜是常见的光学显微镜。

2.望远镜：
-望远镜用于观察远处的天体。

-折射望远镜使用透镜将入射光线折射来放大图像。

-反射望远镜使用反射镜将入射光线反射来放大图像。

-天文望远镜和光学望远镜是常见的望远镜类型。

3.光谱仪：
-光谱仪用于分析物质的光谱特征。

-分光仪通过将入射光分散成不同波长的光束来进行光谱分析。

-分光光度计通过测量不同波长光的吸收或发射来定量分析物质。

-红外光谱仪和紫外-可见光谱仪是常见的光谱仪。

4.干涉仪：
-干涉仪用于测量光的干涉现象。

-杨氏双缝干涉实验是干涉仪的基本原理。

-干涉仪可以用来测量波长、折射率、薄膜厚度等。

-迈克尔逊干涉仪和迪克逊干涉仪是常见的干涉仪。

5.分光计：
-分光计用于测量和分析光线的色散性质。

-分光计通过将入射光线经过光栅或棱镜分散来进行测量。

-分光计可以用来测量物质的光谱特性、波长、频率等。

-分光光度计和偏振分光计是常见的分光计。

以上是第六章常见的光学仪器的知识点归纳。

通过学习这些仪器，我们可以更好地了解光学原理，应用于不同领域的科学研究和实验中。

6.4 眼睛和眼镜
眼睛
眼球的构造
眼睛中的角膜、瞳孔、晶状体和 玻璃体共同作用，相当于“凸透 镜”，视网膜相当于“屏幕”。
PPT模板：素材： PPT背景：图表： PPT下载：教程： 资料下载：范文下载： 试卷下载：教案下载： PPT论坛：课件： 语文课件：数学课件： 英语课件：美术课件： 科学课件：物理课件： 化学课件：生物课件： 地理课件：历史课件：
镜片的度数透镜焦度乘100的值，D=100Φ,单位：度 3、眼镜的正、负度数是什么意思？ 眼镜的正、负度数分别表示是凸透镜和凹透镜
2008-2010某中学学生平均视力统计表
调查人数 平均视力
598
611
602
532
527
508
5.04
4.88
4.90
4.86

4.82
1998
1999
2000
1、被调查人姓名：
，
。
2、是否老花：
，
。
3、老花眼镜的度数：左 右 ，左 右 。（假如爷爷奶奶不知 道则继续下一项）
4、 经过你的测量，爷爷（奶奶）老花镜的度数是：
左 右 ，左 右 。
5．简单叙述，你是用了什么方法？选了那些器材？在什么样的情况下帮 你爷爷（奶奶）测量出他们的老花眼镜的度数的。
调查人：
3.近视眼只能看清_近___处物体，看不清_远__ 处物体；远处物体在近视眼里成像在视网膜 _前___；近视眼镜片是_凹__透__镜__。
4.远视眼只能看清_远___处物体，看不清_近__处物 体；近处物体在远视眼里成像在视网膜_后___； 远视眼镜片是_凸__透__镜__。
5.正常眼睛的明视距离是_2_5_c_m__，观 察这个距离内的物体最清晰眼睛又不

神木县尔林兔初级中学教案年级：八科目：物理主备：王丽霞参与：高子杰王丽霞时间3月1日教学内容常见的光学仪器（单元总结）教学目标1.知识与技能（1）进一步的理解凸透镜成像规律及其在生活中的应用。

2.过程与方法（1）根据观察结果，进行分析，提出有针对性的建议和意见。

（2）通过对成像规律的分析，尝试解决生活中的一些实际问题。

3.情感态度与价值观通过课外知识的引导，领略自然现象的美妙教学重点引导学生归纳知识结构评价标准。

教学难点师生对信息技术与课程整合的适应。

教学方法讲练结合资源利用网络资源教学设计（主备设计、集体研讨）二次备课（个性化设计）一.本章知识梳理二、典例示范与总结通法：1、完成对应的光路图。

2、在方框内填透镜种类这道题你的“解题思路”是___________________________3、在探究凸透镜成像的过程中：（1）在光具座上从左到右依次放置蜡烛、凸透镜、光屏，然后调节，使烛焰、凸透镜和光屏的中心在_________上，这样做的目的是_____________________。

（2）实验中，在光屏上得到了一个清晰的像，现用不透明的纸板遮挡住了凸透镜的一部分，此时，在光屏上_____得到烛焰完整的像，但是像与原来相比_______。

实验时如果蜡烛逐渐消耗而减少，光屏上烛焰的像的位置会________。

（3）实验中如果将蜡烛和透镜固定，无论怎样移动光屏，始终看不到像，可能原因有：（写2条）①②你通过这道题，明白了什么？______________________4、在研究凸透镜成像实验时,当蜡烛位于凸透镜某位置时,在透镜的另一侧呈现一个倒立放大的实像；若保持凸透镜位置不变，把蜡烛与光屏位置相互交换，则在光屏上将出现一个（）A.倒立、放大的实像B.倒立、缩小的实像C.倒立、等大的实像D.得不到实像5、.物体从距凸透镜12cm处移动到距凸透镜20cm处，调整光屏的位置，总能在光屏上得到倒立、放大的像。

第二课时 常见的光学仪器一、透镜 1、 凸透镜：（1）概念：中间厚边缘薄的透镜叫凸透镜。

（2）几个基本概念：光心、焦点、焦距（如图1所示）（3）光学特性：对光线起会聚作用。

（4）三条特殊光线：如图2所示①平行于主光轴的光线经凸透镜折射后，会聚于另一侧的焦点（如a-a /）；②过焦点的光线经凸透镜折射后，平行于主光轴射出（如b-b /）；③经过光心的光线经凸透镜折射后，方向不变（如c-c /）。

2、凹透镜： （1）概念：中间薄边缘厚的透镜叫凹透镜。

（2）符号：（3）凹透镜有两个虚焦点。

（4）光学特性：对光线有发散作用。

（5）三条特殊光线：①平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线经过入射光线同侧的焦点（如a-a /）；②延长线过另一侧的焦点的入射光线经凹透镜折射后，平行于主光轴射出（如b-b /）；③经过光心的光线经凹透镜折射后，方向不变（如c-c /）. ※ 光通过透镜折射时光路可逆。

二、凸透镜的成像规律1、 探究实验（1）器材：蜡烛、凸透镜、光具座、火柴（2）注意事项：实验前先调节烛焰的中心、透镜的中心和光屏的中心大致在同一高度。

（3）结论：如下表2、 凸透镜所成的实像与虚像的区别（1）实像由实际光线会聚而成，虚像由折射光线的反向延长线相交形成； （2）实像都是倒立的，虚像是正立的；（3）实像可以用光屏来承接，也可以用眼睛逆着折射光线直接观察；虚像不能用光屏物 距 像 距 倒、正 大、小 虚、实 应 用 u>2f f<v<2f 倒 缩小 实像 照相机u=2f v=2f 倒 等大 实像f<u<2f v>2f倒放大实像幻灯机、 投影仪 u=f 不 成 像 平行光源u<fv>ｕ正放大虚像放大镜 图1 f OF F f焦距 光心 焦点图2 OF F cb ac /b / a / a / 图3c ba b /c /OF F来承接，只能用眼睛逆着折射光线直接观察；（4）实像和物体在透镜的两侧，虚像和物体在透镜的同一侧；3、重要的规律（1）成实像时，物距增大，像距减小，像也减小；物距减小，像距增大，像也增大；（2）成虚像时，物距增大，像距增大，像也增大；物距减小，像距减小，像也减小；即物、像移动方向相同。
