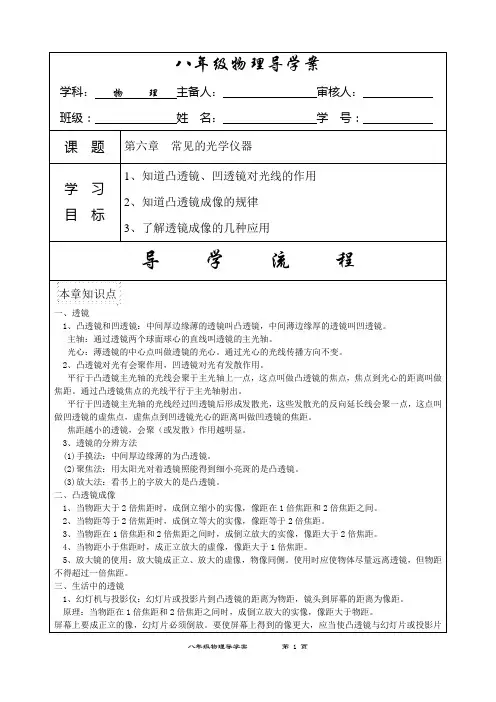

第六章《常见的光学仪器》

本章知识点一、透镜1、凸透镜和凹透镜：中间厚边缘薄的透镜叫凸透镜，中间薄边缘厚的透镜叫凹透镜。

主轴：通过透镜两个球面球心的直线叫透镜的主光轴。

光心：薄透镜的中心点叫做透镜的光心。

通过光心的光线传播方向不变。

2、凸透镜对光有会聚作用，凹透镜对光有发散作用。

平行于凸透镜主光轴的光线会聚于主光轴上一点，这点叫做凸透镜的焦点，焦点到光心的距离叫做焦距。

通过凸透镜焦点的光线平行于主光轴射出。

平行于凹透镜主光轴的光线经过凹透镜后形成发散光，这些发散光的反向延长线会聚一点，这点叫做凹透镜的虚焦点，虚焦点到凹透镜光心的距离叫做凹透镜的焦距。

焦距越小的透镜，会聚（或发散）作用越明显。

3、透镜的分辨方法(1)手摸法：中间厚边缘薄的为凸透镜。

(2)聚焦法：用太阳光对着透镜照能得到细小亮斑的是凸透镜。

(3)放大法：看书上的字放大的是凸透镜。

二、凸透镜成像1、当物距大于2倍焦距时，成倒立缩小的实像，像距在1倍焦距和2倍焦距之间。

2、当物距等于2倍焦距时，成倒立等大的实像，像距等于2倍焦距。

3、当物距在1倍焦距和2倍焦距之间时，成倒立放大的实像，像距大于2倍焦距。

4、当物距小于焦距时，成正立放大的虚像，像距大于1倍焦距。

5、放大镜的使用：放大镜成正立、放大的虚像，物像同侧。

使用时应使物体尽量远离透镜，但物距不得超过一倍焦距。

三、生活中的透镜1、幻灯机与投影仪：幻灯片或投影片到凸透镜的距离为物距，镜头到屏幕的距离为像距。

原理：当物距在1倍焦距和2倍焦距之间时，成倒立放大的实像，像距大于物距。

屏幕上要成正立的像，幻灯片必须倒放。

要使屏幕上得到的像更大，应当使凸透镜与幻灯片或投影片八年级物理导学案第 1 页。

一、选择题1．关于近视和远视的成因如图所示，下列说法正确的是（）A．甲为近视眼，可配戴凹透镜矫正B．乙为近视眼，可配戴凸透镜矫正C．甲为远视眼，可配戴凸透镜矫正D．乙为远视眼，可配戴凹透镜矫正2．如图所示，属于光的反射现象的是（）A．手影B．放大镜C．筷子好像在水面处折断D．潜望镜3．有“天空之镜”美誉的茶卡盐湖，平静的白色湖面上会倒映着湛蓝的天空、白白的云朵以及观赏的游客，清晰而又美丽，如图。

对图中景象，下列分析正确的是( )A．倒影是光的折射形成的B．人身后的黑影是光的直线传播形成的C．倒影与黑影都一定与人物等大D．拍摄这幅照片时，照相机所成的是正立的虚像4．下列有关凸透镜的说法中正确的是：（）A．如果没有光屏，眼睛无论在什么位置都不能看到物体经凸透镜折射后形成的像B．凸透镜可以用来矫正近视眼C．凸透镜对光有会聚作用，因而物体经凸透镜所成的像总是缩小的D．凸透镜既可以成正立的像，也可成倒立的像5．如图所示有四幅图，能说明近视眼的成因及矫正的是（）A．甲、丁B．乙、丙C．乙、丁D．甲、丙6．如下图所示的四幅图中，分别表示远视眼成像情况和矫正做法的是A．②、①B．③、①C．②、④D．③、④7．下列光现象，说法正确的是A．太阳光通过三棱镜形成彩色光带是光的反射现象B．小明靠近平面镜的过程中，他在镜中所成的像逐渐变大C．人在岸边看到水中的鱼比鱼在水中的实际位置浅D．太阳通过树叶小孔所成的像是倒立、缩小的虚像8．关于甲、乙、丙、丁四幅图所对应的说法错误的是A．甲图中“手影”是光的直线传播形成的B．乙图属于光的漫反射C．丙图中平面镜成像的大小与物镜间的距离无关D．丁图表明太阳光中有多种颜色的可见光9．把一个凸透镜对准太阳光，可在距凸透镜20cm处得到一个最小最亮的光斑，若将一物体放在此透镜前50cm处则可在凸透镜的另一侧得到一个A．倒立、放大实像B．倒立、缩小实像C．正立、放大虚像D．正立、缩小虚像10．小宇在透明的玻璃板上用黑色画笔画了个手表盘，如图甲所示．把这个玻璃板放在凸透镜的左侧位置，并用平行光源对着玻璃板上的表盘照射，如图乙所示，移动光屏直到在屏上成清晰像为止，此时表盘在光屏上所成的像是下图中的A．B．C．D．11．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是A．该凸透镜的焦距是20cmB．当u=15cm时，光屏上不能成像C．当u=25cm时成缩小的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜11cm处移动到30cm处的过程中，像逐渐变小12．小明在电影院看电影，下列说法中不正确的是（）A．光在银幕上发生的是漫反射B．放映时，画面在人眼视网膜上所成的像是倒立、缩小的实像C．放映时，银幕上所成的像是倒立、放大的虚像D．放映时，胶片到放映机的距离在1倍焦距到2倍焦距之间二、填空题13．毕业班的同学在照毕业照时发现有一部分同学没有进入取景框，为了使全班同学都进入镜头，应使照相机______学生，并调节镜头使镜头______胶片；在使用投影仪要使银幕上的像比原来大一些，应使投影仪______银幕，并调节镜头使镜头______投影片。

一、选择题1．如图所示的四幅图中，表示近视眼成像和近视眼矫正后成像情况的图分别是（）A．甲、丁B．乙、丙C．甲、丙D．乙、丁2．艾力同学在做“研究凸透镜成像规律”的实验，当他把蜡烛移到距离透镜34 cm的地方时，在光屏上观察到如图所示的像，则该凸透镜的焦距可能是（）A．10 cm B．20 cm C．30 cm D．40 cm3．下列与凸透镜有关的说法错误的是（）A．阳光通过凸透镜可以点燃纸屑，是利用了凸透镜对光的会聚作用B．借助放大镜看地图时，地图到放大镜的距离应小于1倍焦距C．凸透镜所成像的虚实、大小、正倒跟物体到凸透镜的距离有关D．投影仪能使物体在屏幕上成正立、放大的虚像4．下列现象中，属于光的反射的是（）A．手影的形成B．湖面上树的倒影C．放大镜使光会聚光D．开凿隧道时，利用激光束引导掘进方向5．在探究“凸透镜成像特点”的实验时，光屏上得到清晰的像。

如图所示，推断这个凸透镜的焦距可能是（）A．8 cm B．10 cm C．12 cm D．15 cm6．下列说法正确的是（）A．凸透镜对光线具有发散作用B．虚像一定是正立的，不能用光屏来承接C．小孔成像形成的像一定是倒立的虚像D．商贩在橘子上打蜡，使橘子看起来更光亮，利用了光的漫反射7．小春同学用焦距为10cm的放大镜观察《阳光学业评价》，观察到了图中的情形．下列说法正确的是（）A．图中的成像为放大正立的虚像B．图中的透镜到书本的距离大于10cmC．图中的透镜如果靠近书本，所成的像将变小D．图中的透镜与近视眼镜镜片的透镜种类相同，均为凸透镜8．将某一物体放在距一个凸透镜30厘米处，物体通过凸透镜所成像在凸透镜的另一侧60厘米处，由此可以判定像是（）A．倒立放大的实像B．正立放大的实像C．正立缩小的实像D．倒立缩小的实像9．如图所示，小梦同学在“探究凸透镜成像规律”的实验中，烛焰在光屏上形成一个清晰的像．关于此实验，下列说法正确的是A．蜡烛越烧越短，光屏上烛焰的像向下移动B．照相机就是利用如图所示的成像原理制成的C．该实验用的透镜，可用于矫正近视眼D．蜡烛靠近凸透镜，在光屏上烛焰的像会变小10．下列与光现象有关的说法中错误的是（）A．手影是根据光的直线传播形成的B．老花镜的镜片是用凸透镜制成的C．照相机利用了凸透镜能成倒立缩小的虚像的原理D．色光的三原色是红、绿、蓝11．一凸透镜的焦距为15cm，将点燃的蜡烛从离凸透镜40cm处沿主光轴移到20cm处的过程中，像的大小和像距的变化情况是（）A．像变大，像距变大B．像变小，像距变小C．像变大，像距变小D．像变小，像距变大12．如图，有一圆柱体PQ，放在凸透镜前图示位置，它所成的图象的形状是A．B．C．D．二、填空题13．如图所示，这是万二中人脸识别门禁一体机，通过摄像镜头来捕捉人脸信息，该摄像镜头所成的是______（选填“放大”、“缩小”或“等大”）的实像；若镜头的焦距为20cm，为了能成清晰的像，人脸到镜头的距离应大于______cm。

一、选择题1．下列与凸透镜有关的说法错误的是（）A．阳光通过凸透镜可以点燃纸屑，是利用了凸透镜对光的会聚作用B．借助放大镜看地图时，地图到放大镜的距离应小于1倍焦距C．凸透镜所成像的虚实、大小、正倒跟物体到凸透镜的距离有关D．投影仪能使物体在屏幕上成正立、放大的虚像2．下列光学器具中，不是根据光的反射规律制成的是（）A．汽车后视镜B．近视眼镜C．穿衣镜D．牙医内窥镜3．有“天空之镜”美誉的茶卡盐湖，平静的白色湖面上会倒映着湛蓝的天空、白白的云朵以及观赏的游客，清晰而又美丽，如图。

对图中景象，下列分析正确的是( )A．倒影是光的折射形成的B．人身后的黑影是光的直线传播形成的C．倒影与黑影都一定与人物等大D．拍摄这幅照片时，照相机所成的是正立的虚像4．物体放在凸透镜前18cm处成倒立缩小的实像，放在16cm处成倒立放大的实像。

现将物体放在凸透镜前10cm处，则（）A．一定成倒立缩小实像B．一定成倒立放大实像C．可能成正立放大虚像D．一定成正立放大虚像5．下列光现象说法中，正确的是（）A．家里的穿衣镜所成的是等大的实像B．木工师傅用一只眼沿棱的方向看，检查木板的棱是否平直，是利用光的反射C．水中筷子看上去向下弯折是由于光的反射造成的D．物体距凸透镜距离在f和2f之间时，透镜成放大的实像，是投影仪的工作原理6．将某一物体放在距一个凸透镜30厘米处，物体通过凸透镜所成像在凸透镜的另一侧60厘米处，由此可以判定像是（）A．倒立放大的实像B．正立放大的实像C．正立缩小的实像D．倒立缩小的实像7．如图是爱动脑筋的小强用手机和透镜自制的简易投影仪，它能将手机上的画面放大投射到白墙上，下列说法不正确．．．的是A．墙上呈现的是手机画面的正立、放大的实像B．制作简易投影仪的透镜，可以制作老花镜镜片C．手机到透镜的距离应在透镜的一倍和二倍焦距之间D．要使墙上的像变大，应减小手机与透镜间的距离8．在儿童乐园，摄影师给卡通人物照相.在对焦时，发现毛玻璃上卡通人像的位置如图甲所示.为了使毛玻璃上卡通人像的位置如图乙所示，摄像师应当将镜头适当地A．向下并且向右移B．向下并且向左移C．向上并且向左移D．向上并且向右移9．实验室备有甲、乙、丙三个凸透镜，三个实验小组分别用这三个凸透镜探究凸透镜成像规律，实验时，当蜡烛到透镜的距离都为12cm时，甲、乙、丙三透镜分别成缩小的实像、放大的虚像、放大的实像，则这三个透镜的焦距f甲、f乙、f丙的大小关系为（）A．f甲＞f乙＞f丙B．f乙＞f丙＞f甲C．f乙＞f甲＞f丙D．f丙＞f乙＞f甲10．如图是爱动脑筋的小强用手机和透镜自制的简易投影仪，它能将手机上的画面放大投射到白墙上，下列说法正确的是A．制作简易投影仪的透镜，可以制作近视镜镜片B．墙上呈现的是手机画面的正立、放大的虚像C．手机到透镜的距离应在透镜的一倍焦距和二倍焦距之间D．要使墙上的像变大，应增大手机与透镜间的距离11．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是A．该凸透镜的焦距是20cmB．当u=15cm时，光屏上不能成像C．当u=25cm时成缩小的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜11cm处移动到30cm处的过程中，像逐渐变小12．在“探究凸透镜成像的规律”实验中，实验桌上有光具座、蜡烛、光屏、焦距分别为15cm和20cm的凸透镜L1和L2等器材，小明先将蜡烛、凸透镜、光屏正确安放在光具座上，如图所示.下列说法正确的是（）A．若凸透镜是L1，小明能在光屏上看到烛焰清晰的像B．若凸透镜是L1，小明将光屏向右移动适当的距离，光屏上能出现烛焰清晰的像C．若凸透镜是L2，小明将光屏移到60cm刻度线处，光屏上能出现烛焰清晰的像D．若凸透镜是L2，小明将光屏移到70cm刻度线处，光屏上能出现烛焰清晰的像二、填空题13．如图所示，这只眼睛存在视力问题。

北师大版物理八年级下册第六章知识点+测试题第六章：常见的光学仪器一.基本知识点归纳：1.凸透镜:有两个虚焦点。

1)外观：表面是球面的一部分，中间厚，边缘薄，由透明材料制成。

2）光学特点：对光线具有会聚作用①正确看待凸透镜对光线的会聚作用：光线经透镜折射后，折射光线相对于入射光线原来的传播方向，更靠近主轴。

②凸透镜越厚，它表面的弯曲程度越大，折光能力越强，其焦距越短。

3）成像规律及应用：①U>2f:f＜V＜2f，成倒立缩小的实像应用：照相机②U=2f:V=2f，成倒立等大的实像应用：——③2f>U>f:V＞2f，成倒立放大的实像应用：幻灯机，投影仪④U＜ｆ：成正立放大的虚像应用：放大镜规律简化总结：①一倍焦距分虚实，两倍焦距分大小。

②成实像时：物远像近，物近像远，像近像小，像远像大。

③成虚像时：物远像远，物近像近，像近像小，像远像大。

④成实像时，像与物比较：上下，左右均相反；而成虚像时，像与物上下，左右均相同。

这点与平面镜有所区别！2．光学仪器的操作1）照相机的操作：①若要扩大照相范围，就要让像变小，具体操作方法是：增大照相机与被拍照物体的距离以增大物距，同时缩短暗箱长度以减小相距．②照相机镜头上沾有少量灰尘对成像效果影响不大,灰尘由于距离镜头太近，故它不会通过凸透镜成实像呈现在底片上。

但它会遮挡住部分射到镜头上的光，使像的亮度受到一定的影响。

2）幻灯机的操作：①由于物体通过幻灯机的镜头成的是倒立的像，故幻灯片要倒插。

②若觉得屏幕上的图像太小，则应该减小幻灯片到镜头的距离，同时增大镜头到屏幕的距离。

3）放大镜的操作：①要利用放大镜看到物体正立放大的虚像，必须保证物体到放大镜的距离小于一倍焦距。

若物体到放大镜的距离大于一倍焦距，则我们看到的就是倒立的实像了。

②如果要想将物体的像放大得更多一些，则应该稍稍增大物体到放大镜的距离，但要保证这个距离不能超过一倍焦距。

3.眼睛1)原理:U>2f,成倒立缩小的实像(与照相机相同)眼睛的晶状体相当于照相机的镜头，瞳孔相当于照相机的光圈，眼睑相当于照相机的快门，视网膜相当于照相机的底片。

第六章常见的光学仪器第一节透镜1．（上海19大同中学杯）如图所示，有一圆柱形玻璃体，在它的中心轴线上有一球形气泡，柱体低面是磨砂的毛面，当平行光沿轴方向向下照射时，在磨砂的毛面上可能会看到（）A．圆形亮斑 B．圆型暗斑C．圆形暗斑且中心有一亮点 D．圆形亮斑且中心有一暗点2．(11常州) 在淹城民俗街上，小明对一雕刻于半粒大米(上圆下平) 上的微雕作品“”产生了浓厚兴趣。

(1)为看清微雕作品上的文字和图像，小明应利用如图所示透镜中的 (选填序号)进行观察。

(2)正确选择透镜后，小明拿透镜正对着太阳光，再把一张纸放在它的另一侧，当在纸上呈现一个最小最亮的光斑时，测得这个光斑到透镜的距离为5 cm。

(3)透过透镜观察微雕作品“”，小明看到的像如图所示，此时透镜到微雕作品的距离是。

A．小于5 cm B．大于5 cm且小于10 cmC．等于10 cm D．大于10 cm3．（10年学而思杯初二）如图所示Ｓ是发光体，Ｓ′是它通过凸透镜成所的像，请画出凸透镜的位置并找出焦点（一个即可）。

4．（10年学而思杯初二）实验中有时需要将一束平行光变成细平行光，这可以利用两块透镜的组合来解决，请在下图的两个方框中各画出一种组合方式。

5．（趣味链接）西汉淮南王刘安（公元前179~前122年）和门客著有《淮南鸿烈》，又名《淮南子》。

《淮南子•万毕术》记载：“削冰令圆，举以向日，以艾承其影则火。

”这就是说，把一块洁净的冰两面削成球面状，实际上就是用洁净的冰块削成一凸透镜，用它对着太阳，使平行的太阳光折射，让太阳光的能量聚集到焦点上，再把易燃的艾绒放到焦点处，最后被点着起火。

你认为该方法可行吗？试用你所学的知识解释其中的道理。

参考答案1．D 【解析】当平行光沿轴方向向下照射时，对准气泡周围入射的光，方向不变，在磨砂面（相当于“光屏”）上有光到达，形成亮斑。

气泡和它竖直方向上、下层玻璃共同的作用相当于一个凹透镜，即平行光经这个“凹透镜”后会发散，使磨砂面中心无光，形成暗斑。

一、选择题1．如图是近视眼和远视眼的成因示意图，下列说法正确的是（）A．甲是远视眼，应佩带凹透镜矫正B．甲是远视眼，晶状体折光能力较弱C．乙是近视眼，应佩带凸透镜矫正D．乙是近视眼，晶状体折光能力较弱2．在研究凸透镜成像规律的实验中，当蜡烛和透镜放在图所示的位置时，移动光屏到55cm刻度处，光屏上得到清晰的像。

若透镜位置不变，将蜡烛移到25cm刻度处，则以下判断正确的是（）①移动光屏，一定可以在屏上得到倒立放大的像②移动光屏，可能在屏上得到倒立缩小的像③移动光屏，再次成像的像距为30cmA．只有①B．①和②C．①和③D．②和③3．下列说法正确的是（）A．凸透镜对光线具有发散作用B．虚像一定是正立的，不能用光屏来承接C．小孔成像形成的像一定是倒立的虚像D．商贩在橘子上打蜡，使橘子看起来更光亮，利用了光的漫反射4．我们可以看到露水下的花脉更“清晰”，此中露水相当于（）A．照相机B．幻灯机C．投影仪D．放大镜5．如图所示有四幅图，能说明近视眼的成因及矫正的是（）A．甲、丁B．乙、丙C．乙、丁D．甲、丙6．如图所示，通过透镜的光路图正确的是（）A．B．C．D．7．高老师戴着眼镜正在批作业，听到远处有学生叫她，为了看清该学生的容貌，高老师立即摘下眼镜跟这位学生打招呼．下列说法正确的是A．高老师所戴眼镜的镜片是凸透镜B．高老师是近视眼C．高老师不戴眼镜看近物时，物体的像会成在视网膜前方D．高老师的眼球前后径可能过长或晶状体曲度可能过大8．某同学用自制的水凸透镜做凸透镜成像实验，在光屏上得到到了清晰的像，如图所示．他继续向水凸透镜内注水，使水凸透镜的焦距变小，如果不改变蜡烛和凸透镜的位置，要在光屏上再次成清晰的像（）A．光屏应向左移动，成缩小的像B．光屏应向右移动，成放大的像C．光屏应向左移动，成放大的像D．光屏应向右移动，成缩小的像9．夜晚，发着光的小萤火虫从放大镜的2倍焦距处沿着主光轴匀速飞行过程中，萤火虫发出的通过放大镜部分的光逐渐减少，则萤火虫的像（）A．远离放大镜，平均速度小于萤火虫的飞行速度B．远离放大镜，平均速度大于萤火虫的飞行速度C．靠近放大镜，平均速度小于萤火虫的飞行速度D．靠近放大镜，平均速度大于萤火虫的飞行速度10．手机扫描二维码，相当于给二维码照了一张照片，如图是市民用手机扫描物品上的二维码，查看相关信息，下列说法中正确的是A．摄像头是一个凹透镜B．二维码位于摄像头的二倍焦距以外C．二维码位于摄像头的一倍焦距和二倍焦距之间D．当二维码超出手机上设定的方框时，物品不动，把手机靠近物品11．一凸透镜的焦距为15cm，将点燃的蜡烛从离凸透镜40cm处沿主光轴移到20cm处的过程中，像的大小和像距的变化情况是（）A．像变大，像距变大B．像变小，像距变小C．像变大，像距变小D．像变小，像距变大12．在“探究凸透镜成像的规律”实验中，实验桌上有光具座、蜡烛、光屏、焦距分别为15cm和20cm的凸透镜L1和L2等器材，小明先将蜡烛、凸透镜、光屏正确安放在光具座上，如图所示.下列说法正确的是（）A．若凸透镜是L1，小明能在光屏上看到烛焰清晰的像B．若凸透镜是L1，小明将光屏向右移动适当的距离，光屏上能出现烛焰清晰的像C．若凸透镜是L2，小明将光屏移到60cm刻度线处，光屏上能出现烛焰清晰的像D．若凸透镜是L2，小明将光屏移到70cm刻度线处，光屏上能出现烛焰清晰的像二、填空题13．凸透镜对光线有 ______ 作用，如图所示的透镜中，图 ______ 是凸透镜，图 ______ 是凹透镜。

八年级物理下册第六章《常见的光学仪器》单元测试姓名：班级：分数：（满分：100分时间：90分钟）一、选择题（36分）（每小题只有一个选项最符合题意）1.如图方框中透镜放置正确的有（）①②图1③④A．①②③B．②③④C．①③D．①②③④2．如图2所示，让一束平行于主光轴的光线经过一透镜，在光屏上得到一个最小、最亮的光斑。

下列说法不正确的是（）图2A.凸透镜的特点是中间厚、边缘薄B.凸透镜是虚焦点C.凸透镜对光有会聚作用D.该凸透镜的焦距10cm3．如图所示，图中成实像的是（）①放大镜看字②照相机照相③用幻灯机放幻灯片④平面镜中的像A．①②B．②③C．①③D．③④4．如图，同学们正在用“自拍神器”摄影留念。

与用手直接拿手机自拍相比，利用自拍杆可以（）A．增大物距，减小像的大小，从而增大取景范围B．减小物距，减小像的大小，从而减小取景范围C．增大物距，增大像的大小，从而减小取景范围D．减小物距，增大像的大小，从而增大取景范围5．小乐用放大镜看指纹时，觉得指纹的像太小，为使指纹的像大一些，正确的做法是（）A．眼睛和手指不动，让放大镜离手指稍近些B．眼睛和手指不动，让放大镜离手指稍远些C．放大镜和手指不动，让眼睛离放大镜稍近些D．放大镜和手指不动，让眼睛离放大镜稍远些6．在探究凸透镜成像规律实验中，当烛焰位于距离凸透镜一倍焦距以内时，人眼观察到烛焰成像的情形是图中的（）7．如图所示，a、b、c、d在凸透镜主光轴上，F为焦点。

若保持凸透镜和光屏的位置不变，则物体放在哪个位置时，可能在光屏上观察到物体的像（）A．a点B．b点C．c点D．d点8．物体放在凸透镜前12cm时，在透镜另一侧的光屏上成一个倒立放大的像；则当物体距该透镜8cm时，所成的像可能是（）A倒立缩小的像B倒立等大的像C倒立放大的像D正立等大的虚像9．在“探究凸透镜成像的规律”实验中，下列说法正确的是（）A．将蜡烛移至a处时，移动光屏，可看见放大、正立的实像B．将蜡烛移至b处时，移动光屏，可看见缩小、倒立的实像C．将蜡烛移至c处时，移动光屏，可看见放大、倒立的实像D．将蜡烛移至d处时，移动光屏，可看见放大、正立的虚像10.小红同学学习了“小孔成像”、“平面镜成像”和“凸透镜成像”的知识后，总结出关于“实像”和“虚像”的一些特点，错误的是（）A．虚像不可以用光屏承接B．实像可以是放大的，也可以是缩小的C．既有等大实像，也有等大虚像D．观察实像时有光进入人眼，观察虚像时没有光进入人眼11．关于显微镜和天文望远镜所成的像和所观察到的像，下列说法中正确的是（）A.用显微镜观察到的是虚像，用望远镜看到的是实像B.用显微镜观察到的是实像，用望远镜看到的是虚像C.目镜成的是实像，物镜成的是虚像D.目镜成的是虚像，物镜成的是实像12．如图4所示，关于近视眼和远视眼，下列说法正确的是（）A．甲为近视眼，应佩戴凸透镜矫正B．乙为近视眼，应佩戴凹透镜矫正C．甲为远视眼，应佩戴凹透镜矫正D．乙为远视眼，应佩戴凸透镜矫正图4图513．在探究凸透镜成像规律的实验中，将蜡烛放在凸透镜前适当位置，调节光屏位置得到清晰的像。

常见的光学仪器第一节透镜A组1.透镜有___________透镜和_____________透镜两种.透镜是利用光的_______规律工作的.2.现有五种光学元件（如图6-1甲所示），乙图是光路图，方框中可放入的元件为（）A.2或4.B.1或5.C.1或3或5.D.2或3或4.3.在图6-2的甲、乙两图中画出经过透镜的折射光线.4.下列说法中正确的是（）A.光线通过凸透镜后，折射光线会聚于一点，这一点就是凸透镜的焦点.B.焦点到透镜光心的距离叫做焦距，用f表示.C.凸透镜只对平行光线有会聚作用.D.凸透镜对光线有会聚作用，所以通过凸透镜的光线一定相交于一点.5.将一个发光的小灯泡放在凸透镜的焦点上，它发出的光通过凸透镜后，将（）A.变为发散光线.B.会聚在焦点上.C.变为平行光线.D.方向不变.6.在有阳光的情况下，给你一张纸和一把刻度尺，如何粗略地测出凸透镜的焦距？B组1.为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于雨水进入饮料瓶后对光的作用相当于一个__________镜，它对太阳光的___________作用，可能会导致森林火灾.2.凸透镜的焦距是表示凸透镜对光线会聚能力的一个物理量，两个直径相同的凸透镜，它们的焦距分别为4cm和6cm，那么焦距为__________cm的凸透镜对光线会聚的能力强一些.3.根据光线通过方框前后的方向（如图6-3所示），在方框内填入适当的透镜，并标出主轴的大致位置.4.如图6-4所示画出了光线通过透镜前后的光路，请在虚线框内填上适当的透镜.5.一个寒冷而干燥的晴天，一支地质勘测队来到一片散落着枯枝败叶的荒野，附近有一条小河，河边还结着厚厚的冰，他们想休息一下，烧水做饭，却忘了带火柴和打火机，你能为他们想出办法吗？6.如图6-5所示，用粗铁丝弯成圆圈，圆圈上蒙一层透明的塑料薄膜.在薄膜上面倒入适量的水，薄膜受到水的压力作用下坠，形成了水透镜.将水透镜支在一定的高度，让阳光穿过透镜，在地面上聚焦(得到最小、最圆的亮点），便可以将放在地面的纸片点燃.请你课后做一做，并写出你做的水透镜的焦距大约是多少.第一节透镜A组1、凸，凹，折射。

一、选择题1．关于实像和虚像，下列说法正确的是（ ）A ．实像能呈现在光屏上，虚像不能呈现在光屏上B ．实像能用眼睛观察到，虚像则不能，因为虚像是人的幻觉C ．虚像是光线实际会聚而成，实像是光线的反向延长线相交而成的D ．实像都倒立，虚像都是正立放大的2．小明将一只点燃的蜡烛放在凸透镜前18cm 处，光屏上得到了烛焰倒立、放大的清晰的像，然后他在蜡烛和凸透镜之间放置了一个远视眼镜片，如图所示，则下列说法中错误的是（ ）A ．凸透镜的焦距可能为10cmB ．凸透镜的焦距可能为15cmC ．小明可将光屏远离凸透镜在光屏上重新得到清晰的像D ．放置远视眼镜片后光屏上烛焰的像变模糊了3．将某一物体放在距一个凸透镜30厘米处，物体通过凸透镜所成像在凸透镜的另一侧60厘米处，由此可以判定像是（ ）A ．倒立放大的实像B ．正立放大的实像C ．正立缩小的实像D ．倒立缩小的实像4．我们可以看到露水下的花脉更“清晰”，此中露水相当于（ ）A ．照相机B ．幻灯机C ．投影仪D ．放大镜 5．如图所示，AC 为入射光线，CB 为折射光线．且<AO OB ．已知8OA cm =．该凸透镜的焦距可能是A ．4f cm =B ．6f cm =C ．8f cm =D ．9f cm = 6．如下图所示的四幅图中，分别表示远视眼成像情况和矫正做法的是A．②、①B．③、①C．②、④D．③、④7．下列与光现象有关的说法中错误的是（）A．手影是根据光的直线传播形成的B．老花镜的镜片是用凸透镜制成的C．照相机利用了凸透镜能成倒立缩小的虚像的原理D．色光的三原色是红、绿、蓝8．实验室备有甲、乙、丙三个凸透镜，三个实验小组分别用这三个凸透镜探究凸透镜成像规律，实验时，当蜡烛到透镜的距离都为12cm时，甲、乙、丙三透镜分别成缩小的实像、放大的虚像、放大的实像，则这三个透镜的焦距f甲、f乙、f丙的大小关系为（）A．f甲＞f乙＞f丙B．f乙＞f丙＞f甲C．f乙＞f甲＞f丙D．f丙＞f乙＞f甲9．做凸透镜成像实验，当蜡烛距透镜15cm时，在光屏上成放大的像，则下列说法错误的是A．蜡烛距透镜45 cm时，一定成缩小的实像B．蜡烛距透镜20 cm时，一定成放大的实像C．蜡烛距透镜18 cm时，可能成放大的实像D．蜡烛距透镜6 cm时，一定成放大的虚像10．下列三件光学仪器中，能使光的传播方向发生改变的：①平面镜②凸透镜③凹透镜A．只有① B．只有①和② C．只有①和③ D．有①、②、③11．如图所示，A. B均为凸透镜主光轴上的点，光线AC折射后经过B点，且AO=12cm，OB=16cm，该凸透镜的焦距可能是A．6cm B．7cm C．8cm D．9cm12．如图所示，将凸透镜固定在光具座上某位置（图中未标出），点燃的蜡烛放在光具座上的a点，调节光屏的位置，在光屏上得到烛焰清晰、缩小、倒立的像，将蜡烛从a点滑到b点后，再移动光屏，屏上得到清晰的像变小．则A．凸透镜位于a点左侧B．凸透镜位于b点右侧C．蜡烛在a点时，物距小于2倍焦距D．蜡烛在b点时，像距大于2倍焦距二、填空题13．今年十一期间，小明与爸爸驾车去沈阳游玩，汽车在高速路上快速行驶，小明发现后视中后面汽车的像越来越小，如图所示，若以小明为参照物，后面的汽车是向_____（选填“前”或“后”）运动的。

《第六章常见的光学仪器》知识点归纳第六章主要介绍了常见的光学仪器，涵盖了显微镜、望远镜、光谱仪、干涉仪、分光计等。

以下是该章节的知识点归纳：
1.显微镜：
-显微镜通过放大物体的图像来观察微观结构。

-光学显微镜使用透镜来放大物体的图像。

-透射电子显微镜和扫描电子显微镜使用电子束来放大物体的图像。

-相差显微镜和荧光显微镜是常见的光学显微镜。

2.望远镜：
-望远镜用于观察远处的天体。

-折射望远镜使用透镜将入射光线折射来放大图像。

-反射望远镜使用反射镜将入射光线反射来放大图像。

-天文望远镜和光学望远镜是常见的望远镜类型。

3.光谱仪：
-光谱仪用于分析物质的光谱特征。

-分光仪通过将入射光分散成不同波长的光束来进行光谱分析。

-分光光度计通过测量不同波长光的吸收或发射来定量分析物质。

-红外光谱仪和紫外-可见光谱仪是常见的光谱仪。

4.干涉仪：
-干涉仪用于测量光的干涉现象。

-杨氏双缝干涉实验是干涉仪的基本原理。

-干涉仪可以用来测量波长、折射率、薄膜厚度等。

-迈克尔逊干涉仪和迪克逊干涉仪是常见的干涉仪。

5.分光计：
-分光计用于测量和分析光线的色散性质。

-分光计通过将入射光线经过光栅或棱镜分散来进行测量。

-分光计可以用来测量物质的光谱特性、波长、频率等。

-分光光度计和偏振分光计是常见的分光计。

以上是第六章常见的光学仪器的知识点归纳。

通过学习这些仪器，我们可以更好地了解光学原理，应用于不同领域的科学研究和实验中。

一、选择题1．下列与凸透镜有关的说法错误的是（）A．阳光通过凸透镜可以点燃纸屑，是利用了凸透镜对光的会聚作用B．借助放大镜看地图时，地图到放大镜的距离应小于1倍焦距C．凸透镜所成像的虚实、大小、正倒跟物体到凸透镜的距离有关D．投影仪能使物体在屏幕上成正立、放大的虚像2．如图所示，为控制新型冠状病毒肺炎疫情，重庆市第一中学校正校门安装了人脸识别及测温系统，该系统使用时只需要面对屏幕上的摄像头，系统会自动将测试者面部信息与学校备案系统相匹配，整个测试过程十分便捷。
