《 常见的光学仪器》知识点归纳

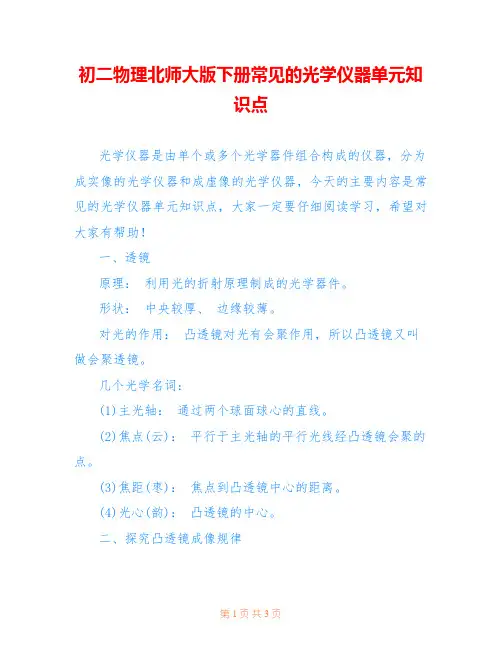

初二物理北师大版下册常见的光学仪器单元知识点光学仪器是由单个或多个光学器件组合构成的仪器，分为成实像的光学仪器和成虚像的光学仪器，今天的主要内容是常见的光学仪器单元知识点，大家一定要仔细阅读学习，希望对大家有帮助！一、透镜原理：利用光的折射原理制成的光学器件。

形状：中央较厚、边缘较薄。

对光的作用：凸透镜对光有会聚作用，所以凸透镜又叫做会聚透镜。

几个光学名词：(1)主光轴：通过两个球面球心的直线。

(2)焦点(云)：平行于主光轴的平行光线经凸透镜会聚的点。

(3)焦距(枣)：焦点到凸透镜中心的距离。

(4)光心(韵)：凸透镜的中心。

二、探究凸透镜成像规律探究目的：探究物体通过凸透镜成像的虚实、大小、正倒跟物距的关系。

探究结论：(1)当物体位于凸透镜圆倍焦距之外时，成倒立、缩小的实像;(2)当物体位于凸透镜的焦距与圆倍焦距之间时，成倒立、放大的实像;(3)当物体位于凸透镜焦点以内时，成正立、放大的虚像。

三、生活中的透镜镜头相当于一个凸透镜，投影片上的图案通过它形成一个放大的像。

投影仪上还安装有一个平面镜，它的作用是改变光的传播方向，使射向天花板的光投射在墙面或屏幕上。

四、眼睛和眼镜主要结构：有角膜、瞳孔、晶状体、睫状体、玻璃体和视网膜。

视物原理：物体在视网膜上成倒立、缩小的实像。

来自物体的光线通过瞳孔，经过晶状体成像在视网膜上，再经过通往大脑的神经传到大脑，经过大脑处理，我们就看到了物体。

常见的光学仪器单元知识点的全部内容就是这些，不知道大家是否学会了呢？大家一定要好好利用新学期认真学习，预祝大家可以在新学期取得优异的成绩！。

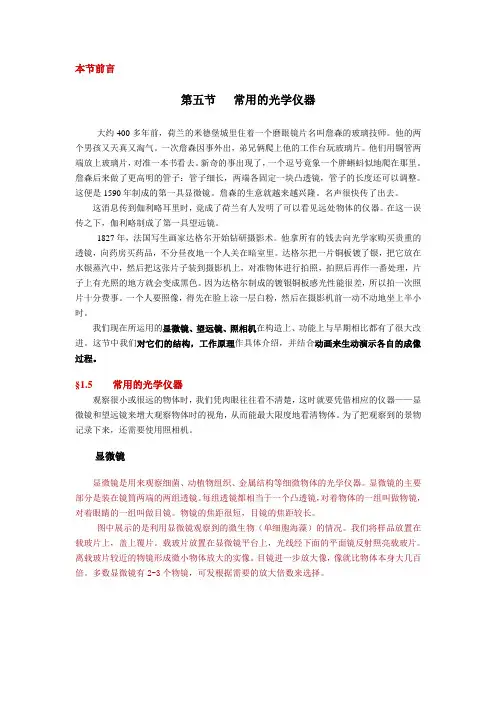

本节前言第五节常用的光学仪器大约400多年前，荷兰的米德堡城里住着一个磨眼镜片名叫詹森的玻璃技师。

他的两个男孩又天真又淘气。

一次詹森因事外出，弟兄俩爬上他的工作台玩玻璃片。

他们用铜管两端放上玻璃片，对准一本书看去。

新奇的事出现了，一个逗号竟象一个胖蝌蚪似地爬在那里。

詹森后来做了更高明的管子：管子细长，两端各固定一块凸透镜，管子的长度还可以调整。

这便是1590年制成的第一具显微镜。

詹森的生意就越来越兴隆。

名声很快传了出去。

这消息传到伽利略耳里时，竟成了荷兰有人发明了可以看见远处物体的仪器。

在这一误传之下，伽利略制成了第一具望远镜。

1827年，法国写生画家达格尔开始钻研摄影术。

他拿所有的钱去向光学家购买贵重的透镜，向药房买药品，不分昼夜地一个人关在暗室里。

达格尔把一片铜板镀了银，把它放在水银蒸汽中，然后把这张片子装到摄影机上，对准物体进行拍照，拍照后再作一番处理，片子上有光照的地方就会变成黑色。

因为达格尔制成的镀银铜板感光性能很差，所以拍一次照片十分费事。

一个人要照像，得先在脸上涂一层白粉，然后在摄影机前一动不动地坐上半小时。

我们现在所运用的显微镜、望远镜、照相机在构造上、功能上与早期相比都有了很大改进。

这节中我们对它们的结构，工作原理作具体介绍，并结合动画来生动演示各自的成像过程。

§1.5常用的光学仪器观察很小或很远的物体时，我们凭肉眼往往看不清楚，这时就要凭借相应的仪器——显微镜和望远镜来增大观察物体时的视角，从而能最大限度地看清物体。

为了把观察到的景物记录下来，还需要使用照相机。

显微镜显微镜是用来观察细菌、动植物组织、金属结构等细微物体的光学仪器。

显微镜的主要部分是装在镜筒两端的两组透镜。

每组透镜都相当于一个凸透镜，对着物体的一组叫做物镜，对着眼睛的一组叫做目镜。

物镜的焦距很短，目镜的焦距较长。

图中展示的是利用显微镜观察到的微生物（单细胞海藻）的情况。

我们将样品放置在载玻片上，盖上覆片。

北师大版物理八年级下册第六章知识点+测试题第六章：常见的光学仪器一.基本知识点归纳：1.凸透镜:有两个虚焦点。

1)外观：表面是球面的一部分，中间厚，边缘薄，由透明材料制成。

2）光学特点：对光线具有会聚作用①正确看待凸透镜对光线的会聚作用：光线经透镜折射后，折射光线相对于入射光线原来的传播方向，更靠近主轴。

②凸透镜越厚，它表面的弯曲程度越大，折光能力越强，其焦距越短。

3）成像规律及应用：①U>2f:f＜V＜2f，成倒立缩小的实像应用：照相机②U=2f:V=2f，成倒立等大的实像应用：——③2f>U>f:V＞2f，成倒立放大的实像应用：幻灯机，投影仪④U＜ｆ：成正立放大的虚像应用：放大镜规律简化总结：①一倍焦距分虚实，两倍焦距分大小。

②成实像时：物远像近，物近像远，像近像小，像远像大。

③成虚像时：物远像远，物近像近，像近像小，像远像大。

④成实像时，像与物比较：上下，左右均相反；而成虚像时，像与物上下，左右均相同。

这点与平面镜有所区别！2．光学仪器的操作1）照相机的操作：①若要扩大照相范围，就要让像变小，具体操作方法是：增大照相机与被拍照物体的距离以增大物距，同时缩短暗箱长度以减小相距．②照相机镜头上沾有少量灰尘对成像效果影响不大,灰尘由于距离镜头太近，故它不会通过凸透镜成实像呈现在底片上。

但它会遮挡住部分射到镜头上的光，使像的亮度受到一定的影响。

2）幻灯机的操作：①由于物体通过幻灯机的镜头成的是倒立的像，故幻灯片要倒插。

②若觉得屏幕上的图像太小，则应该减小幻灯片到镜头的距离，同时增大镜头到屏幕的距离。

3）放大镜的操作：①要利用放大镜看到物体正立放大的虚像，必须保证物体到放大镜的距离小于一倍焦距。

若物体到放大镜的距离大于一倍焦距，则我们看到的就是倒立的实像了。

②如果要想将物体的像放大得更多一些，则应该稍稍增大物体到放大镜的距离，但要保证这个距离不能超过一倍焦距。

3.眼睛1)原理:U>2f,成倒立缩小的实像(与照相机相同)眼睛的晶状体相当于照相机的镜头，瞳孔相当于照相机的光圈，眼睑相当于照相机的快门，视网膜相当于照相机的底片。

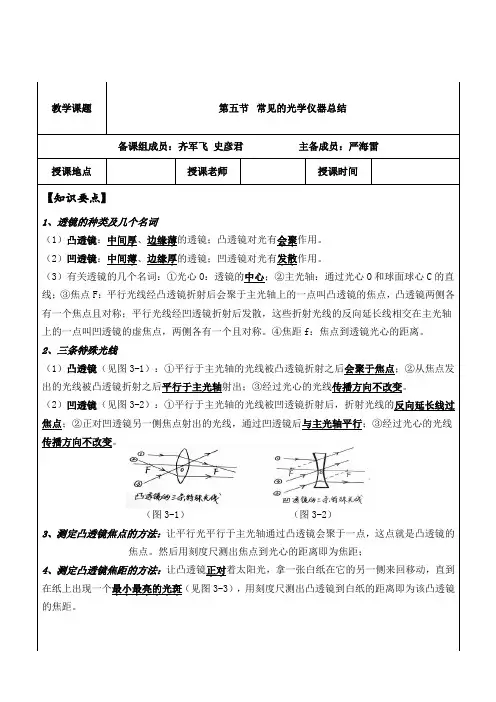

教学课题第五节常见的光学仪器总结备课组成员：齐军飞史彦君主备成员：严海雷授课地点授课老师授课时间【知识要点】1、透镜的种类及几个名词（1）凸透镜：中间厚．、边缘薄．的透镜；凸透镜对光有会聚．．作用。

（2）凹透镜：中间薄．、边缘厚．的透镜；凹透镜对光有发散．．作用。

（3）有关透镜的几个名词：①光心O：透镜的中心；②主光轴：通过光心O和球面球心C的直线；③焦点F：平行光线经凸透镜折射后会聚于主光轴上的一点叫凸透镜的焦点，凸透镜两侧各有一个焦点且对称；平行光线经凹透镜折射后发散，这些折射光线的反向延长线相交在主光轴上的一点叫凹透镜的虚焦点，两侧各有一个且对称。

④焦距f：焦点到透镜光心的距离。

2、三条特殊光线（1）凸透镜（见图3-1）：①平行于主光轴的光线被凸透镜折射之后会聚于焦点；②从焦点发出的光线被凸透镜折射之后平行于主光轴射出；③经过光心的光线传播方向不改变。

（2）凹透镜（见图3-2）：①平行于主光轴的光线被凹透镜折射后，折射光线的反向延长线过焦点；②正对凹透镜另一侧焦点射出的光线，通过凹透镜后与主光轴平行；③经过光心的光线传播方向不改变。

（图3-1）（图3-2）3、测定凸透镜焦点的方法：让平行光平行于主光轴通过凸透镜会聚于一点，这点就是凸透镜的焦点。

然后用刻度尺测出焦点到光心的距离即为焦距；4、测定凸透镜焦距的方法：让凸透镜正对．．着太阳光，拿一张白纸在它的另一侧来回移动，直到在纸上出现一个最小最亮的光斑．．．．．．．（见图3-3），用刻度尺测出凸透镜到白纸的距离即为该凸透镜的焦距。

探究凸透镜成像规律1、探究凸透镜成像规律实验：（1）用到的实验器材有：光具座、蜡烛、凸透镜、光屏。

（2）实验过程：①把蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，调整它们的高度，使烛焰、凸透镜、光屏的中心大致在同一高度．．．．；②把凸透镜放在光具座中央，把蜡烛放在离凸透镜尽量远的位置上，调整光屏到透镜的距离（即像距），使烛焰在光屏上成一个清晰的像，观察像的大小、正倒情况，测出物距和像距；③调节蜡烛的位置，重复以上操作。

（初中）八年级物理《常见的光学仪器》知识点复习梳理详解汇总一：透镜（三条特殊光线作图）凸透镜：（会聚作用）凹透镜：（发散作用）1、过心不变1、过心不变2、过焦平行2、延长线过焦，平行于主光轴3、平行过焦3、平行光线，反向延长线过焦点焦点：平行光线通过凸透镜会形成一个最小的最亮的光斑，斑点就是焦点。

焦距：焦点到光心的距离。

二：凸透镜成像的规律和应用（成像原理：光的折射）烛焰中心、透镜中心、光屏中心三者在同一高度。

目的：使像成在光屏中央蜡烛燃烧变短，像会偏上。

调节方法：1、光屏向上移2、蜡烛像上移3、透镜向下移遮住透镜，像的性质不变，但会变暗，进入透镜的光线会变少。

光屏上找不到像的原因：1、蜡烛在一倍焦距处2、蜡烛在一倍焦距内3、三者的中心不在同一高度光屏上出现像时，透镜位置不变，将蜡烛和光屏互换位置，光屏上依然可以出现清晰地像。

或者物距和像距互换：只移动透镜，使原来的像距等于现在的物距，原来的物距等于像距。

像的大小发生变化。

（原理：折射光路是可逆的）**物与像的最小距离，当物距等于像距时，距离最小等于4f。

当蜡烛大于二倍焦距时，蜡烛移动的距离（速度）大于光屏移动的距离（速度）当蜡烛在一倍焦距和二倍焦距之间时，蜡烛移动的距离（速度）小于光屏移动的距离（速度）口诀：一焦分虚实，二焦分大小。

物近像远像变大，物远像近像变小。

（成实像时）同左同右移动虚像同侧正，实像异侧倒。

注意：放大镜：靠近透镜，像变小。

远离透镜，像变大。

三：近视眼远视眼的成因和矫正近前凹，远后凸近视眼，晶状体变厚，对光线的偏折能力变强，焦距变短远视眼，晶状体变薄，对光线的偏折能力变弱，焦距变长四：显微镜望远镜目镜功能相同：成正立放大的虚像，相当于放大镜物镜：（显微镜）：倒立放大的实像相当于投影仪（望远镜）：倒立缩小的实像相当于照相机第六章运动和力（力、弹力，力的测量、重力）一：力的基本概念力的定义力产生的条件：1、两个物体（力不能离开物体而单独存在）2、作用（推、拉、挤、压、吸引、排斥）注：与接触和不接触没有关系分类：接触力（弹力摩擦力）非接触力（重力）力的单位：牛顿简称牛，用符号N表示。

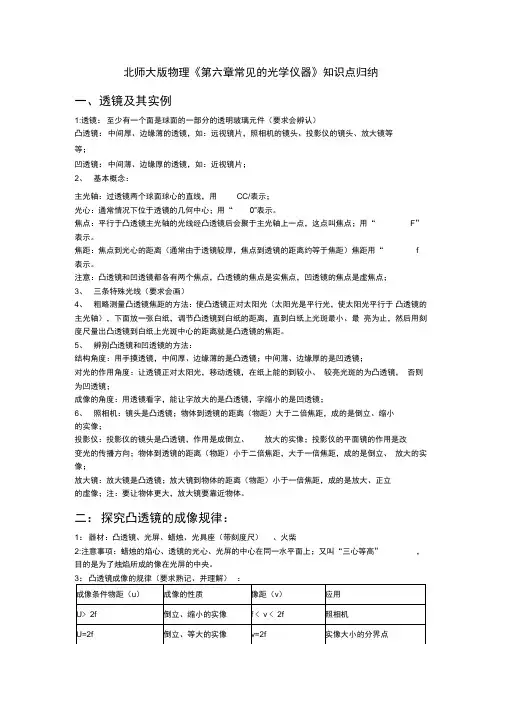

北师大版物理《第六章常见的光学仪器》知识点归纳一、透镜及其实例1:透镜：至少有一个面是球面的一部分的透明玻璃元件（要求会辨认）凸透镜：中间厚、边缘薄的透镜，如：远视镜片，照相机的镜头、投影仪的镜头、放大镜等等；凹透镜：中间薄、边缘厚的透镜，如：近视镜片；2、基本概念：主光轴：过透镜两个球面球心的直线，用CC/表示；光心：通常情况下位于透镜的几何中心；用“0”表示。

焦点：平行于凸透镜主光轴的光线经凸透镜后会聚于主光轴上一点，这点叫焦点；用“F”表示。

焦距：焦点到光心的距离（通常由于透镜较厚，焦点到透镜的距离约等于焦距）焦距用“f 表示。

注意：凸透镜和凹透镜都各有两个焦点，凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点；3、三条特殊光线（要求会画）4、粗略测量凸透镜焦距的方法：使凸透镜正对太阳光（太阳光是平行光，使太阳光平行于凸透镜的主光轴），下面放一张白纸，调节凸透镜到白纸的距离，直到白纸上光斑最小、最亮为止，然后用刻度尺量出凸透镜到白纸上光斑中心的距离就是凸透镜的焦距。

5、辨别凸透镜和凹透镜的方法：结构角度：用手摸透镜，中间厚、边缘薄的是凸透镜；中间薄、边缘厚的是凹透镜；对光的作用角度：让透镜正对太阳光，移动透镜，在纸上能的到较小、较亮光斑的为凸透镜，否则为凹透镜；成像的角度：用透镜看字，能让字放大的是凸透镜，字缩小的是凹透镜；6、照相机：镜头是凸透镜；物体到透镜的距离（物距）大于二倍焦距，成的是倒立、缩小的实像；投影仪：投影仪的镜头是凸透镜，作用是成倒立、放大的实像；投影仪的平面镜的作用是改变光的传播方向；物体到透镜的距离（物距）小于二倍焦距，大于一倍焦距，成的是倒立、放大的实像；放大镜：放大镜是凸透镜；放大镜到物体的距离（物距）小于一倍焦距，成的是放大、正立的虚像；注：要让物体更大，放大镜要靠近物体。

二：探究凸透镜的成像规律：1：器材：凸透镜、光屏、蜡烛、光具座（带刻度尺）、火柴2:注意事项：蜡烛的焰心、透镜的光心、光屏的中心在同一水平面上；又叫“三心等高”，目的是为了烛焰所成的像在光屏的中央。
