《常见的光学仪器》知识点归纳

教学课题第五节常见的光学仪器总结备课组成员：齐军飞史彦君主备成员：严海雷授课地点授课老师授课时间【知识要点】1、透镜的种类及几个名词（1）凸透镜：中间厚．、边缘薄．的透镜；凸透镜对光有会聚．．作用。

（2）凹透镜：中间薄．、边缘厚．的透镜；凹透镜对光有发散．．作用。

（3）有关透镜的几个名词：①光心O：透镜的中心；②主光轴：通过光心O和球面球心C的直线；③焦点F：平行光线经凸透镜折射后会聚于主光轴上的一点叫凸透镜的焦点，凸透镜两侧各有一个焦点且对称；平行光线经凹透镜折射后发散，这些折射光线的反向延长线相交在主光轴上的一点叫凹透镜的虚焦点，两侧各有一个且对称。

④焦距f：焦点到透镜光心的距离。

2、三条特殊光线（1）凸透镜（见图3-1）：①平行于主光轴的光线被凸透镜折射之后会聚于焦点；②从焦点发出的光线被凸透镜折射之后平行于主光轴射出；③经过光心的光线传播方向不改变。

（2）凹透镜（见图3-2）：①平行于主光轴的光线被凹透镜折射后，折射光线的反向延长线过焦点；②正对凹透镜另一侧焦点射出的光线，通过凹透镜后与主光轴平行；③经过光心的光线传播方向不改变。

（图3-1）（图3-2）3、测定凸透镜焦点的方法：让平行光平行于主光轴通过凸透镜会聚于一点，这点就是凸透镜的焦点。

然后用刻度尺测出焦点到光心的距离即为焦距；4、测定凸透镜焦距的方法：让凸透镜正对．．着太阳光，拿一张白纸在它的另一侧来回移动，直到在纸上出现一个最小最亮的光斑．．．．．．．（见图3-3），用刻度尺测出凸透镜到白纸的距离即为该凸透镜的焦距。

探究凸透镜成像规律1、探究凸透镜成像规律实验：（1）用到的实验器材有：光具座、蜡烛、凸透镜、光屏。

（2）实验过程：①把蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，调整它们的高度，使烛焰、凸透镜、光屏的中心大致在同一高度．．．．；②把凸透镜放在光具座中央，把蜡烛放在离凸透镜尽量远的位置上，调整光屏到透镜的距离（即像距），使烛焰在光屏上成一个清晰的像，观察像的大小、正倒情况，测出物距和像距；③调节蜡烛的位置，重复以上操作。

（初中）八年级物理《常见的光学仪器》知识点复习梳理详解汇总一：透镜（三条特殊光线作图）凸透镜：（会聚作用）凹透镜：（发散作用）1、过心不变1、过心不变2、过焦平行2、延长线过焦，平行于主光轴3、平行过焦3、平行光线，反向延长线过焦点焦点：平行光线通过凸透镜会形成一个最小的最亮的光斑，斑点就是焦点。

焦距：焦点到光心的距离。

二：凸透镜成像的规律和应用（成像原理：光的折射）烛焰中心、透镜中心、光屏中心三者在同一高度。

目的：使像成在光屏中央蜡烛燃烧变短，像会偏上。

调节方法：1、光屏向上移2、蜡烛像上移3、透镜向下移遮住透镜，像的性质不变，但会变暗，进入透镜的光线会变少。

光屏上找不到像的原因：1、蜡烛在一倍焦距处2、蜡烛在一倍焦距内3、三者的中心不在同一高度光屏上出现像时，透镜位置不变，将蜡烛和光屏互换位置，光屏上依然可以出现清晰地像。

或者物距和像距互换：只移动透镜，使原来的像距等于现在的物距，原来的物距等于像距。

像的大小发生变化。

（原理：折射光路是可逆的）**物与像的最小距离，当物距等于像距时，距离最小等于4f。

当蜡烛大于二倍焦距时，蜡烛移动的距离（速度）大于光屏移动的距离（速度）当蜡烛在一倍焦距和二倍焦距之间时，蜡烛移动的距离（速度）小于光屏移动的距离（速度）口诀：一焦分虚实，二焦分大小。

物近像远像变大，物远像近像变小。

（成实像时）同左同右移动虚像同侧正，实像异侧倒。

注意：放大镜：靠近透镜，像变小。

远离透镜，像变大。

三：近视眼远视眼的成因和矫正近前凹，远后凸近视眼，晶状体变厚，对光线的偏折能力变强，焦距变短远视眼，晶状体变薄，对光线的偏折能力变弱，焦距变长四：显微镜望远镜目镜功能相同：成正立放大的虚像，相当于放大镜物镜：（显微镜）：倒立放大的实像相当于投影仪（望远镜）：倒立缩小的实像相当于照相机第六章运动和力（力、弹力，力的测量、重力）一：力的基本概念力的定义力产生的条件：1、两个物体（力不能离开物体而单独存在）2、作用（推、拉、挤、压、吸引、排斥）注：与接触和不接触没有关系分类：接触力（弹力摩擦力）非接触力（重力）力的单位：牛顿简称牛，用符号N表示。

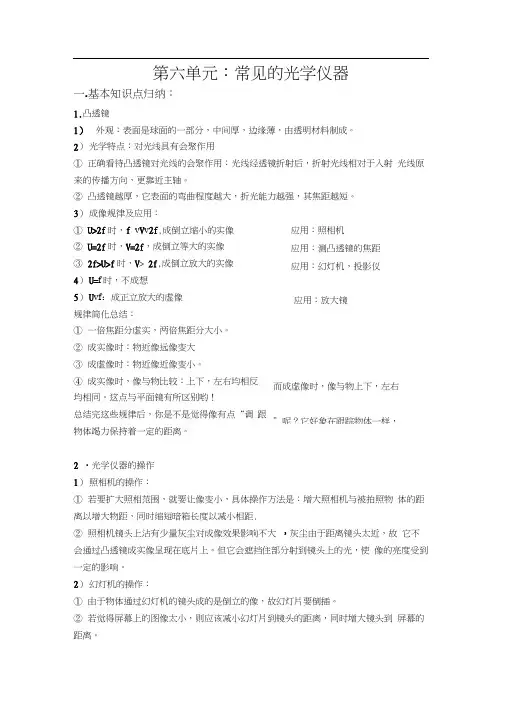

第六单元：常见的光学仪器一.基本知识点归纳：1.凸透镜1） 外观：表面是球面的一部分，中间厚，边缘薄，由透明材料制成。

2） 光学特点：对光线具有会聚作用① 正确看待凸透镜对光线的会聚作用：光线经透镜折射后，折射光线相对于入射 光线原来的传播方向，更靠近主轴。

② 凸透镜越厚，它表面的弯曲程度越大，折光能力越强，其焦距越短。

3） 成像规律及应用：① U>2f 时，f v V v 2f ,成倒立缩小的实像② U=2f 时，V=2f ，成倒立等大的实像③ 2f>U>f 时，V > 2f ,成倒立放大的实像4） U=f 时，不成想5） U vf ：成正立放大的虚像规律简化总结：① 一倍焦距分虚实，两倍焦距分大小。

② 成实像时：物近像远像变大③ 成虚像时：物近像近像变小。

④ 成实像时，像与物比较：上下，左右均相反均相同。

这点与平面镜有所区别哟！总结完这些规律后，你是不是觉得像有点“调 跟物体竭力保持着一定的距离。

2 •光学仪器的操作1） 照相机的操作：① 若要扩大照相范围，就要让像变小，具体操作方法是：增大照相机与被拍照物 体的距离以增大物距，同时缩短暗箱长度以减小相距.② 照相机镜头上沾有少量灰尘对成像效果影响不大 ，灰尘由于距离镜头太近，故 它不会通过凸透镜成实像呈现在底片上。

但它会遮挡住部分射到镜头上的光，使 像的亮度受到一定的影响。

2） 幻灯机的操作：① 由于物体通过幻灯机的镜头成的是倒立的像，故幻灯片要倒插。

② 若觉得屏幕上的图像太小，则应该减小幻灯片到镜头的距离，同时增大镜头到 屏幕的距离。

应用：照相机 应用：测凸透镜的焦距 应用：幻灯机，投影仪应用：放大镜 而成虚像时，像与物上下，左右 ”呢？它好象在跟踪物体一样，3）放大镜的操作：①要利用放大镜看到物体正立放大的虚像，必须保证物体到放大镜的距离小于一倍焦距。

若物体到放大镜的距离大于一倍焦距，则我们看到的就是倒立的实像了。

第六章常见的光学仪器1、叫做凸透镜，它的光学符号是，它对平行光线具有作用；叫做凹透镜，它的光学符号是，它对平行光线具有作用。

2、透镜的基本概念有：①主轴；②光心；③焦点（F），对凸透镜来讲，它是的会聚点，对凹透镜来讲，它是的会聚点，并且这是一个焦点；④焦距（f），叫做焦距。

3、凸透镜有个实焦点，凹透镜有个虚焦点。

小明要用小灯泡和透镜制作一个平行光源，他应该选择透镜，小灯泡应放在所选透镜处。

4、“削冰取火”是把冰块削成，根据其对光线有作用，而达到取火的目的。

5、凸透镜光路作图的规则有：（1）；（2）。

6、凹透镜光路作图的规则有：（1）；（2）。

7、在探究凸透镜成像的实验中：（1）凸透镜、光屏、蜡烛在光具座上安装的合理顺序应是、、，除此以外还应使它们的中心所处的高度要。

（2）在保持凸透镜的位置不变时，为了得到不同的像，应调节和之间的距离；为了得到清晰的实像，应调节和之间的距离。

（3）已知所用凸透镜的焦距是10cm, ①若要得到倒立、缩小的实像，蜡烛应放在离凸透镜的范围里，这时的像将出现在的范围里，移动光屏在屏上找到所要求的像（填“能”或“不能”）；②若要得到倒立、等大的实像，蜡烛应放在离凸透镜处，这时的像将出现在处，移动光屏在屏上找到所要求的像（填“能”或“不能”）；③若要得到倒立、放大的实像，蜡烛应放在离凸透镜的范围里，这时的像将出现在的范围里，移动光屏在屏上找到所要求的像（填“能”或“不能”）；④若要得到正立、放大的虚像，蜡烛应放在离凸透镜的范围里，移动光屏在屏上找到所要求的像（填“能”或“不能”），这是因为此时所成的像是。

（4）实验结论：凸透镜成各种像的条件及其特点（填写下表）对以上结论再加以概括可得：当物距焦距时，生成倒立实像，且像与物左右、上下；当物距焦距时，生成正立虚像，且像与物左右、上下。

（5）你会应用上面结论吗？①一个凸透镜的焦距是15cm，当物体距凸透镜10cm时，成的像；当物体距凸透镜20cm时，成的像；当物体距凸透镜40cm时，成的像。

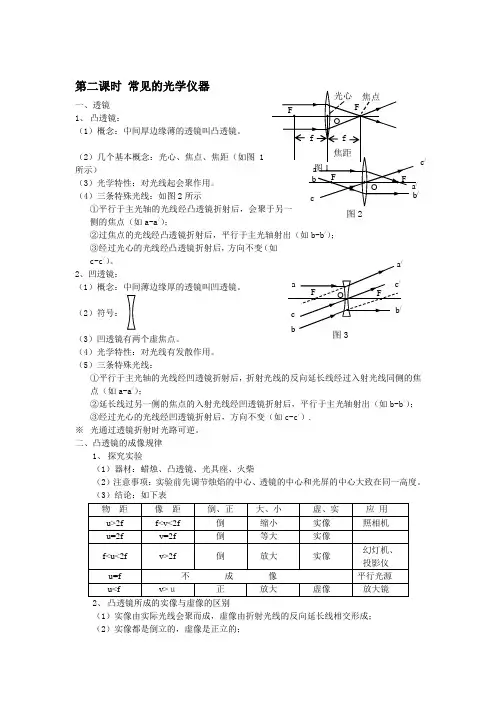

第二课时 常见的光学仪器一、透镜1、 凸透镜：（1）概念：中间厚边缘薄的透镜叫凸透镜。

（2）几个基本概念：光心、焦点、焦距（如图1所示）（3）光学特性：对光线起会聚作用。

（4）三条特殊光线：如图2所示侧的焦点（如a-a /）；②过焦点的光线经凸透镜折射后，平行于主光轴射出（如b-b /）； ③经过光心的光线经凸透镜折射后，方向不变（如c-c /）。

2、凹透镜：（1）概念：中间薄边缘厚的透镜叫凹透镜。

（2）符号： （3）凹透镜有两个虚焦点。

（4）光学特性：对光线有发散作用。

（5）三条特殊光线：①平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线经过入射光线同侧的焦点（如a-a /）；②延长线过另一侧的焦点的入射光线经凹透镜折射后，平行于主光轴射出（如b-b /）；③经过光心的光线经凹透镜折射后，方向不变（如c-c /）. ※ 光通过透镜折射时光路可逆。

二、凸透镜的成像规律1、 探究实验（1）器材：蜡烛、凸透镜、光具座、火柴（2）注意事项：实验前先调节烛焰的中心、透镜的中心和光屏的中心大致在同一高度。

（3）结论：如下表（1）实像由实际光线会聚而成，虚像由折射光线的反向延长线相交形成； （2）实像都是倒立的，虚像是正立的；图2 c / 图3（3）实像可以用光屏来承接，也可以用眼睛逆着折射光线直接观察；虚像不能用光屏来承接，只能用眼睛逆着折射光线直接观察；（4）实像和物体在透镜的两侧，虚像和物体在透镜的同一侧；3、重要的规律（1）成实像时，物距增大，像距减小，像也减小；物距减小，像距增大，像也增大；（2）成虚像时，物距增大，像距增大，像也增大；物距减小，像距减小，像也减小；即物、像移动方向相同。

三、生活中的透镜1、幻灯机和投影仪（1）原理：f<u<2f时，v>2f 成倒立、放大的实像。

（2）要在屏幕上成正立的像，幻灯片必须倒着插。

2、望远镜（1）物镜：是一个凸透镜，成倒立的、缩小的实像；（2）目镜：是一个凸透镜，成正立的、放大的虚像；※之所以通过望远镜观察到远处的物体好像变大了，是因为通过物镜和目镜两次成像之后大大的增大了视角。

常见的光学仪器知识点归纳光学仪器是利用光学原理和技术制造的用于观测、测量和分析光学现象和光学性质的工具。

常见的光学仪器有显微镜、望远镜、光谱仪、激光器等。

以下是常见的光学仪器知识点的归纳：1.显微镜：-组成结构：显微镜主要由物镜、目镜、光源和调焦系统等组成。

-工作原理：通过物镜放大物体的细节，再通过目镜观察放大后的像。

光源提供照明。

-数字显微镜：具备数字图像处理系统，可以将观察到的图像数字化和存储。

-应用领域：生物学、医学、材料科学等。

2.望远镜：-类型：天文望远镜、光学显微镜、光学望远镜等。

-分类：可分为折射望远镜和反射望远镜两种。

-折射望远镜：利用透镜集中光线，放大远处的物体，适合观察地面、天体等。

-反射望远镜：通过凹面镜将光线聚焦，适合观测天体等。

3.光谱仪：-基本原理：将光分解成一系列不同波长的分光线，再通过检测器接收光信号，用于分析物质组成和性质。

-分类：可分为离散光谱仪、连续光谱仪等。

-离散光谱仪：采用棱镜或光栅将光分散成不同波长的成分。

-连续光谱仪：利用干涉或衍射原理将光分解成连续的波长范围。

4.激光器：-基本原理：通过光放大器将光增强至激光状态，再通过光学谐振腔产生锐利的单色、单向和相干的激光。

-分类：可分为气体激光器、固体激光器、半导体激光器等。

-气体激光器：利用气体的激发态转变为基态释放能量产生激光。

-固体激光器：利用固体材料中的激发态原子（离子）释放能量产生激光。

5.干涉仪：-类型：干涉仪主要有薄膜干涉仪、迈克尔逊干涉仪、马赫-曾德尔干涉仪等。

-原理：利用光的干涉现象测量光的相位差或物体形状等。

-应用领域：干涉仪广泛应用于光学表面检测、薄膜厚度测量、干涉测量等领域。

以上只是对光学仪器知识的简单归纳，实际上，光学仪器领域还涉及到很多专业的知识，如光学设计、光学制造、光学检测等。

光学仪器的发展和创新在科学、医学和工业领域发挥重要作用，为人们提供了更好的观察、测量和分析手段。
