任务二 了解联轴器与离合器
课题 《了解联轴器与离合器》
授课时间 授课时数 2 课型 讲授
教学目标 1、了解联轴器所联两轴的偏移形式及联轴器的分类。
2、了解凸缘联轴器、套筒联轴器的结构、材料和特点。
3、了解齿轮联轴器、十字滑块联轴器、十字轴万向联轴器的结构、材料和特点。
4、了解弹性套柱销联轴器、弹性柱销联轴器的结构、材料和特点。
5、了解牙嵌式离合器的结构、材料和特点。
6、了解单片式圆盘摩擦离合器、多片式圆盘摩擦离合器。
7、了解自动接合式离合器、滚柱超越离合器。
8、培养学生的学习能力。
教学重点 1、了解凸缘联轴器、套筒联轴器的结构、材料和特点。
2、了解齿轮联轴器、十字滑块联轴器、十字轴万向联轴器的结构、材料和特点。
3、了解弹性套柱销联轴器、弹性柱销联轴器的结构、材料和特点。
4、了解牙嵌式离合器的结构、材料和特点。
5、了解单片式圆盘摩擦离合器、多片式圆盘摩擦离合器。
6、了解自动接合式离合器、滚柱超越离合器。
教学难点 1、了解凸缘联轴器、套筒联轴器的结构、材料和特点。
2、了解齿轮联轴器、十字滑块联轴器、十字轴万向联轴器的结构、材料和特点。
3、了解弹性套柱销联轴器、弹性柱销联轴器的结构、材料和特点。
4、了解牙嵌式离合器的结构、材料和特点。
5、了解单片式圆盘摩擦离合器、多片式圆盘摩擦离合器。
6、了解自动接合式离合器、滚柱超越离合器。
学情分析 联轴器和离合器的这部分知识，对学生而言看图都觉得很难，因此本任务重在让学生弄懂联轴器和离合器的工作原理，有动画展示会更好。
教学方法 讲解法、图示法、提问法等。
教学过程设计
教师活动 学生活动 设计意图
提问：平键是怎样工作的？分为哪几类，各有什么用途？
提问：半圆键是怎样工作的？主要用于什么场合？
提问：楔键是怎样工作的？有什么用途？
提问：键的失效形式有哪些？
提问：花键连接是怎样工作的？有哪些类型？各有什么用途？

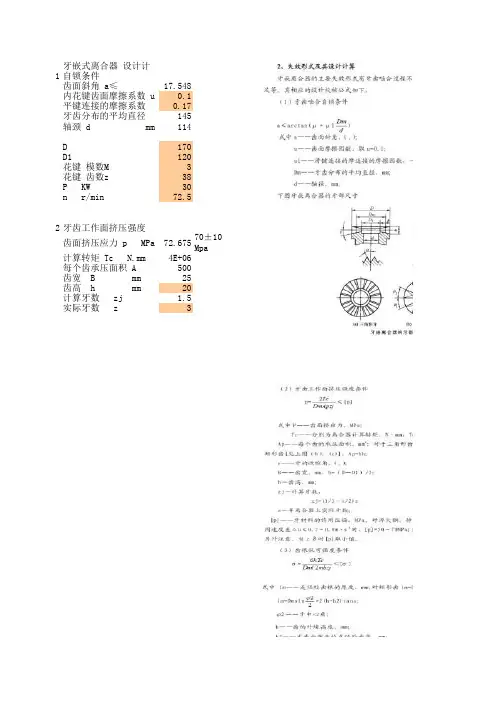

牙嵌式离合器 设计计算
1自锁条件
齿面斜角 a≤17.548
内花键齿面摩擦系数 u0.1
平键连接的摩擦系数 u10.17
牙齿分布的平均直径 Dm145
轴颈 d mm114
D170
D1120
花键 模数M3
花键 齿数z38
P KW30
n r/min72.5
2牙齿工作面挤压强度
齿面挤压应力 p MPa72.67570±10 Mpa
计算转矩 Tc N.mm4E+06
每个齿承压面积 A 500
齿宽 B mm25
齿高 h mm20
计算牙数 zj1.5
实际牙数 z3
1 专题
—联轴器、离合器、制动器简介
将动力机的运动和动力经过一定的变换后传递给执行机构或执行构件的中间装置称为传动系统。传动系统通常由若干基本传动机构通过一定的方式组合而成，它在动力机与执行机构或执行构件之间形成一个传动联系。这种传动联系有时也出现在执行机构与执行机构之间。
一：联轴器
1、 联轴器的功用
由于制造和安装不可能绝对精确，以及工作受载时基础、机架和其它部件的弹性变形与温差变形，联轴器所联接的两轴线不可避免的要产生相对偏移。两轴相对偏移的出现，将在轴、轴承和联轴器上引起附加载荷，甚至出现剧烈振动。因此，联轴器还应具有一定的补偿两轴偏移的能力，以消除或降低被联两轴相对偏移引起的附加载荷，改善传动性能，延长机器寿命。为了减少机械传动系统的振动、降低冲击尖峰载荷，联轴器还应具有一定的缓冲减震性能。
2、联轴器的特点及类型：
为了适应不同需要，人们设计了形式众多的联轴器，部分已标准化。机械式的联轴器分类如下：
2.1、刚性联轴器：
刚性联轴器不具有补偿被联两轴轴线相对偏移的能力，也不具有缓冲减震性能；但结构简单，价格便宜。只有在载荷平稳，转速稳定，能保证被联两轴轴线相对偏移极小的情况下，才可选用刚性联轴器。在先进工业国家中，刚性 2 联轴器已淘汰不用。属于刚性联轴器的有套筒联轴器、夹壳联轴器和凸缘联轴器等。
2.2、挠性联轴器：
挠性联轴器具有一定的补偿被联两轴轴线相对偏移的能力，最大补偿量随型号不同而异。凡被联两轴的同轴度不易保证的场合，都应选用挠性联轴器。
无弹性元件的挠性联轴器：载能力大，但也不具有缓冲减震性能，在高速或转速不稳定或经常正、反转时，有冲击噪声。使用于低速、重载、转速中。
链条联轴器：是由两个带有相同齿数链轮的半联轴器，用一条滚子链连接组成。起结构简单，装拆方便，效率高，可在高温、多尘、油污、潮湿等恶劣环境下工作；但不能承受轴向力。
万向联轴器：主要用于两轴有较大角向偏移的场合，最大角向补偿可达35-45度。 3
新型牙嵌式离合器的研制与创新
刘冬;佟秋成
【期刊名称】《农机科技推广》
【年(卷),期】2016(000)008
【总页数】2页(P49-50)
【作 者】刘冬;佟秋成
【作者单位】新疆维吾尔自治区昌吉市三工镇农机管理服务站;新疆维吾尔自治区昌吉州晨新伟业农机制造有限责任公司
【正文语种】中 文
离合器是在机器运转中根据需要随时可以分离或接合 ,从而改变传动方式，并可用作安全装置防止机器过载的机械部件。通用的离合器包括卡盘式、牙嵌式、滚珠式和摩擦式四种。我们结合目前新疆地区播种机上存在的离合器笨重体积大等不足，研制出一种新型的体积小、重量轻、离合精准、工作寿命长的牙嵌式离合器，新式离合器已经申请国家专利（专利号：ZL2011201805103）。
播种机械属于转速不高、载荷不大的机械设备。而牙嵌式离合器与其它几种离合器相比，正适用于转速不高、载荷不太大的设备中，且具有结构简单、工作可靠、过载时动作精度高、能调节转矩大小 , 维护方便等优点。我们结合目前播种机械中卡盘式离合器存在的体积大、占用空间大、结构复杂、零件加工精度难以保证等不足，并结合牙嵌式离合器的特点，通过对新疆现有播种机上离合器的研究，整合改进现有农机离合器装备，从而研发和改进出一种新型的适用于播种机械的牙嵌式离合器。
新型牙嵌式离合器主要从改变现有离合器工作原理的角度入手，将动力分离和操控系统合二为一，实现离合器操控精准，寿命长，不占用播种机设计结构，在恶劣工作环境中离合器免维护的目的；对牙嵌式离合器工作参数进行优化改进；组织相关专家进行讨论，提出建设性意见。主要解决以下核心问题：
1.改进后的牙嵌式离合器如何与分离拨叉相结合以减小占用空间。
2.如何使离合器达到精准操控，在预定时间内分离至准确位置以保证传动平稳。
3.解决离合器在恶劣条件下工作的润滑和密封问题，达到免维护的目的。
4.离合器轴的设计与加工基于牙嵌式离合器的基本原理，研究制定合理的离合器轴的参数，确定花键的位置与长度参数；加工精度的选择。
