电磁牙嵌式离合器

牙嵌式电磁离合器工作原理一、引言牙嵌式电磁离合器是一种常用于机械传动系统中的离合器，通过电磁力控制离合器的连接与断开，实现机械传动的切换和控制。

二、结构与组成牙嵌式电磁离合器由定子和转子两部分组成。

定子部分由电磁线圈、定子套、外壳和承载部分组成，转子部分由传动轴、传动盘、嵌齿圈和承载部分组成。

三、工作原理1. 断开状态当电磁线圈不通电时，定子套中的弹簧将传动盘与传动轴分离，此时转子处于断开状态，传动轴和传动盘之间没有传递扭矩。

2. 连接状态当电磁线圈通电时，电磁力将定子套压紧，使传动盘与传动轴连接在一起。

此时，转子处于连接状态，传动轴和传动盘之间传递扭矩。

3. 工作过程当电磁线圈通电时，电流会产生磁场，磁场会产生电磁力作用于定子套上，压紧定子套。

定子套的压紧使得传动盘与传动轴连接在一起，从而实现传递扭矩的目的。

四、特点与应用1. 特点牙嵌式电磁离合器具有结构简单、体积小、重量轻、传动扭矩大、响应速度快等特点。

同时，由于电磁线圈与传动部件之间的磁力传递，使得牙嵌式电磁离合器具有可靠的连接性和断开性。

2. 应用牙嵌式电磁离合器广泛应用于工程机械、冶金设备、印刷机械、纺织机械等领域。

在这些领域中，牙嵌式电磁离合器常用于控制传动系统的启动、停止、切换和传递扭矩等操作。

五、总结牙嵌式电磁离合器是一种可靠、高效的离合器，通过电磁力的作用实现传动系统的连接与断开。

它具有结构简单、体积小、重量轻、传动扭矩大、响应速度快等特点，广泛应用于各个领域的机械传动系统中。

通过深入了解牙嵌式电磁离合器的工作原理，我们可以更好地理解其在机械传动中的作用和应用。

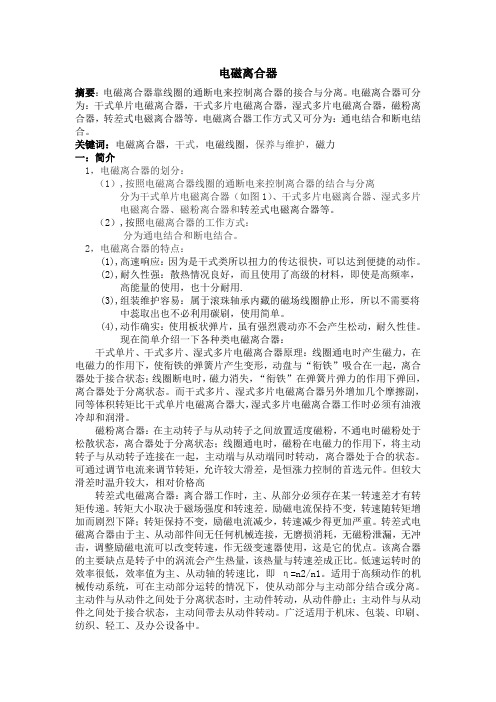

电磁离合器摘要：电磁离合器靠线圈的通断电来控制离合器的接合与分离。

电磁离合器可分为：干式单片电磁离合器，干式多片电磁离合器，湿式多片电磁离合器，磁粉离合器，转差式电磁离合器等。

电磁离合器工作方式又可分为：通电结合和断电结合。

关键词：电磁离合器，干式，电磁线圈，保养与维护，磁力一：简介1，电磁离合器的划分：（1）,按照电磁离合器线圈的通断电来控制离合器的结合与分离分为干式单片电磁离合器（如图1）、干式多片电磁离合器、湿式多片电磁离合器、磁粉离合器和转差式电磁离合器等。

（2）,按照电磁离合器的工作方式：分为通电结合和断电结合。

2，电磁离合器的特点：(1),高速响应：因为是干式类所以扭力的传达很快，可以达到便捷的动作。

(2),耐久性强：散热情况良好，而且使用了高级的材料，即使是高频率，高能量的使用，也十分耐用.(3),组装维护容易：属于滚珠轴承内藏的磁场线圈静止形，所以不需要将中蕊取出也不必利用碳刷，使用简单。

(4),动作确实：使用板状弹片，虽有强烈震动亦不会产生松动，耐久性佳。

现在简单介绍一下各种类电磁离合器：干式单片、干式多片、湿式多片电磁离合器原理：线圈通电时产生磁力，在电磁力的作用下，使衔铁的弹簧片产生变形，动盘与“衔铁”吸合在一起，离合器处于接合状态；线圈断电时，磁力消失，“衔铁”在弹簧片弹力的作用下弹回，离合器处于分离状态。

而干式多片、湿式多片电磁离合器另外增加几个摩擦副，同等体积转矩比干式单片电磁离合器大，湿式多片电磁离合器工作时必须有油液冷却和润滑。

磁粉离合器：在主动转子与从动转子之间放置适度磁粉，不通电时磁粉处于松散状态，离合器处于分离状态；线圈通电时，磁粉在电磁力的作用下，将主动转子与从动转子连接在一起，主动端与从动端同时转动，离合器处于合的状态。

可通过调节电流来调节转矩，允许较大滑差，是恒涨力控制的首选元件。

但较大滑差时温升较大，相对价格高转差式电磁离合器：离合器工作时，主、从部分必须存在某一转速差才有转矩传递。

AUTO PARTS | 汽车零部件电磁离合器的发展林建军　林子程　杨景文　袁永锋　林永汉　李书其　叶伟军龙泉市中泰汽车空调有限公司　浙江省龙泉市　323700摘 要： 电磁离合器在航空航天、汽车、家用设备等行业有着广泛应用，本文总结了近年来电磁离合器产业的发展，概括了电磁离合器的分类、理论研究和应用方面的最新进展。

关键词：电磁离合器　分类　理论研究　应用1　引言离合器是汽车零部件的重要组成部分，在1820年到1830年才出现了多片盘式、干式单片离合器，并且从这时起，除了汽车行业，其他制造行业也纷纷引入离合器。

约在1920年，离合器出现了一种新的形式：干式单片型电磁离合器。

并在此基础上研发出了干式多片型、湿式多片型结构。

在自动雕刻机上首先出现了这种技术。

再加上磁力传动技术的兴起，电磁离合器也就随之而来，电磁离合器能够满足远程操控及自动化的要求，且它的响应速度很快，操作简便，调节灵敏度很高，生产效率得到了有效的提升，人们看到了电磁离合器的重大潜力，电磁离合器也被投入到各个行业之中。

世界第一台离合器诞生于1889年，现今已经有了百余年发展历史，也已经积累了无数人的知识经验。

随着社会经济的不断发展，尤其是当下信息时代的快速发展，对于电磁离合器的发展有着极大的帮助。

在亚洲区域，日本生产电磁离合器的数量要远高于其他国家，从1966年到1992年，日本电磁离合器的年产量从十万台左右提升至500万台，实现了巨大飞跃。

在我国，台湾某公司于1970年后开始生产电磁离合器，目前每年生产量年也超30万台。

然而内地的电磁离合器技术和相关的机械工艺发展较晚，在1980年之后才开始有相关技术产品的研究，但随着我国近年来的飞速发展，电磁离合器行业的研发也逐步提升，无论在航空、航天、军工国防、民用机械等行业都可以见到电磁离合器的身影。

可以看出我国电磁离合器也受到了极大的关注，发展也越来越迅速，在工业飞速发展的当下，研究电磁离合器技术无疑是提升国内工业制造地位的得力助手。

牙嵌式离合器工作原理一、引言牙嵌式离合器是一种常见的离合器类型，它广泛应用于各种机械传动系统中。

本文将详细介绍牙嵌式离合器的工作原理。

二、牙嵌式离合器的结构牙嵌式离合器由两个主要部分组成：驱动轴和从动轴。

驱动轴上装有一个齿轮，从动轴上装有一个与之相配套的齿轮。

两个齿轮之间有一组牙嵌，用于实现驱动轴与从动轴之间的传递或断开转矩。

三、工作原理当驱动轴开始旋转时，其上的齿轮也开始旋转，并通过牙嵌将转矩传递给从动轴上的齿轮。

如果需要断开转矩传递，则可以通过控制机构将从动轴上的齿轮与驱动轴上的齿轮分离。

具体来说，当控制机构施加力量使得从动轴上的齿盘向左移动时，它会带着连接在其上面的夹板一起移动。

夹板与固定在驱动轴上的压盘相连，因此当夹板向左移动时，压盘也会向左移动。

这样，压盘就会压缩弹簧并将其与驱动轴上的齿盘分离。

这样就实现了从动轴与驱动轴之间的断开。

四、牙嵌式离合器的优点1. 牙嵌式离合器具有结构简单、制造成本低等优点。

2. 牙嵌式离合器传递转矩可靠，传递效率高。

3. 牙嵌式离合器容易维护和更换。

五、牙嵌式离合器的应用1. 牙嵌式离合器广泛应用于各种机械传动系统中，如汽车、摩托车、工程机械等。

2. 牙嵌式离合器还可以用于其他领域，如电子设备、医疗设备等。

六、总结牙嵌式离合器是一种常见的离合器类型，具有结构简单、制造成本低等优点。

其工作原理是通过控制机构将从动轴上的齿盘与驱动轴上的齿盘分离或连接起来实现转矩传递或断开。

牙嵌式离合器广泛应用于各种机械传动系统中，是现代机械制造中不可或缺的一部分。

星轮行星轮转换式可爬楼轮椅设计说明书作品内容简介针对目前普通轮椅不具备爬楼功能，而国内市场上尚未出现比较成熟、实用的爬楼轮椅这一现状，我们设计了一种实用的星轮行星轮转换式可爬楼轮椅。

该轮椅既可以像普通轮椅一样在平地上行走，又可以攀爬楼梯，通过手摇来驱动。

我们在行星齿轮结构的基础上加以改进，在中心轴和转臂间设一离合器，离合器分离时，驱动中心齿轮便会带动各行星齿轮旋转，此时为行星轮驱动模式，适用于平地行走；而操纵离合器使其结合时，中心轴和转臂锁死，各行星齿轮将不能自传，驱动中心轴整个行星轮系将整体翻转，主动翻越障碍，此时为星轮驱动模式，适用于爬楼梯。

这种新的结构我们称之为星轮行星轮转换式结构（该结构我们已经申请了专利）。

在此结构的基础上，我们在万向轮两侧增加了一对起引导和越障作用的导向轮，导向轮与万向轮的巧妙结合增强了万向轮的越障能力。

此外我们还准确设计重心位置，并将靠背设计成可调形式，爬楼时可以调节重心位置，保证了爬楼时的安全性和舒适性。

1 研制背景及意义目前市场上的轮椅存在一个很大的不足：由于采用了传统的轮式结构，只能够在平地上行走，面对台阶、楼梯这样比较复杂的地形却显得无能为力。

很多场合尤其是室外比如银行门前，购物中心门前等都或多或少有几级台阶，而对于室内仍有很多地方没有电梯，对于那些乘坐轮椅的残疾人，他们仍然有很多不便。

当然，国家也花费了大量的人力和财力在某些场所修建了相应的轮椅坡道和其它公用设施以方便残疾人活动。

但由于受各种因素的影响，这些措施起到的作用仍然非常有限。

解决这一问题的最好方法就是改进残疾人使用的行走设备，也就是说通过改进残疾人轮椅的机械结构，使其能够适应日常生活中所碰到大多数的地形。

对于残疾人轮椅车的改进，已有不少人提出各种解决方案：有的使用履带式的辅助爬升设备帮助轮椅上下楼梯，有的采用步进式的结构一步一步往上踏，有的使用精密的陀螺仪控制两轮结构的翻转，立起来上下楼梯，但这些方案都有一些不尽如人意的地方，比如：结构复杂，造价高，使用不便，不能很好的适应平地行驶等，因而都未能得到较广泛的应用。

牙嵌式式离合器文档
牙嵌式离合器一般用于转矩不大，低速结合处，精确度高、耐磨损，这与我们装置所需的离合器相符
2）牙嵌式离合器的安转安装
牙嵌式离合器由两个端面带牙的半离合器组成，一半固定在主动轴上，另一半沿
导向键可以在从动轴上移动。

在使用过程中一定要注意，牙嵌式离合器只有在停
止状态或转速差距很小时才能结合，在安装此离合器时要确保主动轴和从动轴中
心对齐，千万不能把此离合器用在转速很高的装置中，此外在安装时要选择装拆
方便、有足够的空间，防止更换时还需要拆卸其它的零件，不然会造成维护工作
量大，增加了辅助工时，减少了有效工作时间，影响生产效益。

在离合器维护方面，因为牙嵌式离合器必须在润滑和密封良好的条件下才能经
久耐用。

因此，我们在使用过程中要经常检查密封状况，注润滑剂，使其保持好
的性能，
3）工作环境
牙嵌式离合器适于工作在转矩不大，转速低的场合，并且对于高温、低温、有油、
酸、碱介质的工作环境，不宜选用以此离合器，并且此离合器不适合外漏，因为，
一旦灰尘进入会影响牙的啮合，从而影响工作效率和精度，同时也会减小离合器
的寿命。

因此，此离合器不要用在污染严重、存在很多灰尘的环
境，如果避免不
了用这种离合器要注意密封。

在我们正常使用中也应该注意密封。

牙嵌式电磁离合器有什么局限性？在机械传动领域，离合器是一种重要的装置，用于控制机器的转速和动力。

牙嵌式电磁离合器是其中一种常见类型的离合器。

虽然它有很多优点，但它也有一些局限性需要注意。

牙嵌式电磁离合器的工作原理牙嵌式电磁离合器是一种利用电磁原理控制传动动力的装置。

它使用一个线圈和一个可旋转的定子来实现转动。

当通电时，线圈中的电流会产生磁场，这个磁场会与定子中的磁铁互相吸引或排斥。

这种吸引或排斥的作用会使得定子开始旋转，进而驱动机器的转动。

牙嵌式电磁离合器的优点相比于机械离合器，牙嵌式电磁离合器有很多优点，包括但不限于：具有快速响应的能力因为是利用电磁原理控制传动动力，所以牙嵌式电磁离合器的响应时间非常短。

当驾驶员需要刹车时，它可以立即刹车，不像机械离合器需要一个拍板来完成操作。

具有紧凑的结构牙嵌式电磁离合器的结构很紧凑，不需要像机械离合器那样多个阀门、线路和传感器。

这让它的制造成本和空间占用都比机械离合器低。

有一定的适应性牙嵌式电磁离合器在某些情况下比机械离合器更适合，比如在恶劣的环境条件下。

因为它的结构紧凑，所以可以容易地应用于各种不同的机器和设备。

牙嵌式电磁离合器的局限性尽管牙嵌式电磁离合器有很多优点，但它也有一些局限性需要注意，包括但不限于：过热会导致磁铁失效因为牙嵌式电磁离合器需要在真空环境下工作，所以一旦发生过热，它的磁铁就会失效。

这就需要注意使用温度、冷却和保养等方面的问题。

机械磨损会影响它的功效牙嵌式电磁离合器的工作牙嵌与轴齿之间的互动，一旦发生机械损坏，就会影响它的功效。

所以需要保养和检查。

需要一些复杂的控制器牙嵌式电磁离合器需要一些复杂的控制器才能正常工作，从而增加了成本和复杂度。

总结虽然牙嵌式电磁离合器有很多优点，但它也有一些局限性需要注意。

在选择合适的离合器时，需要综合考虑自己的用途和预算，并为它的保养和检测做好准备。

电磁离合器工作原理详解
台灵机电
电磁离合器按照结构可分为摩擦片式电磁离合器、牙嵌式电磁器、磁粉式电磁器和涡流式电磁离合器等，电磁离合器工作原理如下：
1、主动轴1的花键轴端，装有主动摩擦片2，它可以沿轴向自由移动，因系花键联接，将随主动轴一起转动。

从动摩擦片3与主动摩擦片交替装叠，其外缘凸起部分卡在与从动齿轮4固定在一起的套筒5内，因而从动摩擦片可以随同从动齿轮，在主动轴转动时它可以不转。

2、当线圈6通电后：将摩擦片吸向铁芯7，衔铁8也被吸住，紧紧压住各摩擦片。

依靠主、从动摩擦片之间的摩擦力，使从动齿轮随主动轴转动。

3、当线圈断电时：装在内外摩擦片之间的圈状弹簧使衔铁和摩擦片复原，离合器即失去传递力矩的作用。

线圈一端通过电刷和滑环9输入直流电，另一端可接地。

温馨提示：电磁离合器主要由激磁线圈、铁芯、衔铁、摩擦片及联接件等组成，一般采用直流24V作为供电电源。
