深孔爆破炮孔布置示意图

乌海市君正矿业有限责任公司白音乌素灭火工程项目部

爆破说明书

覆盖岩层距煤层2米以上部分穿孔用KQD — 100 型露天潜孔钻机，配备10平方米∕分钟，移动压风及供风，钻孔径110毫米，覆盖岩层2米以上部分（接近煤层时）采用手持凿岩机钻孔，配备3立方米/分钟，移动压风机供风，钻孔直径90毫米。

一、 深孔爆破

煤层2米以上覆盖层剥离采用深孔爆破法。

（一） 爆破的目的和要求

1、 目的：剥离覆盖岩层。

2、 要求：爆破效果良好，粒度均匀。

（二） 爆破方式：台阶式多排微差爆破。

（三） 爆破规模

1、 每次爆破岩石总量：11760立方米

2、 总装药量2160公斤

（四） 钻孔角度：90度

（五） 布孔方式：矩形

（六） 爆破方案：

1、 装药方案：条形、集中

2、 起爆方向：双向

3、 爆破网络联结方式：并串联

4、 起爆方式：电起爆 5、 起爆时间隔

A、 同排：同段

B、 排间：25毫米微差间隔

C、 孔内同段

（七） 爆破技术参数

1、 台阶高度：10米

2、 台阶破面角：65度

3、 采宽：20米

4、 孔径：110毫米

5、 孔深：10.5米

6、 地盘抵抗线：7.66米

7、 边眼距：3米

8、 孔距：5米

9、 行距：6米

10、 超深：0.5米

11、 炸药单耗：0.2公斤/立方米

12、 雷管单耗：0.01个/立方米

13、 炮空排数：3排

14、 炮孔个数：60

15、 充填长度：2.25米

16、 雷管总量：120发

17、 炸药总量：2187公斤 （八） 爆孔平面示意图

钻孔布置平、剖面图 3 6 6

10

20 7.66 D=110mm

（九） 爆破器材加工指令

1、 加工药包：60个

2、 加工雷管：120发

其中：1段：20×2=40

2段：20×2=40

3段：20×2=40

3、放炮线长600×2+200=800米

（十） 爆破网络计数

一 基本情况

（1）开挖部位为三峡临时船闸下航道左边坡(如下图)，高程30m，开挖宽度为200m，开挖长度为200m，岩石为玄武岩。

（2）岩石的坚固系数为20。

C3C2C1H3H2H1C3C2C1

二 爆破设计

（一）台阶要素、钻孔形式与布孔方式

1．台阶要素

深孔台阶爆破的要素下图所示。

2．钻孔形式

深孔爆破钻孔形式一般为为垂直钻孔和倾斜钻孔两种，也有个别情况采用水平钻孔。

垂直深孔和倾斜深孔的使用条件和优缺点列于下表。

垂直深孔与倾斜深孔的比较

钻孔形式 适用情况 优点 缺点

垂直钻孔 在开采工（1） 适用于各种地质条件（1） 爆破后大块率比较程中大量采用 的深孔爆破；

（2） 钻垂直深孔的操作技术比倾斜也容易；

（3） 钻孔速度比较快 高，常留有根底；

（2） 台阶顶部经常发生裂缝，台阶面固性比较差

倾斜钻孔 在软质岩石的开采工程中应用比较多，随着新型钻机的发展，应用范围会广泛增加 （1） 抵抗线颁布比较均匀，爆后不易产生大块和残留根底；

（2） 台阶比较稳固，台阶坡面容易保持，对下一台阶面破坏小；

（3） 爆破软质岩石进，能取得很高效率；

（4） 爆破后岩堆的开关比较好 （1） 钻孔技术操作比较复杂，容易发生夹钻事故；

（2） 在坚硬岩石在不采用；

（3） 钻孔速度比垂直孔慢

从表在可以看出，斜孔比垂直孔具有更多的优点，但由于钻凿斜孔的技术操作比较复杂，孔的长度相应比垂直孔长，而且装药过程易发生堵孔，所以垂直孔仍然用得比较广泛，同时，本设计中的地质条件为玄武岩，属于坚硬的岩石，故经过综合考虑，本设计也采用垂直钻孔。

因岩石性质，已经不适合用潜孔钻穿孔，本设计孔径200mm因选用中型牙轮钻，如YZ-35

3．布孔方式

根据开挖工程的要求，炮孔布置形式通常分为：单排布孔和多排布孔两种。当开挖工作面较长或较多、台阶高度较大、单排孔爆破能确保有一定的方量且满足装运要求时，在安全允许条件下可采用单排布孔。在工作面少、台阶高度较低、单排孔爆破的爆落方量不能满足挖掘要求时，多采用多排布孔形式。

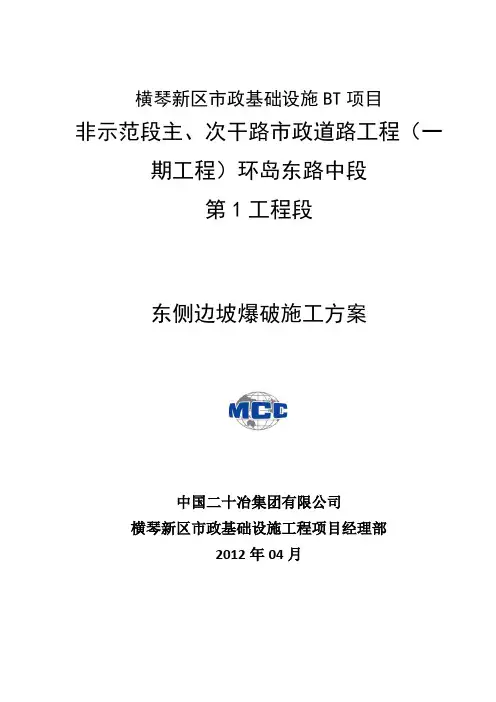

横琴新区市政基础设施BT项目

非示范段主、次干路市政道路工程（一期工程）环岛东路中段

第1工程段

东侧边坡爆破施工方案

中国二十冶集团有限公司

横琴新区市政基础设施工程项目经理部

2012年04月

环岛东路中段东侧边坡爆破施工补充方案

1 目录

1编制依据............................................................................................................. 3

2方案实施原则 ..................................................................................................... 3

3工程概况............................................................................................................. 4

3.1工程简介 ................................................................................................................. 4

3.2 工程周围环境 ........................................................................................................ 5

4工程条件............................................................................................................. 5

1

中

深

孔

台

阶

爆

破

2 前言

一、台阶爆破的特点及要素

二、工程地质

三、台阶爆破常用的爆破器材

四、台阶爆破设计

五、台阶爆破的网络设计

六、微差爆破

七、台阶爆破的几种常见布孔方式

八、台阶爆破技术经济指标

九、台阶爆破施工技术

十、边坡及底板保护性开挖

十一、台阶爆破施工组织和管理

十二、台阶爆破安全技术

十三、中深孔台阶爆破设计方案

十四、钻孔设备机械配臵

3 前 言

台阶爆破是露天矿开采的主要爆破方式，所以在技术上及管理上得到了充分发展，爆破方案设计、爆破参数优化、爆破效果模拟计算及块度预报、爆堆形态计算、爆破有害效应的控制、爆破成本控制及全自动化管理系统，均采用了最前沿的计算机、自动化及系统工程技术，使台阶爆破工艺逐步臻于完善。

在台阶爆破工艺逐步完善的过程中，于20世纪80年代将此技术引进到建设工程中来，特别是进入到21世纪以来，中深孔台阶爆破得到了广泛的推广及发展。从发展的趋势看，中、深孔台阶爆破在建设工程中会逐占主导地位。

考虑到在当前工程建设开挖队伍中，对中、深孔台阶爆破的认识和经验不足，我们总结了自己的经验与教训，结合一些学习与实践经验的体会编成此册，本册内容多取材于各种知名的爆破书籍并结合我们爆破实践，可供施工单位和人员参考。

4 一、台阶爆破的特点及要素

深孔台阶爆破在石方工程中占有重要的地位。它已在露天和地下土建工程中被广泛应用。在铁路、公路、水利等土建工程及冶金开采中采用，取得了良好的技术经济效果。

随着钻孔机械和装运设备的不断改进、爆破技术的不断提高、爆破器材的日益发展，深孔台阶爆破在改善和控制爆破质量、实现石方机械化施工、提高生产效率、达到快速施工方面，已明显地为人们所认识和重视。因此深孔台阶爆破方法在石方开挖中所占的优势越来越明显。

露天开采时，通常是把矿岩划分成一定厚度的水平分层，自上而下逐层开采，并保持一定的超前关系，在开采过程中各工作水平在空间上构成了阶梯状，每个阶梯就是一个台阶或称为阶段。台阶是露天采矿场的基本构成要素之一，是进行独立剥离和采矿作业的单元体。
