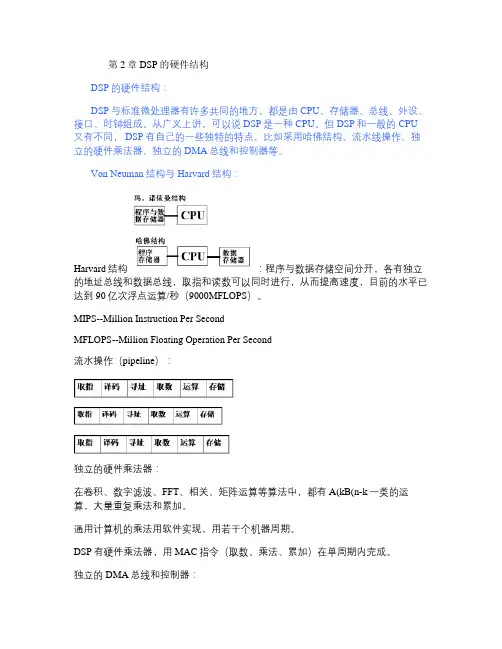

第2章DSP的硬件结构DSP的硬件结构：DSP与标准微处理器有许多共同的地方，都是由CPU、存储器、总线、外设、接口、时钟组成。
从广义上讲，可以说DSP是一种CPU。
但DSP和一般的CPU 又有不同， DSP有自己的一些独特的特点，比如采用哈佛结构、流水线操作、独立的硬件乘法器、独立的DMA总线和控制器等。
Von Neuman结构与Harvard结构：Harvard结构：程序与数据存储空间分开，各有独立的地址总线和数据总线，取指和读数可以同时进行，从而提高速度，目前的水平已达到90亿次浮点运算/秒（9000MFLOPS）。
MIPS--Million Instruction Per SecondMFLOPS--Million Floating Operation Per Second流水操作（pipeline）：独立的硬件乘法器：在卷积、数字滤波、FFT、相关、矩阵运算等算法中，都有A(kB(n-k一类的运算，大量重复乘法和累加。
通用计算机的乘法用软件实现，用若干个机器周期。
DSP有硬件乘法器，用MAC指令（取数、乘法、累加）在单周期内完成。
独立的DMA总线和控制器：有一组或多组独立的DMA总线，与CPU的程序、数据总线并行工作，数据的传递和处理可以独立进行，DMA内部总线与系统总线完全分开，避开了总线使用上的瓶颈。
在不影响CPU工作的条件下，DMA速度已达800Mbyte/s。
CPU:通用微处理器的CPU由ALU和CU组成，其算术运算和逻辑运算通过软件来实现，如加法需要10个机器周期，乘法是一系列的移位和加法，需要数十个机器周期。
DSP的CPU设置硬件乘法器，可以在单周期内完成乘法和累加.移位:通用微处理器的移位，每调用一次移位指令移动1-bitDSP可以在一个机器周期内左移或右移多个bit，可以用来对数字定标，使之放大或缩小，以保证精度和防止溢出；还可以用来作定点数和浮点数之间的转换.溢出:通用CPU中，溢出发生后，设置溢出标志，不带符号位时回绕，带符号位时反相，带来很大的误差DSP把移位输出的最高位（MSB）存放在一个位检测状态寄存器中，检测到MSB=1时，就通知下一次会发生溢出，可以采取措施防止.数据地址发生器（DAG）:在通用CPU中，数据地址的产生和数据的处理都由ALU来完成在DSP中，设置了专门的数据地址发生器（实际上是专门的ALU），来产生所需要的数据地址，节省公共ALU的时间.外设（peripherals）:时钟发生器（振荡器与PLL）定时器（Timer）软件可编程等待状态发生器通用I/O同步串口（SSP）与异步串口（ASP）JTAG扫描逻辑电路（IEEE 1149.1标准便于对DSP作片上的在线仿真和多DSP条件下的调试’C54x的内部结构:中央处理器CPU 、内部总线控制、特殊功能寄存器、数据存储器RAM 、程序存储器ROM、I/O功能扩展接口、串行口、、主机通信接口HPI、定时系统、中断系统。
