AT89C51单片机的基本结构和工作原理AT89C51是一种低功耗、高性能的8位单片机，由美国公司Intel （现已被英特尔收购）开发。
它采用CMOS技术制造，在各种工业、汽车和家用电器等领域广泛应用。
AT89C51的基本结构和工作原理如下：一、基本结构：1.中央处理单元（CPU）：中央处理单元是AT89C51单片机的控制中心，负责执行程序指令、算术运算和逻辑操作等。
它包括一个8位的累加寄存器ACC、一个8位的指令寄存器IR和一个8位的程序计数器PC。
2.存储器：AT89C51单片机包括4KB的内部闪存ROM用于存储程序代码，并具有可擦写和可编程的特性。
此外，还有128字节的RAM用于存储各种变量和中间结果。
3.输入输出端口（IO）：AT89C51单片机有四个8位的IO口（P0、P1、P2和P3），可分别用作输入和输出。
每个IO口都可以设置为输入或输出模式，并且可以具有内部上拉电阻。
4. 定时器/计数器：AT89C51单片机包含两个定时器/计数器（Timer 0和Timer 1），用于产生定时和延时功能。
这两个定时器/计数器都可以工作在8位或16位模式下，并可以设置为定时、计数和波形发生器等不同功能。
5.串行数据通信接口（控制模式）：AT89C51单片机具有一个可编程的串行数据通信接口，支持全双工和半双工模式。
它可以与其他外部设备如传感器、LCD显示器和电脑等进行通信。
二、工作原理：1.程序执行过程：首先，AT89C51单片机将程序代码从ROM存储器中读取到指令寄存器IR中。
然后，指令寄存器将指令传输给中央处理单元CPU。
CPU根据指令类型执行不同的操作，如算术运算、逻辑判断、数据读写等。
执行完一条指令后，程序计数器PC将自动递增，指向下一条指令的地址，继续执行。
2.IO交互：AT89C51单片机的IO口可以用作输入和输出。
在输入模式下，IO口可以接收来自外部设备的信号，并传输给中央处理单元CPU。
单片机实用教程第2章AT89S51单片机原理与基本应用系统本章主要内容1、单片机的内部结构与引脚功能2、单片机存储器空间配臵与功能3、汇编语言指令格式与内部RAM的操作指令4、单片机I/O输入输出端口结构及工作原理5、单片机基本应用系统一、AT89S51单片机内部结构（1）一个8位的CPU；（2）一个片内振荡器及时钟电路；（3）4KB的Flash ROM；（4）128B的内部RAM（5）可扩展64KB外部ROM和外部RAM的控制电路；（6）两个十六位的定时/计数器；（7）26个特殊功能寄存器（双数据指针）；（8）4个8位的并行口；（9）一个全双工的串行口；（10）5个中断源，两个外部中断，三个内部中断；（11）内部硬件看门狗电路；（12）一个SPI串行接口，用于芯片的在系统编程（ISP）。
1、电源VCC （P40）——芯片电源，接+5V 。
VSS （P20）——接电源地。
二、AT89S51单片机引脚功能2、时钟XTAL1（P19）——晶体振荡电路的反相器输入端XTAL2（P18）——晶体振荡电路的反相器输出端。
使用内部振荡电路时，该引脚外接石英晶体和补偿电容。
使用外部振荡输入时从XTAL2输入，此时XTAL1需接地。
3、控制控制引脚有4个，先学习其中的两个。
（1）RST/VPD——复位/备用电源RST复位功能是单片机正常工作必不可少的，因为复位可以使单片机从程序的开头运行，使单片机按照人们设计的程序运行，在单片机系统上电开始工作，或单片机系统由于外界干扰偏离正常运行，都需要复位。
AT89S51单片机是高电平复位，只要在该引脚上一段时间（两个机器周期以上）的高电平，单片机就复位。
在正常运行程序时该引脚为低电平。
VPD功能是在VCC掉电情况下，该引脚接备用电源，向片内的RAM供电，使RAM中的数据不丢失。
3、控制（2）EA/VPP——内外ROM选择/EPROM编程电源在通常的应用中EA功能是作为内部和外部ROM的选择端。
AT89C51单片机结构和原理一、结构1.CPUAT89C51采用了MCS-51指令集架构。
它拥有一个8位的累加器(A)和一个8位的状态字寄存器（PSW），以及一组8位的通用寄存器（R0～R7）。
它还包含若干片内部特殊功能寄存器（SFR），用于控制和通信。
2.存储器（1）程序存储器：程序存储器用于存储用户编写的程序代码，它的容量为64KB，可以存储16位的指令。
程序存储器采用闪存技术，可擦写和重新编程。
（2）数据存储器：数据存储器用于存储程序运行中的各种数据，包括RAM和ROM两种类型。
- RAM(Random Access Memory)：AT89C51具有128字节的RAM空间，用于存储临时变量和数据。
- ROM(Read Only Memory)：AT89C51拥有4KB的ROM空间，用于存储常量和只读数据。
3.计时/计数器4.I/O口二、原理1.时钟2.中断AT89C51单片机支持两种类型的中断：外部中断和定时器/计数器中断。
外部中断可以由外部设备触发，如按键等；定时器/计数器中断可以由定时器溢出或计数到达指定值时触发。
中断允许在程序执行的任何时候跳转到一个中断服务程序并执行完后返回。
3.I/O口4.程序执行（1）取指令：CPU从程序存储器中读取指令，并将其存储在指令寄存器IR中。
（2）译码：CPU根据IR中的指令，识别出需要执行的操作，并将该操作传递给相应的功能单元。
（3）执行：根据译码结果，通过ALU（算术逻辑单元）对数据进行运算和逻辑操作。
（4）更新：将执行结果存储在目标寄存器或内存中，并更新状态字寄存器PSW。
总结：AT89C51单片机是一种经典的8位单片机，它的结构主要包括CPU、存储器、计时/计数器和I/O口。
它采用闪存技术的程序存储器、RAM和ROM的数据存储器，具有时钟、中断、I/O口和程序执行的原理。
AT89C51单片机广泛应用于各种嵌入式系统中，具有强大的功能和灵活的扩展性。
AT89C51单片机的基本结构和工作原理1.基本结构：-CPU：中央处理单元是AT89C51的核心部分，负责运算和控制。
它包括一个8位累加器和一组寄存器，用于存储指令和数据。
CPU能够执行各种指令，包括算术逻辑运算、条件分支、循环等。
-存储器：AT89C51具有两个存储器，即程序存储器（ROM）和数据存储器（RAM）。
ROM存储程序代码，RAM存储数据和临时变量。
存储器的容量可以根据芯片型号而有所不同。
-输入输出（I/O）口：AT89C51具有一组可编程的I/O引脚，用于与外部设备进行数据交换。
这些引脚可以配置为输入或输出，以满足不同的应用需求。
-定时器/计数器：AT89C51具有可编程的定时器和计数器，用于产生精确的时间延迟和计数操作。
定时器可以用于生成周期性的中断信号，计数器可以用于计数外部事件的频率。
-串行通信接口（UART）：AT89C51具有一个UART模块，支持异步串行通信协议。
它可以用于与其他设备（如计算机或外部传感器）进行数据交换。
2.工作原理：-程序加载：首先，程序代码被加载到ROM中。
程序的执行从存储器的固定地址开始，CPU按照指令的顺序逐条执行。
-指令执行：CPU从ROM中读取指令，并将其存储在指令寄存器中。
然后，CPU根据指令类型执行相应的操作。
这可能涉及算术逻辑运算、数据传输、条件判断等。
-I/O操作：当需要与外部设备交换数据时，CPU通过I/O口与之连接。
通过设置引脚的状态（输入或输出），CPU可以读取传感器数据或向外部设备发送控制信号。
-定时器和计数器操作：定时器和计数器可用于生成精确的时间延迟或计数特定事件的频率。
CPU可以通过配置定时器参数来实现所需的延迟或频率。
-中断处理：AT89C51支持中断机制，允许外部设备向CPU发送中断请求。
当中断信号触发时，CPU会立即停止当前工作，转而执行中断服务程序。
一旦中断服务程序执行完毕，CPU会返回到原来的工作状态。
总之，AT89C51是一种功能强大的8位微控制器，它的基本结构包括CPU、存储器、I/O口、定时器/计数器和UART等。
at89c51 工作原理AT89C51是一种单片机型号，下面将详细介绍其工作原理。
AT89C51是一款基于MCS-51体系结构的8位单片机。
它由一个中央处理器单元（CPU）、存储器、输入/输出端口以及定时/计数器等组成。
其工作原理如下：1. 程序存储器：AT89C51内部集成了4KB的闪存程序存储器，用于存储控制程序。
闪存存储器的内容可以通过编程来更改，使单片机适应不同的应用需求。
2. 数据存储器：AT89C51内部包含RAM和SFR特殊功能寄存器。
RAM用于存储变量和临时数据，SFR寄存器用于存储控制和状态信息。
3. I/O端口：AT89C51具有4个I/O端口（P0、P1、P2、P3），可用于连接外部设备。
每个端口都有8个引脚，每个引脚都可以配置为输入或输出，并具有上下拉电阻等功能。
4. 定时/计数器：AT89C51内部包含两个16位定时/计数器（Timer 0和Timer 1）。
它们可以用于测量时间间隔、生成延时、产生脉冲信号等。
定时/计数器可以配置为定时模式或计数模式，并可以通过软件或硬件触发启动。
5. 中断系统：AT89C51支持外部和内部中断。
它具有6个可屏蔽的外部中断源，可以连接到外部设备的引脚上。
同时，它还具有两个内部定时器中断（Timer 0和Timer 1的溢出中断）。
6. 控制单元：AT89C51的控制单元负责将程序存储器中的指令读取到指令缓冲器中，并执行这些指令。
控制单元还包含指令译码器，用于识别和执行各种指令操作。
AT89C51的工作原理是通过控制单元按照存储在程序存储器中的指令序列来实现的。
它可以实现多种功能，如数据处理、输入/输出控制、定时/计数、中断处理等。
在特定的应用场景中，可以通过编程来配置和控制AT89C51的工作方式，从而实现所需的功能。

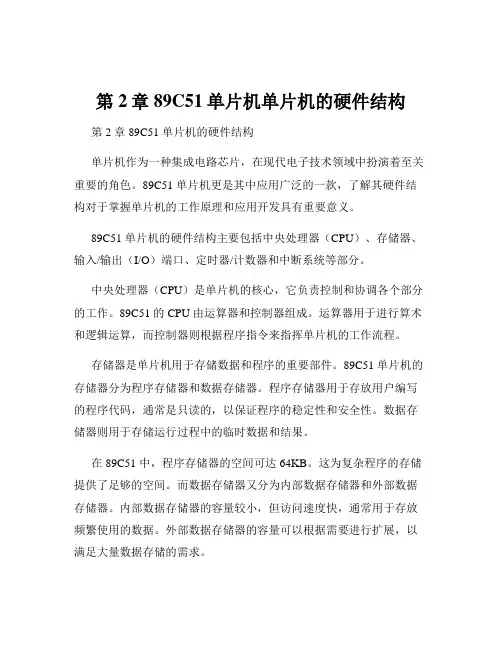

第2章 89C51单片机单片机的硬件结构第 2 章 89C51 单片机的硬件结构单片机作为一种集成电路芯片，在现代电子技术领域中扮演着至关重要的角色。
89C51 单片机更是其中应用广泛的一款，了解其硬件结构对于掌握单片机的工作原理和应用开发具有重要意义。
89C51 单片机的硬件结构主要包括中央处理器（CPU）、存储器、输入/输出（I/O）端口、定时器/计数器和中断系统等部分。
中央处理器（CPU）是单片机的核心，它负责控制和协调各个部分的工作。
89C51 的 CPU 由运算器和控制器组成。
运算器用于进行算术和逻辑运算，而控制器则根据程序指令来指挥单片机的工作流程。
存储器是单片机用于存储数据和程序的重要部件。
89C51 单片机的存储器分为程序存储器和数据存储器。
程序存储器用于存放用户编写的程序代码，通常是只读的，以保证程序的稳定性和安全性。
数据存储器则用于存储运行过程中的临时数据和结果。
在 89C51 中，程序存储器的空间可达 64KB。
这为复杂程序的存储提供了足够的空间。
而数据存储器又分为内部数据存储器和外部数据存储器。
内部数据存储器的容量较小，但访问速度快，通常用于存放频繁使用的数据。
外部数据存储器的容量可以根据需要进行扩展，以满足大量数据存储的需求。
输入/输出（I/O）端口是单片机与外部设备进行信息交换的接口。
89C51 单片机拥有四个 8 位的并行 I/O 端口，分别是 P0、P1、P2 和 P3 端口。
这些端口既可以作为输入端口，也可以作为输出端口。
通过对端口寄存器的设置，可以灵活地控制每个端口的工作模式和状态。
定时器/计数器是 89C51 单片机中的重要功能模块。
定时器用于实现定时功能，比如产生周期性的中断信号；计数器则用于对外部脉冲进行计数。
通过对定时器/计数器的设置，可以满足各种定时和计数的需求，为系统的精确控制提供了有力支持。
中断系统是单片机处理突发事件的有效手段。
当外部事件发生时，如按键按下、通信数据到达等，通过中断机制，单片机可以暂停当前正在执行的程序，转而去处理紧急事件，处理完成后再返回原来的程序继续执行。
AT89C51单片机的主要工作特性：·内含4KB的FLASH存储器，擦写次数1000次；·内含28字节的RAM；·具有32根可编程I/O线；·具有2个16位可编程定时器；·具有6个中断源、5个中断矢量、2级优先权的中断结构；·具有1个全双工的可编程串行通信接口；·具有一个数据指针DPTR;·两种低功耗工作模式，即空闲模式和掉电模式；·具有可编程的3级程序锁定定位；AT89C51的工作电源电压为5（1±0.2）V且典型值为5V,最高工作频率为24MHz.AT89C51各部分的组成及功能：1.单片机的中央处理器（CPU）是单片机的核心，完成运算和操作控制，主要包括运算器和控制器两部分。
（1）运算器运算器主要用来实现算术、逻辑运算和位操作。
其中包括算术和逻辑运算单元ALU、累加器ACC、B寄存器、程序状态字PSW和两个暂存器等。
ALU是运算电路的核心，实质上是一个全加器，完成基本的算术和逻辑运算。
算术运算包括加、减、乘、除、增量、减量、BCD码运算；逻辑运算包括“与”、“或”、“异或”、左移位、右移位和半字节交换，以及位操作中的位置位、位复位等。
暂存器1和暂存器2是ALU的两个输入，用于暂存参与运算的数据。
ALU的输出也是两个：一个是累加器，数据经运算后，其结果又通过内部总线返回到累加器；另一个是程序状态字PSW，用于存储运算和操作结果的状态。
累加器是CPU使用最频繁的一个寄存器。
ACC既是ALU处理数据的来源，又是ALU运算结果的存放单元。
单片机与片外RAM或I/O扩展口进行数据交换必须通过ACC来进行。
B寄存器在乘法和除法指令中作为ALU的输入之一，另一个输入来自ACC。
运算结果存于AB寄存器中。
（2）控制器控制器是识别指令并根据指令性质协调计算机内各组成单元进行工作的部件，主要包括程序计数器PC、PC增量器、指令寄存器、指令译码器、定时及控制逻辑电路等，其功能是控制指令的读入、译码和执行，并对指令执行过程进行定时和逻辑控制。
