ProE工程图中增加几何公差

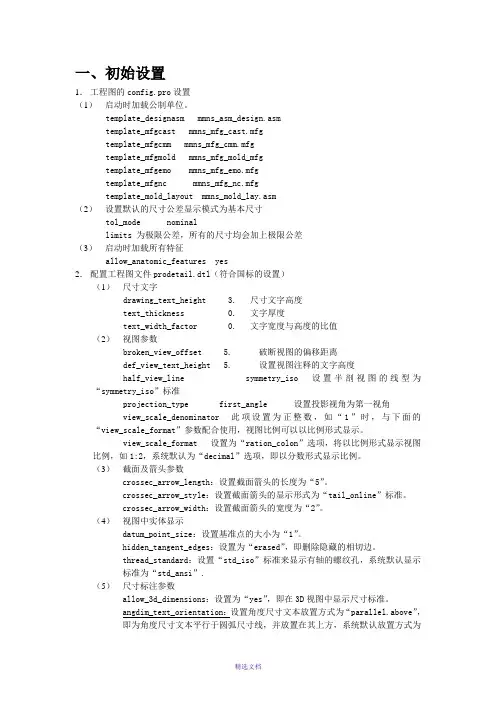

一、初始设置1．工程图的config.pro设置（1）启动时加载公制单位。

template_designasm mmns_asm_design.asmtemplate_mfgcast mmns_mfg_cast.mfgtemplate_mfgcmm mmns_mfg_cmm.mfgtemplate_mfgmold mmns_mfg_mold_mfgtemplate_mfgemo mmns_mfg_emo.mfgtemplate_mfgnc mmns_mfg_nc.mfgtemplate_mold_layout mmns_mold_lay.asm（2）设置默认的尺寸公差显示模式为基本尺寸tol_mode nominallimits 为极限公差，所有的尺寸均会加上极限公差（3）启动时加载所有特征allow_anatomic_features yes2．配置工程图文件prodetail.dtl（符合国标的设置）（1）尺寸文字drawing_text_height 3. 尺寸文字高度text_thickness 0. 文字厚度text_width_factor 0. 文字宽度与高度的比值（2）视图参数broken_view_offset 5. 破断视图的偏移距离def_view_text_height 5. 设置视图注释的文字高度half_view_line symmetry_iso 设置半剖视图的线型为“symmetry_iso”标准projection_type first_angle 设置投影视角为第一视角view_scale_denominator 此项设置为正整数，如“1”时，与下面的“view_scale_format”参数配合使用，视图比例可以以比例形式显示。

view_scale_format 设置为“ration_colon”选项，将以比例形式显示视图比例，如1:2，系统默认为“decimal”选项，即以分数形式显示比例。

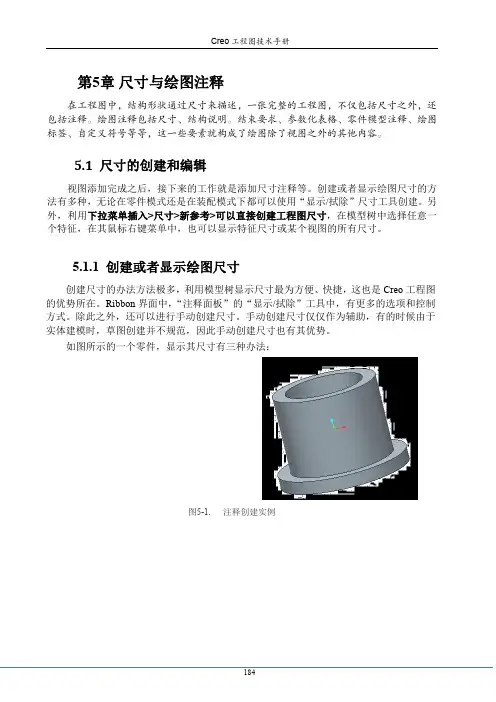

第5章尺寸与绘图注释5.1 尺寸的创建和编辑视图添加完成之后，接下来的工作就是添加尺寸注释等。

创建或者显示绘图尺寸的方法有多种，无论在零件模式还是在装配模式下都可以使用“显示/拭除”尺寸工具创建。

另外，利用下拉菜单插入>尺寸>新参考>可以直接创建工程图尺寸，在模型树中选择任意一个特征，在其鼠标右键菜单中，也可以显示特征尺寸或某个视图的所有尺寸。

5.1.1 创建或者显示绘图尺寸创建尺寸的办法方法极多，利用模型树显示尺寸最为方便、快捷，这也是Creo工程图的优势所在。

Ribbon界面中，“注释面板”的“显示/拭除”工具中，有更多的选项和控制方式。

除此之外，还可以进行手动创建尺寸。

手动创建尺寸仅仅作为辅助，有的时候由于实体建模时，草图创建并不规范，因此手动创建尺寸也有其优势。

如图所示的一个零件，显示其尺寸有三种办法：图5-1.注释创建实例5.1.1.1 按特征显示新建绘图>调入视图>模型树栏>左键单击需要显示特征的尺寸>显示模型注释>弹出显示模型注释对话框>上面的选项卡切换并勾选其所属内容，这样就会显示出该特征对应的尺寸、公差等信息，如图：图5-2.显示模型注释图5-3.显示尺寸以及中心线注释当然，这是分步显示零件注释的方式。

在Creo中，将尺寸和注释全部通称为注释，因此本章的合并也是基于此原因。

5.1.1.2 面板显示注释选项卡>显示模型属性按钮>，这样同样进入了显示注释的对话框，读者可以选择要标注的特征，通过切换该对话框中的选项，比如尺寸，几何公差，基准线，中心线等等，进行注释显示，这个方法和第一种方法有点相似，但是这一块Creo已经非常智能化了。

5.1.1.3 手动标注还有一种方法就是手动标注了，注释选项卡>注释功能版中，找到尺寸的按钮，读者可以通过该按钮进行手动标注，其实施方法为：单击尺寸按钮>弹出菜单>选择需要的选项（菜单中有图元上，中心，求交等等，一般选择在图元上，也就是说尺寸线附着于几何边，其他类推）>选择一条边>选择另一条边>在一个合适的位置落下尺寸。

（完整版）[整理]proe5.0⼯程图标注.本章提要第5章⼯程图标注标注在⼯程图中占有重要的地位。

本章把标注分成尺⼨标注、注释标注、基准标注、公差标注与符号标注⼏个部分来讲述，并配以适当的范例来让读者巩固所学知识。

主要内容包括：●尺⼨的标注与编辑。

●注释的标注与编辑。

●基准、公差的标注。

●符号的标注。

5.1 ⼯程图标注概述在⼯程图中，标注的重要性是不⾔⽽喻的。

⼯程图作为设计者与制造者之间交流的语⾔，重在向其⽤户反映零组件的各种信息，这些信息中的绝⼤部分是通过⼯程图中的标注来反映的。

因此⼀张⾼质量的⼯程图必须具备充分合理的标注。

⼯程图中的标注种类很多，如尺⼨标注、注释标注、基准标注、公差标注、表⾯粗糙度标注、焊缝符号标注等。

●尺⼨标注：对于刚创建完视图的⼯程图，习惯上先添加其尺⼨标注。

由于在Pro/ENGINEER系统中存在着两种不同类型的尺⼨，所以添加尺⼨标注⼀般有两种⽅法：其⼀是通过选择下拉菜单命令来显⽰存在于零件模型的尺⼨信息，其⼆是通过选择下拉菜单（或者、、）命令⼿动创建尺⼨。

在标注尺⼨的过程中，要注意国家制图标准中关于尺⼨标注的具体规定，以免所标注出的尺⼨不符合国标的要求。

说明：在本书中，为了使⽤同⼀个模型的⼯程图来统⼀介绍尺⼨标注的各种⽅法，有的⽅法标注的尺⼨在该⼯程图中不⼀定符合国家标准，但是在其他的⼯程图中则可满⾜国标。

●注释标注：作为加⼯图样的⼯程图很多情况下需要使⽤⽂本⽅式来指引性地说明零组件的加⼯、装配体的技术要求，这可通过添加注释来实现。

Pro/ENGINEER系统提供了多种不同的注释标注⽅式，可据具体情况加以选取。

●基准标注：在Pro/ENGINEER系统中，基准的标注可分为“模型基准”和“绘制基准”。

选择下拉菜单命令，可创建基准⾯或基准轴，所创建的基准⾯或基准轴主要⽤于作为创建⼏何公差时公差的参照。

选择下拉菜单命令可创建“绘制基准⾯”、“绘制基准轴”或“绘制基准⽬标”，创建的绘制基准主要⽤于对⼯程图中某些必要的内容作补充说明。

Pro/E Wildfire 2.0——《 Pro/E机械设计教程》讲义
一,Pro/E注释标注:
2. 显示,拭除和删除注释
在【显示/拭除】对话框【显示】选项卡的【类型】选项 组中单击按钮,可以显示注释,在【拭除】选项卡的【类 型】选项组中单击按钮来拭除工程图中的注释.
Pro/E Wildfire 2.0——《 Pro/E机械设计教程》讲义
1. 创建注释
创建一般注释 选择主菜单【插入】|【注释】命令,或者单击(创建注 释)按钮,在【注释类型】菜单中设置注释的各属性,光 标将变成形状.
Pro/E Wildfire 2.0——《 Pro/E机械设计教程》讲义
一,Pro/E注释标注:
1. 创建注释
创建特殊注释 可以创建空行文本,上下标文本,文本外框,显示文本符 号和创建特殊注释文本.
一,Pro/E注释标注:
3. 编辑注释
对注释的编辑包括注释的剪切复制和粘贴,移动注释,修 改注释文本内容,将注释导引线连接至指定的文本行,修 改注释文本格式.
Pro/E Wildfire 2.0——《 Pro/E机械设计教程》讲义
一,Pro/E注释标注:
4. 修改注释导引至指定文本行
一般情况下注释导引将连接至注释文本的首行,如果要将 注释导引连接至指定的文本行,可以在该行的开头添加字 符串"@O"(注意:是字母O而不是数字零),导引线将 自动连接至该行.
Pro/E Wildfire 2.0——《 Pro/E机械设计教程》讲义
一,Pro/E注释标注:
5. 关联注释到尺寸文本
注释关联到尺寸时,该注释会随尺寸移动保 持其位置.在添加注释时,如果用【偏距】 选项,会提示从注释开始偏移处选取一个尺 寸或其他细节对象,该注释会与选择的尺寸 相关联.
