在config.pro文件里面增加如下行：drawing_setup_file X:\...\cns_ISO.dtl X:\...\cns_ISO.dtl 为你工程图配置文件的路径。
新建记事本文件，拷贝如下代码，然后另存为cns_ISO.dtl，即可。drawing_text_height 3.500000
text_thickness 0.000000
text_width_factor 0.700000
aux_view_note_format VIEW %viewname-%viewname
broken_view_offset 3.000000
create_area_unfold_segmented YES
def_view_text_height 3.500000
def_view_text_thickness 0.000000
default_view_label_placement BOTTOM_LEFT
detail_circle_line_style PHANTOMFONT
detail_circle_note_text DEFAULT
detail_view_boundary_type CIRCLE
detail_view_circle ON
detail_view_scale_factor 2.000000
half_view_line SYMMETRY_ISO
model_display_for_new_views FOLLOW_ENVIRONMENT
projection_type third_angle
show_total_unfold_seam YES
tan_edge_display_for_new_views NO_DISP_TAN
view_note STD_ISO
view_scale_denominator 100
view_scale_format RA TIO_COLON
crossec_arrow_length 3.500000
crossec_arrow_style TAIL_ONLINE
crossec_arrow_width 1.000000
crossec_text_place above_tail
crossec_type NEW_STYLE
cutting_line STD_ISO
cutting_line_adapt NO
cutting_line_segment 7.000000
def_xhatch_break_around_text YES
def_xhatch_break_margin_size 1.000000
default_show_2d_section_xhatch ASSEMBLY_AND_PART
default_show_3d_section_xhatch YES
draw_cosms_in_area_xsec NO
remove_cosms_from_xsecs TOTAL
show_quilts_in_total_xsecs NO
datum_point_shape CROSS
datum_point_size 1.000000
hidden_tangent_edges erased
hlr_for_datum_curves YES
hlr_for_pipe_solid_cl NO
hlr_for_threads YES
location_radius DEFAULT(2.)
mesh_surface_lines OFF
pipe_insulation_solid_xsec NO
ref_des_display NO
show_sym_of_suppressed_weld NO
thread_standard STD_ISO_IMP_ASSY
weld_light_xsec NO
weld_solid_xsec NO
allow_3d_dimensions YES
angdim_text_orientation parallel_above associative_dimensioning YES
chamfer_45deg_leader_style STD_JIS chamfer_45deg_dim_text iso/din
clip_diam_dimensions YES
clip_dimensions YES
clip_dim_arrow_style NONE
default_dim_elbows YES
default_z_radius_center_symbol CROSS
dim_fraction_format STD
dim_leader_length 5.000000
dim_text_gap 1.200000
dim_trail_zero_max_places same_as_dim draft_scale 1.000000
draw_ang_units ANG_DEG
draw_ang_unit_trail_zeros YES
dual_digits_diff 1
dual_dimensioning NO
dual_dimension_brackets YES
dual_metric_dim_show_fractions NO
dual_secondary_units INCH
iso_ordinate_delta YES
lead_trail_zeros STD_METRIC
lead_trail_zeros_scope ALL
orddim_text_orientation PARALLEL
ord_dim_standard STD_ISO
parallel_dim_placement ABOVE
radial_dimension_display STD_ISO shrinkage_value_display PERCENT_SHRINK text_orientation PARALLEL_DIAM_HORIZ use_major_units NO
witness_line_delta 1.500000
witness_line_intersection NO
witness_line_offset 0.400000
default_clean_dim_offset 10.000000
default_clean_dim_increment 5.000000
default_font font
dim_dot_box_style filled
draw_arrow_length 3.000000
draw_arrow_style FILLED
draw_arrow_width 1.000000
draw_attach_sym_height DEFAULT
draw_attach_sym_width DEFAULT
draw_dot_diameter 1.000000
leader_elbow_length 4.000000
leader_extension_font SOLIDFONT
set_datum_leader_length 0.375000
axis_interior_clipping NO
axis_line_offset 2.000000
circle_axis_offset 2.000000
radial_pattern_axis_circle YES
asme_dtm_on_dia_dim_gtol ON_DIM
gtol_datum_placement_default ON_BOTTOM
gtol_datums STD_ISO_JIS
gtol_dim_placement ON_BOTTOM
gtol_display_style STD
gtol_lead_trail_zeros SAME_AS_LEAD_TRAIL_ZEROS new_iso_set_datums YES
set_datum_triangle_display FILLED
stacked_gtol_align YES
2d_region_columns_fit_text NO
dash_supp_dims_in_region YES
def_bom_balloons_attachment EDGE
def_bom_balloons_snap_lines NO
def_bom_balloons_stagger NO
def_bom_balloons_stagger_value 10.000000
def_bom_balloons_view_offset 20.000000
def_bom_balloons_edge_att_sym FILLED_DOT
def_bom_balloons_surf_att_sym FILLED_DOT
min_dist_between_bom_balloons 5.000000
model_digits_in_region NO
reference_bom_balloon_text "DEFAULT"
show_cbl_term_in_region YES
show_dim_sign_in_tables YES
sort_method_in_region DELIMITED
zero_quantity_cell_format EMPTY
draw_layer_overrides_model NO
ignore_model_layer_status YES
model_grid_balloon_display YES
model_grid_balloon_size 4.000000
model_grid_neg_prefix -
model_grid_num_dig_display 0
model_grid_offset DEFAULT
model_grid_text_orientation HORIZONTAL
model_grid_text_position CENTERED
pipe_pt_line_style DEFAULT
pipe_pt_shape CROSS
pipe_pt_size DEFAULT
show_pipe_theor_cl_pts BEND_CL
blank_zero_tolerance NO
dim_tol_lead_trail_zeros SAME_AS_LEAD_TRAIL_ZEROS dim_tol_trail_zero_max_places same_as_dim_tol
display_tol_by_1000 NO
symmetric_tol_display_standard std_iso
tol_display Y es
tol_text_height_factor 0.600000
tol_text_width_factor 0.600000
decimal_marker PERIOD
default_pipe_bend_note NO
drawing_units mm
harn_tang_line_display NO
line_style_standard STD_ISO
max_balloon_radius 3.000000
min_balloon_radius 3.000000
node_radius DEFAULT
pos_loc_format %s%x%y, %r
sym_flip_rotated_text NO
weld_symbol_standard STD_ISO
weld_spot_side_significant YES
yes_no_parameter_display TRUE_FALSE
all_holes_in_hole_table YES
model_display_for_new_views no_hidden
aux_font 1 filled
aux_font 2 chfntf
aux_font 3 chfnth
aux_font 4 chfntk

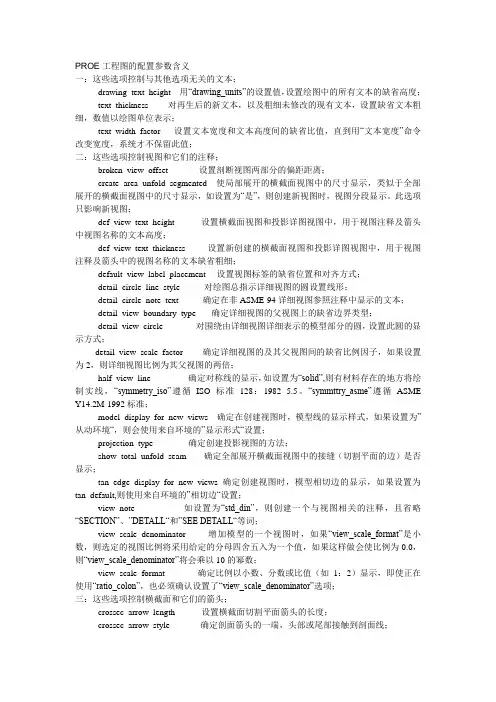

工程图配置文件.dtl常用选项及使用详解 工程图配置文件是出工程图所必需了解掌握的知识。我写过一篇关于系统配置文件config.pro的教程，里面提到过配置文件对于使用PROE非常重要。 config.pro的使用，请先看这个帖https://www.doczj.com/doc/077510926.html,/thread-9138-1-1.html 不可否认的是，论坛工程图版的求助帖超过一半与工程图配置文件设置有关。可见工程图配置文件的重要性。工程图配置文件*.dtl使用上比系统配置文件config.pro要简单一些。所以本帖先将一些常用选项列出，供大家参考。配置文件使用方面的内容放在后面讲解。 本帖为原创，严禁转载！ 请勿综合成PDF或WORD等格式打包下载，谢谢合作！ 本帖不设回复可见，方便大家都可以见到 本帖所讲述的内容目录如下： 一、工程图配置文件常用选项及说明 二、工程图配置文件使用详解 1、创建工程图配置文件*.dtl 2、工程图配置文件选项的查找 3、工程图配置文件的选项设置与修改 4、工程图配置文件的正确调用 一、工程图配置文件常用选项及说明 drawing_units mm（前面为选项，空格后为值，下同） 此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。 drawing_text_height 3.5 设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。 text_width_factor 0.7 设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。 但此项设置对于windows系统自带的仿宋体无效。 broken_view_offset 3 设置破断视图两破断线之间的距离 detail_circle_line_stylephantomfont 设置详细视图（局部放大图）的边界线的线型，影响打印的粗细 projection_typefirst_angle 设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法）
在config.pro文件里面增加如下行：drawing_setup_file X:\...\cns_ISO.dtl X:\...\cns_ISO.dtl 为你工程图配置文件的路径。 新建记事本文件，拷贝如下代码，然后另存为cns_ISO.dtl，即可。drawing_text_height 3.500000 text_thickness 0.000000 text_width_factor 0.700000 aux_view_note_format VIEW %viewname-%viewname broken_view_offset 3.000000 create_area_unfold_segmented YES def_view_text_height 3.500000 def_view_text_thickness 0.000000 default_view_label_placement BOTTOM_LEFT detail_circle_line_style PHANTOMFONT detail_circle_note_text DEFAULT detail_view_boundary_type CIRCLE detail_view_circle ON detail_view_scale_factor 2.000000 half_view_line SYMMETRY_ISO model_display_for_new_views FOLLOW_ENVIRONMENT projection_type third_angle show_total_unfold_seam YES tan_edge_display_for_new_views NO_DISP_TAN view_note STD_ISO view_scale_denominator 100 view_scale_format RA TIO_COLON crossec_arrow_length 3.500000 crossec_arrow_style TAIL_ONLINE crossec_arrow_width 1.000000 crossec_text_place above_tail crossec_type NEW_STYLE cutting_line STD_ISO cutting_line_adapt NO cutting_line_segment 7.000000 def_xhatch_break_around_text YES def_xhatch_break_margin_size 1.000000 default_show_2d_section_xhatch ASSEMBLY_AND_PART default_show_3d_section_xhatch YES draw_cosms_in_area_xsec NO remove_cosms_from_xsecs TOTAL show_quilts_in_total_xsecs NO datum_point_shape CROSS datum_point_size 1.000000 hidden_tangent_edges erased hlr_for_datum_curves YES
如何在企业中定制proe的使用环境 一、引言 Pro/ENGINEER是目前国际上最流行的“参数化、全相关”的三维设计软件。全相关技术即产品的三维模型与二维图形相互关联，能高效率地生成二维投影视图。因为在工程实践中，二维工程图是必不可少的，作为重要的技术文档，工程图必须有一定的规范和标准，特别是工程信息的标注如各种标注符号（焊接符号、表面粗糙度等）、标题栏和明细表以及工程图的打印等，这都需要按行业、企业的标准统一做相应的二次开发定制工作。以下是厦门工程机械股份有限公司在 Pro/ENGINEER2000i版本下为生成符合国标的工程图所进行的开发定制的主要过程。 二、定制Pro/ENGINEER建模的模板 由于Pro/ENGINEER的三维模型和二维工程图的全相关性，在建模板时可以 附加一些有用的模型通用信息和工作环境，将模板保存成startpart.prt或startasm.asm。此后每次新建模型时，就用Copyfrom startpart.prt或startasm.asm，这样，模板所带的全部信息都直接传递给新模型，避免了重复劳动。一般模板应包含下述内容。 1.设置环境配置文件和绘图设置文件 这两个文件很重要，应根据企业的标准统一设置。环境配置文件config.pro 是用来设置Pro/ENGINEER工作环境的，包括窗口形式设定，指定一些重要文件 的路径如绘图设置文件、跟踪文件、符号库、标准件库、格式库等；模型单位；公差的模式；图层的设定（三维模型和二维工程图）；映射键的设置等。绘图设置文件中可确定诸如尺寸高度、文本注释、文本方向、几何公差标准、字体属性、箭头样式等选项的特性，系统为这些选项赋了缺省值。我们可根据企业标准为某些选项重新赋值定制一个统一的绘图标准，并将其保存在名为“filename.dtl”的绘图设置文件中，对于没有设置的选项，系统使用绘图设置文件选项的缺省值。 2.创建三个基准面 三个基准面是模型的定位基准，是模型所必须的。为了统一基准面在工程图中的放置，可对三个基准面的默认名字进行更改，DTM1、DTM2和DTM3分别 改名为FONT、TOP和RIGHT。 3.建立模型的用户自定义参数 在模型中设立用户自定义参数，如Part_name（零件名称）、Material（材料）、Weight（重量）等每个模型都必须包含的基本参数，这些参数的值是工程图的标题栏和明细栏的基本信息。用菜单命令，如图1所示，每创建一个参数都必须先选择参数的类型（包括整型、实型、字符型、逻辑型及文本注释），再给参数命名，可根据企业的习惯来命名，然后为参数赋值，赋值时要注意与前面定义的参数类型相一致。用Modify可随时修改参数值，创建一“修改”映射键，在建模状 态下，只要点击该映射键，系统会依次弹出可供修改的各参数值，可以很方便地
Pro/E工程图图框和字体详细配置步骤（原创） 有疑问联系tang_hua@https://www.doczj.com/doc/077510926.html, 一、基本设置（电脑上操作） 1.字体配置 1.1字体格式的文件：下载需要的字体文件 1.2路径：将字体文件放到指定的路径（或者是proe安装目录下的fonts文件夹中，后续设置默认字体时需要找到该字体的保存路径）： 2Pro/E图框配置（图中“formats”文件夹） 将文件夹所有的frm格式文件放到：D:\Program Files\proeWildfire4.0\formats（具体视proe 的安装目录定，只要放到proeWildfire4.0\formats文件里面就可以） 3config及相关配置 3.1记事本打开config，将下图红色标记的全部替换为proe的安装根目录后保存
3.2将文件夹所有的文件放到：D:\Program Files\proeWildfire 4.0\text（具体视proe的安装目录定，只要放到proeWildfire4.0\text文件里面就可以） 3.3proe启动目录设置 在D盘根目录新建文件夹D:\Proestart（文件夹名字自定，建议用字母）； 将copy to text中的congfig、活动绘图文件放到D盘新建的文件夹proestart中。 同时对桌面proe的启动快捷键右键-属性，更改proe的起始位置为上步建立的proestart文件夹（红色圈标记）
二、软件设置（Proe中操作） 打开proe软件 1工程图默认字体路径设置
1）工具-选项 2）查找 3）输入pro_font_dir，选择选项中对应名称双击 4）找到之前字体的保存路径：D:\Program Files\proeWildfire4.0\text\fonts\chinese_cn 2工程图默认字体设置 1）工具-选项 2）查找 3）输入default_font，选择选项中对应名称双击 4）输入字体文件名GB2312
PROE工程图的标准格式 我们可以使用或绘制一个工程图的格式文件(也可以成为模版，按照原文，我们仍翻译为格 式文件)，并将它应用的工程图文件中。格式是工程图文件的一个自定义的图层，格式文件主要包括如下内容：标题栏、边框、表、甚至可以包括公司的标记。要建立一个格式文件，应在format模式下，并且需要pro/detail模块，我们可以选择合适的图纸大小(标准图纸或 自定义大小)，要建立绘制的格式文件，我们应该处于草绘Sketcher状态下。 标准格式包括：注解文本、符号、表格、绘制的几何体。我们还可以建立或修改标准格式的 内容，如果具有Pro/DETAIL模块，我们可以达到如下目的： 绘制几何体以及加入注解 移动、镜象、复制、成组、延伸几何体 使用或修改绘图的栅格 指定用户属性 建立工程图表格 使用输入输出工具建立plot, DXF, DWG， SET, TIFF, CGM, and IGES 等格式的文件 输入IGES, DXF, and SET 等格式的文件 建立用户自定义线形 建立、使用、修改符号symbols 在格式文件中包含绘制的刨面线 2.1.2 建立标准格式(To Create a Standard Format) 在菜单中选择File >&n bspNew 新文件对话框中选择 Format，输入格式文件的名称，点击0K. 指定图纸的幅面(大小)，有如下方法： 在Orientation点击Portrait，可以选择一个竖放的标准图纸 在Orientation点击Landscape，可以选择一个横放的标准图纸 点击Variable,选择图纸的单位，可以输入任意大小的图纸幅面大小 如图所示 Click OK.系统显示指定大小的图纸，并出现FORMAT菜单 . 2.1.3 在格式文件中建立几何体(To Create Format Geometry ) 我们可以使用绘制工具，来绘制实体。选择Detail-> Sketch后，即出现可以绘制的几 何体的菜单。 2.1.4 修改标准格式文件(To&n bspModify&n bspa&n bspSta ndard&n bspFormat ) 在标准格式文件中，如果需要修改符号symbol的文本、符号高度以及注解文本，使用和它 们在建立时使用的命令一样。 我们用open命令打开一个标准格式文件，使用detail->modify命令来修改，然后使用file-save 来保存。
PROE工程图BOM的教程 当然也因为其功能太过于强大,大到他可能也不知道从何说起了,那些出书的总是希望能大而全,所以效果反而不如论坛的问题有针对性了!所以,对于一门技术,或者一个软件,我们不要希望将它所有的东西都去弄懂,这是很不现实的!我们只做能解决我们问题的东西就可以了,专而精才能有所作为! 如今的世界已开始走向一个精细化的时代!一个人是不太可能解决所有问题的,自然一个教程也不能够解决所有的问题! 我们这个教程,只是想告诉大家如何将图A这个产品的BOM做成如图B所示! 当然是做好表格,自动生成的啊! 第一步,我们得制作一个 零件和装配文件的模板, 这是为了能够统一将要 在BOM中加载的参数! 1,设置好单位,我用的是 如下图所示的 编辑----设置-----单位 ----- 2,设置好材料如图所示, 我们在此时设置材料,是 考虑到产品中,大部分零 件是这个材料,当然你也 可不在此时设置!在其后 单独设置! 编辑---设置----材料---- 如果库里没有你想要的材料,新建一个吧!见下图!
3,新建参数,还有很多朋友在讨论如何在工程图中加载中文名称,其中有一个ptc_common_name参数是可以用来加载中文名称的,但PROE支持自定义参数后,如何加载中文名,已经是小菜一碟了! 装配文件模板的设置与零件文件的模板设置差不多,在此不多叙述!材料就免了吧,不知道你是 不是这样做的,我是这样弄的! 第二步,用我们创建好的模板来新建零件和装配文件 将每个文件的材料及参数的值设定好,以TOP.PRT为例,见图:
第三步,新建ASM_PRODUCT.ASM文件的工程图,新建视图!其具体步骤,不再详细叙述! 1,新建BOM表格,表----插入----表---- 在页面左下方,取一点,创建如下所示表格,相信你没有问题! 2,设置重复区域,这是自动生成BOM表内容的关键! a,设置第1个重复区域,表----重复区域----添加------简单------ 即将表中的两行全部设为第一个重复区域,我们暂且称为外重复区域 设置重复区域的属性,表----重复区域----属性----选择外重复区域,设置如下图所示:

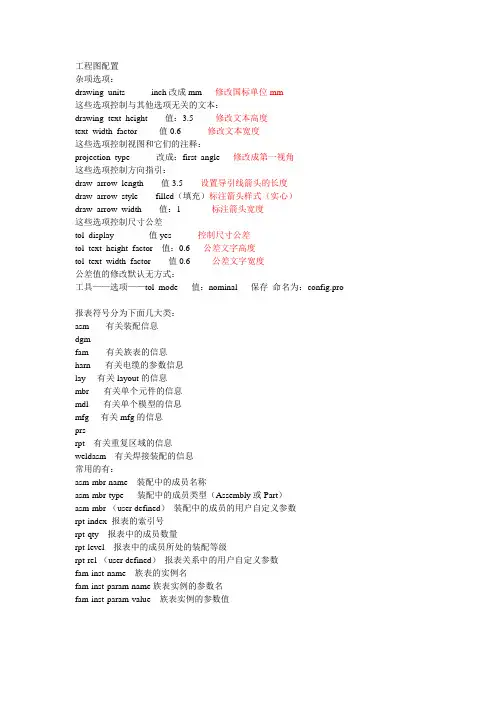

工程图属性设置 这些选项控制与其他选项无关的文本： Drawing_text_height 3.5mm 设置绘图中所有文本的缺省文本高度。 Text_width_factor 0.7 设置文本宽度和文本高度间的缺省比值。 这些选项控制视图和它们的注释： def_view_text_hight 3.0 设置视图注释及箭头中视图名称的文本高度。 Projection_type first_angle 设置创建投影视图的方法。 Show_total_unfold_seam no 确定全部展开横截面视图的接缝是否显示。 Tan_edge_display_for_new_views no_disp_tan 确定创建视图时，模型相切边的显示。这些选项控制横截面和它们的箭头： Crossec_arrow_length 7 设置横截面切割平面箭头的长度。 Crossec_arrow_width 0.7 设置横截面切割平面箭头的宽度。 这些选项控制在视图中显示的实体： Thread_standard std_ansi 控制带有轴的螺纹孔显示。 这些选项控制尺寸： Dim_leader_length 7.0mm 当导引箭头在尺寸线外时，设置尺寸导引线的长度。Text_orientation parallel_diam_horiz 控制尺寸文本的方向。 Witness_line_delta 2~3 设置尺寸界线在尺寸导引箭头上的延长量。 这些选项控制方向指引： Draw_arrow_length 3.5mm 设置导引线箭头的长度。 Draw_arrow_style filled 控制所有带箭头的详图项目的箭头样式。 Draw_arrow_witdth 1mm 设置导引线的宽度。 这些选项控制轴： Circle_axis_offset 2.0mm 设置圆十字叉丝轴延伸超出圆边的缺省距离。 这些选项控制尺寸公差： Tol_display yes 控制尺寸公差的显示。 杂项选项： Drawing_units mm 设置所有绘图参数的单位。 Helios_con_lt
Pro/E 工程图比例设置 工程图及视图的比例（About Drawing and View Scales ） 我们可以对工程图采用两种比例形式：整体比例（在添加视图时选择No Scale选项）和视图比例（在添加视图时选择Scale选项）。 对整体比例而言，系统使用工程图左下角的比例参数。对于这个比例，我们可以使用modify-value命令，选择左下角的值即可更改。在配置文件中，我们可以修改“default_draw_scale,”选项，来确定默认的工程图比例 对于视图比例而言，系统针对某一个视图单独确定该视图的比例。在添加视图时，需要给定比例值，在视图的某位置上，标明比例值。当修改工程图比例（整体比例）时，该视图的比例不变。当修改工程图图纸的大小时（如A4-A3）时，整理比例会根据图纸的改变而改变，以适应图纸。然而，视图比例却不因图纸的改变而改变。 我们可以通过约束来驱动视图比例，但不能使用约束来驱动整体比例。我们可以为视图比例确定一个使用关系表达式，系统会计算该表达式，同时保存在图纸的信息中。这种功能允许我们使用模型中的任何尺寸，当模型中的与视图比例相关的尺寸改变时，视图的比例会随之改变。注意，当具有视图比例的视图，其比例改变时，和它相关的视图也同时发生变化。 改变视图比例的关系表达式To Modify the Relational Expression for the View Scale 选择：DETAIL > Modify > Value 使用右键选择需要修改的视图比例的值或关系表达式（relational expression），并按回车键； 注意，当改变关系表达式时，只能改动右边的表达式 系统会计算左边的值作为视图比例。 比例的格式 比例的格式有几种，如小数形式，分数形式，比例形式。我们大都使用比例形式，这种设置可以在*.dtl设置文件中中进行设置。 “view_scale_format”设为：ratio_colon 注意的设置“view_scale_denominator”的设置，应为"1" 不然可不不行哦！！
32位系统preo5.0二次开发测试及环境配置 首先,proe5.0是配合VC++2008来进行二次开发的,因此首先得安装VS2008,其次,要确保proe5.0中已经安装了protoolkit,安装方法略。 如何测试Pro/Toolkit安装成功 第一步，找到proe安装目录下的protooltik文件夹，并找到..\protoolkit\i486_nt\obj这个路径下的一个叫做make_install的文件，用写字板打开，找到如下 # Pro/Toolkit Source & Machine Loadpoint (EXTERNAL USE - DEFAULT) 这么一行字，然后把它下面的PROTOOL_SRC=../..改成PROTOOL_SRC = ...\PTC\protoolkit，保存下关闭就好了。 第二步，在“开始”中找到Microsoft Visuall Studio Tools→Visual Studio Tools→Visual Studio Tools2008命令提示符，打开。 第三步，在打开的这个界面里面敲下如下字符cd ...\PTC\protoolkit\i486_nt\obj，然后回车，再敲上如下字符：nmake /f make_install dll，然后再回车，等其运行完毕，关掉命令提示符，然后再回到...\PTC\protoolkit\i486_nt\obj文件夹中，会发现多了一个pt_inst_test.dll文件，证明前面的工作全是成功的。 第四步，回到...\PTC\protoolkit文件夹，找到protk.dat文件，用写字板打开，将第二行和第三行前面的“.”改成路径...\PTC\protoolkit，将第五行后面的“18”改成“wildfire5.0”，其他保持不变，保存，关闭。 第五步，启动proe5.0，找到工具→辅助应用程序，打开，点“注册”，找到...\PTC\protoolkit，里的protk.dat，打开，选中，点“启动”，发现左上角出现“’pt_inst_test.dll’启动成功”。关闭“辅助应用程序”。 第六步，打开“文件”菜单栏，会有一个“安装检测”，点击后，会出现“PRO/PROTOOLKIT 安装检测成功”。至此，PRO/PROTOOLKIT安装检测全部完成。 配置VC++2008 Debug模式配置 第一步，加上PRO/TOOLKIT的包含文件和库文件，打开工具→选项→项目与解决方案→VC++目录显示以下内容的目录→包含文件，添加如下文件： ...\PTC\protoolkit\includes ...\PTC\protoolkit\protk_appls\includes ...\PTC\prodevelop\includes ...\PTC\prodevelop\prodev_appls\includes 将包含文件换为库文件，添加如下文件： ...\PTC\protoolkit\i486_nt\obj ...\PTC\prodevelop\i486_nt\obj
Pro/E工程图线形设置问题 可在CONFIG中设置相应的线宽：一般白色的（即主要为粗实线）设为3，其它的设置为2就行了 pen1 白色 pen2 黄色 pen3 隐藏线 pen4 红色 pen5 绿色 pen6 青色 pen7 灰色 pen8 蓝色 ProE中打印及线宽的设置 在Pro/E中，利用普通的喷墨或激光打印机进行打印输出，需要有一些config选项和两个配置文件：对应打印机的pcf文件和定义线宽的table.pnt文件。下面就一一进行讲解。 打印配置config选项plotte指定的默认打印机名称，也是保存配置的时候的默认的保存名称。如：Epson Stylus Photo 1270 ESC/P。要注意的是这个选项要和我们第二步所说的.pcf配置文件进行搭配使用，如果使用我们在第二步进行详细讲解，如果没有对应的pcf文件，这个选项是无效的。 plotter_command指定的打印指令，我们就用系统默认的好了: windows_print_manager pro_plot_config_dir指定的配置文件目录，Pro/E会在打印启动时到这个目录寻找打印机的配置文件并从这些配置文件中找出所有可用的打印机并添加到打印机列表中以供用户选择。raster_plot_dpi打印的dpi（分辨率），dpi越高，每英寸打印的像素值越高，打印结果越精细，当然也更费墨了和水了呵呵，所以我们在打印照片的时候要选择高dpi值，但是在打印工程图的时候就不必要了，100可以了。可选值：100/200/300/… use_8_plotter_pens是否使用8支笔，对绘图仪来说，有四支笔和八支笔的分别，但对我们的打印机来说就是八种颜色和四种颜色的区别了，自然我们选yes也没啥坏处。可选值：yes/no pen_table_file线宽定义文件，指定打印时各几何使用的线宽和颜色等，详细的定义方法我们会在第三步进行讲解。如果定义了这个选项并且对应的table file存在的话，那么以下的八个定义线宽的config选项将失效。值如：d:\config\table.pnt以下八项为定义不同的几何的打印线宽，线宽范围是1（最细）到16（最粗）。 pen1_line_weight 可见几何，剖面切线和箭头，基准面等

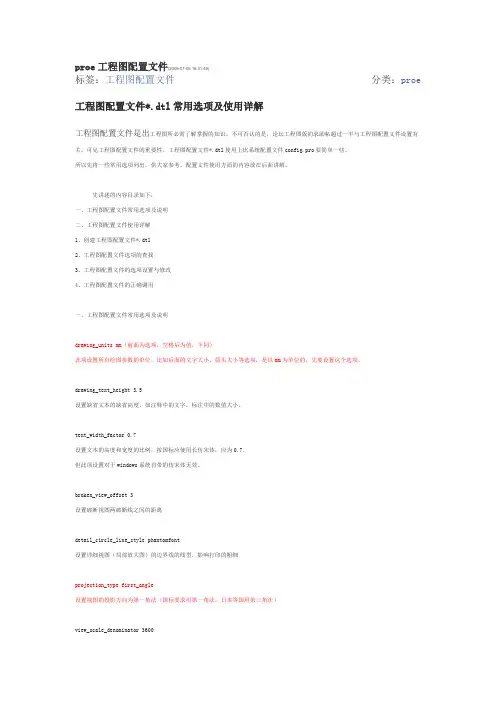

proe工程图配置文件 工程图配置文件*.dtl常用选项及使用详解 工程图配置文件是出工程图所必需了解掌握的知识。不可否认的是，论坛工程图版的求助帖超过一半与工程图配置文件设置有关。可见工程图配置文件的重要性。工程图配置文件*.dt l使用上比系统配置文件config.pro要简单一些。 所以先将一些常用选项列出，供大家参考。配置文件使用方面的内容放在后面讲解。 先讲述的内容目录如下： 一、工程图配置文件常用选项及说明 二、工程图配置文件使用详解 1、创建工程图配置文件*.dtl 2、工程图配置文件选项的查找 3、工程图配置文件的选项设置与修改 4、工程图配置文件的正确调用 一、工程图配置文件常用选项及说明 drawing_units mm（前面为选项，空格后为值，下同） 此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。 drawing_text_height 3.5 设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。 text_width_factor 0.7 设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。 但此项设置对于windows系统自带的仿宋体无效。 broken_view_offset 3 设置破断视图两破断线之间的距离 detail_circle_line_style phantomfont 设置详细视图（局部放大图）的边界线的线型，影响打印的粗细 projection_type first_angle 设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法） view_scale_denominator 3600 view_scale_format ratio_colon 上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。
