Proe工程图绘图设置可使用以下各项的组合定制自己的绘图环境和绘图行为：•绘图设置文件选项•配置选项•模板•格式例如，可预先确定某些特性，如尺寸和注释文本高度、文本方向、几何公差标准、字体属性、绘制标准和箭头使用True Type 字体Pro/ENGINEER 可使用TrueType 字体。
Pro/ENGINEER 提供42 种TrueType 字体，用户还可购买附加的TrueType 字体，并放置到Pro/ENGINEER 的载入点目录中。
有关在载入目录区中如何查找字体文件的信息，请参阅《Pro/ENGINEER 安装与管理指南》。
注意：TrueType 字体重画时需要更多时间。
关于绘图设置文件选项配置文件选项控制零件和组件的设计环境，而绘图设置文件选项会向细节设计环境添加附加控制。
绘图设置文件选项确定诸如尺寸和注释文本高度、文本方向、几何公差标准、字体属性、绘制标准、箭头长度等特性。
为绘图设置文件选项提供了缺省值，但是您可定制并保存各种版本以在其它绘图中使用。
在配置选项drawing_setup_file 中所指定的文件为在Pro/ENGINEER 进程中创建的所有绘图建立缺省绘图设置选项。
若不设置该选项，系统就使用缺省绘图设置文件选项值。
可从<载入点/text> 目录中检索具有下列名称的示例绘图设置文件：•iso.dtl ISO（国际标准组织）•jis.dtl JIS（日本标准协会）•din.dtl DIN（德国标准协会）Pro/ENGINEER 用每一单独的绘图文件保存这些绘图设置文件选项设置。
系统将这些值保存在一个名为<filename>.dtl 的设置文件中。
该文件的位置由pro_dtl_setup_dir 配置文件选项确定。
您可指定到包含绘图设置文件目录的完整路径。
若不用该配置文件选项指定路径名，则系统进入缺省的设置目录。
注意：•如果绘图设置文件选项被设置为default，并且如果存在同名的配置文件选项，则绘图设置文件选项将引用配置设置。
作图前的常用设置：设置所有绘图参数的单位：drawing_units 选单位为mm后，proe二维图转CAD二维图时，比例不会变。
设置横截面和尺寸箭头：箭头样式：draw_arrow_style横截面(剖面)箭头：crossec_arrow_length 一般为2.5 设置箭头的长度crossec_arrow_width 一般为1 设置箭头的宽度尺寸箭头：draw_arrow_length 3.5（或者2.5）设置箭头（实心三角形）的长度draw_arrow_width 设置箭头（实心三角形）的宽度三维横截面和尺寸文字大小：drawing_text_height 一般高度为2.5标注尺寸与尺寸线平行text_orientation 设置为parallel控制尺寸文本与尺寸导引线间的距离：dim_text_gab设置尺寸界线在尺寸导引箭头上的延伸量。
witness_line_delta 一般设置为1设置尺寸线与标注尺寸的对象之间的间距。
witness_line_offset 一般设置为1当导引箭头在尺寸界线外时，设置尺寸导引线的长度。
dim_leader_length 一般设置为4 设置公差：1.如果公差值设置为零，确定是否显示零。
blank_zero_tolerance yes显示no不显示。
2.控制尺寸公差的显示，如果设置了此项，则不能访问Pro/E“环境”对话框，即不能修改公差显示形式。
tol_display 设置为no则不能改公差。
1、想变英制成公制，零件尺寸数值不变,draw>advanced>setup-draw setup>modlfy val中将drawing unites.MM。
三维网技术论坛$ ?' ]. `7 ~3 C/ k1 F2、dtl文件? 主要作用？是二维图的配置文件，像CONFIG文件。
在草绘环境下用和编辑CONFIG文件一样的菜单就可调出编辑。
1. 尺寸公差选项选择需要更改的尺寸——右击属性——里面有norminal（一般象征）/LIMITS（限制）/PLUS-MINUL（加减）/（+/-）SYMMETRIC（+/-相称性）/AS IS（如其）.选择你所对应的尺寸类型即可另外如果更改不了，那就要看你的工程图配置文件里的设置尺寸公差的显示有没有打开操作如下：右击鼠标——属性——工程图选项——输入tol-display，把no改为yes即可：首先介绍配置工程图选项1.在工程图模块选择“文件”菜单->点选“属性”在弹出的菜单中选择“绘图选项”，如图1。
图12.在绘图选项中“1”为绘图选项，“2”为当前设置值，“3”为选项说明，您可以根据说明来配置相关选项，配置完成请点击“4”保存。
绘图选项文件后缀名为“.dtl”。
图23.常用绘图选项说明。
drawing_units mm（前面为选项，空格后为值，下同）此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。
drawing_text_height 3.5设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。
text_width_factor 0.7设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。
但此项设置对于windows系统自带的仿宋体无效。
broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图（局部放大图）的边界线的线型，影响打印的粗细projection_type first_angle设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法）view_scale_denominator 3600view_scale_format ratio_colon上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。
关于绘图设置文件选项Pro/ENGINEER在每个单独绘图和绘图格式条件下，保存绘图设置文件选项。
这些设置文件选项可确定诸如尺寸高度、注释文本、文本方向、几何公差标准、字体属性、拔模标准、箭头长度等特性。
系统为这些设置文件选项赋予了缺省值，但可修改这些值来定制一个绘图，并将其保存以便用于其它绘图。
系统将这些值保存（和检索）在名为filename.dtl的绘图设置文件中。
在配置文件选项drawing_setup_file中指定的文件，为在Pro/ENGINEER进程中创建的所有绘图建立绘图设置文件选项的缺省值。
若不设置该选项，系统就使用缺省绘图设置文件选项值。
如果有Pro/DETAIL许可，可在以下名称的装载点/文本目录安装DIN、ISO和JIS样本绘图设置文件：·din.dtl·iso.dtl·jis.dtl检索这些设置文件，在绘图中设置所需的环境。
在“菜单管理器”上，可使用“绘图”>“高级”>“绘图设置”来创建、检索和修改绘图设置文件。
此命令将打开“选项”对话框。
注释：绘图格式始终有它自己的设置文件（独立于绘图设置文件），但它是有限的。
2d_region_columns_fit_textno, yes确定在两尺寸重复区域中的每一栏是否自动确定大小，以适合每栏中最长的文本块。
若设置为“yes”，自动确定2-D重复区域的表栏大小，因此栏中最长的文本将拟合在栏内，并且不会和相邻栏重叠或在表中形成很大的间隙。
无文本的栏使用缺省栏宽（模板单元的宽度）。
包含自动确定2-D重复区域大小的表栏不能手工改变大小。
allow_3D_dimensionsno, yes确定尺寸是否在等轴视图中显示。
angdim_text_orientationhorizontal, parallel_outside, horizontal_outside, parallel_above, parallel_fully_outside控制角度尺寸在绘图中的放置。
一、进入工程图模块：新建绘图去掉使用缺省模板确定浏览选择模型空指定纸张大小确定二、工程图的设置1、设置单位：菜单管理器高级绘图设定选项输入drawing-units 在数值选mm 增加/改变应用关闭2、设置视角：菜单管理器高级绘图设定选项输入Projectin-tyPe 在数值选third-angle(三角)/first-angle(一角) 增加/改变应用关闭3、设置工差显示：菜单管理器高级绘图设定选项输入ToP-disPlay 数值选Yes 增加/改变应用关闭4、设置文字高度：菜单管理器高级绘图设定选项输入drawing-text-heighe 输入值（指文字高度）增加/改变应用关闭5、设置切割平面箭头长度：菜单管理器高级绘图设定选项输入 crossee-a now-length 增加/改变应用关闭6、设置切割平成箭头宽度：菜单管理器高级绘图设定选项输入crossee-amow-width 输入值增加/改变应用关闭7、导引线箭头的长度：菜单管理器高级绘图设定选项输入draw-a now-length 输入值增加/改变应用关闭8、设置导引线箭头宽度：菜单管理器高级绘图设定选项输入draw-a now-width 输入值增加/改变应用关闭9、设置所有箭头的样式：菜单管理器高级绘图设定选项输入draw-a now-style-filled 增加/改变应用关闭三、创建正投影视图1、全视图：视图一般全视图无剖截面比例/无比例完成选取视图放置点选择投影平面选择参考面确定2、半视图：视图一般半视图无剖截面比例/无比例完成选择视图放置点选择投影平面选择参考面确定3、破断图：视图一般破断图无剖截面比例/无比例完成选择视图放置点选择投影平面选择参考面确定注：用于规则产品4、部分视图：视图一般部分视图无剖截面比例/无比例完成选取视图放置点选取投影平面选择参考面确定一、产生投影视图增加视图投影全视图无剖截面比例/无比例完成选取视图的放置点确定注：产生投影视图之前一定要有父视图五、修改1、修改比例：偏辑数值点选比例值输入新的比例值确定2、修改视图位置：视图移动视图选视图进行移动3、删除视图：视图删除视图选择视图确认注：如果子视图未删除，父视图就无法删除4、撤消对齐方式：（打破父子关系方置视图）视图修改视图对齐点选不需要对齐的视图撤消对齐视图完成/返回5、重定向视图：视图修改视图重定向点选要重定向的视图……。
PROE常用参数与设置方法PROE是一款功能强大的三维建模软件，它拥有丰富的参数设置和功能选项，可以满足不同需求的设计工作。
下面将介绍一些PROE常用的参数和设置方法。
1.系统参数设置在PROE中，可以通过设置系统参数来调整软件的性能和外观。
在“文件”菜单下选择“选项”，弹出选项对话框。
在这里可以设置一些常用的参数，例如界面语言、默认文件夹路径、文档单位等。
2.自定义工具栏和快捷键3.参数建模PROE是一款基于参数化建模的软件，通过使用参数可以快速创建并修改模型。
在创建模型时，可以使用约束和尺寸来定义模型的形状和位置。
通过修改参数值，可以实现模型的形状和尺寸的快速调整。
在实际使用中，可以使用公式、关系和条件来定义参数之间的关系，实现更复杂的模型设计。
4.部件模型的关系与装配在PROE中，可以通过定义部件模型之间的关系和装配关系，实现设计模型的组装。
在装配过程中，可以使用约束和连接等功能，定义部件之间的相对位置和运动关系。
通过修改这些关系，可以快速调整模型的装配状态。
5.材料和质量设置6.显示设置在PROE中，可以通过设置显示选项，调整模型的显示效果。
在“视图”菜单下选择“显示设置”，弹出显示设置对话框。
在这里可以设置模型的颜色、线型、透明度等属性，以及显示隐藏一些对象。
通过合理设置显示选项，可以更清楚地展示和查看模型。
以上是PROE常用的参数和设置方法。
通过合理设置各项参数和选项，可以使设计工作更高效、更准确。
当然，这里只是介绍了一部分常用的参数和设置方法，实际使用中还有更多功能和设置可供探索和使用。
PROE---config.pro---常用参数+设置方法用PROE，就一定要灵活使用“config.pro”文件来设置属于自己的系统参数，界面，为后续的设计工作添油加速。
config.pro文件可以存放在以下两个地方：(1) Pro/E 安装目录下的text 目录；(2) Pro/E 的工作目录；以鼠标右键点选Pro/E 的快捷方式图标，－→“属性”－→“快捷方式”栏的“起始位置”即为工作目录。
当使用者进入Pro/E系统时，系统会先去读取text 目录下的config.pro 档案，然后再去读取Pro/E 工作目录下的config.pro 档案：这些档案内若有重复设定的参数选项，则系统会以最后读取的数据为主（亦即以工作目录下的config.pro 档案为主）。
因此系统管理者可以先将大环境需要所规画出来的config.pro 放于Pro/E 安装目录下的text 目录底下，而使用者再将自己规画的config.pro 放于Pro/E 的内定工作目录下。
另外于text 目录底下，系统管理者还可将config.pro 更名为config.sup，如此则可强制Pro/E 的使用者使用此项设定数据，后来读取的config.pro 若有重复之参数也无法改写。
启动 Pro/E 时，系统会自动加载环境设定档config.pro,若我们设定config.pro时用到某些较特殊的环境参数，例如：visible_message_line 1……则我们必须重新启动Pro/E，这些设定才会有效。
以下为常用的 config.pro 参数：◆清除旧版文件命令：purge 在系统窗口下输入◆如何设置图纸视角【第一，第三视角】设置方法：在工程图模式下，执行‘文件’---‘属性’----‘绘图选项’，在下列选项中选择projection_type，修改默认的‘third_angle’为‘first_angle’，然后确定。
一：在绘图选项中设置好之后，按保存，取文件名为draw.dtl，将其保存在WF安装目录下的text子目录下；二：配置config.pro,设置参数drawing_setup_file为第一步中保存的文件，注意要用全路径，然后保存config.pro。

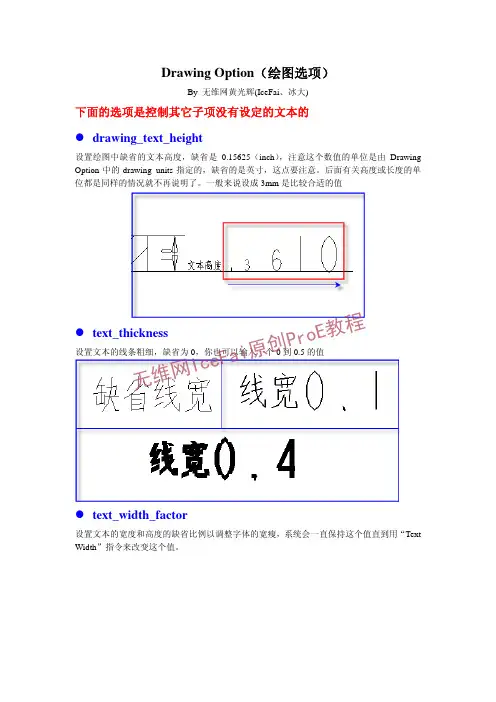

Drawing Option （绘图选项）By 无维网黄光辉(IceFai 、冰大)下面的选项是控制其它子项没有设定的文本的z drawing_text_height设置绘图中缺省的文本高度，缺省是0.15625（inch ），注意这个数值的单位是由Drawing Option 中的drawing_units 指定的，缺省的是英寸，这点要注意。
后面有关高度或长度的单位都是同样的情况就不再说明了。
一般来说设成3mm 是比较合适的值z text_thickness设置文本的线条粗细，缺省为0，你也可以输入一个0到0.5的值z text_width_factor设置文本的宽度和高度的缺省比例以调整字体的宽瘦，系统会一直保持这个值直到用“TextWidth ”指令来改变这个值。
无维网I c e F a i原创P r oE 教程******************************************************************************* 下面的这些选项是用来控制视图和它们的注释z broken_view_offset设置破断视图的两部分之间的偏距距离。
缺省是1.00（inch ）z create_area_unfold_segmented使局部展开的剖视图中的尺寸与全部展开的剖视图中的尺寸显示相似。
该选项只对新视图起作用。
Pro/E 不支持分段的局部展开或全部展开的剖视图的详图视图。
但它也支持不分段的局部展开剖视图的详图视图。
•yes * - 在创建新视图时，对应于剖面草绘的直段，将视图显示为多个片段 - 一次显示一个片段。
•no - 创建新视图时，不以片段形式显示视图。
z def_view_text_height无维网I c e F a i原创P r oE 教程设置用作视图注释和在剖视图及投影详图视图中的箭头中的视图名称的文本高度。
缺省为0也就是drawing_text_height 选项的值。
一、初始设置1．工程图的config.pro设置（1）启动时加载公制单位。
template_designasm mmns_asm_design.asmtemplate_mfgcast mmns_mfg_cast.mfgtemplate_mfgcmm mmns_mfg_cmm.mfgtemplate_mfgmold mmns_mfg_mold_mfgtemplate_mfgemo mmns_mfg_emo.mfgtemplate_mfgnc mmns_mfg_nc.mfgtemplate_mold_layout mmns_mold_lay.asm（2）设置默认的尺寸公差显示模式为基本尺寸tol_mode nominallimits 为极限公差，所有的尺寸均会加上极限公差（3）启动时加载所有特征allow_anatomic_features yes2．配置工程图文件prodetail.dtl（符合国标的设置）（1）尺寸文字drawing_text_height 3.000000 尺寸文字高度text_thickness 0.000000 文字厚度text_width_factor 0.800000 文字宽度与高度的比值（2）视图参数broken_view_offset 5.000000 破断视图的偏移距离def_view_text_height 5.000000 设置视图注释的文字高度half_view_line symmetry_iso 设置半剖视图的线型为“symmetry_iso”标准projection_type first_angle 设置投影视角为第一视角view_scale_denominator 此项设置为正整数，如“1”时，与下面的“view_scale_format”参数配合使用，视图比例可以以比例形式显示。
view_scale_format 设置为“ration_colon”选项，将以比例形式显示视图比例，如1:2，系统默认为“decimal”选项，即以分数形式显示比例。
作图前的常用设置：设置所有绘图参数的单位：drawing_units 选单位为mm后，proe二维图转CAD二维图时，比例不会变。
设置横截面和尺寸箭头：箭头样式：draw_arrow_style横截面(剖面)箭头：crossec_arrow_length 一般为2.5 设置箭头的长度crossec_arrow_width 一般为1 设置箭头的宽度尺寸箭头：draw_arrow_length 3.5（或者2.5）设置箭头（实心三角形）的长度draw_arrow_width 设置箭头（实心三角形）的宽度三维横截面和尺寸文字大小：drawing_text_height 一般高度为2.5标注尺寸与尺寸线平行text_orientation 设置为parallel控制尺寸文本与尺寸导引线间的距离：dim_text_gab设置尺寸界线在尺寸导引箭头上的延伸量。
witness_line_delta 一般设置为1设置尺寸线与标注尺寸的对象之间的间距。
witness_line_offset 一般设置为1当导引箭头在尺寸界线外时，设置尺寸导引线的长度。
dim_leader_length 一般设置为4 设置公差：1.如果公差值设置为零，确定是否显示零。
blank_zero_tolerance yes显示no不显示。
2.控制尺寸公差的显示，如果设置了此项，则不能访问Pro/E“环境”对话框，即不能修改公差显示形式。
tol_display 设置为no则不能改公差。
1、想变英制成公制，零件尺寸数值不变,draw>advanced>setup-draw setup>modlfy val中将drawing unites.MM。
三维网技术论坛$ ?' ]. `7 ~3 C/ k1 F2、dtl文件? 主要作用？是二维图的配置文件，像CONFIG文件。
在草绘环境下用和编辑CONFIG文件一样的菜单就可调出编辑。
文件设置路径：DRAWING_SETUP_FILE指定你的二维图设置文件（*.dtl）路径来实现二维图的设置;3、先在“工具” “选项” 里，填入tol_display ，值为yes ，【应用】，①Drawing伪造尺寸方法: 尺寸〉Proparents〉Text中将D改为O；三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江( A/ K2 j$ |" \ R. k. b# Z0 J如8.3改写尺寸为FAI8.0……FIA@O8.0；也可标注公差如：@O300@++0.05@#@--0.02@#====基本尺寸300，上偏差0.05，下偏差-0.02 {注意：只对手工添加的尺寸有效，show的尺寸不行}②更改尺寸为字母：如标注-100-变为-A-，将D改为S(Dimtion尺寸Simble符号) ，名称改为A。
4、PRO/E出图，控制标注尺寸大小和字体,drawing>advanced>draw setup>modify val 中在Drawing-Detail-Modify-Text-Text height中修改字体大小. proe支持True Type字体,在二维图模式下有DTL文件控制，编辑它，定义AUX_FONT 为要用TRUETYPE字体，如输入：simhei （提前拷到TEXT下）。
{加载字体：WINDOWS 下FONT下字体复制到PROE>TEXT>FONT 下，工程图环境，属性中添加设置default_font 值为simkai、simfang、simsong.或在文字样式，下拉列表里选！PRO自带字体不好有很多缺陷.加入其它字体后,计算机速度又很慢,所以在开始标尺寸时,先用PRO自带字体,最后出图时改为加入的字体,这样就不会有速度问题了。
}' ]- B2 j P6 V/ [( n5、尺寸中的“，”改成\".\"？在CONFIG.PRO中未设置drawing_setup_file，则在text下prodetail.dtl中改decimal_maker为COMMA_FOR_METRIC_DUAL，或用iso.dtl来作为draw_setup_file,因为是国际标准！6、标注几何公差？在DRAWING/DETAIL/create/Gemo Tol/Basic Dim/pick;然后/Gemo Tol/Specify Tol,就会弹出Geometric Tolerance设置对话框，自行操作吧。
' b/ I @5 d. j! b7、将标注字体尺寸放大，将setup for drawing 文件.dtl的文本高度的设置为3.5mm。
或文件>属性>绘图选项：drawing_text_height 3.5设置缺省高度，此法临时有效。
也可把所有选项设置好后，保存，下次用时可调用！8、text_width_factor 0.7设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。
但此项设置对于windows系统自带的仿宋体无效。
broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图（局部放大图）的边界线的线型，影响打印的粗细projection_type first_angle设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法）三维网技术论坛5 q6 u( W4 V6 Lview_scale_denominator 3600///view_scale_format ratio_colon上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。
( D9 S4 P0 g! G/ P3 a) j9 w! I: ]detail_view_scale_factor 2设置详细视图（局部放大图）相对于父视图放大的倍数，此数值在视图创建之后可以双击视图进行修改。
def_xhatch_break_around_text yes设置当文本出现在剖面线当中时，是否文本与剖面线分开（自动断开剖面线让出位置）% v5 @' d( P/ X4 Ddef_xhatch_break_margin_size 1设置当文本出现在剖面线当中时，文本与剖面线的隔开距离。
hlr_for_threads yes///thread_standard std_iso_imp_assy以上两项设置螺纹表示方法按国标形式表示，正面以3/4圆方式表示angdim_text_orientation horizontal设置标注角度尺寸时，角度的放置方式为水平三维网技术论坛' c, _" i q3 i( I% e5 Zblank_zero_tolerance no设置公差值有一项为0时，是否去掉0。
比如尺寸公差中有上偏差+0.02和下偏差0，如果设为yes则只显示+0.02，0不显示三维网技术论坛! ~7 c& q6 r+ w- ^1 J+ n" Utext_orientation parallel_diam_horiz///parallel_dim_placement above这两项会互相影响，第一项设置标注尺寸时，数值平行于尺寸线，并且直径标注会水平显示。
（半径不能），第二项设置标注时数值在尺寸线上面。
tol_display yes设置公差的显示，此项要配合config.pro中的tol_mode 值nominal使用，且只对后面的建模有效。
为no则不显示公差。
default_font simfang设置缺省文本所使用的字体，比如标注的数值字体，注释的字体等。
如按国标应设置为仿宋体。
设置仿宋体的方法是，把windows系统自带的仿宋体文件（在C:\WINDOWS\Fonts 文件夹下面）复制到PROE安装目录text\fonts\chinese_cn下面。
并在此项设置。
也可以将config.pro中的pro_font_dir选项，指向字体所在的目录。
draw_arrow_style filled设置箭头为实心箭头三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江+ o" x& p/ K& v& n& U5 {) P draw_arrow_length 3.5（或者2.5）设置箭头（实心三角形）的长度draw_arrow_width 1设置箭头（实心三角形）的宽度三维网技术论坛1 W! N2 p9 U3 _ leader_elbow_length 5设置折弯标注时折弯线的长度，比如水平标注直径时折弯部分的长度circle_axis_offset 2.5设置十字交叉的轴线伸出圆边缘的长度，实际操作中十字中心线可以随意拖动长度。
三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxa/ a3 l, e1 @5 c% Z- g; }line_style_standard std_iso设置工程图中文本的缺省颜色，比如标注的数值颜色、注释文字的颜色。
std_iso为标注界线为黄色，但数值为绿色，注释文字也为绿色。
sym_flip_rotated_text yes设置文本方向是否锁定方向不旋转，比如粗糙度的方向。
show_total_unfold_seam no设置展开剖面视图中间转折部分是否显示为粗实线，no不显10. 工程圖：model_display_for_new_views設置為no_hiddle,取消隱藏線顯示﹔tol_display為no,decimal_marker為period，為了附合習性，在config.pro中設置選用iso.dtl為工程圖的配置環境。
31.尺寸公差设置：tol_display 显示方式；tol-_mode 公差格式；tolerance_standard 公差显示标准；linear_tol 线性公差值；angular_tol 角公差值；三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江) g4 T/ U8 {* _解释现存数---把存在的单位转换成新的单位。
（相同尺寸）转换现存数---把存在的数值大小转换成新的尺寸。
