热镀锌带钢表面缺陷检查 一、热镀锌缺陷 镀锌缺陷是由于设备运转失常或者操作控制不良造成的。此类缺陷一般可以排除， 常见的有下列几种
（一）锌粒
在热镀锌板面上分布有类似米粒的小颗粒，习惯上称为锌粒。它造成表面粗糙不平， 不仅妨碍美观，而且对使用也有害。通过r 射线显微组织分析和电子探针分析都确定锌 粒实际是铁锌化合物 。 形成锌粒的主要原因是： 1）底渣过多被机械搅动而浮起，从而伴随锌液粘附在镀锌板面上。 2）锌液温度过高，例如超过470℃时，使底渣浮起。 3）锌液中铝（Al）含量过高时，会降低铁在锌液中的溶解度（锌液中的铝含量低于 15%时，铁的溶解度为0.03）。此外，铝对铁有较大的亲合力，这样铝就会紧紧地拉 住铁，阻止锌渣下沉而悬浮于锌液中。 消除锌粒缺陷的措施有： 1）按时捞取底渣，使底渣与沉没辊之间的距离不小于200毫米。根据经验，用铁锌 锅时，每生产5000吨镀板，需要捞取一次底渣，用感应加热锌锅时，每生产60000吨， 捞取一次底渣。 2)降低锌液温度，使其保持在440~450℃。 3）缩短镀锌原板的库存时间，减轻带钢表面的氧化。 4）降低锌液中铝含量，使铝含量保持在0.1%左右。 5）降低带钢入锌锅温度，使之维持在460℃左右。
（二）厚边
当热镀锌带钢边沿的锌层比中部的锌层厚时，就是厚边缺陷。这种缺陷对带钢的卷 取特别有害，因为在张力卷取时，边部厚就拉力大，所以易把边部拉长，进而形成浪边 缺陷。 根据经验，厚边既可在高速下形成，称为高速厚边；也可在低速下（带钢速度低于 60米/分）形成，称为低速厚边。而在相同的条件下窄带钢比宽带钢更易形成厚边缺陷。 高速厚边主要是由于气刀的角度调整不佳，造成对吹，形成扰流而产生的。适当调 整气刀角度即可排除此缺陷。 带钢运行速度低于60米/分时，就可能产生厚也缺陷。特别是当带钢速度降到30米/分以下时，由于喷嘴两端的气流向外散失一部分，这样即减小了边部气流的冲量，造成边部刮锌量比中部小，所以形成厚边缺陷。这时，镀锌板每面边部的锌层重量往往比中部的锌层重量多15克/米2。为了消除厚边缺陷，可在带钢进部装设附加喷嘴来增加带钢边部的喷气压力，根据经验，当喷气压力超过0.15公斤/厘米2 时，可以消除低速厚边缺陷。但是由于某种情况不能提高喷气压力时，可采取另外一种措施，即在带钢两侧使用移动式调节板来消除低速厚边缺陷，见图5-1。 移动式调节板采用长150 毫米宽80毫米厚度2.0 毫米的长方形薄板制成，上连活动 节和连接杆。当出现厚边缺陷时，就转动活动节，使薄板侧面与带钢侧面的交点和气流 与带钢的交点相重合。借助于这种调节，好象把带钢宽度外推了80毫米，这样在带钢边 部范围就缩短了喷嘴和带钢之间的间距，并且能在较长的一段距离上控制了喷射气流， 这样在一定程度上可消除厚边缺陷。
（三）气刀条痕
由于气刀的缝隙发生了局部堵塞，而在带钢相应位置上产生的凸起带痕称为气刀条 痕。产生气刀条痕位置的镀层，因严重超厚而影响以后的使用，所以出现这种缺陷的产 品，常常被判作废品。 当气刀的喷吹压力很大而且气刀又距锌液面很近时，锌液的飞溅最易引起喷嘴的堵 塞。此外，板形不好，使气刀接触带钢，也可能引起喷嘴的堵塞。发现气刀堵塞之后， 应立刻采用专用清理工具进行处理。若清理工具接触带钢时，还会形成清理刮痕缺陷。
（四）灰色镀锌层
灰色镀锌层是由带有微量锌夹杂的铁— 锌合金层形成的镀层，因其外部缺少纯锌层， 故表面没有锌的结晶花纹，见图5-2。 灰色镀层形成的主要原因是钢中硅含量的影响。一般认为钢中硅含量大于0.1%，在 热镀锌时就会促使铁-锌合金层的迅速长大，形成厚的合金层。随着连续铸锭的发展， 采用硅镇静钢板镀锌的场合愈来愈多，并且创造了许多改善含硅钢镀锌板质量的方法， 其中提高还原温度、延长还原时间、提高带钢浸入锌液的温度、提高保护气体中的含氢 量等方法，已取得了显著的效果。 此外，当生产较厚的热镀锌板时，因为镀锌材料的热合很大，若带钢出锌锅之后冷 却速度很慢，则铁-锌合金层将继续长大，当把所携带的纯锌层都耗尽时，也可形成这 种灰色镀锌层。这时，带钢离开锌锅之后加强冷却即可消除这一缺陷。
（五）沉没辊锌疤
沉没辊锌疤是指在带钢的上表面呈现的不规则分布的扁平锌渣结疤。此缺陷主要是 因为锌锅中积存底渣过多，当带钢通过锌锅时，锌渣被沉没辊压到带钢的上表面，就形 成锌疤缺陷。由于沉没辊和带钢之间强大的挤压力，锌疤在带钢表面粘附很牢固，通过 气刀时，也很难被吹掉。发现这种缺陷时，应及时捞取锌锅底渣，并用刮锌器把沉没辊 表面刮净。 这种缺陷只存在于带钢的上表面，这是区别于其他原因造成锌疤的重要标志。
（六）气刀刮痕
当板形不好、带钢张力过低或者喷嘴距带钢太近时，都可能引起喷嘴与带钢的接触， 从而形成气刀刮痕。这种缺陷，因镀层被刮坏而使产品致废。在生产中适当控制带钢张 力和调节喷嘴距离即可避免这种缺陷发生。
（七）锌突起
锌突起是指在带钢边部或者是中部呈现的明亮的树枝状条纹，这种特殊的锌结晶常 常凸出锌层，故称为辞突起。根据经验，当锌液温度低或辞液中铝含量高而使镀层越厚 时常产生此种缺陷。因此，当发现锌突起缺陷时，应在辞锅的带钢出口处，减少Al-Zn 二元合金投入量，使锌液中Al含量降低，或提高锌液温度、降低气刀高度、加快带钢运 行速度，或提高气刀压力都可消除这种缺陷。
（八）贝壳状表面 贝壳状表面是指在镀锌板表面上呈现的贝壳状或鳞状的光亮锌结晶，这种锌层的表 而也显出一定的锌起伏，并常常伴随锌突起发生。降低锌液中的铝含量和提高锌液温度 也可同时消除这种缺陷。
（九）条状花纹
此缺陷也是条状的锌集结，由带钢边沿以大约45°向外散射，形成规整的树枝状结晶 条纹，见图5-3。 根据经验，这种缺陷常常在带钢厚度﹤1 毫米，而锌层重量﹥275克/米/时发生。但 是，这种缺陷的形成原因还不清楚，目前尚没找到有效的消除办法。
（十）锌浪
当锌液中Al 含量低，同时锌液温度又高，使锌液的粘度很小而流动性很大时，如果生产较厚的镀层，就会顺着冷却风喷吹的方向在镀板表面形成果水波一样的浪纹，见图5-4 这种锌起伏形成了不均匀的镀锌层厚度，影响使用。出现这种缺陷时，应立刻关闭锌层凝固前的冷却风。并要同时加强锌层凝固之后的冷却，以使带温满足后部处理的要求。 提高锌液中的Al含量，用增大锌液粘度来加速锌层的凝固作用也有一定效果。但 是，Al含量增高时，可能引起锌粒的增多。因此，一般不采用此法。
（十一）水印
水印指的是在生产小锌花时板面上呈现出的白色的带状沟槽或点状凹坑。它不仅破 坏了小锌花均匀一致的外观，而且形成表面的凹凸不平，影响以后的深冲、涂漆等加工 质量。 （十二）抖动条痕 由于设备失调，使辊子的转动不均匀，形成周期性的跳动，从而导致带钢横向等距 离的条痕，条痕的间距正好等于此辊的周长。这种缺陷常常发生于锌钢中的沉没辊和出 口段的光整辊位置。 如果底渣沉积过厚又未及时清除的话，沉没辊可能在锌渣中转动，通过辊和带钢之 间的强大的挤压力，可把锌渣挤压在辊面上，由于沉没辊结疤后不圆，就造成带钢规律 性的抖动。此外，当沉没辊的辊脖磨损严重时，也有可能造成这种抖动条痕。 若发现这种缺陷时，应及时检修有关设备。
（十三）转向辊裂纹
镀锌带钢通过转向辊时，在带钢的横向形成间距为4-5 毫米的裂纹，当薄板厚度≥1.5毫米时最易出现。此缺陷形成的原因，主要是转向辊的直径与带钢的厚度比例不适 应。 因此，设计人员在考虑锌锅后边的各转向辊时，根据该机组允许生产的最大厚度， 应尽可能选用大直径转向辊。根据经验，若机组生产最厚规格为2.5毫米时，则冷却塔 上的转向辊直径应不小于1500 毫米。
（十四）拉伸矫直裂纹
带钢通过拉伸矫直机时，在带钢的横向产生间距为2-3毫米的细微滑移线。此缺陷 主要是带钢进入拉伸矫直机的温度过高造成的。可以预先通过对带钢的光整来消除这种 缺陷。同时应严格控制带钢进入拉伸矫直机时的温度，一般应不高于40℃。
（十五）卷取皱纹
镀锌带钢卷取时，在板面上产生贯穿整个带钢宽度的横向皱纹，严重时用手可以摸 得到。卷取皱纹对以后的使用有一定的影响。 这种缺陷主要是拉伸系数和平整度不足引起的。发现有此类缺陷时，应适当增大拉 伸系数和平整度。但要注意到，卷取皱纹随着卷取直径的增大，而略有下降。
（十六）光整压印
在光整辊上粘附有锌粒，或者产生机械损伤时，都能在镀板的相应位置留有印痕。 当为轻微的粘附物时，可用小刀刮除，或采用自动磨辊装置进行磨光。严重时，应换辊。 # 二、原板缺陷 原板缺陷是冷轧板原有的缺陷，一般经过镀锌也不能消除，常见的有如下几种： （一）结疤

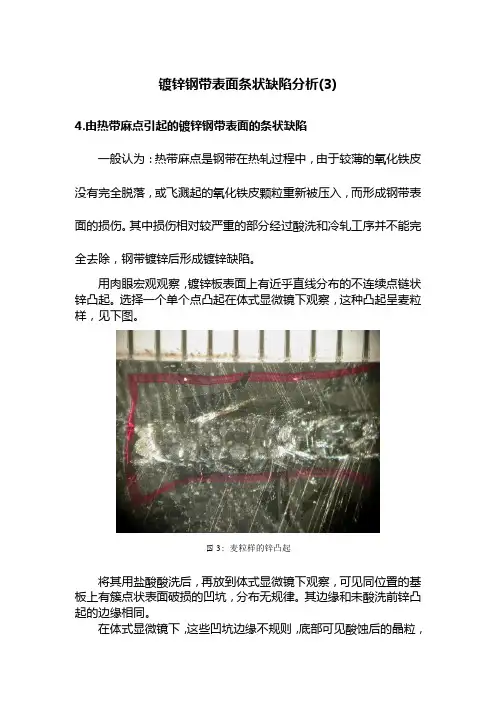

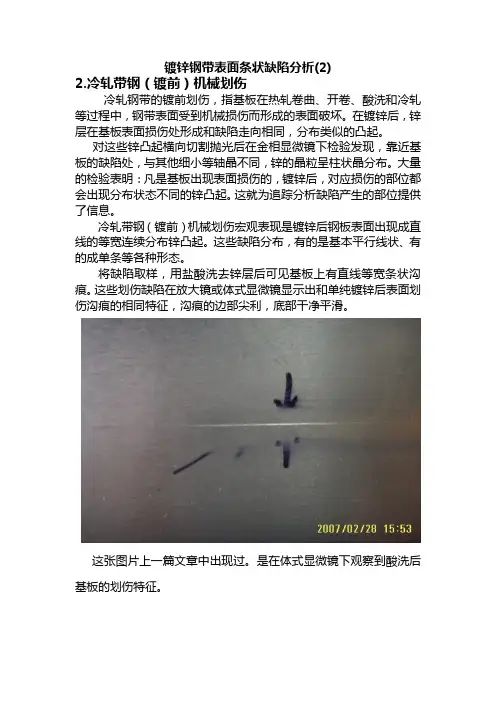

结疤是炼钢时的非金属夹杂造成的。根据经验，镇静钢连铸坯比沸腾钢初轧坯结疤 要多。虽然经过火焰清理，但是表面的非金属夹杂物也不能完全清除。经过热轧和冷轧 之后，表面非金属夹杂物一般都呈现出沿轧制方向的条状，故称为条状结疤。热镀锌之 后，条状结疤便明显地暴露出来。此类缺陷不易根除。 此外，当热轧板有轧入铁皮或欠酸洗时，残留在钢板表面的氧化铁皮经冷轧轧入钢 内，也能形成类似结疤的缺陷。这时加强酸洗操作，把氧化铁皮除净，即可消除此类缺 陷。
（二）分层
钢板内部的非金属夹杂和气孔都可引起分层缺陷。这种缺陷从镀锌板的外表无法判 断，只有通过分层试验才能鉴别。减少或消除此缺陷应从炼钢着手。
（三）边裂
由于原板钢质问题、硬度问题、轧制工艺控制不良或者酸洗线的圆盘剪切边不齐等 问题，都可能造成冷轧板的裂边和锯齿边。使用有边裂缺陷的冷轧带钢进行热镀锌时， 最易引起炉内断带故障。所以，严重边裂的带钢不准镀锌。
（四）穿孔
钢中若存在非金属夹杂或气孔，轧成薄带钢时，可能有穿孔现象发生。钢板有严重 的穿孔缺陷时，不准镀锌。当带有少量穿孔缺陷的带钢进入镀锌机组时，为了避免炉内 断带应采取降低速度、减小张力、降低炉温等措施。
（五）露钢
