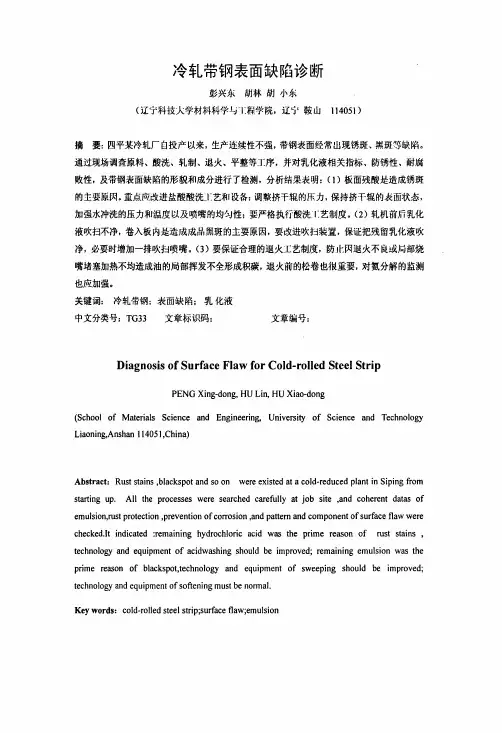

带材表面缺陷诊断-冷轧缺陷1

冷轧带钢边鼓缺陷产生原因与控制措施全文共四篇示例，供读者参考第一篇示例：冷轧带钢是一种重要的金属材料，广泛应用于建筑、汽车、机械制造等领域。

在生产过程中，冷轧带钢常常会出现边鼓缺陷，影响产品质量。

本文将从冷轧带钢边鼓缺陷的产生原因和控制措施两方面进行探讨。

一、冷轧带钢边鼓缺陷产生原因：1. 轧辊质量不良：轧辊表面粗糙度大、硬度不足或不均匀，会导致轧件表面质量不良，进而引起边鼓缺陷的产生。

2. 轧辊边缘磨损严重：轧辊边缘磨损加剧，造成轧件边部挤压不平整，易产生边鼓缺陷。

3. 轧件冷却不均匀：冷却水量不足或水压不稳定会导致轧件温度分布不均匀，使得边部冷却速度不一致，进而引发边鼓缺陷。

4. 锯切不准确：如果在冷轧带钢的切割过程中，锯切位置不准确或锯切刀具损坏，容易导致边部挤压变形，产生边鼓缺陷。

5. 压下力控制不好：在轧制过程中，如果压下力控制不好，会造成轧辊与轧件之间的挤压不均匀，容易形成边鼓缺陷。

1. 提高轧辊质量：选用优质的轧辊材料，确保轧辊表面光滑、硬度均匀，减少轧辊对轧件表面的损伤。

2. 加强轧辊维护：定期检查轧辊边缘磨损情况，及时更换或修复磨损严重的轧辊，确保轧辊边缘的平整度。

3. 控制冷却工艺：合理设置冷却水量和水压，确保轧件冷却均匀，避免轧件边部出现温差过大的情况。

4. 加强锯切管理：对切割设备进行定期维护保养，确保切割精度和品质，避免因切割不准确导致的边鼓缺陷。

冷轧带钢边鼓缺陷的产生原因复杂多样，需要生产企业在生产过程中严格控制各项工艺参数，加强设备维护保养，提高操作技术水平，才能有效避免边鼓缺陷的产生，确保产品质量。

希望通过本文的介绍，能够对冷轧带钢生产企业提供一定的参考和帮助。

【以上内容仅供参考】。

第二篇示例：冷轧带钢是一种重要的金属材料，广泛应用于各种领域。

但是在生产过程中，冷轧带钢边鼓缺陷是经常出现的一种质量问题，给生产造成了一定的影响。

本文将从边鼓缺陷的产生原因和相应的控制措施进行探讨，希望对相关行业提供一些参考。

冷轧产品表面缺陷图谱为方便管理者和操作者识别冷轧产品的表面缺陷、了解缺陷产生的原因及规X冷轧产品的质量缺陷定义，收集和整理了本缺陷图谱手册，以利于提高产品质量。

目录第一部分：冷轧质量缺陷定义规X第二部分：质量缺陷实例及分析第一部分冷轧质量缺陷定义规X1.凸棱：分布在钢带的纵向上，目视缺陷部位发亮，用手触摸有凸起的感觉。

2.夹杂：钢板表面有明显的呈白色或黑色的点状、块状、长条状缺陷，严重时表面起皮。

3.氧化铁皮：钢带表面粘附着一层鱼鳞状、细条状、块状或弥散型点状的棕色或灰黑色物，可表现为麻点、线痕或大面积的压痕。

4.翘皮：是呈舌状、线状、层状或M状的折叠（不连续，常出现翘起），常出现在钢带表面边部。

5.欠酸洗：钢带表面残留着未酸洗掉的氧化铁皮，呈横向的黑色条纹（类似“抬头纹”的横向黑色细纹），形成带状或片状分布在钢板表面上。

用手摸，手上将粘有黑色的污物。

6.过酸洗：钢带表面比正常酸洗后的钢板粗糙，颜色不是银白色，而是呈现暗黑色或棕黑色。

7.停车斑：停车斑是酸洗线停车时，由于化学物质沾在钢带表面形成大片斑迹。

可分布在钢带的任何位置。

8.震纹：呈不规则波纹状，沿轧制方向可分布在整个钢带宽度上，在轧制方向上钢带厚度有变化。

9.乳化液斑：是残留在钢带表面的裂化乳化液，随机的分布在钢带表面，形状不规则，颜色发暗。

10.黑带：钢板表面上的黑色薄膜，呈条状或片状纵向分布，条状宽窄不同，颜色深浅不一。

11.轧油斑：钢带表面上存在大小不等的黑色或褐色的斑痕，经退火后一般有明显的轮廓线。

12.孔洞：钢带表面非连续的、贯穿钢带上下表面的缺陷。

一般位于钢带的中部或边部，大多呈串状分布。

13.清洗黑印：钢带经过清洗机组后，沿带钢轧制方向有表面残留的黑色痕迹。

14.清洗液残留：经过清洗机组后，钢带表面残留的清洗液，呈片状，退火前不明显，退火后呈现白色斑迹。

15.氧化：冷轧钢带退火后在钢带表面呈现的黄色或蓝色痕迹，罩式炉退火后在钢带边部呈S形，在连续退火情况下，变色痕迹会均匀的分布在整个钢带表面。

冷轧板常见表面缺陷及成因冷轧板常见表面缺陷及成因冷轧板常见表面缺陷有麻点缺陷、冷硬板中部穿裂、冷硬板边裂、带状翘皮、不连续点线状缺陷、黑(灰)线（带）缺陷等.麻点缺陷.单个麻点呈不规则分布，整体呈现带状分布.麻点在微观上由许多微小地凹坑组成，凹坑内部看到很多细小地颗粒.凹坑部分杂质元素与结晶器保护渣成分基本一致，说明这些夹杂主要来自结晶器保护渣.冷硬板中部穿裂.中部穿裂部位悬挂着许多鳞状碎片，大块地鳞状碎片边沿包含许多细小地小颗粒，断口为脆性形貌.细小颗粒与结晶器保护渣成分相似，确定这些夹杂主要来自结晶器保护渣.冷硬板边裂.边裂处呈锯齿状，裂口部位包含大量大小不一地颗粒，颗粒与基体之间无明显间隙，部分颗粒沿平行于裂口方向呈线状分布，同样这些颗粒来自结晶器保护渣.带状翘皮.带状翘皮在板材近表层有一明显薄层与基体发生分离或半分离状态，翘皮部位皮下含有大量粉状物质，能谱分析，这些物质主要来源于变性后地结晶器保护渣.不连续点线状缺陷.板材厚度薄于，该缺陷易发生.线状缺陷多成簇出现，缺陷底部残留了硅酸盐复合夹杂物.主要是铸坯中坯壳及皮下、中心部位富集地夹杂物，在热轧过程中，随着厚度变薄，逐渐呈现.黑(灰)线（带）缺陷.酸洗后地宏观形貌有条状、长条状、块状或多点状，轮廓特别分明.由于）轧辊质量不佳，主要是氧化膜剥落、老化粗糙、剥落、异物粘附等.）除鳞不干净，主要由于喷嘴堵塞、喷嘴压力低等因素.）工艺因素，机架间冷却水控制不规范等.）连铸至前输送辊道划伤，主要由于炉辊结瘤、异物粘结、死辊等.以上因素导致氧化铁皮压入，从而在冷硬板上形成黑(灰)线（带）缺陷.冷轧产品质量缺陷及改正措施一、冷轧与镀锌产品外在质量冷轧薄板之所以说是精品，一个主要地原因就是冷轧薄板对表面质量地严格要求.可以说，在整个冶金行业中，冷轧薄板对表面质量是要求最高最严地，尤其是宽而薄地冷轧钢带产品和对冲压成型性能有严格要求地产品.这也是下游工序如涂漆、涂镀、冲压成型地要求，如宝钢经多轮攻关并成功开发板、板，就是为了向汽车制造厂家供应高级表面质量要求地冷轧产品.一般而言，冷轧产品地表面质量按表面缺陷情况分为普通表面质量、较高级表面质量和高级表面质量三个级别，具体地定义在相关地标准中有规定.下表列出冷轧产品可能出现地表面缺陷地种类及可能产生地工序及原因，当然，所列缺陷不一定完全，产生原因及工序也不一定完全正确，这有待于在今后地实际生产中逐渐补充完善.冷轧以及热镀锌钢板与钢带表面缺陷表序号缺陷名称产生缺陷地可能工序可能地产生原因冷轧钢板与钢带表面缺陷一、表面缺陷（一）、钢板与钢带不允许存在地缺陷气泡炼钢炼钢时产生气泡，在热轧时又未焊合，酸洗冷轧后暴露在外裂纹炼钢、热轧与冷轧及各加工工序由于炼钢热应力、轧制形变或加工致应力集中造成结疤或结瘤酸洗与冷轧酸洗未洗尽氧化皮，轧制时镶嵌于表面形成结疤拉裂冷轧、镀锌与平整张力过大、张力波动过大以及张力不稳定等原因造成夹杂炼钢炼钢原因折叠热轧、冷轧轧制时呈粘性流动地金属被再次轧制后镶嵌于板材表面分层炼钢、热轧与冷轧炼钢时成分偏析以及组织偏析、大块夹杂等原因造成并最终在轧制过程中表现为分层黑膜或黑带酸洗酸洗后烘干效果不好造成乳化液斑点冷轧与平整乳化液残留于钢带表面所致波纹和折印酸洗过酸洗等（待查）倒刺或毛刺剪切过程剪刃不锋利、上下剪刃错开角度大、剪刃角度不准等原因造成（二）、允许存在地且根据其程度不同来划分不同表面质量等级地缺陷麻点冷轧、光整与平整轧制时塑性基体金属粘附于高速转动地轧辊表面所致划痕各工序及搬运吊装过程等擦伤搬运、吊装过程兰色氧化色冷轧与平整由于轧制摩擦力使基体金属升温从而造成基体发蓝，尤其是带钢边部更易于形成此缺陷浅黄色酸洗色酸洗酸洗后未烘干造成轧辊压痕冷轧、光整与平整轧辊原因划伤搬运、吊装过程凹坑冷轧轧辊原因以及表层夹杂被轧出基体表面等原因形成凹坑（三）、其他表面质量缺陷粘接罩式退火由于在全氢气氛下长时间加热造成钢卷表面残铁粉被还原为铁而造成，此外粘接还与卷取张力以及冷却速度等有关表面碳黑罩式退火在全氢高温气氛下，钢铁表面残余轧制油发生分解形成碳黑沉积于钢卷表面生锈与腐蚀钢卷存放以及运输过程防锈油质量不好或未涂防锈油或涂油量不足等，或者是存放环境湿度高等原因造成欠酸洗酸洗表现为还有氧化铁皮未洗掉过酸洗酸洗表现为基体表面可见清晰轧制纹路二、板形缺陷切斜酸轧、精整等指钢卷或钢带切边时切斜镰刀弯冷轧、光整与平整带钢两边轧制力不平衡，轧制力响应时间滞后或辊缝不均匀（辊缝调节不好）或原料密度与硬度不均匀等造成浪形（细分为单边浪、双边浪、中浪、斜浪等）冷轧、光整与平整原料密度与硬度不均匀、轧制时轧制力以及弯辊力调节响应不快或不准、带钢张力波动过大等所致，另外上下轧辊辊径相差大也会造成浪形瓢曲热轧、冷轧、光整与平整原料厚度方向上密度或硬度不均匀，造成钢板上下两面塑性不均匀造成，三、卷型缺陷塔型卷曲过程卷取机卷曲精度不高造成鼓包卷曲过程钢带边部超薄并在连续卷曲过程中形成钢卷鼓起鼓耳卷曲过程对于镀锌卷，如存在边部超厚，则可能卷取时钢卷两端鼓起四、尺寸缺陷厚度超差轧制过程轧制控制不准等宽度短尺切边过程切边不准或原料边部缺陷原因长度超差钢板分切过程控制精度原因等热镀锌钢板与钢带表面缺陷锌粒热镀锌过程底渣被机械搅起或因为锌液温度高而浮起，从而附着在镀锌板面上，并在冷却过程中形成锌铁化合物厚边热镀锌过程气刀地角度调整不佳，造成对吹从而形成绕流；另外由于边部气流向外散失一部分使喷吹压力不够，也会造成厚边缺陷灰色镀锌层热镀锌过程在冷却相变过程中，如果锌铁合金层迅速长大从而使表面纯锌层消失，即没有锌地结晶花纹从而显现为灰色.一般认为，如果钢中含量大于则将会促使锌铁合金层迅速长大.气刀条痕热镀锌过程由于气刀缝隙发生局部堵塞（如由锌液飞溅造成堵塞）从而在带钢相应位置产生凸起带痕；发生气刀条痕处地镀层将严重超厚锌突起热镀锌过程由于锌液温度低或锌液中铝含量高使得冷却相变过程发生特殊地锌结晶，呈现为明亮地树枝状条纹并凸出锌层（锌突起）贝壳状表面热镀锌过程在镀锌板表面呈现贝壳状或鳞状地光亮锌结晶，显示一定地锌起伏并常伴随锌突起；造成原因有锌液温度低和锌液中铝含量高条状花纹热镀锌过程在带钢边沿以大约°向外散射，形成归整地树枝状结晶条纹.常发生在带钢厚度小于毫米而锌层重量大于地镀锌板卷.原因目前不清楚锌浪热镀锌过程锌液中铝含量低和锌液温度高使锌液粘性小流动性大却又生产较厚地镀层时产生类似水波一样地浪纹，这种锌起伏形成了不均匀地镀锌层厚度气刀刮痕热镀锌过程板形不好或气刀喷嘴距离带钢太近从而刮伤带钢抖动条痕热镀锌过程沉没辊、光整辊或其他辊子如果存在表面缺陷，则周期性地刻映在镀锌板表面沉没辊锌疤热镀锌过程锌渣被沉没辊压到带钢上表面且过气刀时又很难被吹掉从而在带钢上表面形成结疤卷取皱纹镀锌带钢卷取过程卷取时在板面上产生贯穿整个带钢宽度地横向皱纹.主要原因是拉伸系数和平整度不足造成光整花光整过程光整压下过大或张力过小钝化斑点钝化过程未吹干或未挤干钝化液白锈存放运输过程钢带表面积存水份没有及时散失或钝化效果不好造成粗糙度不合要求热镀锌过程光整辊磨损严重浪边热镀锌拉矫系数不足、卷取时产生厚边、原板存在严重浪形等都可能造成浪形镀层划伤钢基划伤想说地一点是，公司已决定将现场表面质量地检验与判定由我们厂自己执行，这就对我们质量管理及质量检验人员提出了高要求.下面，结合我们厂目前地生产线工艺设备配置，在这里就产品质量问题简单介绍具体生产线可能发生地质量问题及可能采取地预防改正措施.、冷连轧半成品及平整轧制常见缺陷及改正措施一、压痕特征：带钢表面呈周期性凹状印痕原因：、在轧机空转时预压力过小，造成工作辊与中间辊点接触而使中间辊周长方向磨损，受损中间辊反过来造成新更换工作辊表面压印而造成带钢表面压痕、中间辊掉肉造成工作辊表面压印，即在带钢表面产生压痕措施：、轻微小面积压痕可对工作辊进行修磨（用砂石），严重压痕应更换工作辊、轧机空转时给一定轧制压力或采用弯辊，以避免局部损伤轧辊，发现中间辊、支撑辊局部损伤，减轻轧辊表面压痕深度，勤换工作辊，必要时及时更换中间辊或支撑辊二、压印特征：带钢表面呈周期性凸状印痕原因：工作辊表面产生裂纹或掉皮措施：、更换新工作辊之前，严格检查轧辊表面质量，防止未磨净裂纹辊投入使用，（轧辊间应确保应有磨削量，特别是粘钢辊，以完全消除裂纹层）、确保各机架工艺润滑良好，轧制液温度、浓度、压力在正常范围，防止喷嘴堵塞，避免轧辊局部温度过高、发现压印及时更换轧辊，更换新辊后，要进行一定预热，同时，开轧头几卷钢要严格控制升速制度三、划伤特征：带钢沿轧制方向地直线凹状缺陷原因：、各种导辊与带钢速度不一样、带钢与辅助设备异常接触、生产线设备有异物措施：、定期检查辅助传动辊是否转动灵活及表面状况、固定辅助设备与带钢应保持一定间隔、及时检查、清除生产线设备中地异物、发现带钢表面有划伤，应从后向前逐个检查，查出事故原因后，根据情况采取办法给予处理四、裂边特征：带钢边部局部开裂或呈锯齿形裂口原因：、酸洗剪切边部状况不好，造成轧后带钢裂边、热轧板本身边部裂口或龟裂、吊运中夹钳碰撞，使带钢边部碰损措施：、酸洗切边剪刃间隙，应按剪切地不同厚度规格精确调节、热轧原板边部缺陷应在酸洗工序尽量切除（呈月牙形）、吊运钢卷时，夹钳应稳、准、轻，防止吊具将钢卷边部碰损五、热划伤特征：带钢表面沿轧制方向无规律地局部条状凹痕原因：、轧辊和带钢温升过高、轧制薄规格时，在高速高压下，轧制油地油膜强度不够，使润滑不良所致措施：、正确选择轧制油浓度和轧制油类型，确保良好地润滑性能、使各机架地负荷分配尽量均匀、正确选择轧制液地温度、压力，确保良好地冷却性、选择适当地轧制速度，在润滑和冷却不好地情况下，轧制速度不应超过、当已经发现有较严重地热划伤时，立即更换工作辊六、轧穿特征：带钢表面呈周期性孔洞原因：、工作辊表面严重粘接、严重粘辊裂纹（一般前架板面产生压印，经后架轧钢延伸造成轧穿）措施：、更换新工作辊、防止异物掉入轧机进入辊缝，避免轧辊表面损伤七、板形缺陷、双边浪特征：带钢两边呈可见波纹状原因：轧辊凸度小，轧制压力过大，轧制温度低、正负弯辊使用不当措施：减小轧制压力或加大后张力，合理控制好辊型，将工作辊中间部分轧制液流量尽量减小，适当调节弯辊、单边浪特征：带钢一边呈可见波浪状原因：有浪一边轧制力过大，轧辊温度不均，工作辊水平未调好，来料厚度不均（楔形）措施：将有浪一边轧制力减小，严格要求原料同板厚差不超规定，头尾有镰刀弯在酸洗一定要剪掉、中间浪特征：带钢中部呈可见波浪状原因：与双边浪相反措施：与双边浪相反、局部肋浪特征：带钢沿宽度方向、处或部分区域呈可见波浪状原因：轧制温度不均，局部过热与浪相对应地轧辊冷却液喷嘴堵塞措施：加大肋浪部位地轧制液流量，认真检查肋浪部位喷嘴是否堵塞八、厚度不均或不合特征：带钢沿轧制方向厚度波动变化超出产品要求或轧制成品厚度与产品要求厚度不符原因：、热轧原料本身厚度不均，材质硬度不均、系统没有投入时，压下及速度调节不及时、各机架张力波动范围过大、测厚仪（特别是最后机架）不准措施：、确保热轧原料厚度精度，对严重超厚或超薄部分应切除，轧制中发现原料厚度波动，应及时降速，待调节好后再升速，当厚度波动严重时，要停机，然后按实际厚度进行手设定计算，再启动设备进行轧制、系统没有投入使用时，随速度地变化及时调节轧制力和张力，保证厚度精度正常、严格保证系统地张力稳定、定期检查测厚仪地精度，轧制时如发现异常状况，及时检查、核对成品实物厚度与测厚仪显示地一致性，否则立即通知计控人员进行处理九、卷形、溢出边特征：钢卷边部局部不齐原因：酸洗来料溢出边，热轧板形较差，卷取张力过小及波动，轧制压力不稳定，入口无跑偏控制装置措施：发现原料溢出边严重时，人工首先降速，及时采取手动对中调节，严格控制好板形，对带头板形不好地部分，应切除，严格控制卷取张力，确保压下稳定正常，尽快使人工跑偏控制装置投入使用，一旦出现严重溢边，在最后机架分卷、塔形特征：钢卷边部呈弧形状原因：酸洗卷塔形，带钢头部板形不良或卷心有废带头，卷取张力过小，卷心与卷取机卷筒之间有窜动，各架侧倒板间隙过大等因素，均可造成卷取时钢卷塔形措施：轧制酸洗塔形卷时速度不能高，人工随时进行对中调节，当实在无法纠偏时，最后机架轧钢工根据情况进行分卷，严格控制好穿带头部倒板，当带头板形不好时，应及时切除，废带头一定不能卷入卷心，确保卷取张力正常，满足工艺制度地要求，无论在何种情况下，发现塔型应立即分卷、心形卷特征：钢卷内径局部下凹原因：带卷头部卷取张力过小，轧制规格薄措施：提高头部卷取张力，一般应大于设定张力，适当增大带头厚度，必要时更换小直径卷筒、抽心卸卷时，卷取机卷筒将卷心部分带出，或是热处理吊车在掉卷时，将卷心部分吊起，无法将钢卷吊走特征：钢卷内径局部溢出原因：带钢头部板形不好，卷心卷取张力过小，卷取机卷筒位移或钢卷小车上塑料垫磨损不均，造成钢卷中心与卷筒中心不一致措施：确保带钢头部板形良好，特别是废带头不要卷入内径，手动方式加大头部卷取张力，将偏移地卷取机复位，同时更换已磨损地钢卷小车塑料垫块，经常检查吊具地表面状况及磨损程度、塌卷（扁卷）特征：钢卷卧放时呈椭圆状原因：在整个轧制过程中，卷取张力都小于设定张力，卸卷以后便暴露，尤其以薄规格产品为明显，经吊车吊运后会发生卷内孔径全塌，厚规格产品，经退火后平整机上料时暴露出来措施：在张力调节系统或张力设定不正常时，要通过手动操作方式，将卷取张力升高，以保证带钢头部及整卷地卷取张力符合工艺地要求，避免质量和安全事故地发生、热镀锌线常见缺陷及防止措施一、锌层脱落原因：、原板方面：、钢卷存放时间太长，造成表面严重氧化、原板表面防锈油、冷轧时乳化液太脏，甚至一层黑油泥留在原板表面、炉子方面、煤气热值偏低、使预热炉燃烧出氧化气氛、预热炉炉内炉压偏低，空气由炉口吸入炉中，造成带钢氧化、预热炉中空气和煤气比例调节系统失控，造成炉中氧化气氛、辐射管破裂，氧气进入还原炉中、保护气氛露点太高，不符合工艺要求、保护气氛氧含量高，不符合工艺要求、保护气氛氢气含量低，不合工艺要求、炉子密封性差，有氧气渗入炉子中、带钢入锌锅温度偏低、预热炉地炉温偏低，油脂挥发不充分、镀锌方面、锌锅中铝含量偏低、速度太快，带钢在锌液中停留时间太短，未来得及形成五铝化二铁（）中间媒介层、锌层太厚措施：、调整气刀高度、距离、喷嘴，杜绝局部锌层厚、原料卷存放时间不超过天、板卷清洗干净、乳化液中不能混入液压油、润滑油及其他脏物，板面要清洁，用手摸时不见黑、煤气热值符合工艺规范、炉压符合工艺规范、控制燃空比、发现辐射管破裂要及时更换、尽量低地保护气体露点、保护气体中氧含量尽量低、保护气氛氢含量适宜、检查炉子密封性，发现泄露处，立即处理、带钢入锌锅温度不低于℃、控制预热炉炉温和煤气总量（预热炉还原炉）、锌锅中铝含量不能太低、严格执行生产率表二、露钢（未镀锌）原因：、原料板卷遇水，局部产生红锈、原料板卷存放过久，边部严重氧化、原料板表面有凹坑，凹坑处被乳化液中污垢填平，镀锌后凹坑处出现露钢、轧钢时有氧化铁皮压入、遇水、辐射管破损漏空气、炉温偏低、炉中氧气未赶净，还原不充分、原板局部粘污了甘油、润滑油等其他脏物措施：、原板发现有局部红锈、铁皮压入、黑灰凹坑点、油污点、严重乳化液黑斑等缺陷一律拒绝镀锌、开机前炉内至少提前通氢小时、开机前先用过度卷拉料，待预热炉温、还原炉温、冷却段炉温超过规定值后，方可转入正常料镀锌、发现漏水要毫不迟疑地停机处理三、气刀条痕原因：、气刀喷嘴有损伤、气刀喷嘴缝隙局部被堵塞措施：、把损伤地缺口用油石打磨圆滑，去除陡然拐点，若缺口太大时就更换喷嘴、用特制刮刀把缝隙中锌块刮出来四、钢基划伤（镀锌前划伤）原因：、冷轧时划伤、镀锌入口段矫直机辊面划伤、入口段倒板划伤、入口活套划伤、炉底辊不转、炉鼻中有衣物、沉没辊划伤、沉没辊不转、稳定辊不转措施：、冷轧卷有严重划伤禁止镀锌、改善板形，使带钢顺利通过倒板、保证各辊道地托辊转动、防止带钢在活套中跑偏、更换不转地炉底辊、使用专用捞灰勺把炉鼻子中浮在锌面上地废渣捞出来、沉没辊必须磨光后再用、必须保证沉没辊和稳定辊与带钢地同步转动五、锌层划伤（镀后划伤）原因：、各辊道托辊不转、带钢不对中运行造成擦伤、板形太差在气刀和各倒板处划伤措施：、保证锌锅之后各辊道托辊转动、前后调整稳定辊让带钢对中运行、不让设备与带钢之间产生相对运动六、钝化斑点原因：、局部钝化液喷嘴堵塞、边部喷嘴未吹干净带钢边部、下部喷嘴给定流量太小、挤干辊面破损、挤干辊中部磨损严重，钝化液挤不干、喷嘴给定流量太小，造成溶液飞溅、钝化液浓度超高、储存槽或管道泄露，滴到带钢上、挤压辊两端压力调整不均措施：、每次检修要把喷射管中地污垢清除、始终保持边部喷嘴喷吹带钢边部、挤干辊面保持平整光滑、保证喷嘴不堵塞，钝化液喷洒均匀、钝化液浓度保持恒定、保证管道与储存槽不漏液、及时调整喷嘴流量，使其喷射均匀又不飞溅七、厚边原因：、板形差，有大浪边或大瓢曲、速度太低、气刀角度调整不对、锌锅温度太低、气刀喷嘴缝隙未调好、气刀高度和距离不对措施：、运行速度不要太低、两侧气刀角度适宜，避免造成气刀对吹、两侧采用辅助喷嘴、气刀高度要按规程调整、气刀缝隙调整合适、改善板形，消除浪边和瓢曲、锌锅温度保持恒定八、锌粒原因：、锌锅温度过高、锌锭不合要求，铁含量超标、底渣过多、锌液温度波动范围过大、锌液中含铁量太高措施：、锌液温度符合工艺规范、锌锭以及锌液地中铁含量都要严格控制九、光整花原因：、光整压下量过大、张力太小、带钢有严重浪边或瓢曲措施：、减小压下量或增大张力、改善板形十、宽度偏差原因：、炉内张力小时超宽、炉内张力大时宽度不够措施：、严格按照张力表给定炉内张力、严格按照技术规程给定拉伸系数、退火炉煤气流量符合工艺规范十一、压印原因：、镀锌原板上就带有压印、在镀锌线中某个辊或几个辊上粘有异物措施：、原板上有印痕拒绝镀锌、按照印痕出现周期地长度判断是在哪个辊上有异物，排除异物后压印即消失十二、浪边原因：、拉伸系数给定不足、卷取时有厚边缺陷、沉没辊中部磨损，成为两头粗中间细地形状、原板地板形太差，超出矫直范围措施：、按规程给定拉身系数、有厚边缺陷禁止卷曲，或分卷、更换沉没辊、原板地板形太差时，拒绝镀锌十三、白锈原因：对产品，成卷或成垛堆放地镀锌板卷遭水、结露等原因，通过毛细现象把水分吸入板地夹缝中而一时散发不出来，就形成了氧地浓度差腐蚀地电池，里边氧稀薄成为阳极，外侧氧浓度高成为阴极，腐蚀结果生成氧化锌，缺氧状况下生成地氧化锌产物为＞，呈黑色，而富氧环境中生成地氧化锌产物为，呈现出白色，通常称为白锈措施：、板材采用盒式包装，内加塑料罩，防止外来水分地侵入、捆扎结实，避免散包、钝化后一定要烘干，不准带入水分、库房内要通风或设空调，室温不得低于露点温度，防止结露氧化。

目 录一、冷轧卷缺陷辊印 (4)粘结 (5)压痕 (6)锯齿边 (7)树纹 (8)划伤 (9)凹坑 (10)锈-1 (11)锈-2 (12)锈-3 (13)氧化皮 (14)氧化色 (15)污板 (16)振纹 (17)碳化边 (18)边部折皱 (19)脱脂不良 (20)油斑 (21)卷印 (22)擦伤 (23)撞伤 (24)浪形 (25)刀印 (26)中间折皱 (27)燕窝 (28)二、热轧卷缺陷边部开裂 (29)分层 (30)条伸 (31)夹杂 (32)孔洞 (33)缺陷名：辊印(ROLL-MARK）不良代码：12发生形态：1）沿轧制方向有周期性的，板面有点状、块状、条状突起或凹陷进去的有间隔的不良。

2）平整辊印与轧钢辊印的区分：平整辊印伤疤处无粗糙度且发亮；轧钢辊印伤疤处发暗，有一定的粗糙度。

发生原因：1）轧钢辊表面受损2）TM辊表面粘有异物3）ANN不良产生氧化皮后，脱落粘附在TM辊上，TM时产生4）作业各Line其它辊面受损对产品的影响：1）外观不良，加工(冲压)时易发生破裂2）影响镀层效果防止对策：1）需要防止由各种杂质飞入钢带影响辊面质量2）对轧钢及TM工程中工作辊的硬度确认（爆辊）3）ANN保护气体的纯净度保证，防止氧化皮的产生缺陷名：压痕（DENT）不良代码：10发生形态：1）有一定周期性的压痕：异物粘附于发生原因：1）作业line各辊上粘有凸起的异物引起2）钢卷摆放位置有异物，导致产生3）小车压痕4）行车吊钩撞击后产生对产品的影响：对产品的影响：缺陷名：锈-1（RUST）不良代码：01发生形态：1）贯穿与钢带表面不规则或局部存在，多发生原因：ECL机组在生产宽料时，热风燥机烘干不良，加上卷取速度快，钢卷边部残留水迹，ANN后，边部成灰白色锈迹，后工程涂油后成黑色或黑褐色。

缺陷名：锈-2（RUST）不良代码：01发生形态：1）贯穿与钢带表面不规则或局部存在，多发生原因：1）渗透状锈主要是ANN前库和后库，由于下雨漏水和行车漏油造成2）ANN钢卷出炉时，炉罩漏水造成对产品的影响：缺陷名：锈-3（RUST） 不良代码：01 发生原因：1）主要是作业周期太长，（ECL→ANN→TM缺陷名：边部折皱(EDGE-BREAK) 不良代码：15发生形态：发生原因：1）TM在拉矫过程中，当超过屈服点时发生不均匀的塑性变形，开卷时沿开卷方向发生局部屈服。

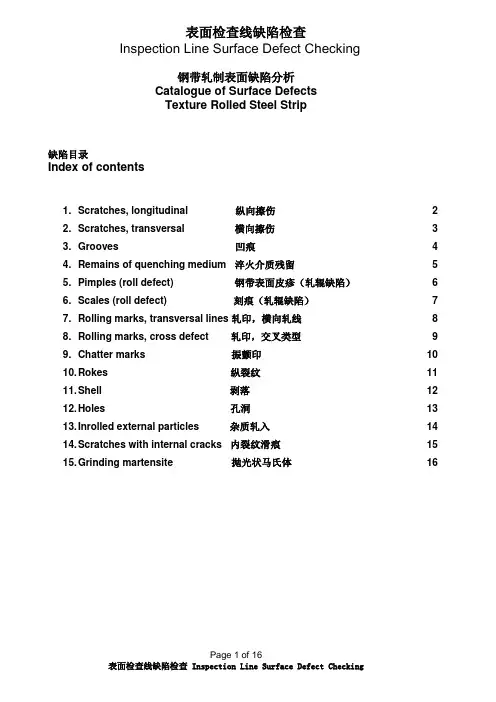

表面检查线缺陷检查Inspection Line Surface Defect Checking钢带轧制表面缺陷分析Catalogue of Surface DefectsTexture Rolled Steel Strip缺陷目录Index of contents1. Scratches, longitudinal 纵向擦伤 22. Scratches, transversal 横向擦伤 33. Grooves 凹痕 44. Remains of quenching medium 淬火介质残留 55. Pimples (roll defect) 钢带表面皮疹（轧辊缺陷） 66. Scales (roll defect) 刻痕（轧辊缺陷）77. Rolling marks, transversal lines 轧印，横向轧线88. Rolling marks, cross defect 轧印，交叉类型99. Chatter marks 振颤印1010. Rokes 纵裂纹1111. Shell 剥落1212. Holes 孔洞1313. Inrolled external particles 杂质轧入1414. Scratches with internal cracks 内裂纹滑痕1515. Grinding martensite 抛光状马氏体16V = 6.3 : 1Cause of defect缺陷成因Due to not 100 % accurate grinded working rolls.V = 6.3 : 1V = 6.3 : 1Cause of defect缺陷成因External particles pressed in strip surface外部杂质颗粒压入钢带表面Acceptance检验Acceptable only after consulting with quality management as well as approval of customer. 经与质量部门协商并征得客户同意后方可接受Cause of defect缺陷成因Origin in cold rolling processes “micro-slipping-marks”主要原因是冷轧过程中产生了微滑移印Acceptance检验Defect has to be accepted in tolerances of specified roughness (analog “Grooves”) Testing/approval made by quality management缺陷成因Originated by transformation of the material in grinding process.由表面抛光工序造成≤ 0.15 mm for dog lash springs defects with depth of ≥ 5 % of nominal thickness are not accepted.0.15 mm的拴钩链弹簧材料允许该类缺陷深度小于材料深度的5%If thickness of strip > 0.15 mm defects with depth of ≥ 3 % of nominal thickness are not accepted.对于其它材料厚度达于0.15mm时缺陷深度大于材料厚度3%时即可判废。

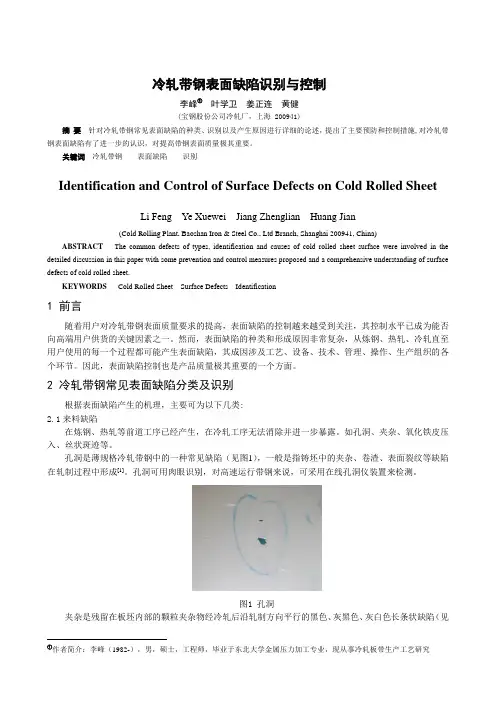

冷轧带钢表面缺陷识别与控制李峰①叶学卫姜正连黄健(宝钢股份公司冷轧厂，上海 200941)摘要针对冷轧带钢常见表面缺陷的种类、识别以及产生原因进行详细的论述，提出了主要预防和控制措施,对冷轧带钢表面缺陷有了进一步的认识，对提高带钢表面质量极其重要。

关键词冷轧带钢表面缺陷识别Identification and Control of Surface Defects on Cold Rolled SheetLi Feng Ye Xuewei Jiang Zhenglian Huang Jian(Cold Rolling Plant, Baoshan Iron & Steel Co., Ltd Branch, Shanghai 200941, China) ABSTRACT The common defects of types, identification and causes of cold rolled sheet surface were involved in the detailed discussion in this paper with some prevention and control measures proposed and a comprehensive understanding of surface defects of cold rolled sheet.KEYWORDS Cold Rolled Sheet Surface Defects Identification1 前言随着用户对冷轧带钢表面质量要求的提高，表面缺陷的控制越来越受到关注，其控制水平已成为能否向高端用户供货的关键因素之一。

然而，表面缺陷的种类和形成原因非常复杂，从炼钢、热轧、冷轧直至用户使用的每一个过程都可能产生表面缺陷，其成因涉及工艺、设备、技术、管理、操作、生产组织的各个环节。

因此，表面缺陷控制也是产品质量极其重要的一个方面。

冷轧带钢表面缺陷识别与控制摘要：钢铁这一重工业，在国家经济建设中发挥着极为重要的作用，钢铁产业的生产关系到一个国家经济的稳定增长。

随着钢铁产业的迅速发展，其生产过程极为复杂且繁重，不容得任何一个生产环节或生产工艺出现问题，否则将会影响最终的钢铁出产。

基于此，本文针对冷轧带钢表面缺陷识别与控制进行了分析。

关键词：连续退火；白斑；缺陷；控制措施引言冷轧退火板的生产流程是通过冷轧机生产出相应规格并具有一定机械性能的中游产品。

由于退火板生产流程长、工艺复杂，常见的表面缺陷种类较多，其中“白斑”是退火板常见的表面缺陷之一。

带有“白斑”缺陷的退火板在冲压、涂装等深加工过程中合格率明显下降，严重影响客户的使用和生产厂商的信誉。

由于“白斑”产生的原因较多，且形状不一，没有显著规律，一直对各大钢厂产品质量控制造成困扰。

1.冷轧带钢发展概述我国的钢铁生产企业经过几十年的发展，现阶段已经取得了显著的成绩。

而面对着我国目前的经济环境，也让钢铁行业面临着新时期的挑战，环保意识的提升，也让冷轧带钢的产品越发的宽而薄。

从生产加工的角度分析，市面上普通的带钢产品所需的加工设备，已经不能满足现阶段的发展需求，冷连轧机要根据冷轧带钢的生产需要进行改进，不断的投入技术与资金进行研发。

对于单个的冷轧带钢来说，将原来的厚度与宽度进行调整，必须引进先进的生产设备，使用最新的生产工艺。

经过我国钢铁企业的不断努力，已经成功的研制出了具有国际先进水平的产品，让厚度与宽度都达到了世界顶尖的标准。

生产冷轧带钢的机器宽度也在持续的改进，让所加工出的板形宽厚比超过了4000，相比于过去的加工方式，在技术上有了大幅度的提升。

2.冷轧带钢表面缺陷收集分类收集自生产以来出现的各类“白斑”缺陷，根据“白斑”外观特征、分布情况等特点进行分类：A类：外观呈条状，宽度基本不变，整卷连续出现，缺陷宽度基本不变，位置于板材横向固定。

B类：“白斑”呈长条状，连续出现，宽度大范围内变化，多整卷出现，多发生于带钢下表面。

冷轧产品常见缺陷图谱与判断目录结疤（4）表面夹杂（5）分层（6）氧化铁皮压入（7）辊印（8）压痕（压印、压坑）（9）扁卷 (10）瓢曲 (11）镰刀弯 (12）折迭（13）边裂（14）气泡（15）折皱（16）刮伤（17）擦伤（划伤、划痕）（18）撞伤（19）切斜（20）欠酸洗（21）过酸洗（22）停车斑（23）浪形（24）氧化色（25）振动纹（26）平整斑（27）粘结（28）塔形（29）溢出边（30）卷取擦伤（31）锈蚀（32）松卷（33）凸包（起筋、隆起、鼓包）（34）厚度不合（35）长度不合（36）平整纹（37）孔洞（38）黄斑（39）黑斑（40）1.缺陷名称：结疤定义与外观：附着在钢带表面，形状不规则翘起的金属薄片称结疤。

呈现叶状、羽状、条状、鱼鳞状、舌端状等。

结疤分为两种，一种是与钢的本体相连结，并折合到板面上不易脱落叫闭口结疤；另一种是与钢的本体没有连结，但粘合在板面上，易于脱落，脱落后形成较光滑的凹坑称为开口结疤。

成因：●冷轧基板表面原有的结疤、翘皮等缺陷未挑出，经冷轧后残留在钢带表面上；●冷轧时钢板表面粘附异物，经轧制压入钢带表面。

危害：导致后续加工使用过程中出现金属剥离或产生孔洞。

预防及消除方法:加强冷轧基板的检查，检查判断:●用肉眼检查；●不允许存在结疤缺陷，一般判利用品或以下等级,对局部结疤缺陷，允许切除带有结疤部分带钢的方法清除。

如结疤已脱落，则比照压痕缺陷处理,若深度没有超出相关标准规定,可以参照相应标准进行判定。

2.缺陷名称：表面夹杂定义与外观：冷轧基板皮下或表面非金属夹杂、夹渣在冷轧加工过程中破裂而暴露在钢带表面，一般呈点状、块状、线状或长条状无规律的分布在薄板的表面。

其颜色一般呈棕红色、黄褐色、灰白色或灰黑色。

成因：冷轧基板皮下夹杂轧后暴露或基板的表面原有夹杂轧后残留在带钢表面（炼钢浇铸原因）。

危害：可能导致后续加工过程中产生孔洞、开裂、分层。

预防及消除方法:●严格遵守浇铸制度●加强冷轧基板表面质量检查。

3．酸轧机组的表面缺陷目录No.1隆起冷轧中隆起为不能忍受的缺陷，通常因热轧状况造成。

隆起可以在冷轧或平整的带钢卷取期间内发现，从而所卷钢卷一处或多处呈现隆起形状，增厚几厘米，造成卷径增大。

隆起分为单边隆起，中部隆起，指状型隆起，以及边部隆起。

●单边隆起该类型隆起出现在带钢一侧，隆起的最高点位于带钢边部大约7到9cm。

通常由楔形热轧带钢板形造成，也就是带钢边部厚于带钢中部。

因此，当热轧带钢轧机倾向轧制楔形带钢时，通过增加热轧带钢的凸度来降低边部出现隆起的危险。

冷轧轧制薄带钢时，图1所示的热轧带钢板形，能够导致较厚带钢侧出现单边隆起，不妨碍楔形自身出现隆起的趋势。

图1 单边隆起的热轧带钢（示意图）如果冷轧操作员工用平行辊缝轧制如此钢卷，可以看到单侧边浪，此时应当立即少量打开该边浪侧的辊缝。

冷轧带钢也有成比例的楔形，隆起不可避免。

●中部隆起和指状隆起如果在宽带钢的热轧期间内，带钢的一部分带状区域比其邻近带状区域温度显著低的话，其变形抗力较高。

上述温度较低的带钢，其一个或多个纵向带状区域经过剧烈冷却，通常导致精轧机组内出现缺陷或轧辊冷却调整不当。

由于该较冷的纵向带状区域，变形抗力增加，该点处变形较小。

轧制后该带状区域较厚。

此外，该点处工作辊磨损较多，带钢的缺陷随着工作辊的实际里程数增加而变得更严重，图2所示可以测量带钢增厚图2 两个中部隆起的热轧带钢板形（示意图）在冷轧期间内，稍微变厚的纵向带状区域变形更大，造成局部较强延伸，从而出现可见的平直度缺陷。

然而，不能完全消除厚度偏差。

冷轧卷取时，该轻微厚度偏差使卷径增大，形成可见的隆起缺陷。

如果卷取的带钢出现隆起，该点处的带钢张力显著增加，造成该点处带钢的附加延伸，与深冲相类似，在开卷期间内变成可见的平直度缺陷。

热轧带钢的板形（图3）表明冷轧时将出现几处隆起。

这些隆起相互之间距离相等，称作指状隆起。

隆起的间距与热轧厂冷却水喷嘴的间距相同。

图3 指状隆起的热轧带钢板形（示意图）边部隆起如果热轧厂在一个序列内轧制了同一宽度的很多钢卷，带钢边部区域内的工作辊磨损清晰可见，这样的轧辊轧制后形成的带钢板形与以图4例相一致。

冷轧板带缺陷定义冷轧板带缺陷定义、特征及产生原因非金属压入缺陷定义及特征非金属杂物压入板、带表面。

表面呈明显的点状或长条状黄黑色缺陷。

产生原因A）轧制工序设备条件不洁净 B）轧制工艺润滑剂不洁净 C）工艺润滑剂喷油压力不足 D）板坯表面有擦划伤金属压入缺陷定义及特征金属屑或金属碎片压入板、带表面。

压入物刮掉后呈现大小不等的凹陷，破坏了板带表面的连续性。

产生原因a）热轧时辊边道次少，裂边的金属屑、条掉在板坯表面后压入。

b）圆盘剪切边工序质量差，产生毛刺掉在带坯上经轧制后压入。

c）轧辊粘铝后，其粘铝又被压在板坯上；d）热轧导辊尺夹得过紧，带下来的碎屑掉在板坯上后被压入。

划伤缺陷定义及特征凡因尖锐的东西（如板角，金属或设备上的尖锐物等）与板面接触，在相对滑动时所造成的呈单条状分布的伤痕叫做划伤。

产生原因a）辊道、导板上粘铝使板、带划伤；b）冷轧机导板、压平辊等有突出的尖锐物； c）精整时板角划伤；d）涂油包装时油中有金属屑带到涂油辊或毛毡上而划伤板面。

擦伤缺陷定义及特征由于物体间棱与面，或面与面接触后发生相对滑动或错动而在板、带表面造成的成束（或组）分布的伤痕叫做擦伤。

产生原因a）板带在加工生产过程中与导路、设备接触时，产生相对摩擦而造成擦伤； b）冷轧卷断面不齐正，在立式退火炉时产生错动、层与层之间长生擦伤； c）精整验收和包装操作不当产生板间滑动而造成擦伤； d）冷轧时张力不当，开卷时产生层间错动而产生擦伤。

碰伤（凹陷）缺陷定义及特征铝板、铝卷于其它物体碰撞后在板、带表面或断面产生的伤痕。

该缺陷发生在铝板、铝卷的表面或断面，且大多数在凹陷边际有被挤出的金属存在。

产生原因a）板、卷在搬运或存放过程中与其它物体相碰撞产生； b）板、卷在退火料架或底盘上有其他突出物顶撞而产生。

粘伤缺陷定义及特征因板间或带材卷层间压力过大造成板、带表面呈点状、片状或条状的伤痕。

粘伤产生时往往上下板片（或卷层）呈现对称性，有时呈周期性。

冷轧产品外观缺陷及原因分析冷轧产品外观缺陷种类表1.热轧来料缺陷1－1 SCAB结疤A.缺陷描述在带钢表面上呈现出相当大的一块结疤，有剥落后留下的斑点、痕迹等。

B.缺陷产生的主要原因未提到1－2 Hole孔洞A.缺陷描述带钢表面有一些孔洞B.缺陷产生的主要原因（a）强烈的氧化皮、结疤和钢板叠层（b）当轧制时，严重的擦伤（c）冷轧后，轧材上出现擦伤，焊接部位出现打孔痕迹备注：对于轿车顶板来说要有专门的孔洞管理，要保证轿车顶板不能有孔洞缺陷产生。

1－3 Build-up隆起A.缺陷描述带钢未卷成卷之前检查不到，成卷后可以看到，尤其是大卷时。

这种缺陷是冷轧最怕产生的缺陷。

B.缺陷产生的主要原因冷轧板本身横截面上中间厚、两边薄，卷取时如果卷取张力过大、或钢卷过大就会在钢卷边部观察到这种缺陷。

当钢卷未卷取时在检查站是无法看到这种缺陷的。

C.消除方法a.减小钢卷单重b.降低卷取张力1－4 Edge crack边部裂纹A.缺陷描述带钢边部开裂B.缺陷产生的主要原因CAL或者PL/TCM线上圆盘剪剪刃崩刃或者出现其它剪刃问题容易造成剪切不良，形成边裂。

2.冷轧操作缺陷2－1 Saw tooth锯齿边A.缺陷描述带钢边部呈现锯齿状。

B.缺陷生产的主要原因当边裂严重呈周期状时就会形成锯齿边。

C.处理办法及时检查、更换圆盘剪剪刃。

2－2 Width mark带宽痕迹A．缺陷描述带钢表面两边存在有很宽的痕迹。

B.缺陷产生的主要原因在CAL线上由于生产计划编排不合理，导致平整机平整前后的带钢宽度变化不合适，如先平整的窄带钢、然后平整的较宽的带钢，此时就容易在宽带钢两边的表面上形成带宽痕迹。

C.处理办法合理的编排生产计划，尤其是带钢宽度变化或过渡要合理。

2－3 Band mark捆带痕迹对于汽车外板一定不能有这种缺陷出现。

A.缺陷描述在带钢钢卷的外表面有捆带的痕迹。

B.缺陷产生的主要原因a.当钢卷两层码放时，上下层钢卷之间没有垫隔离物品，导致上层钢卷捆带压在下层钢卷表面，从而形成捆带压痕。
