安捷伦ctc使⽤操作说明书
Agilent GC_CTC现场培训教材
安捷伦科技（中国）有限公司
⼀、培训⽬的
了解CTC的安装、Objects的配置及位置定位，使⽤Pal Loader进⾏备份及更新
熟悉并掌握使⽤terminal或控制软件运⾏单针或序列进样
了解CTC的基本维护知识
⼆、适⽤范围
本教材适⽤于CTC连接Agilent的以下仪器：GC7890A、GC7890A/5975C及GCQQQ
本教材涵盖CTC的液体进样⽅式、顶空进样⽅式及固相微萃取⽅式
本教材适⽤于CTC在Agilent的以下化学⼯作站中的使⽤，⼯作站包含如下：Chemstation B.0X.0X、Openlab CDS ChemstaionC.0X.0X、MSD Chemstation G1701EA 0X.0X及Masshunter GCMS
B.0X.0X
三、CTC的进样模式分类
CTC是⼀种多合⼀的⾃动进样器，各种进样⽅式之间的切换⾮常便捷、灵活，深受⼴⼤⽤户好评。⽬前存在四种配置，分别为液体进样模式（Liquid）、顶空进样模式（Headspace）、固相微萃取（SPME）及原位提取（ITEX）。但ITEX并未在本教材中进⾏说明！
1、液体进样模式
类似于Agilent的液体⾃动进样器（7683A或7693A），它可以移取液体样品⾄GC进样⼝，共有七种规格的进样针，与之配套使⽤的syringe holder kit也为七种；必须注意进样针与syringe holder kit的相互兼容性，切勿混⽤！2、顶空进样模式
与Agilent的G1888A或G1883A的定量⽅式完全不同，它采⽤⽓密性进样针定量，移取顶空⽓态样品⾄GC进样⼝，共有三种不同规格的进样针，与之配套使⽤的syringe holder kit也为三种；必须注意进样针与syringe holder kit的相互兼容性，切勿混⽤！顶空进样瓶分为10ml A和20ml。
3、固相微萃取模式

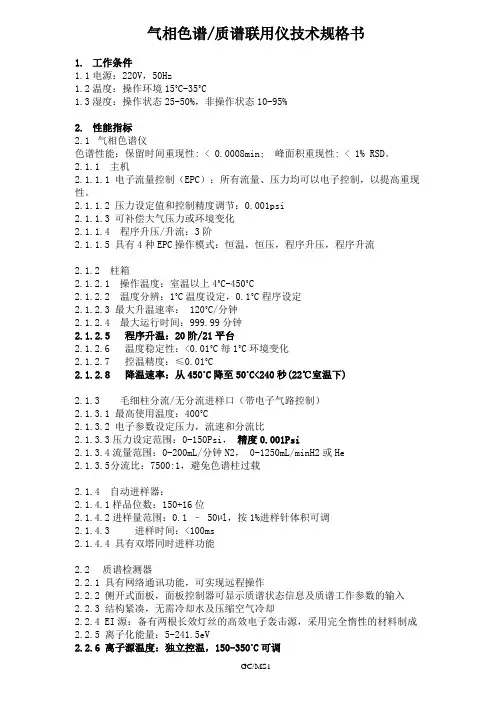

GC/MS1 气相色谱/质谱联用仪技术规格书
1. 工作条件
1.1 电源：220V，50Hz
1.2 温度：操作环境15˚C-35˚C
1.3 湿度：操作状态25-50%，非操作状态10-95%
2. 性能指标
2.1 气相色谱仪
色谱性能：保留时间重现性: < 0.0008min; 峰面积重现性: < 1% RSD。
2.1.1 主机
2.1.1.1 电子流量控制（EPC）：所有流量、压力均可以电子控制，以提高重现性。
2.1.1.2 压力设定值和控制精度调节：0.001psi
2.1.1.3 可补偿大气压力或环境变化
2.1.1.4 程序升压/升流：3阶
2.1.1.5 具有4种EPC操作模式：恒温，恒压，程序升压，程序升流
2.1.2 柱箱
2.1.2.1 操作温度：室温以上4˚C-450˚C
2.1.2.2 温度分辨：1˚C温度设定，0.1˚C程序设定
2.1.2.3 最大升温速率： 120˚C/分钟
2.1.2.4 最大运行时间：999.99分钟
2.1.2.5 程序升温：20阶/21平台
2.1.2.6 温度稳定性：<0.01˚C每1˚C环境变化
2.1.2.7 控温精度：≤0.01˚C
2.1.2.8 降温速率：从450˚C降至50˚C<240秒(22℃室温下)
2.1.3 毛细柱分流/无分流进样口（带电子气路控制）
2.1.3.1 最高使用温度：400˚C
2.1.3.2 电子参数设定压力，流速和分流比
2.1.3.3压力设定范围：0-150Psi， 精度0.001Psi
2.1.3.4流量范围：0-200mL/分钟N2， 0-1250mL/minH2或He
2.1.3.5 分流比：7500:1，避免色谱柱过载
2.1.4 自动进样器：
2.1.4.1样品位数：150+16位
2.1.4.2进样量范围：0.1 – 50µl，按1%进样针体积可调
安捷伦ICPMS现场培训教材
Agilent 7500cx ICP-MS 现场培训教材
安捷伦科技有限公司化学分析仪器部
Agilent 7500cx ICPMS 现场培训教材
7500 cx ICP-MS 现场培训教材
⼀、 培训⽬的:
基本了解7500 cx ICP-MS 硬件操作。
掌握化学⼯作站的开机，关机，参数设定, 学会数据采集，全定量分析的基本操作。
⼆、培训准备：
1、仪器设备: Agilent 7500 cx ICP-MS
Concentric Nebulizer(同⼼雾化器)。
２、⽓体准备：
氩⽓压⼒ 700KPa±3.5%
反应⽓（氢⽓和氦⽓）压⼒ 40KPa±20KPa
3、循环⽔：
循环⽔的要求为：蒸馏⽔; 温度：15-20 ?C；压⼒：230-400Kpa(33—58PSI)
循环⽔中加⼊50ml IPA ，防⽌⽣菌。
4、排风：
要求排风量为：7—8m3/min(8—10m/s) 。
Agilent 7500 Series
Agilent 7500cx ICPMS 现场培训教材
Agilent 7500cx ICPMS 现场培训教材
7500 ICP-MS 化学⼯作站 基本操作步骤:
⼀、 开机：
1、开PC 显⽰器、打印机。
2、开PC 主机。(password: 3000hanover)
3、开ICP-MS 7500 电源开关。（仪器总电源及前⾯的电源开关）
4、双击桌⾯的“ICP-MS Top ”图标进⼊⼯作站，如下图所⽰：
ICPMS ⼯作站⼯具栏上提供了以下快捷⽅式
5、从Instument 菜单中选择“Instrument control ”或者单击“Instrument control ”图标
进⼊下图
Agilent 7500cx ICPMS 现场培训教材
所⽰的仪器控制画⾯。从“Vacuum ” 菜单中选择“vacuum on”，抽真空，
仪器由shutdown 状态向 standby 状态装换
*** 从Meters 菜单中选择Meter Control Panel ，进⼊如下图所⽰的画⾯，可以对真空、⽔流量、 环境温度、雾室温度、⽓体压⼒及射频功率进⾏实时监测。（最多同时可选5 项） IF/BK Pressure ---接⼝及背压阀压⼒； Analyzer Pressure ---分析器压⼒； TMP Revolution —分⼦涡轮泵转数；
Agilent 7500cx ICPMS 现场培训教材 Agilent 7500cx ICP-MS 现场培训教材 安捷伦科技有限公司化学分析仪器部 Agilent 7500cx ICPMS 现场培训教材 7500 cx ICP-MS 现场培训教材 一、 培训目的: • 基本了解7500 cx ICP-MS 硬件操作。 • 掌握化学工作站的开机，关机，参数设定, 学会数据采集，全定量分析的基本操作。 二、培训准备： 1、仪器设备: Agilent 7500 cx ICP-MS • Concentric Nebulizer(同心雾化器)。 ２、气体准备： •氩气压力 700KPa±3.5% •反应气（氢气和氦气）压力 40KPa±20KPa 3、循环水： •循环水的要求为：蒸馏水; 温度：15-20 ˚C；压力：230-400Kpa(33—58PSI) •循环水中加入50ml IPA ，防止生菌。 4、排风： •要求排风量为：7—8m3/min(8—10m/s) 。 Agilent 7500 Series Agilent 7500cx ICPMS 现场培训教材 7500 ICP-MS 化学工作站 基本操作步骤: 一、 开机： 1、开PC 显示器、打印机。 2、开PC 主机。(password: 3000hanover) 3、开ICP-MS 7500 电源开关。（仪器总电源及前面的电源开关） 4、双击桌面的“ICP-MS Top ”图标进入工作站，如下图所示： ICPMS工作站工具栏上提供了以下快捷方式 5、从Instument菜单中选择“Instrument control ”或者单击“Instrument control ”图标进入下图 Agilent 7500cx ICPMS 现场培训教材 所示的仪器控制画面。从“Vacuum ” 菜单中选择“vacuum on”，抽真空， 仪器由shutdown状态向 standby状态装换 *** 从Meters菜单中选择Meter Control Panel，进入如下图所示的画面，可以对真空、水流量、 环境温度、雾室温度、气体压力及射频功率进行实时监测。（最多同时可选5 项） IF/BK Pressure---接口及背压阀压力； Analyzer Pressure---分析器压力； TMP Revolution—分子涡轮泵转数； Water RF/WC/IF –循环水流量；Water Temperature –循环水温度； Inlet Temp 仪器环境温度；Exhaust Temp 废气温度；S/C Temperature 雾室温度； Forward Power 入射功率；Reflected Power 反射功率 Agilent 7500cx ICPMS 现场培训教材 6、如使用碰撞反应池，从Maintenance菜单中选择Reaction Gas，勾选Open Bypass Valve，设置所需反应气流量2-5ml/min，进行反应气气路吹扫。如果每天使用反应池吹扫5-10min即可;如长期不用使用前建议提前2ml/min吹扫过夜 7、仪器状态转换为“STANDBY ”状态后。开氩气（0.7Mpa）,循环水、排风。卡上蠕动泵管，样品管必须放入DIW (去离子水)中，若连有内标管，亦放入DIW 中。 8、从“Maintenance ”菜单中选择“Sample Introduction… ”,进入下图： Agilent 7500cx ICPMS 现场培训教材
