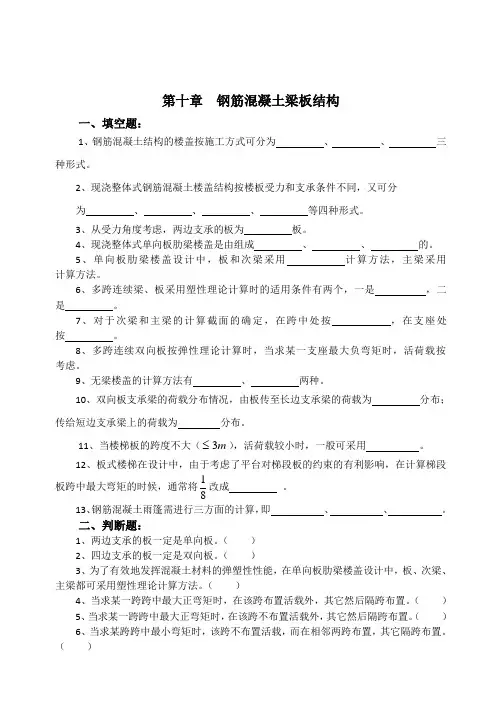

第十章 钢筋混凝土梁板结构
一、填空题：
1、钢筋混凝土结构的楼盖按施工方式可分为 、 、 三种形式。
2、现浇整体式钢筋混凝土楼盖结构按楼板受力和支承条件不同，又可分
为 、 、 、 等四种形式。
3、从受力角度考虑，两边支承的板为 板。
4、现浇整体式单向板肋梁楼盖是由组成 、 、 的。
5、单向板肋梁楼盖设计中，板和次梁采用 计算方法，主梁采用
计算方法。
6、多跨连续梁、板采用塑性理论计算时的适用条件有两个，一是 ，二是 。
7、对于次梁和主梁的计算截面的确定，在跨中处按 ，在支座处按 。
8、多跨连续双向板按弹性理论计算时，当求某一支座最大负弯矩时，活荷载按
考虑。
9、无梁楼盖的计算方法有 、 两种。
10、双向板支承梁的荷载分布情况，由板传至长边支承梁的荷载为 分布；传给短边支承梁上的荷载为 分布。
11、当楼梯板的跨度不大（m3），活荷载较小时，一般可采用 。
12、板式楼梯在设计中，由于考虑了平台对梯段板的约束的有利影响，在计算梯段板跨中最大弯矩的时候，通常将81改成 。
13、钢筋混凝土雨篷需进行三方面的计算，即 、 、 。
二、判断题：
1、两边支承的板一定是单向板。（ ）
2、四边支承的板一定是双向板。（ ）
3、为了有效地发挥混凝土材料的弹塑性性能，在单向板肋梁楼盖设计中，板、次梁、主梁都可采用塑性理论计算方法。（ ）
钢筋混凝土梁板结构受力性能分析
一、前言
钢筋混凝土梁板结构是建筑工程中常见的一种结构形式，其受力性能的分析对于保证建筑物的安全具有重要的意义。本文将通过对钢筋混凝土梁板结构受力性能分析的详细介绍，为工程师和设计人员提供一定的参考。
二、梁板结构的基本概念
钢筋混凝土梁板结构是由梁、板和柱等构件组成的一种结构形式。其中，梁是承受水平荷载的主要构件，板是连接梁和柱的平面构件，柱则支撑整个结构。梁板结构在承受荷载时，受力形式主要有弯曲、剪切和压力等。
三、梁的受力分析
1. 弯曲受力分析
梁的弯曲受力是指由于外力作用产生的梁的弯曲形变所引起的内力。根据材料力学的基本原理，梁的弯曲应力可以通过弯矩和截面惯性矩计算得出。同时，为了保证梁的强度满足要求，还需要对梁的受压区和受拉区进行分析，计算出其产生的应力大小，并进行比较。
2. 剪切受力分析 梁的剪切受力是指由于外力作用产生的梁沿截面平面内的剪应力所引起的内力。剪切应力的大小可以通过剪力和截面面积计算得出。同时，为了保证梁的剪切强度满足要求，还需要对梁的截面形状进行分析，计算出其惯性矩和剪跨比，并进行比较。
3. 稳定性分析
梁的稳定性是指在承受外力作用时，梁的抗弯刚度是否足够，以及梁的变形是否满足要求。对于一般情况下的梁，可以通过计算梁的截面抗弯刚度和截面的变形情况来进行稳定性分析。
四、板的受力分析
1. 弯曲受力分析
板的弯曲受力是指由于外力作用产生的板的弯曲形变所引起的内力。与梁的弯曲受力相似，板的弯曲应力可以通过弯矩和截面惯性矩计算得出。
2. 剪切受力分析
板的剪切受力是指由于外力作用产生的板沿平面内的剪应力所引起的内力。剪切应力的大小可以通过剪力和截面面积计算得出。与梁不同的是，板的剪切强度还需要考虑板的支承方式和板的几何形状等因素。
3. 稳定性分析
板的稳定性是指在承受外力作用时，板的抗弯刚度是否足够，以及板的变形是否满足要求。对于一般情况下的板，可以通过计算板的截面抗弯刚度和板的变形情况来进行稳定性分析。
青岛黄海职业学院教师教案
（编号1）年 月 日
课 题 第八章 钢筋混凝土梁板结构 8-1 概 述 课 时
教学目的 熟悉钢筋混凝土梁板结构的主要分类及其各自特点
教学重点 现浇整体式的特点
教学难点 肋形楼盖、井式楼盖、无梁楼盖
教学关键点 钢筋混凝土梁板结构的主要分类及其各自特点
教具 《建筑结构》教材及教案
板书设计 第八章 钢筋混凝土梁板结构 8-1 概 述
（一）现浇整体式
1、肋形楼盖：
2、井式楼盖
3、无梁楼盖
（二）装配式楼盖
（三）装配整体式楼盖
第 页
青岛黄海职业学院教师教案
教案内容及教学过程 提示与补充
课题导入：
钢筋混凝土梁板结构在建筑工程中有着广泛的应用，其实例有楼盖、楼梯和雨蓬。
课程新授：
6-1 概 述
应用：钢筋砼楼（屋）盖、楼梯、雨篷和筏板式基础等。
分类：
（一）现浇整体式
1、肋形楼盖：
特点：由板、次梁、主梁组成，分单向板、双向板肋形楼盖，结构布臵灵活，用钢量较低。
第 页 按施工方法的不同 现浇整体式
装配整体式 预制装配式
现浇肋形楼盖 单向板肋形楼盖
双向板肋形楼盖
青岛黄海职业学院教师教案
教案内容及教学过程 提示与补充
2、井式楼盖
特点：由双向板与交叉梁组成，交叉梁
无主、次之分，交叉点不设柱，建筑效
果较好，整个楼盖相当于一块大型双向
受力的平板。
应用：中小礼堂、餐厅、展览厅、会议室以及公共建筑的门厅或大厅。
3、无梁楼盖
特点：不设梁肋，将板直接支承在柱上，
有时在柱上部设臵柱帽（矩形），具有结
构高度小，板底平整，采光、通风效果
好等特点。
应用：柱网接近正方形，l≯6m的商场、书库、冷藏室、仓库、水池的顶板、底板和筏片基础等。
第 页
青岛黄海职业学院教师教案
1 可编辑修改精选全文完整版
1结构方案的选择
采用主次梁肋形楼盖板结构体系。柱网尺寸为5000㎜×6000㎜；主梁的间距为5000㎜：次梁的间距为2000㎜；柱的截面尺寸400㎜×400㎜。
梁、板截面尺寸选择：板厚为80㎜；次梁为200㎜×400㎜；主梁为300㎜×600㎜。
板伸入外墙内120㎜；次梁、主梁伸入外墙内240㎜。
2板的计算
（1）荷载的设计值
恒载：
15毫米厚水泥砂浆地面 1.2×0.015×20＝0.36kN/2m
20毫米厚石灰砂浆抹底 1.2×0.020×17＝0.41kN/2m
80毫米厚钢筋混凝土楼板 1.2×0.080×25＝2.40kN/2m
g=3.17kN/2m
活荷载：
q=1.3×8.0=10.40kN/2m
g+q=13.57kN/2m
（2）弯矩设计值（按内力塑性重分布理论）
因为板的两个边长之比：n=12ll=20005000=2.5＞2；故按单向板计算。取1m宽板带作为计算单元，计算跨度为：
边跨 0l=nl+2h=（2000-120-100）+280=1820㎜＜（2000-120-100）+2120=1840㎜
取较小值 0l=1820㎜
中间跨 0l=nl=2000—200=1800㎜
边跨与中间跨的计算跨度相差：180018001820=1.11％＜10％。
故可按等跨连续板计算内力。计算简图如下。
g+q=13.57kN/m
A 1 B 2 C 3 C 2 B 1 A
