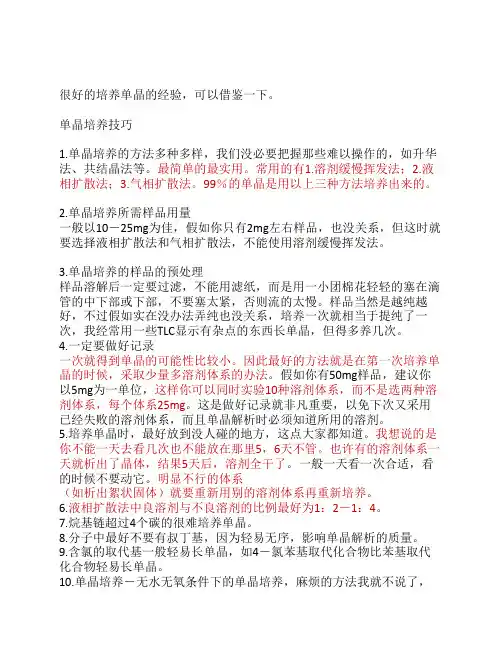

很好的培养单晶的经验，可以借鉴一下。
单晶培养技巧1.单晶培养的方法多种多样，我们没必要把握那些难以操作的，如升华法、共结晶法等。
最简单的最实用。
常用的有1.溶剂缓慢挥发法；2.液相扩散法；3.气相扩散法。
99％的单晶是用以上三种方法培养出来的。
2.单晶培养所需样品用量一般以10－25mg为佳，假如你只有2mg左右样品，也没关系，但这时就要选择液相扩散法和气相扩散法，不能使用溶剂缓慢挥发法。
3.单晶培养的样品的预处理样品溶解后一定要过滤，不能用滤纸，而是用一小团棉花轻轻的塞在滴管的中下部或下部，不要塞太紧，否则流的太慢。
样品当然是越纯越好，不过假如实在没办法弄纯也没关系，培养一次就相当于提纯了一次，我经常用一些TLC显示有杂点的东西长单晶，但得多养几次。
4.一定要做好记录一次就得到单晶的可能性比较小。
因此最好的方法就是在第一次培养单晶的时候，采取少量多溶剂体系的办法。
假如你有50mg样品，建议你以5mg为一单位，这样你可以同时实验10种溶剂体系，而不是选两种溶剂体系，每个体系25mg。
这是做好记录就非凡重要，以免下次又采用已经失败的溶剂体系，而且单晶解析时必须知道所用的溶剂。
5.培养单晶时，最好放到没人碰的地方，这点大家都知道。
我想说的是你不能一天去看几次也不能放在那里5，6天不管。
也许有的溶剂体系一天就析出了晶体，结果5天后，溶剂全干了。
一般一天看一次合适，看的时候不要动它。
明显不行的体系（如析出絮状固体）就要重新用别的溶剂体系再重新培养。
6.液相扩散法中良溶剂与不良溶剂的比例最好为1：2－1：4。
7.烷基链超过4个碳的很难培养单晶。
8.分子中最好不要有叔丁基，因为轻易无序，影响单晶解析的质量。
9.含氯的取代基一般轻易长单晶，如4－氯苯基取代化合物比苯基取代化合物轻易长单晶。
10.单晶培养－无水无氧条件下的单晶培养，麻烦的方法我就不说了，最简单的方法就是将你的固体样品加入一带橡皮塞的容器（最常用的就是核磁管，塞子不是我们常用的硬塞子，而是软的橡皮塞（随便什么塞子都行，只要能密封且能扎针头），先抽真空，然后通氮气，再用注射器加入良性溶剂，充分溶解（超声），然后再用注射器沿器壁加入不良溶剂即可培养单晶指南综述：你将会发现，培养单晶不仅需要耐心，而且还需要一双灵巧的双手。
有机合成单晶培养经验与技巧总结所谓单晶，即结晶体内部的微粒在三维空间呈有规律地、周期性地排列，或者说晶体的整体在三维方向上由同一空间格子构成，整个晶体中质点在空间的排列为长程有序。
单晶整个晶格是连续的，具有重要的工业应用。
在有机合成中，培养单晶主要是为了通过X-RAY确认结构。
一、长单晶经验总结1、低温缓慢挥发。
一般保持在－20度，用微量真空缓慢抽去溶剂。
通常24～48小时里就可以见到结果，成不成。
这个方法需要注意添加液氮和干冰。
此方法适于室温和空气中不太稳定的化合物。
2、高温溶解缓慢降温。
通常采取高沸点的溶剂溶解样品，然后用铝薄膜包住整个油浴，停止加热，令其温度缓慢下降到室温，再保持1到2天，让过饱和的溶液尽量结晶出来。
这个方法需要注意，降温不能太快，还要注意溶液的浓度。
此方法适合于化合物溶解度差异比较大，而且对无水无氧要求的化合物比较合适。
3、混和溶剂挥发。
用易挥发良溶剂溶解样品，然后小心加入不良溶剂，尽量保持分层状态，令其自我缓慢扩散。
这个方法需要注意溶剂搭配选择。
4、简单挥发。
也就是用溶剂溶解之后，用septum封住，然后插根细针头，令其缓慢挥发。
5、浓缩。
样品溶解于溶剂之后，加一个90度弯管和一个接受瓶。
整个体系稍微抽一点点真空，接受瓶用干冰冷却，令溶剂蒸气在接受瓶里面缓慢冷凝下来，直到有单晶形成。
这个方法需要注意冷凝速度，太快不能得到单晶。
6、溶剂扩散。
这是上面（3）的变通。
加工一底下细瓶颈的带teflon stopper的长管。
用良溶剂把少量样品溶解，转入长管，体积大概1～2 mL，加的量刚好在细瓶颈中间。
然后直立长管，在上面加入不良溶剂直到接近上面的出口，堵死。
之后，小心令长管直立绑在没有振动的地方，让溶剂缓慢相互扩散。
此方法适合于少量样品，无水无氧操作。
7、核磁管办法。
这个跟上面的（4）差不多，量少而且需要耐心等待。
8、冰箱冷冻。
通常比较难于结晶的样品，室温下配成接近饱和溶液之后，放入冰箱，令其缓慢结晶。
单晶的培养方法和手段单晶是指由同一种材料构成的晶体，其内部结构完全一致。
单晶具有优异的物理和化学性能，广泛应用于材料科学、电子工程、光学等领域。
为了获得高质量的单晶，科学家们不断探索和改进单晶的培养方法和手段。
一、传统的单晶培养方法1. 液相培养法液相培养法是最早被应用于单晶培养的方法之一。
它的基本思想是将晶体原料溶解在适当的溶液中，然后通过控制温度、浓度和溶液的饱和度等因素，使晶体在溶液中长大。
液相培养法简单易行，适用于许多材料的单晶生长。
2. 气相培养法气相培养法是用气体作为晶体原料，通过物理或化学反应使气体在晶体生长区域沉积并形成单晶。
气相培养法具有单晶生长速度快、晶体质量高的优点，广泛应用于半导体材料、金属材料等领域。
3. 溶液培养法溶液培养法是将晶体原料溶解在适当的溶剂中，然后通过调节温度、浓度和溶液的饱和度等因素，使晶体在溶液中生长。
溶液培养法适用于许多无机材料和生物材料的单晶培养。
4. 熔融培养法熔融培养法是将晶体原料加热至熔融状态，然后冷却使其凝固成单晶。
熔融培养法适用于高熔点材料和不溶于常见溶剂的材料的单晶培养。
二、新兴的单晶培养方法1. 气体相生长法气体相生长法是一种新兴的单晶培养方法，它利用气体在高温和高压下的反应生成单晶。
这种方法可以获得高质量的单晶，并且可以控制晶体的形状和尺寸。
2. 分子束外延法分子束外延法是一种利用分子束的能量和动量控制晶体生长的方法。
通过控制分子束的能量和角度，可以在基底上生长出单晶薄膜。
3. 气相输运法气相输运法是一种利用气相中的原子或分子在高温和高压下迁移并在基底上生长单晶的方法。
这种方法适用于高熔点材料和不溶于常见溶剂的单晶培养。
4. 水热合成法水热合成法是一种利用高温高压水溶液中的化学反应生成单晶的方法。
这种方法适用于许多无机材料和生物材料的单晶培养。
三、单晶培养的关键技术1. 晶体原料的纯度控制晶体原料的纯度对单晶的质量和生长速度有很大影响。

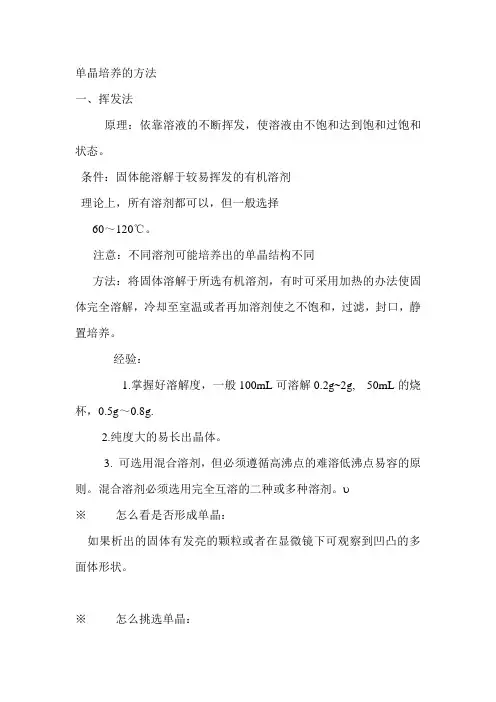

单晶培养的方法一、挥发法原理：依靠溶液的不断挥发，使溶液由不饱和达到饱和过饱和状态。
条件：固体能溶解于较易挥发的有机溶剂理论上，所有溶剂都可以，但一般选择60～120℃。
注意：不同溶剂可能培养出的单晶结构不同方法：将固体溶解于所选有机溶剂，有时可采用加热的办法使固体完全溶解，冷却至室温或者再加溶剂使之不饱和，过滤，封口，静置培养。
经验：1.掌握好溶解度，一般100mL可溶解0.2g~2g, 50mL的烧杯，0.5g～0.8g.2.纯度大的易长出晶体。
3. 可选用混合溶剂，但必须遵循高沸点的难溶低沸点易容的原则。
混合溶剂必须选用完全互溶的二种或多种溶剂。
※怎么看是否形成单晶：如果析出的固体有发亮的颗粒或者在显微镜下可观察到凹凸的多面体形状。
※怎么挑选单晶：不要等溶剂挥发完再挑，一定要在有母液存在下挑单晶，用毛细管将晶体吸出，滴到滤纸上，用针将单晶挑到密封管中，3～5颗即可。
二、扩散法原理：利用二种完全互溶的沸点相差较大的有机溶剂。
固体易溶于高沸点的溶剂，难溶或不溶于低沸点溶剂。
在密封容器中，使低沸点溶剂挥发进入高沸点溶剂中，降低固体的溶解度，从而析出晶核，生长成单晶。
一般选难挥发的溶剂，如DMF,DMSO,甘油甚至离子液体等。
条件：固体在难挥发的溶剂中溶解度较大或者很大，在易挥发溶剂中不溶或难溶。
经验：固体在难挥发溶剂中溶解度越大越好。
培养时，固体在高沸点溶剂中必须达到饱和或接近过饱和。
方法：将固体加热溶解于高沸点溶剂，接近饱和，放置于密封容器中，密封容器中放入易挥发溶剂，密封好，静置培养。
三、温差法原理：利用固体在某一有机溶剂中的溶解度，随温度的变化，有很大的变化，使其在高温下达到饱和或接近饱和，然后缓慢冷却，析出晶核，生长成单晶。
一般，水，DMF, DMSO,尤其是离子液体适用此方法。
条件：溶解度随温度变化比较大。
经验：高温中溶解度越大越好，完全溶解。
推广：建议大家考虑使用离子液体做溶剂，尤其是对多核或者难溶性的配合物。
