中北大学课程设计说明书学生姓名：学号：学院（系）：机械工程系专业：车辆工程题目：一汽大众宝来乘用车总体设计及各总成选型综合成绩：指导教师：职称: 教授2013年 12 月 30 日中北大学课程设计任务书2013/2014 学年第 1 学期学院（系）：机械工程专业：车辆工程学生姓名：学号：课程设计题目：一汽大众宝来乘用车整体设计及各总成选型起迄日期：12 月20 日～ 1 月 3 日课程设计地点：指导教师系主任：下达任务书日期: 2013 年12月20日课程设计任务书1．课程设计教学目的：（1）培养学生专业思想。

使学生了解以前所学理论知识和参加过得金工实习、工艺实习及专业生产实习等环节，都是为今后的专业设计、生产做准备，每一个环节都是为了培养一名合格的车辆工程专业人才而设置，车辆工程专业需要有扎实的专业基础知识和实践能力。

（2）提高结构设计能力。

通过课程设计，使学生学习和掌握汽车驱动桥的主减速器设计的程序和方法，树立正确的工程设计思想，培养独立的、全面的、科学的工程设计的能力。

（3）在课程设计实践中学会查找、翻阅和使用标准、规范、手册、图册和相关技术资料等。

2．课程设计的内容和要求：1、内容：一汽大众宝来乘用车整体设计及各总成选型2、具体参数：车型7 长宽高/mm前悬/后悬/mm前轮距/后轮距 / mm轴距/mm总质量/kg整备质量/kg一汽大众宝来437617351446873/990 1513/1494 2513 1830 1280额定承载人数发动机型号排量/mL发动机功率/kW轴数最高车速/(km/h)轮胎规格5 BJH 1595 74 2 182 195/65R153、要求：为给定基本设计参数的汽车进行总体设计，计算并匹配合适功率的发动机，轴荷分配和轴数，选择并匹配各总成部件的结构型式，计算确定各总成部件的主要参数，详细计算指定总成的设计参数，绘出指定总布置草图和乘员舱布置草图。

（1）驱动形式及主要参数的选择：驱动形式，布置形式，汽车主要参数的选择（2）发动机的选择（3）外形设计及总体布置：整车布置的基准线（面）—零线的确定，各部件的布置3．课程设计成果形式及要求：完成内容：（1）总布置草图1张（1号图）（2）驾驶舱布置草图1张（3号图）（3）零件图1张（3号图）（4）设计计算说明书1份4．主要参考文献：【1】王望予主编.汽车设计. 北京.机械工业出版社.2006【2】余志生主编.汽车理论. 北京.机械工业出版社.2007【3】龚微寒主编.汽车现代设计制造.北京.人民交通出版社.1995【4】刘维信主编.汽车设计.北京.清华大学出版社.2001【5】中国汽车工业经济技术信息研究所编.中国汽车零配件大全.机械工业出版社.2000【6】陈家瑞主编.汽车构造.北京.机械工业出版社.20055．工作计划及进度：2013 年 12 月20日~ 12 月 23日：设计与计算12 月 24 日~ 12 月 27日：编写设计说明书12 月28 日~ 12 月 31日：绘制CAD图2014 年 1 月 1 日~ 1 月 3日：设计答辩系主任审查意见：签字：年月日目录目录 (1)摘要 (3)1 汽车简介 (1)1.1前汽车时代 (1)1.2汽车登上历史舞台 (4)1.3西方的汽车发展 (4)1.4日本汽车发展 (4)2 汽车主要技术参数的确定 (5)2.1 汽车设计参数 (5)2.2汽车主要尺寸的确定 (5)2.2.1汽车的主要尺寸 (5)2.2.2 汽车的外廓尺寸 (6)2.3汽车主要性能参数的确定 (6)2.3.1 汽车动力性参数的确定 (6)2.3.2 汽车燃油经济性参数的确定 (6)2.3.3 汽车通过性性参数的确定 (6)3 汽车主要部件的选择及布置 (7)3.1 发动机的选择与布置 (7)3.1.1 发动机型式的选择 (7)3.1.2 发动机主要性能指标的选择 (7)3.2轮胎的选择 (10)3.3离合器的选择 (10)3.4万向传动轴的选择 (10)3.5主减速器的选择 (10)4 总体布置的计算 (11)4.1 轴荷分配及质心位置计算 (11)4.1.1平静时的轴荷分配及质心位置 (11)4.1.2 水平路面上汽车满载行驶时各轴的最大负荷计算 (13)4.1.3 制动时各轴的最大负荷计算 (14)4.2 驱动桥主减速器传动比的选择 (15)4.3 变速器传动比的选择 (15)4.3.1 变速器一档传动比的选择 (15)4.3.2 变速器档数和各档传动比的选择 (15)5 汽车动力性及燃油经济性计算 (17)5.1 汽车动力性能的计算 (17)5.1.1驱动平衡的计算 (17)5.1.2动力特性的计算 (19)5.2功率平衡计算 (22)5.3汽车燃油经济性的计算 (24)5.4 汽车不翻倒的条件计算 (25)5.4.1汽车不纵向翻倒的条件计算 (25)5.4.2 汽车不横向翻倒的条件计算 (25)5.5 汽车的最小转弯半径 (25)总结 (27)参考文献 (28)摘要本次课程设计的主要内容有：汽车的总体设计，主要包括设计顺序，轴数、驱动形式、布置形式的选择等；汽车主要技术参数的确定，包括汽车主要尺寸的确定（外廓尺寸、轴距等），汽车质量参数的确定（质量系数、总质量等）；发动机的选择；轴荷分配及质心位置的计算和轮胎的选择；主减速器传动比和变速器传动比的计算及变速器的选择；动力性能的计算，包括驱动平衡技算，动力特性计算，功率平衡计算；燃油经济性的计算；汽车稳定性的计算等。

关键词：设计；发动机；轴荷；动力性；燃油经济性1 汽车的总体设计1．1 前汽车时代人类使用汽车已有4000多年的历史。

在漫长的历史岁月中，车辆一直是由人力或畜力驱动，直至18世纪发明了动力机械后，才出现了机动车。

1765年英国的瓦特发明的蒸汽机迅速推广，揭开了工业革命的篇章。

1769年法国炮兵工程师尼古拉蒂·古诺把蒸汽机装在一辆木质的三轮车上，制成了最早的机动车。

这也是最早的机动交通工具，成为古代交通运输与近代交通运输的分水岭蒸汽机是外燃机，燃料在汽缸之外燃烧，热效率很低，并且蒸汽车辆庞大笨重，操纵不灵，安全性差。

1809年，法国人菲利普·勒本提出了以煤气为燃料的内燃机的工作循环原理。

1860埃蒂内·列诺尔制成了煤气机并成批量生产，是内燃机商品化。

1866年德国工程师尼古拉斯·奥托制造出往复活塞四冲程内燃机，并为现代汽车内燃机发展奠定了四冲程工作循环的理论基础。

当时热效率大12%-14%，之后人们放弃了热效率只有3%左右的煤气机而使用奥托内燃机。

1．2 汽车登上历史舞台18世纪真正的汽车诞生了。

1885年卡尔·奔驰设计制造了一个单缸四冲程内燃机和一辆三轮汽车，并在1886年获得了专利。

1886年德国工程师哥特里布·戴维斯将自制的单缸四冲程内燃机装在一辆改装的马车上，也制成了汽车。

奔驰和戴维斯随后共同创办了自己的公司，开始小规模的批量生产内燃机和汽车。

他们二人首先把汽车与工业生产联系在一起，并把汽车推向了历史舞台，这具有划时代意义的功绩。

从那时起，汽车迅速跃升为道路的主角，很快便淘汰了马车。

1．3 西方的汽车发展汽油内燃机以其功率的不断升高，轻巧等优点脱颖而出，很快成为了汽车的主要动力。

随后一大批汽车生产厂在欧洲崛起，标致、欧宝、雪铁龙等品牌先后涌现。

汽车的春天到来了。

汽车虽然诞生在欧洲，但在美国依靠自然条件以及宽松的政策，又利用欧洲在当一次世界大战遭受破坏的时机，迅速崛起并超过了欧洲。

此后数十年，美国的汽车工业一直遥遥领先，雄踞榜首。

亨利·福特于1903年创立了福特汽车公司。

1908年，福特推出了著名的T型车，并于1913年在汽车行业率先采用流水生产线大批生产，是这种车型产量迅速上升和成本大幅下降，促使汽车这种只是少数人享用的奢侈品变为普及到千家万户的经济实惠的产品。

20年间T型车工生产了1500万辆，具有极大地社会影响力，福特亦被称为“汽车大王”。

1908年，威廉·杜兰特以戴维·别克的公司为基础，组建了通用汽车公司，合伙人包括兰森·奥兹、亨利·雷兰德以及后来的路易斯·雪佛兰等先驱者。

通用汽车公司还在1925年和1929年先后兼并了英国的沃克斯科尔汽车公司和德国的欧宝公司。

1923-1956年，杰出的企业家销阿尔弗雷德·斯隆长期担任通用汽车公司的最高领导，推出了一系列重大改革措施，使该公司迅速上升为世界最大的汽车企业。

他提出了“分期付款、动态报废、年度车型更新、闭式车身”等促销措施，对美国汽车产业产生了深远影响。

沃尔特·克劳斯特原是通用汽车公司的高级职员，1920年接任了濒临破产的麦克斯韦尔汽车公司的领导大权，励精图治，使该公司起死回生。

1925年，克劳斯勒汽车公司正式成立，合并了道奇、普利茅斯、地索多等汽车公司，发展成美国第三大汽车公司。

大众汽车公司成立于1937年。

当时定的德国政府为了使人民都买得起轿车，下达了生产一种大众化轿车并建立工厂的指令，由费迪南德·保时捷博士主持设计，推出了著名的大众甲壳虫型轿车。

1940年工厂建成投产，至1974年该厂换型生产高尔夫轿车时，甲壳虫轿车仍未停产，转至墨西哥继续生产，至1981年累计总产量超过2000万辆，成为世界上生产时间最长和产量最多的车型。

从汽车开始大批生产至20世纪30年代末，被称为汽车技术发展的黄金时代。

那时，汽车已成为社会生活中不可缺少的交通工具。

由于汽车速度提高，道路建设亦渐趋完善。

社会对汽车的大量需求，使汽车结构、性能和制造工艺的改进和各项研究蓬勃发展！汽车在第二次世界大战中起到的作用是巨大的，差不多承担了战争的全部陆上运输任务，大大提高了部队的机动性和后勤供应能力。

第一次世界大战是欧洲和日本遭受巨大创伤，其汽车生产一落千丈，而没有遭受战火的美国则以其绝对优势填补了世界汽车市场的空白。

1950年美国汽车产量比英、苏、法、德、意、日6国的产量总和还多好几倍。

由于社会经济的影响，欧洲汽车的设计思想开始于美国分道扬镳。

当时欧洲社会经济处于恢复阶段，人民生活简朴，要求汽车尺寸紧凑实用；美国人民生活富裕，汽车设计追求宽松期气派。

这样，世界汽车设计和造型风格就开始显现出欧洲和美国两大留派。

1．4 日本的汽车发展日本的汽车工业在二战前规模较小，战争后期的猛烈轰炸使40%的城市成为废墟，经济完全崩溃。

1950年美国发动朝鲜战争，日本成了他的后方工厂，这给复苏中的日本注入了强心剂，得以喘息并站稳了脚跟。

通过10年的恢复调整，20年创业投资和高速发展，日本这个资源匮乏的国家依靠引进国外先进技术和科学的经营管理方法二取得成功，奇迹般的一跃成为经济大国。

合集下载

重型载货汽车离合器设计说明书

重型载货汽车离合器设计说明书

目录1前言 (1)2总体方案论证 (2)2.1离合器总成的结构和有关组件的结构 (2)2.1.1从动盘数及干、湿式的选择 (2)2.1.2压紧弹簧的结构型式及布置 (2)2.1.3 压盘的驱动方式 (4)2.1.4分离杠杆的结构型式 (4)2.1.5分离轴承的类型 (5)2.1.6离合器的通风散热措施 (5)2.1.7从动盘的结构型式 (6)2.1.8 离合器的操纵机构选择 (6)2.2 结论 (7)3汽车离合器的设计计算 (9)3.1离合器主要参数的选择 (9)3.2摩擦离合器主要零件的设计计算....................... 错误!未定义书签。

3.2.1压紧弹簧的设计计算............................... 错误!未定义书签。

3.2.2压盘的设计计算................................... 错误!未定义书签。

3.2.3从动片与从动盘毂的设计计算....................... 错误!未定义书签。

3.2.4分离杠杆的设计计算............................... 错误!未定义书签。

3.2.5离台器盖的设计计算............................... 错误!未定义书签。

3.3离合器操纵机构设计................................. 错误!未定义书签。

3.3.1离合器操纵机构的结构型式选择..................... 错误!未定义书签。

3.3.2离合器分离行程及性能计算......................... 错误!未定义书签。

4结论................................................. 错误!未定义书签。

参考文献 ........................................... 错误!未定义书签。

旅居房车设计说明书

旅居房车设计说明书

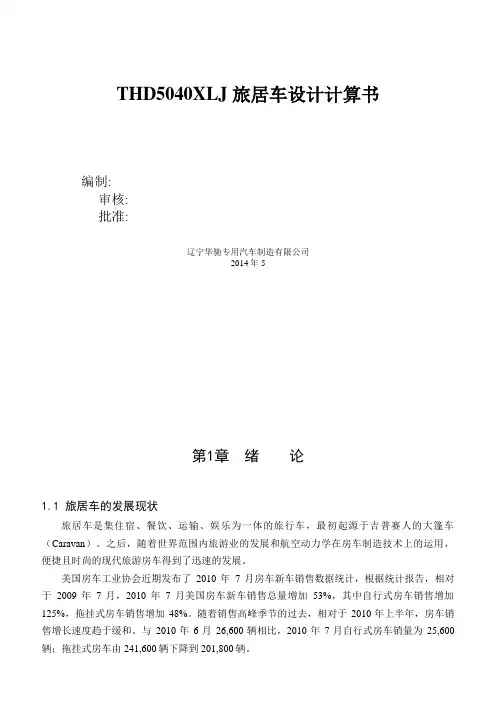

THD5040XLJ 旅居车设计计算书编制:审核:批准:辽宁华驰专用汽车制造有限公司2014年5第1章绪论1.1 旅居车的发展现状旅居车是集住宿、餐饮、运输、娱乐为一体的旅行车，最初起源于吉普赛人的大篷车（Caravan）。
