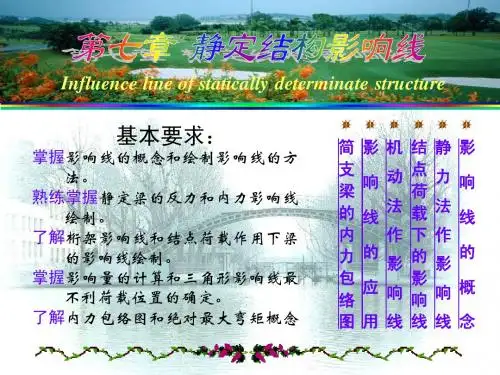

第七章静定结构影响线

第八章 影响线
学习内容
影响线的概念，用静力法和机动法作静定梁的影响线， 影响量的计算和最不利荷载位置的确定，连续梁影响线形状 的确定和最不利活荷载位置的确定。
学习目的和要求
目的：影响线是研究移动荷载在结构上移动时结构某固定 位置的反应（包括力的反应和位移反应）的工具， 是桥梁结构设计的必备知识。 要求：掌握影响线的概念和绘制影响线的基本方法。 熟练掌握用静力法和机动法绘制静定梁的影响线。 掌握影响量的计算和最不利荷载位置的确定。 掌握连续梁影响线形状的确定和最不利活荷载位置 的确定。
第一节 影响线的概念
•
• •
工程中有些结构在承受位置不变的固定荷载的同时还 承受大小、方向不变但位置在改变的活荷载作用；
结构在活荷载作用下位移和内力等物理量将随荷载位 置的变化和荷载分布区域的不同而变化； 这些量的变化范围和最大值是结构设计的依据。
第一节 影响线的概念
1、移动荷载作用下内力计算特点：结构反力和内力随荷载 作用位置的移动而变化，为此需要研究反力和内力的变 化规律及最大值，和产生最大值的荷载位置（即荷载的 最不利位置）。 2、研究方法：利用分解和叠加的方法，将多个移动荷载视 为单位移动荷载的组合。先研究单位移动荷载作用下的 反力和内力变化规律，再根据叠加原理解决多个移动荷 载作用下的反力和内力计算问题，以及最不利荷载的位 置问题。
第二节 静力法作静定梁的影响线
3、静力法求伸臂梁的影响线 ①作伸臂梁的反力及跨间截面内力影响线时，可先作 出无伸臂简支梁的对应量值的影响线，然后向伸臂上延 伸即得。 ②伸臂上截面内力影响线，只在截面以外的伸臂部分 有非零值，而在截面以内部分上影响线竖标为零。
D
A c
C a l b
B c

（3）连续梁的最不利荷载位置
确定连续梁的最不利荷载位置时，首先用机动法做出其影响线的 轮廓，然后，将任意分布的均布活荷载作用在影响线的正区域， 便得到该量值的最大值的最不利荷载位置；将任意分布的均布活 荷载作用在影响线的负区域，便得到该量值的最小值的最不利荷 载位置。荷载的最不利位置确定后，便可求出某量值的最大值和 最小值。
建筑力学
结构力学
1. 简支梁的内力包络图
首先沿梁的轴线将梁分为若 干等分，计算出吊车移动时 各截面的最大弯矩值，并按 同一比例画在梁的轴线上， 然后连成光滑曲线，得到的 图形即为吊车梁的弯矩包络 图，如图8.9 (b)所示。同 样，可计算出梁上各截面的 最大和最小剪力值，画出剪 力包络图，如图8.9(c)。
（1） 任意布置的均布荷载作用时
工程中的人群、堆货等荷载 ，是可以按任意方式分布的 均布荷载。其最不利荷载的 位置为：将其布满对应影响 线所有纵标为正号的区域。
建筑力学
图8.6 最不利荷载位置时的均布荷载布置
结构力学
（2）系列移动集中荷载作用时
汽车、火车及吊车的轮压等移动荷载，可以简化为一系列彼此间 距不变的系列移动集中荷载。当荷载系列移动到最不利荷载位置 时，所求的量值S应为最大，因此，系列荷载由该位置无论再向 左或向右移动，量值S都会减小。据此，可以从讨论量值的增量 入手来确定最不利荷载位置。 现根据量值的增量 S的增减来分析量值S取得极值时的荷载位置：
剪力包络图的绘制方法和步骤与弯矩包络图相同。
建筑力学
结构力学
8.7 小 结
本章主要研究静定单跨梁和连续梁的影响线绘制，以及利用影 响线确定最不利荷载位置，进而求出该量值的绝对最大值作为结构 设计的依据；还介绍了简支梁及连续梁的内力包络图的绘制。 1.竖向单位集中荷载P＝1沿结构移动时，表示某量值变化规律的图 形，称为该量值的影响线。要注意内力影响线与内力图的根本区别 。内力影响线上的竖标值是当单位集中荷载移动到该位置时，指定 截面的内力值；而内力图中的竖标值是荷载位置固定不变时，该截 面上的内力值。 2.绘制影响线的方法有两种：静力法和机动法。静力法是绘制结构影 响线的最基本方法，应熟练掌握。用静力法或机动法都可以做出单跨 静定梁的影响线，而用机动法只可以做出连续梁影响线的轮廓。单跨 静定梁的支座反力和内力影响线是由直线段组成；连续梁的支座反力 和内力影响线是由曲线组成。

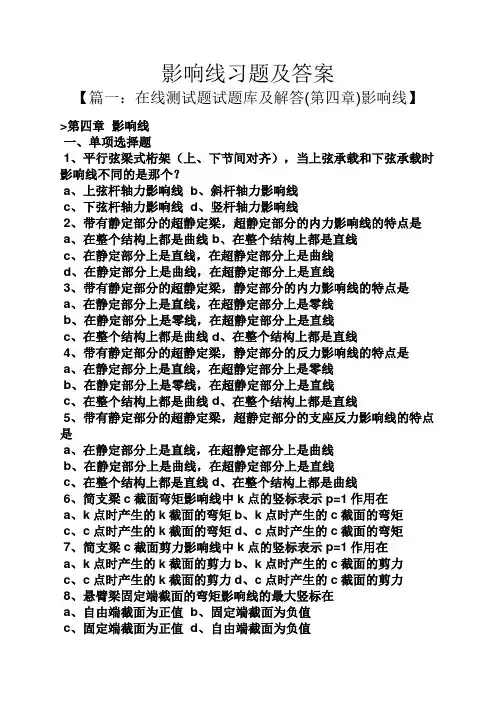

影响线习题及答案【篇一：在线测试题试题库及解答(第四章)影响线】>第四章影响线一、单项选择题1、平行弦梁式桁架（上、下节间对齐），当上弦承载和下弦承载时影响线不同的是那个？a、上弦杆轴力影响线b、斜杆轴力影响线c、下弦杆轴力影响线d、竖杆轴力影响线2、带有静定部分的超静定梁，超静定部分的内力影响线的特点是a、在整个结构上都是曲线b、在整个结构上都是直线c、在静定部分上是直线，在超静定部分上是曲线d、在静定部分上是曲线，在超静定部分上是直线3、带有静定部分的超静定梁，静定部分的内力影响线的特点是a、在静定部分上是直线，在超静定部分上是零线b、在静定部分上是零线，在超静定部分上是直线c、在整个结构上都是曲线d、在整个结构上都是直线4、带有静定部分的超静定梁，静定部分的反力影响线的特点是a、在静定部分上是直线，在超静定部分上是零线b、在静定部分上是零线，在超静定部分上是直线c、在整个结构上都是曲线d、在整个结构上都是直线5、带有静定部分的超静定梁，超静定部分的支座反力影响线的特点是a、在静定部分上是直线，在超静定部分上是曲线b、在静定部分上是曲线，在超静定部分上是直线c、在整个结构上都是直线d、在整个结构上都是曲线6、简支梁c截面弯矩影响线中k点的竖标表示p=1作用在a、k点时产生的k截面的弯矩b、k点时产生的c截面的弯矩c、c点时产生的k截面的弯矩d、c点时产生的c截面的弯矩7、简支梁c截面剪力影响线中k点的竖标表示p=1作用在a、k点时产生的k截面的剪力b、k点时产生的c截面的剪力c、c点时产生的k截面的剪力d、c点时产生的c截面的剪力8、悬臂梁固定端截面的弯矩影响线的最大竖标在a、自由端截面为正值b、固定端截面为负值c、固定端截面为正值d、自由端截面为负值9、简支梁的弯矩影响线是a、一条直线b、三角形c、两条平行线d、抛物线10、外伸梁支座反力影响线形状特征是a、一条直线b、两条直线组成的折线c、两条平行线d、抛物线11、简支梁的反力影响线形状特征是a、一条直线b、三角形c、两条平行线d、抛物线12、外伸梁支座间的截面剪力影响线的形状特征是a、一条直线b、两条直线组成的折线c、两条平行线d、抛物线13、简支梁的剪力影响线的形状特征是a、一条直线b、三角形c、抛物线d、两条平行线14、外伸梁支座间的截面弯矩影响线是a、一条直线b、两条直线组成的折线c、两条平行线d、抛物线15、简支梁在结点荷载作用下，某节间截面k截面剪力影响线的轮廓是a、主梁的虚位移图b、纵梁的虚位移图c、横梁的虚位移图d、两条平行线16、由主从结构的受力特点可知：附属部分的内力影响线在基本部分上a、全为零b、全为正c、全为负d、可正可负17、外伸梁上k截面内力影响线在k截面以里是全为零 b、全为正 c、全为负 d、可正可负18、由主从结构的受力特点可知：附属部分的反力影响线在基本部分上a、全为零b、全为正c、全为负d、可正可负19、结构上某量值的影响线的量纲是d、该量值的量纲/[长度]20、二、多项选择题1、简支梁c截面的剪力影响线上，c左的竖标是a，c右的竖标是b，下列论述正确的是a、a为p=1在c左时产生的c截面剪力b、b为p=1在c右时产生的c截面剪力c、a为p=1在c点时产生的c左截面剪力d、b为p=1在c点时产生的c右截面剪力e、a为p=1在c右时产生的c截面剪力标准答案 ab2、外伸梁伸臂上的截面剪力影响线是a、在该截面以外是一条斜直线b、在该截面以外是一条水平线c、在该截面以里是一条斜直线d、在该截面以里是一条水平线e、在该截面以里是零线标准答案 be3、外伸梁伸臂上的截面弯矩影响线是a、在该截面以外是一条斜直线b、在该截面以外是一条水平线c、在该截面以里是一条斜直线d、在该截面以里是一条水平线e、在该截面以里是零线标准答案 ae4、外伸梁支座反力影响线的特点是a、一条直线b、两条直线组成的折线c、两条平行线d、该支座竖标为1e、其他支座竖标为零标准答案 ade5、外伸梁支座间的截面剪力影响线是a、两条直线组成的折线b、一条直线c、两条平行线d、抛物线e、在支座处竖标为零标准答案 ce5.5、外伸梁支座处截面弯矩影响线的形状特点是a、在该支座处竖标为零b、另支座处竖标为零c、该支座以外是一条直线d、该支座以里是零线e、一条直6、外伸梁支座间的截面弯矩影响线的特点是a、在支座处竖标为零b、抛物线c、两条平行线d、两条直线组成的折线e、一条直线标准答案 ad7、下列哪些影响线在相邻节点之间必为一直线？a、静定桁架b、超静定桁架c、静定梁在节点荷载作用下d、超静定梁在节点荷载作用下e、静定刚架标准答案 abcd8、带有静定部分的超静定梁，静定部分的内力影响线的特点是a、在整个结构上都是曲线b、在整个结构上都是直线c、在静定部分上是直线d、在超静定部分上是零线e、在静定部分上是零线f、在超静定部分上是直线标准答案 cd9、带有静定部分的超静定梁，超静定部分的内力影响线的特点是a、在整个结构上都是曲线b、在整个结构上都是直线c、在静定部分上是直线d、在超静定部分上是曲线e、在静定部分上是曲线f、在超静定部分上是直线标准答案 cd10、绘制影响线的方法有a、静力法b、机动法c、力法d、力位移法e、力矩分配法标准答案 ab11、下列哪些量值的影响线是无量纲的？a、支座反力b、剪力c、弯矩d、轴力e、约束力矩标准答案 abd12、下列哪些量值的影响线是长度量纲？a、支座反力b、剪力c、弯矩d、轴力e、约束力矩标准答案 ce13、简支梁的影响线的特点是a、反力影响线是一条直线b、弯矩影响线是折线c、剪力影响线是平行线d、内力影响线是直线e、反力影响线是曲线标准答案 abc14、简支梁在直接荷载和结点荷载作用下哪些量值的影响线相同？a、左支座反力b、右支座反力c、结点处弯矩d、非结点处弯矩e、非结点处剪力标准答案 abc15、伸臂梁上哪些量值的影响线可由相应简支梁的影响线想伸臂上延伸得到？a、支座反力b、两支座间截面剪力c、两支座间截面弯矩d、伸臂上截面剪力e、伸臂上截面弯矩标准答案 abc三、判断题1、简支梁c截面弯矩影响线中k点的竖标表示p=1作用在k点时产生的k截面的弯矩。

视频例题：
701力矩分配法。

1.试分析下图所示八脚刚架在结点O点处各杆端的弯矩分配系数，并求出图示荷载作用下O结点的转角θ。

设各杆件长度均为l；OA杆EI1=∞，其余各杆EI=常数；弹簧刚度k=3EI/l3。

702力矩分配法。

1.试作下图所示连续梁的弯矩图。

2.试作下图所示刚架的弯矩图。

703力矩分配法。

1.试作下图所示连续梁的弯矩图。

704力矩分配法。

1.如图所示梁的AC为刚性杆段，CB杆段的EI=常数，求S AB及C AB。

2.如图所示梁AB为刚性，B支座为弹性支承，其弹性刚度k=EI/l3，求S AB、C AB。

705力矩分配法。

1.画出其弯矩图。

2.用力矩分配法计算下图所示结构，并作M图。

3.用力矩分配法作下图所示刚架的弯矩图。

707剪力分配法。

1.画出其弯矩图。

708超静定结构的影响线及应用。

1.用静力法求出F yA影响线。

709超静定结构的影响线及应用。

1.用机动法求出M K、M C、F R QC、F yC影响线。
