结构力学求解器求解一般的超静定结构

用力法求解超静定结构概述超静定结构是指结构中的支座和约束条件多于结构自由度的情况。

用力法是一种经典的结构分析方法，常用于求解超静定结构。

本文将介绍用力法求解超静定结构的基本原理和步骤，并通过实例加以说明。

一、基本原理用力法的基本原理是根据平衡条件和变形约束，通过假设未知力的大小和方向，建立力的平衡方程和变形方程，解出未知力和结构的变形。

用力法适用于各种类型的结构，包括梁、柱、桁架等。

二、步骤用力法求解超静定结构的步骤如下：1. 选择合适的剖面根据结构的几何形状和约束条件，选择合适的剖面，将结构分割为若干个部分。

2. 假设未知力的方向和大小根据结构的特点和约束条件，假设未知力的方向和大小。

通常，未知力的方向可以根据结构的几何形状和外力的作用方向来确定，而未知力的大小则需要通过力的平衡方程来求解。

3. 建立力的平衡方程根据假设的未知力和结构的几何形状，建立力的平衡方程。

平衡方程包括力的平衡条件和力的矩平衡条件。

4. 建立变形方程根据结构的变形情况和约束条件，建立变形方程。

变形方程可以根据结构的刚度和约束条件来确定。

5. 解方程将力的平衡方程和变形方程联立，解方程组得到未知力和结构的变形。

6. 检验结果将求解得到的未知力和结构的变形代入原平衡方程和变形方程中，检验结果的准确性。

如果结果符合平衡和变形的要求，则求解成功；如果结果不符合要求，则需要重新假设未知力并重新求解。

三、实例分析为了更好地理解用力法求解超静定结构的步骤和原理，下面以一个简单的梁结构为例进行分析。

假设有一根悬臂梁，在梁的自重和外力作用下，需要求解支座反力和梁的变形。

1. 选择合适的剖面选择悬臂梁的剖面，将梁分割为两个部分：悬臂部分和支座部分。

2. 假设未知力的方向和大小假设支座反力的方向向上，大小为R。

3. 建立力的平衡方程根据力的平衡条件，可以得到悬臂部分的平衡方程：R - F = 0，其中F为梁的自重。

4. 建立变形方程根据梁的几何形状和约束条件，可以建立悬臂部分的变形方程，得到悬臂部分的弯矩和挠度。

第八章力法本章主要内容1）超静定结构的超静定次数2）力法的解题思路和力法典型方程（显然力法方程中所有的系数和自由项都是指静定基本结构的位移，可以由上一章的求位移方法求出（图乘或积分））3）力法的解题步骤以及用于求解超静定梁刚架桁架组合结构（排架）4）力法的对称性利用问题，对称结构的有关概念四点结论5）超静定结构的位移计算和最后内力图的校核6）§8-1超静定结构概述一、静力解答特征：静定结构：由平衡条件求出支反力及内力；超静定结构的静力特征是具有多余力，仅由静力平衡条件无法求出它的全部（有时部分可求）反力及内力，须借助位移条件（补充方程，解答的唯一性定理）。

二、几何组成特征：（结合例题说明）静定结构：无多余联系的几何不变体超静定结构：去掉其某一个或某几个联系（内或外），仍然可以是一个几何不变体系，如桁架。

即：超静定结构的组成特征是其具有多余联系，多余联系可以是外部的，也可能是内部的，去掉后不改变几何不变性。

多余联系（约束）：并不是没有用的，在结构作用或调整结构的内力、位移时需要的，减小弯矩及位移，便于应力分布均匀。

多余求知力：多余联系中产生的力称为三、超静定结构的类型（五种）超静定梁、超静定刚刚架、超静定桁架、超静定拱、超静定组合结构四、超静定结构的解法综合考虑三个方面的条件：1、平衡条件：即结构的整体及任何一部分的受力状态都应满足平衡方程；2、几何条件：也称变形条件、位移条件、协调条件、相容条件等。

即结构的变形必须符合支承约束条件（边界条件）和各部分之间的变形连续条件。

3、物理条件：即变形或位移与内力之间的物理关系。

精确方法：力法（柔度法）：以多余未知力为基本未知量位移法（刚度法）：以位移为基本未知量。

力法与位移法的联合应用：力法与位移法的混合使用：混合法近似方法：力矩分配法、矩阵位移法、分层总和法、D值法、反弯点法等本章主要讲力法。

五、力法的解题思路（结合例子）把不会算的超静定结构通过会算的基本结构来计算。

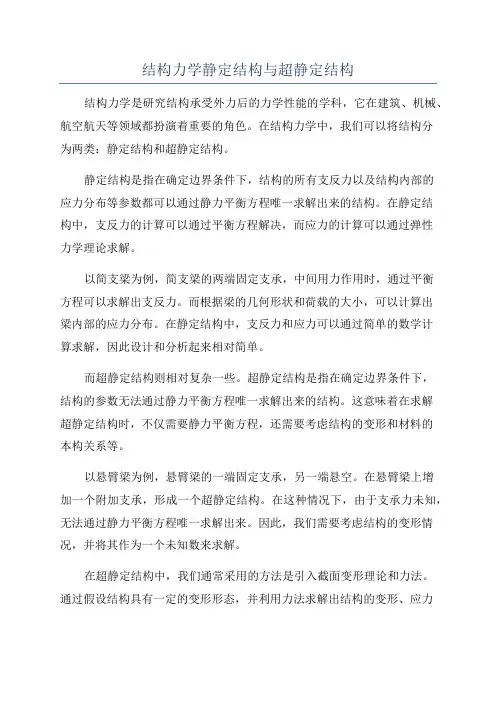

结构力学静定结构与超静定结构结构力学是研究结构承受外力后的力学性能的学科，它在建筑、机械、航空航天等领域都扮演着重要的角色。

在结构力学中，我们可以将结构分为两类：静定结构和超静定结构。

静定结构是指在确定边界条件下，结构的所有支反力以及结构内部的应力分布等参数都可以通过静力平衡方程唯一求解出来的结构。

在静定结构中，支反力的计算可以通过平衡方程解决，而应力的计算可以通过弹性力学理论求解。

以简支梁为例，简支梁的两端固定支承，中间用力作用时，通过平衡方程可以求解出支反力。

而根据梁的几何形状和荷载的大小，可以计算出梁内部的应力分布。

在静定结构中，支反力和应力可以通过简单的数学计算求解，因此设计和分析起来相对简单。

而超静定结构则相对复杂一些。

超静定结构是指在确定边界条件下，结构的参数无法通过静力平衡方程唯一求解出来的结构。

这意味着在求解超静定结构时，不仅需要静力平衡方程，还需要考虑结构的变形和材料的本构关系等。

以悬臂梁为例，悬臂梁的一端固定支承，另一端悬空。

在悬臂梁上增加一个附加支承，形成一个超静定结构。

在这种情况下，由于支承力未知，无法通过静力平衡方程唯一求解出来。

因此，我们需要考虑结构的变形情况，并将其作为一个未知数来求解。

在超静定结构中，我们通常采用的方法是引入截面变形理论和力法。

通过假设结构具有一定的变形形态，并利用力法求解出结构的变形、应力和支反力等参数。

通常情况下，超静定结构的计算需要较为复杂的数学方法和计算机仿真。

静定结构和超静定结构在工程实践中都有广泛的应用。

静定结构常常用于桥梁、楼房等普通建筑结构的设计与分析中，因其计算相对简单，容易掌握。

而超静定结构常常用于大跨度的特殊结构的设计与分析中，如悬索桥、曲线梁等。

虽然超静定结构计算较为复杂，但可以提供更多的设计自由度和结构优化的可能性。

总而言之，静定结构和超静定结构都是结构力学中的重要概念。

静定结构是可通过静力平衡方程求解出内部参数的结构，而超静定结构则需要额外的变形理论和力法求解。

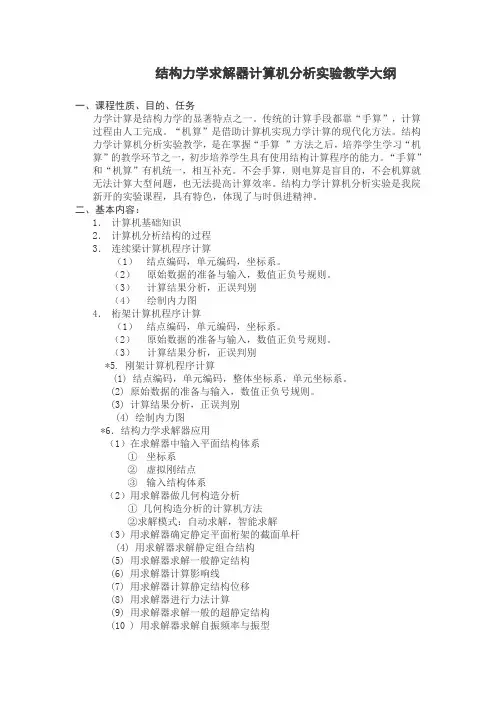

结构力学求解器计算机分析实验教学大纲一、课程性质、目的、任务力学计算是结构力学的显著特点之一。

传统的计算手段都靠“手算”，计算过程由人工完成。

“机算”是借助计算机实现力学计算的现代化方法。

结构力学计算机分析实验教学，是在掌握“手算”方法之后，培养学生学习“机算”的教学环节之一，初步培养学生具有使用结构计算程序的能力。

“手算”和“机算”有机统一，相互补充。

不会手算，则电算是盲目的，不会机算就无法计算大型问题，也无法提高计算效率。

结构力学计算机分析实验是我院新开的实验课程，具有特色，体现了与时俱进精神。

二、基本内容：1．计算机基础知识2．计算机分析结构的过程3．连续梁计算机程序计算（1）结点编码，单元编码，坐标系。

（2）原始数据的准备与输入，数值正负号规则。

（3）计算结果分析，正误判别（4）绘制内力图4．桁架计算机程序计算（1）结点编码，单元编码，坐标系。

（2）原始数据的准备与输入，数值正负号规则。

（3）计算结果分析，正误判别*5. 刚架计算机程序计算(1) 结点编码，单元编码，整体坐标系，单元坐标系。

(2) 原始数据的准备与输入，数值正负号规则。

(3) 计算结果分析，正误判别(4) 绘制内力图*6．结构力学求解器应用（1）在求解器中输入平面结构体系①坐标系②虚拟刚结点③输入结构体系（2）用求解器做几何构造分析①几何构造分析的计算机方法②求解模式：自动求解，智能求解（3）用求解器确定静定平面桁架的截面单杆(4) 用求解器求解静定组合结构(5) 用求解器求解一般静定结构(6) 用求解器计算影响线(7) 用求解器计算静定结构位移(8) 用求解器进行力法计算(9) 用求解器求解一般的超静定结构(10 ) 用求解器求解自振频率与振型(11) 无限自由度体系稳定的常微分方程求解器法(12) 用求解器求临界荷载和失稳形态(13) 用求解器求极限荷载三、几点说明1．制定本大纲的依据教育部结构力学教学指导小组发的教学基本要求。

力法求解超静定结构
超静定结构是指其支反力个数大于等于结构模式自由度的结构，
也就是说，该结构中的支撑点不够，会产生多余的支反力，这就导致
了该结构的解题难度非常大。

但是，采用力法求解可以有效地解决这
个问题。

首先，可以采用静力平衡方程来确定结构中的支反力。

静力平衡
方程是通过平衡结构中的所有受力和力矩，来确定支反力的方程。

它
的基本形式为ΣF=0和ΣM=0，其中ΣF表示所有力的总和，ΣM表示
所有力的总力矩。

然后，要使用结构分析的基本原理，即支点位移法。

支点位移法
通过改变结构中某些支点的位置，并计算相应的支反力和位移量，来
求解结构中的位移和反力。

在计算反力时，要注意支点位移前后对结
构的影响，以及反力大小的变化等因素。

此外，在解决超静定结构时，还要注意结构中梁、柱等构件的弹
性变形。

这些变形对结构的位移和反力也会产生影响，因此需要考虑
其中的因素。

最后，要注意力法求解的精度问题。

由于超静定结构中存在多余
的支反力，因此求解过程中难免会产生误差。

为了提高计算精度，可
以采用迭代的方法，在多次迭代中逐步优化计算结果，提高求解精度。

总之，采用力法求解超静定结构需要掌握一定的理论基础和实践技巧，同时要注意结构中的弹性变形、支点移动等因素，并采用迭代的方法进行计算，以提高计算精度。

这些掌握了的技巧和方法将在实际工程中具有指导意义。

第八章力法本章主要内容1）超静定结构的超静定次数2）力法的解题思路和力法典型方程（显然力法方程中所有的系数和自由项都是指静定基本结构的位移，可以由上一章的求位移方法求出（图乘或积分））3）力法的解题步骤以及用于求解超静定梁刚架桁架组合结构（排架）4）力法的对称性利用问题，对称结构的有关概念四点结论5）超静定结构的位移计算和最后内力图的校核6）§8-1超静定结构概述一、静力解答特征：静定结构：由平衡条件求出支反力及内力；超静定结构的静力特征是具有多余力，仅由静力平衡条件无法求出它的全部（有时部分可求）反力及内力，须借助位移条件（补充方程，解答的唯一性定理）。

二、几何组成特征：（结合例题说明）静定结构：无多余联系的几何不变体超静定结构：去掉其某一个或某几个联系（内或外），仍然可以是一个几何不变体系，如桁架。

即：超静定结构的组成特征是其具有多余联系，多余联系可以是外部的，也可能是内部的，去掉后不改变几何不变性。

多余联系（约束）：并不是没有用的，在结构作用或调整结构的内力、位移时需要的，减小弯矩及位移，便于应力分布均匀。

多余求知力：多余联系中产生的力称为三、超静定结构的类型（五种）超静定梁、超静定刚刚架、超静定桁架、超静定拱、超静定组合结构四、超静定结构的解法综合考虑三个方面的条件：1、平衡条件：即结构的整体及任何一部分的受力状态都应满足平衡方程；2、几何条件：也称变形条件、位移条件、协调条件、相容条件等。

即结构的变形必须符合支承约束条件（边界条件）和各部分之间的变形连续条件。

3、物理条件：即变形或位移与内力之间的物理关系。

精确方法：力法（柔度法）：以多余未知力为基本未知量位移法（刚度法）：以位移为基本未知量。

力法与位移法的联合应用：力法与位移法的混合使用：混合法近似方法：力矩分配法、矩阵位移法、分层总和法、D值法、反弯点法等本章主要讲力法。

五、力法的解题思路（结合例子）把不会算的超静定结构通过会算的基本结构来计算。

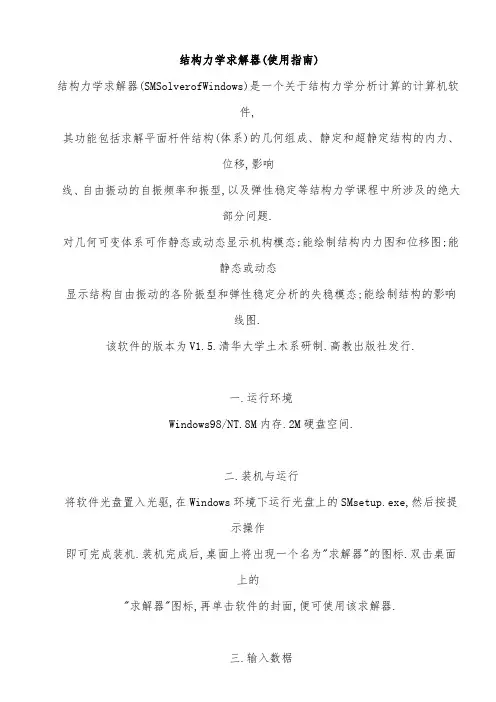

结构力学求解器(使用指南)结构力学求解器(SMSolverofWindows)是一个关于结构力学分析计算的计算机软件,(体系)的几何组成、静定和超静定结构的内力、位移,影响,以及弹性稳定等结构力学课程中所涉及的绝大部分问题.;能;能绘制结构的影响V1.5..运行环境Windows98/NT.8M内存.2M硬盘空间..装机与运行,在Windows环境下运行光盘上的SMsetup.exe,然后按提示操作.装机完成后,桌面上将出现一个名为"求解器"的图标.双击桌面上的"求解器"图标,再单击软件的封面,便可使用该求解器.,然后按以下诸项输入数椐:1.结点定义N,Nn,x,yNn---结点编码;x---结点的x坐标;y---结点的y坐标.结构整体坐标系为xoy,一般取结构左下支座结点为坐标原点(0,0).2.Ngen---Nincr---N1、N12incr---Dx,DY---生成结点的x,y坐标增量.3.单元定义E，N1,N2[,DOF11,DOF12,DOF13,DOF21,DOF22,DOF23]N1,N2---单元两端的结点码;:1为连接,0为不连接;DOF11,DOF12---分别为单元在杆端1处的x、y方向自由度的连接方式,=1;DOF13---单元在杆端1处的转角方向自由度的连接方式,缺省值=0;缺省值=1;DOF23---单元在杆端2处的转角方向自由度的连接方式,缺省值=0.4.单元生成(即成批输入单元两端的连接方式)EGEN,Ngen,E1,E2,NincrEgen---生成次数;E1,E2---基础单元范围;Nincr---支座约束定义NSUPT,Sn,Stype,Sdir,[,Sdisx,Sdisy,SdisR]Sn---Stype---Sdir---Sdisx---x方向的支座位移,缺省值=0;Sdisy---y方向的支座位移,缺省值=0;SdisR---转角方向的支座位移,缺省值=0.以上(1)～(6)为支座类型码.ECHAR,ElemStart,ElemEnd,EA,EI,mElemStart---单元起始码;ElemEnd---单元终止码;EA,EI---分别为单元的抗拉和抗弯刚度;m---单元的均布质量(kg/m).Ltype---Ltype=1(-1),Ltype=2(-2),Lsize---Ldir---荷载方向(度),仅当Ltype=1或-1时入,缺省值=0.:竖向集中力,作用在结点上方时,取=-90,反之,取=90;水平集中力,作用在结点左方时,取=0,反之,取=180.8.单元荷载ELOAD,Ln,Ltype,Lsize1[,Lpos1[Lpos2[,Ldir]]]Ln---荷载作用的单元码;Ltype---荷载类型;Ltype=2(2),逆时(顺时)针方向的集中力矩;Ltype=3(-3),均布荷载,指向(背离)单元;Lsize1---荷载大小;Lpos1---荷载起点至单元杆端1的距离与单元杆长的比值,缺省值=0; Lpos2---荷载终点至单元杆端1的距离与单元杆长的比值,缺省值=1;(仅对均布荷载输入Lpos2)Ldir---荷载方向(度),仅当Ltype=1,3或-1,-3时输入,缺省值=0.(注:9.频率计算参数FREQ,Nfreq,FreqStart,TolNfreq---FreqStart---Tol---精度误差限,如0.0005.10.影响线参数IL,LoadDOF,En,pos,FdofLoadDOF---单位荷载的方向(整体坐标系):1为水平,2为竖直,3为转角;En---单元码;pos---单元上截面位置:距杆端1的距离与杆长的比值;Fdof---欲求影响线的内力自由度(局部坐标系),1为轴力,2为剪力,说明:1.计算结构的内力和位移时,仅输入1(或及2),3(或及4),5,6,7,8项;2.当单元的抗拉刚度(EA)或抗弯刚度(EI)为无穷大时,则分别填-1;3.当斜杆单元作用沿水平线的均布荷载时,需按合力相等的原则,变换成沿杆轴线分布的均布荷载输入,荷载类型码仍为3(见例5).1.双击桌面上的"2.键入数椐文件名(如3.将数椐文件存盘"文件点"4.再单击文件",在文件菜单中点5.见提示"?此命令将结束本次SMSolver!"点""或'确定",重新进入SMSolver;6.单击"文件",在文件菜单中点"打开";7.点所要运行的数椐文件名,并单击"确定";8.单击桌面下方的"观览器"图标,(桌面上显示结构计算简图的形状),并单击"最大化"按钮,将图形放大;9.单击桌面上方的"标注",在"标注"菜单中点所要显示的参数;(如无误,则进行下一步,若有误,则进行修改)10.单击"观览器"图标,点桌面上方的"求解";(如各杆杆端的内力或位移,对照结构的单元编号或结点编号阅读);12.单击所要显示的内力类型(轴力、剪力、弯矩)及显示对象(如"结构"或"单元");13.单击"观览器"图标,则显示出内力图或位移图;14.重复单击"观览器"图标,即可选定和显示不同的内力图;15.逐层单击标题栏右边的"关闭"按钮,当显示:"此命令将结束本次SMSolver的运行"或提示".计算例题例1求图示刚架的内力.各杆的EA=3.12X10KN,EI=4.16X10KN-M.TITLE,AAA-1N,1,0,0N,2,4,0N,3,0,4N,4,4,4E,1,3,1,1,1,1,1,0E,3,4,1,1,0,1,1,1E,4,2,1,1,1,1,1,1NSUPT,1,6,0,0,0,0NSUPT,2,6,0,0,0,0NLOAD,3,1,30,0ELOAD,1,3,20,0,1,90例2求图示组合结构的内力.设各杆的EA=EI=1.TITLE,AAA-2N,1,0,0NSUPT,1,2,-90,0,0E,2,3,1,1,1,1,1,0E,3,4,1,1,0,1,1,1E,4,5,1,1,1,1,1,0E,6,7,1,1,0,1,1,0E,6,2,1,1,0,1,1,0E,7,4,1,1,0,1,1,0E,6,1,1,1,0,1,1,0E,7,5,1,1,0,1,1,0例3.求图示桁架各杆的轴力.TITLE,,AAA-3N,1,1,0NGEN,4,1,1,1,1,1,0NGEN,1,5,1,5,1,0,1E,1,2,1,1,0,1,1,0EGEN,3,1,1,1E,1,7,1,1,0,1,1,0E,1,8,1,1,0,1,1,0E,8,5,1,1,0,1,1,0E,5,9,1,1,0,1,1,0NSUPT,1,2,-90,0,0NSUPT,5,1,0,0NLOAD,8,1,1,-90NLOAD,9,-1,2,-90(注:此题系静定结构,其内力与材料性质无关,故可不输入ECHAR项)4.求图示桁架的轴力.提示:支座约束和结点荷载信息为NSUPT,2,1,0,0NLOAD,7,1,8,-90NLOAD,8,1,4,180NLOAD,5,1,4,180例5.求图示三铰刚架的内力.:注(q)变换成沿杆轴线的均布荷载即q=qcos=10X6/40=例求图示刚架的内力.设EI=1.TITLE,AAA-6N,1,0,0N,2,4,0N,3,8,0N,4,4,-4E,1,2,1,1,1,1,1,1E,2,3,1,1,1,1,0,1NSUPT,1,6,-90,0,0,0NSUPT,3,5,0,0,0NSUPT,4,4,90,0,0ECHAR,1,1,-1,1ECHAR,2,2,-1,2ECHAR,3,3,-1,1ELOAD,1,3,30,0,1,90例求图示梁的内力和位移TITLE,AAA-7N,2,6,0N,3,7.5,0E,1,2,1,1,0,1,1,1E,2,3,1,1,1,0,0,0NSUPT,1,3,0,0NSUPT,2,1,0,0ECHAR,12-1,5E+04ELOAD,2,3,16,0,1,90ELOAD,2,1,20,1,908.求图示铰接排架的内力.EI=1,EI=6(设横梁的EI=1,柱子的EA=)TITLE,AAA-8N,1,0,0NSUPT,1,6,0,0,0,0 N,2,6,0NSUPT,2,6,0,0,0,0N,6,6,7ECHAR,5,6,-1,1N,7,6,10ECHAR,7,8,-1,1 N,8,16,10ELOAD,6,1,20,1/3,90N,9,16,7E,1,4,1,1,1,1,1,0E,2,5,1,1,1,1,1,1E,3,9,1,1,1,1,1,1E,5,6,1,1,1,1,1,1E,6,7,1,1,1,1,1,0E,9,8,1,1,1,1,1,0E,4,5,1,1,0,1,1,0E,7,8,1,1,0,1,1,0例9.计算图示两层刚架的自振频率和主振型横梁的均布质量m=m=15X10kg/m柱子的抗弯刚度EI=1X10kn.m设EA=TITLE,AAA-9N,1,0,0N,2,4,0N,4,4,3N,5,0,6N,6,4,6E,1,3,1,1,1,1,1,1E,3,5,1,1,1,1,1,1E,2,4,1,1,1,1,1,1E,4,6,1,1,1,1,1,1E,3,4,1,1,1,1,1,1E,5,6,1,1,1,1,1,1NSUPT,1,6,0,0,0,0NSUPT,2,6,0,0,0,0ECHAR,1,4,-1,1E+08,1E-08ECHAR,5,6,-1,-1,1.5E+04FREQ,2,1,0.0005(注:柱子的质量不能填0,可填一个很小的数,如10)10.对图示两跨四层框架结构,分别计算竖向荷载和水平荷载作用下的内力.各杆的EA、EI值见下表:框架梁柱计算参数表截面弹性模量惯性矩EAEI构件A=bXh(m)E(kn/m)I(m)(kn)(kn-m)底层梁其它层0.25X0.52.8X100.521X100.350X101.459X10底边柱0.4X0.43X100.213X100.480X100.639X10层中柱3X100.342X100.608X101.026X10柱其边柱0.4X0.42.8X100.213X100.448X100.596X10它层中柱2.8X100.342X100.567X100.958X10TITLE,AAA-10N,1,0,0水平荷载作用N,2,5.0,0NLOAD，4,1,8.05,0NGEN,1,3,1,3,1,0,4.5NLOAD,10,1,15.20,0NGEN,3,3,4,6,1,0,3NLOAD,13,1,19.10,0E,1,4,1,1,1,1,1,1竖向荷载作用EGEN,2,1,1,1ELOAD,13,3,19.30,0,1,9EGEN,3,1,3,3ELOAD,14,3,19.30,0,1,90 E,4,5,1,1,1,1,1,1ELOAD,15,3,19.30,0,1,90E,5,6,1,1,1,1,1,1ELOAD,16,3,19.30,0,1,90NSUPT,1,6,0,0,0,0NLOAD,4,1,53.79,-90NSUPT,2,6,0,0,0,0NLOAD,7,1,53.79,-90NSUPT,3,6,0,0,0,0NLOAD,10,1,53.79,-90 ECHAR,1,1,4.8E+06,6.39E+04NLOAD,6,1,53.79,-90 ECHAR,2,2,6.08E+06,10.26E+04NLOAD,9,1,53.79,-90 ECHAR,3,3,4.8E+06,6.39E+04NLOAD,12,1,53.79,-90 ECHAR,4,4,4.48E+06,5.96E+04NLOAD,5,1,71.97,-90 ECHAR,6,6,4.48E+06,5.96E+04NLOAD,8,1,71.97,-90 ECHAR,7,7,4.48E+06,5.96E+04NLOAD,11,1,71.97,-90 ECHAR,9,9,4,48E+06,5.96E+04NLOAD,13,1,44.08,-90 ECHAR,10,10,4.48E+06,5.96E+04NLOAD,15,1,44.08,-90 ECHAR,12,12,4.48E+06,5.96E+04NLOAD,14,1,50.86,-90ECHAR,8,8,5.67E+06,9.58E+04 ECHAR,11,11,5.67E+06,9.58E+04 ECHAR,13,14,3.75E+06,15.63E+04 ECHAR,15,20,3.50E+06,14.59E+04。

力法求解超静定结构的步骤在结构力学中，超静定结构是指不仅能同时满足静力学平衡条件，而且还有多余的约束力，因此外加一个作用力时其约束力不会被破坏。

力法求解超静定结构是求解这类结构体系的一种有效方法，下面是力法求解超静定结构的步骤。

步骤1：建立超静定结构的外部受力与内力等效关系超静定结构的约束力有多余的约束力，即力学平衡条件所无法求解的约束力。

因此，我们需要建立超静定结构的外部受力与内力等效关系，通过已知的受力条件推导约束力的作用，确定超静定结构的内力状态。

步骤2：建立超静定结构的位移方程或应力方程建立超静定结构的位移方程或应力方程，是力法求解超静定结构的关键步骤之一。

位移方程的建立可以基于杆件测量法或截面受力法，应力方程的建立可以基于材料本构关系和边界条件等。

步骤3：解超静定结构的位移方程或应力方程解超静定结构的位移方程或应力方程，可以采用数值解法和解析解法两种方法。

数值解法主要包括矩阵法、有限元法、边界元法等，解析解法则借助微积分和常微分方程等数学方法进行求解。

步骤4：计算超静定结构的内力与应变通过已解出的位移或应力，可以计算得到超静定结构的内力状态和应变分布。

同时，超静定结构的内力状态也可以用于检验该结构的可靠性以及对超静定结构进行所需的修理和维护。

步骤5：检验超静定结构的可靠性超静定结构的可靠性检验，是通过计算得到的内力状态来评估该结构是否满足设计和使用要求的一项重要工作。

该步骤可以基于强度理论、变形理论等方法，利用计算机强度分析软件来实现。

，力法求解超静定结构是求解这类结构体系的一种常用方法。

通过以上步骤的实施，我们可以获得超静定结构的内力状态，进而检验该结构的可靠性。

力法、位移法求解超静定结构讲解超静定结构是指在静力学计算中具有过多约束的结构体系，其问题在于不能通过传统的静力学方法直接计算出结构体系的内力以及位移的分布情况，需要利用力法或者位移法来求解超静定结构。

力法是指将结构体系的内力分配给各个构件，然后根据各个构件的受力情况和变形情况，逐步推导出结构体系的内力和位移分布情况的一种方法。

其基本思想是通过外部荷载作用下的内力分配，将超静定结构分解成多个静定结构分析，同时通过协调各个分析时的界面条件，进行内力和位移的匹配，最终得到了超静定结构的内力和位移分布情况。

具体实现步骤如下：1. 选定一个自由图，并对该自由图进行划分，将超静定结构分成多个静定结构，其中每个静定结构的节点数均满足有一个自由度。

分割完毕后，确定每个静定结构的支座反力，然后由每个静定结构自己采用传统的静力学原理分析，并得到各自的内力和位移。

2. 对于静定结构之间的相互配合，需要根据结构体系的受力变形情况建立相互之间的协调关系。

最常用的协调方法是确定静定结构之间的界面条件，如节点位移和节点荷载的相等，以及弹簧刚度之和等于零。

3. 在确定了静定结构之间的界面条件后，就可以获得超静定结构的结构内力分布，接下来需要计算出结构的位移分布。

这一步可以通过位移影响系数法进行求解，具体来说，先在静定结构中确定一个位移分量，然后根据约束条件求得其余节点的位移分量，最终获得超静定结构的位移分布。

相比于力法，位移法的思路更加简洁明了，具体步骤如下：1. 建立超静定结构的初始刚度方程，包括构件中的整体刚度和节点位移自由度的边界条件等。

2. 将超静定结构受到的外载按照一定的规律进行分配，使得该结构从受力变形的点出发经过一系列刚度修正后，其总体刚度等于原结构的刚度。

这个修正过程是迭代的，一般采用迭代矩阵求逆的方式进行求解。

3. 当总体刚度修正后，结构的总位移就变为了一个已知量。

根据节点位移自由度的边界条件，可以直接解出各节点的位移分量。

力法求解超静定结构的步骤：
1、先判定其超静定次数，（含多余联系数），去掉原结构的所有多余联系，用相应的多余力代替，得一静定的基本结构（形式可能很多，尽量简单）；
2、根据基本结构在原荷载及所有多余力共同作用下，在每一个去掉的多余联系处位移和原结构相应位置的已知位移相同，建立力法典型方程；
3、求方程所有系数和自由项，（静定结构的位移计算）积分法或图乘法，写出基本结构X i∑=在单位力及原荷载分别单独作用下的内力表达式或作出内力图；
4、解方程，求出所有多余力；
5、作最后内力图（静定结构的计算问题）梁、刚架：M N P 组合结构：
6、校核，两方面：平衡条件（截取结构中+ X i N i ∑=M P →Q→N 桁架：N +M i M＝0 ）∑Y＝0 ∑ X＝0 ∑刚结点、杆件或某一部分，应满足；变形协调条件（多余约束处位移是否与已知位移相等）
注：选取基本结构的原则：
（1）基本结构为静定结构；
（2）选取的基本结构应使力法方程中系数和自由项的计算尽可能方便，并尽量使较多的副系数和自由项为0
（3）较易绘M 图及MP 图。

《结构力学》渐近法计算超静定结构-知识点归纳总结一、转动刚度与传递系数使杆端产生单位角位移时需要在该端施加（或产生）的力矩称为转动刚度，它表示杆端对转动的抵抗能力，是杆件及相应支座所组成的体系所具有的特性。

转动刚度与该杆远端支承及杆件刚度有关。

传递系数表示近端有转角时，远端弯矩与近端弯矩的比值。

对等截面杆件来说，传递系数随远端支承情况不同而异，如表1所示。

这里，i 为杆的线刚度。

二、分配系数各杆端在结点A 的分配系数等于该杆在A 端的转动刚度与交于A 点的各杆端转动刚度之和的比值，即：同一结点各杆分配系数之和，这个条件通常用来校核分配系数的计算是否正确。

三、力矩分配法的基本原理其过程可形象地归纳为以下步骤：（1）固定结点在刚结点上施加附加刚臂，使原结构成为单跨超静定梁的组合体。

计算各杆端的固端弯矩，而结点上作用有不平衡力矩，它暂时由附加刚臂承担。

（2）放松结点取消刚臂，让结点转动，这相当于在结点上施加一个反号的不平衡力矩，于是不平衡力矩被消除而结点获得平衡。

这个反号的不平衡力矩按分配系数分配给各近端，于是各近端得到分配弯矩。

同时，各分配弯矩又向其对应远端进行传递，各远端得到传递弯矩。

（3）将各杆端的固端弯矩、分配弯矩、传递弯矩对应叠加，可得各杆端的最后弯矩值，即：近端弯矩等于固端弯矩加上分配弯矩，远端弯矩等于固定弯矩加上传递弯矩。

四、用力矩分配法计算连续梁和无侧移的刚架多结点的力矩分配法计算步骤如下：1、固定刚结点（施加附加刚臂），计算各杆端的固端弯矩，并计算各刚臂承担的不平衡力矩值。

2、依次放松各结点每次放松一个结点（其余结点仍固定住）进行力矩分配与传递。

对每个结点轮流放Aj Aj Aj S S μ=∑1Aj μ=∑松，经多次循环后，结点逐渐趋于平衡。

一般进行2-3个循环就可获得足够精度。

3、将各次计算所得杆端弯矩（固端弯矩、历次得到的分配弯矩和传递弯矩）对应相加，即得各杆端的最终弯矩值。

五、力矩分配法和位移法的联合应用力矩分配法与位移法的联合应用就是利用力矩分配法解算无侧移结构简便的优点和位移法能够解算具有结点线位移结构的特点，在解题过程中使其充分发挥各自优点的联合方法。
