乘客电梯顶层高度空间尺寸计算

根据轿厢图查得已知参数：

1、采用φ520轿顶轮；

2、门地坎上表面至轿顶轮H1=3565;(见附图)

3门地坎上表面至导靴、油盒平面H2=3275mm; (见附图)

4、门地坎上表面至轿顶面为H3=2470+40=2510mm。

一、 电梯运行速度为v=1.0m/s:

采用JHQ-C-5缓冲器,压缩行程F=200+100=300mm;

A、重要部件： 0.3+0.035V2+H1+F= 0.3+0.035V2+3565+300=4200mm;

B、导轨导向: 0.1+0.035V2+H2+F=0.1+0.035V2+3275+300=3710mm;

C、轿顶站人空间:1.0+0.035V2+H3+F=1.0+0.035V2+2510+300=3845mm;

当电梯运行速度v=1.0m/s时，须满足以上三个条件，即顶层高度须＞4250mm。

二、 电梯运行速度为v=1.5m/s:

采用YH10/175缓冲器,压缩行程F=150+175=325mm;

A、重要部件： 0.3+0.035V2+H1+F= 0.3+0.035V2+3565+325=4268.75mm;

B、导轨导向: 0.1+0.035V2+H2+F=0.1+0.035V2+3275+325=3778.75mm;

C、轿顶站人空间:1.0+0.035V2+H3+F=1.0+0.035V2+2510+325=3913.75mm;

当电梯运行速度v=1.5 m/s时，须满足以上三个条件，即顶层高度须＞4300mm。

三、 电梯运行速度为v=1.75 m/s:

采用YH8/206缓冲器,压缩行程F=150+206=356mm;

A、重要部件： 0.3+0.035V2+H1+F= 0.3+0.035V2+3565+356=4328.5mm;

B、导轨导向: 0.1+0.035V2+H2+F=0.1+0.035V2+3275+356=3838.5mm;

C、轿顶站人空间:1.0+0.035V2+H3+F=1.0+0.035V2+2510+356=3973.5mm;

当电梯运行速度v=1.75m/s时，须满足以上三个条件，即顶层高度须＞4350mm。

四、 电梯运行速度为v=2.0m/s:

采用YH6/275缓冲器,压缩行程F=150+275=425mm;

A、重要部件： 0.3+0.035V2+H1+F= 0.3+0.035V2+3565+425=4430mm;

B、导轨导向: 0.1+0.035V2+H2+F=0.1+0.035V2+3275+425=3940mm;

C、轿顶站人空间:1.0+0.035V2+H3+F=1.0+0.035V2+2510+425=4075mm;

当电梯运行速度v=2.0m/s时，须满足以上三个条件，即顶层高度须＞4450mm。

五、 电梯运行速度为v=2.5m/s:

采用YH2/420缓冲器,压缩行程F=150+420=570mm;

A、重要部件： 0.3+0.035V2+H1+F= 0.3+0.035V2+3565+570=4653.75mm;

B、导轨导向: 0.1+0.035V2+H2+F=0.1+0.035V2+3271+425=4163.75mm;

C、轿顶站人空间:1.0+0.035V2+H3+F=1.0+0.035V2+2510+425=4298.75mm;

当电梯运行速度v=2.5m/s时，须满足以上三个条件，即顶层高度须＞4600mm。

乘客电梯底坑深度尺寸计算

根据轿厢图查得已知参数：

1、轿门地坎上表面至下梁底面之垂直距离H5=350mm（轿底174+下梁160+16）

2、护脚板的总高度为H6=862.5mm;

一、电梯运行速度为v=1.0m/s:

采用JHQ-C-5缓冲器, 缓冲器高H7=108mm,压缩行程F1=200+80=280mm;

A、按GB7588第5.7.3.3.b条

H底1=H5+F1+500=350+280+500=1130mm;

B、按护脚板

H底2=H6+F1+100=862.5+280+100=1242.5mm;

C、按JHQ-C-5缓冲器计算：

H底3=H5+150+H7=350+150+108=608mm;

当电梯运行速度v=1.0m/s时，须满足以上三个条件，即底坑深度须＞1250mm。

二、电梯运行速度为v=1.5m/s:

采用YH1a/175缓冲器, 缓冲器高H8=510mm,压缩行程F2=150+175=325mm;

A、按GB7588第5.7.3.3.b条

H底1=H5+F2+500=350+325+500=1175mm;

B、按护脚板

H底2=H6+F2+100=862.5+325+100=1287.5mm;

C、按缓冲器计算：

H底3=H5+H8=350+150+550=1050mm;

当电梯运行速度v=1.5m/s时，须满足以上三个条件，即底坑深度须＞1300mm。

三、电梯运行速度为v=1.75m/s:

采用YH8/206缓冲器, 缓冲器高H9=672mm,压缩行程F3=150+206=356mm;

A、按GB7588第5.7.3.3.b条

H底1=H5+F3+500=350+356+500=1206mm;

B、按护脚板

H底2=H6+F2+100=862.5+356+100=1318.5mm;

C、按缓冲器计算：

H底3=H5+150+H9=350+150+672=1172mm;

当电梯运行速度v=1.75m/s时，须满足以上三个条件，即底坑深度须＞1350mm。

三、电梯运行速度为v=2.0m/s:

采用YH6/275缓冲器,缓冲器高H9=811mm,压缩行程F3=150+275=425mm;

A、按GB7588第5.7.3.3.b条

H底1=H5+F3+500=350+425+500=1275mm;

B、按护脚板

H底2=H6+F2+100=862.5+425+100=1387.5mm;

C、按缓冲器计算：

H底3=H5+150+H9=350+150+811=1311mm;

当电梯运行速度v=2.0m/s时，须满足以上三个条件，即底坑深度须＞1400mm。

三、电梯运行速度为v=2.5m/s:

采用YH2/420缓冲器,缓冲器高H9=1146mm,压缩行程F3=150+420=570mm;

A、按GB7588第5.7.3.3.b条

H底1=H5+F3+500=350+570+500=1420mm;

B、按护脚板

H底2=H6+F2+100=862.5+570+100=1532.5mm;

C、按缓冲器计算：

H底3=H5+150+H9=350+150+1146=1646mm;

当电梯运行速度v=2.0m/s时，须满足以上三个条件，即底坑深度须＞1550mm。

无机房乘客电梯底坑深度尺寸计算

根据图纸查得已知参数：

1、轿门地坎上表面至轿底钢梁底面之垂直距离H1=614mm;( 轿底174

+轿底钢梁440=614mm);

2、护脚板的总高度为H2=851mm;

3、轿门地坎上表面至缓冲座之垂直距离H3=594mm;( 轿底174+下梁160+缓冲座280=614)

一、当电梯运行速度v=1.0m/s时

1、采用JHQ-C-5缓冲器, 缓冲器高H4=108mm,压缩行程F1=200+80=280mm;

H底=H1+F1+500=614+280+500=1394mm;

B、按护脚板

H底2=H2+F1+100=851+280+100=1231mm;

C、按JHQ-C-5缓冲器计算：

H底3=H3+H4=614+150+108=872mm;

当电梯运行速度v=1.0m/s时，须满足以上条件，即底坑深度须＞1400mm。

二、当电梯运行速度v=1.5m/s时

1、采用YH1A/175缓冲器,缓冲器高H5=510mm,压缩行程F2=150+175=325mm;

H底=H1+F2+500=614+325+500=1439mm;

B、按护脚板

H底2=H2+F2+100=851+325+100=1276mm;

C、按缓冲器计算：

H底3=H3+H5=614+150+510=1274mm;

当电梯运行速度v=1.5m/s时，须满足以上条件，即底坑深度须＞1450mm。

三、当电梯运行速度v=1.75m/s时

1、采用YH8/206缓冲器, 缓冲器高H5=672mm,压缩行程F2=150+206=356mm;

H底=H1+F2+500=614+356+500=1470mm;

B、按护脚板

H底2=H2+F2+100=851+356+100=1307mm;

C、按缓冲器计算：

H底3=H3+H5=614+150+672=1436mm;

当电梯运行速度v=1.75m/s时，须满足以上条件，即底坑深度须＞1500mm。

合集下载

电梯设计计算

电梯设计计算

1 目录

1.前言

2.电梯的主要参数

3.传动系统的计算

3.1曳引机的选用

3.2曳引机电动机功率计算

3.3曳引机负载转矩计算

3.4曳引包角计算

3.5放绳角计算

3.6轮径比计算

3.7曳引机主轴载荷计算

3.8额定速度验算

3.9曳引力、比压计算

3.10悬挂绳安全系数计算

3.11钢丝绳端接装置结合处承受负荷计算

4.主要结构部件机械强度计算

4.1轿厢架计算

4.2轿底应力计算

4.3轿厢壁、轿门壁、层门壁强度、挠度计算

4.4轿顶强度计算

4.5绳轮轴强度计算

4.6绳头板强度计算 2 4.7机房承重梁计算

4.8补偿链计算

5.导轨计算

5.1轿厢导轨计算

5.2对重导轨计算

6.安全部件计算

6.1缓冲器的计算、选用

6.2限速器的计算、选用

6.3安全钳的计算、选用

7.轿厢有效面积校核

8.轿厢通风面积校核

9.层门、轿门门扇撞击能量计算

10.井道结构受力计算

10.1底坑预埋件受力计算

10.2层门侧井道壁受力计算

10.3机房承重处土建承受力计算

10.4机房吊钩受力计算

11.井道顶层空间和底坑计算

11.1顶层空间计算

11.2底坑计算

12.引用标准和参考资料

3 1. 前言

本计算书依据GB7588、GB/T10058、GB/T10059、GB10060等有关标准及有关设计手册，对TKJ1600/2.5—JXW（VVVF）乘客电梯的传动系统、主要部件及安全部件的设计、选用进行了计算、校核。

2. 电梯的主要参数

2.1额定载重量：Q=1600kg

2.2空载轿厢重量：P1=2500kg

2.3补偿链及随行电缆重量：P2=700 kg

适用于提升高度110m，随行电缆以60m计。

2.4额定速度：v=2.5m/s

2.5平衡系数：=0.5

2.6曳引包角：=310.17

2.7绕绳倍率：i=2

2.8双向限速器型号：XS18A （河北东方机械厂）

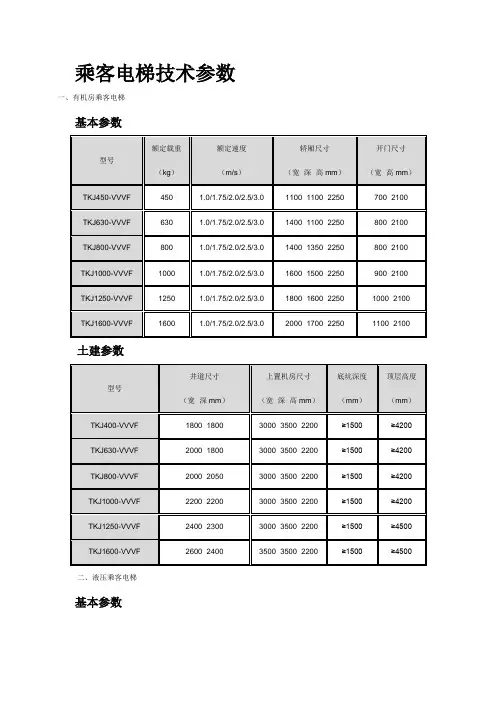

乘客电梯技术参数
