1.乘客电梯顶层高度空间尺寸计算(520轮)：2.乘客电梯底坑深度尺寸计算：3.无机房乘客电梯底坑深度尺寸计算：4.无机房乘客电梯顶层高度尺寸计算：5.乘客电梯顶层高度空间尺寸计算(400轮)：6.无机房载货电梯底坑深度尺寸计算：7.无机房载货电梯顶层高度尺寸计算：8.****无机房乘客电梯顶层高度尺寸计算：乘客电梯顶层高度空间尺寸计算根据轿厢图查得已知参数：1、采用φ520轿顶轮（万向轮）；2、门地坎上表面至轿顶轮H1=3375mm（直梁3090、万向轮总高605）;3、门地坎上表面至导靴、油盒平面H2=3040mm（导靴150、油杯120）;4、门地坎上表面至轿顶面为H3=2400+35=2435mm（轿厢净高2400、加强筋35）。
一、电梯运行速度为v=1.0m/s:采用GT-HC-L7缓冲器,压缩行程F=200+87=287mm;A、重要部件： 0.3+0.035V2+H1+F= 0.3+0.035V2+3375+287=3997mm;B、导轨导向: 0.1+0.035V2+H2+F=0.1+0.035V2+3040+287=3462mm;C、轿顶站人空间:1.0+0.035V2+H3+F=1.0+0.035V2+2435+287=3757mm;当电梯运行速度v=1.0m/s时，须满足以上三个条件，即顶层高度须＞4000mm。
二、电梯运行速度为v=1.5m/s:采用OH-175缓冲器,压缩行程F=150+175=325mm;A、重要部件： 0.3+0.035V2+H1+F= 0.3+0.035V2+3375+325=4078.75mm;B、导轨导向: 0.1+0.035V2+H2+F=0.1+0.035V2+3040+325=3543.75mm;C、轿顶站人空间:1.0+0.035V2+H3+F=1.0+0.035V2+2435+325=3838.75mm;当电梯运行速度v=1.5 m/s时，须满足以上三个条件，即顶层高度须＞4100mm。
附
/
最低部件
水平距离
护脚板 □导靴 □安全钳 □
垂直滑动
门部件□
导靴 □安全钳 □
其他 □护脚板 □导靴 □安全钳 □
补偿链支架 □
电缆支架 □
极限开关打板 □底梁 □其他 □
⑴水平距离不大于0.15m 的部件,如轿厢护脚板、垂直滑动门部件
、安全钳和导靴
/
⑶与井道壁水平距离大于0.15m 的轿厢护脚板，与导轨水平距离大于0.5m 的周边部件(如安全钳和导靴)，或其他轿厢最低部件(如补
偿链支架、随行电缆支架、极限开关打板和缓冲器撞板等)
/
注：(2)当0.15＜L≤0.5时, 垂直距离允许值H=（16L－1）/14
⑵与导轨水平距离L 大于0.15m 但不大于0.5m 的周边部件，如安全钳
和导靴
轿厢面积验证
X11125 Y1 2.65 X21200 Y2 2.8 a1150 Y 2.7
轿厢平层时垂
直距离轿厢完全压缩时
垂直距离
垂直距离要求
允许值H:
≥0.10
≥0.50。
别墅电梯安装尺寸标准
别墅电梯的安装尺寸标准是设计和施工的重要参考依据，确保了电梯的安全、稳定运行以及使用舒适性。
首先，对于别墅电梯井道的尺寸，一般要求深度不小于1500mm，宽度不小于1200mm。
这样的尺寸可以保证电梯轿厢有足够的空间容纳乘客，并且在运行过程中不会出现碰撞等安全问题。
其次，对于别墅电梯的顶层高度和底坑深度，也有一定的要求。
一般来说，顶层高度不应小于2600mm，底坑深度不应小于300mm。
这样既可以保证电梯的正常运行，又可以避免因为顶部或底部空间不足而引发的安全隐患。
再次，别墅电梯的开门方式和开门尺寸也会影响电梯的安装尺寸。
常见的开门方式有中分门、旁开自动门等，开门尺寸一般为800mm-1000mm。
根据实际需要和现场条件选择合适的开门方式和开门尺寸，可以有效节省空间并提高使用便利性。
最后，别墅电梯的载重量和速度也是影响安装尺寸的重要因素。
一般来说，别墅电梯的载重量不宜超过400kg，速度不宜超过0.4m/s。
过大的载重量和过快的速度都会增加电梯的安装难度，同时也可能对电梯的安全性和稳定性产生不利影响。
总的来说，别墅电梯的安装尺寸标准是一个综合考虑电梯功能、安全性、舒适性等因素的结果。
在进行别墅电梯的设计和安装时，必须严格遵守这些标准，以确保电梯能够长期稳定、安全地运行。

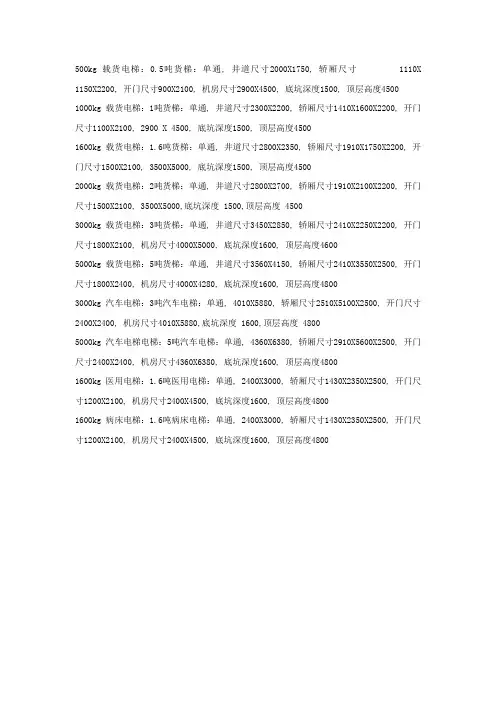

500kg载货电梯：0.5吨货梯：单通, 井道尺寸2000X1750, 轿厢尺寸 1110X 1150X2200, 开门尺寸900X2100, 机房尺寸2900X4500, 底坑深度1500, 顶层高度4500 1000kg载货电梯：1吨货梯：单通, 井道尺寸2300X2200, 轿厢尺寸1410X1600X2200, 开门尺寸1100X2100, 2900 X 4500, 底坑深度1500, 顶层高度45001600kg载货电梯：1.6吨货梯：单通, 井道尺寸2800X2350, 轿厢尺寸1910X1750X2200, 开门尺寸1500X2100, 3500X5000, 底坑深度1500, 顶层高度45002000kg载货电梯：2吨货梯：单通, 井道尺寸2800X2700, 轿厢尺寸1910X2100X2200, 开门尺寸1500X2100, 3500X5000,底坑深度 1500,顶层高度 45003000kg载货电梯：3吨货梯：单通, 井道尺寸3450X2850, 轿厢尺寸2410X2250X2200, 开门尺寸1800X2100, 机房尺寸4000X5000, 底坑深度1600, 顶层高度46005000kg载货电梯：5吨货梯：单通, 井道尺寸3560X4150, 轿厢尺寸2410X3550X2500, 开门尺寸1800X2400, 机房尺寸4000X4280, 底坑深度1600, 顶层高度48003000kg汽车电梯：3吨汽车电梯：单通, 4010X5880, 轿厢尺寸2510X5100X2500, 开门尺寸2400X2400, 机房尺寸4010X5880,底坑深度 1600,顶层高度 48005000kg汽车电梯电梯：5吨汽车电梯：单通, 4360X6380, 轿厢尺寸2910X5600X2500, 开门尺寸2400X2400, 机房尺寸4360X6380, 底坑深度1600, 顶层高度48001600kg医用电梯：1.6吨医用电梯：单通, 2400X3000, 轿厢尺寸1430X2350X2500, 开门尺寸1200X2100, 机房尺寸2400X4500, 底坑深度1600, 顶层高度48001600kg病床电梯：1.6吨病床电梯：单通, 2400X3000, 轿厢尺寸1430X2350X2500, 开门尺寸1200X2100, 机房尺寸2400X4500, 底坑深度1600, 顶层高度4800。
电梯井道技术要求及标准一、井道的封闭性要求(-)全封闭的井道建筑物中、要求井道有助于防止火焰蔓延，该井道应由无孔的墙、底板和顶板完全封闭起来，只允许有以下开口：a.层门开口；b∙通往井道的检修门、井道安全门以及检修活板门的开口；c∙火灾情况下，气体和烟雾的排气孔；C1通风孔；e∙井道与机房或与滑轮之间必要的功能性开口。
(二)部分封闭的井道建筑物不要求提供防止火焰蔓延的场所，井道不需要全封闭，但是在人员可接近电梯处需设立围壁：①在层门侧的高度不小于3.5m;②其余侧，当围壁与电梯运动部件的水平距离为最小允许值0∙5m时,高度不应小于2.5m;若该水平距离大于O∙5m时，高度可随着距离的增加而减少；当距离等于2.0m时，高度可减至最小值11m;③围壁距地板、楼梯或平台边缘最大距离为0.15m（三）检修门、安全门通往井道的检修门、井道安全门和检修活板门，除了因使用人员的安全或检修需要外，一般不应采用，检修门的高度不得小于140m,宽度不得小于0.60m;井道安全门的高度不得小于1.80m,宽度不得小于0.35m o当相邻两层门地坎间的距离大于Hm时，其间应设置井道安全门，以确保相邻地坎间的距离不大于Hm o检修门和井道安全门均不应向井道内开启；均应装设用钥匙开启的锁,当上述门开启后，不用钥匙亦能将其关闭和锁住，即使在锁住情况下,也应能不用钥此从井道内部将门打开。
只有检修门和井道安全门均处于关闭位置时，电梯才能运行。
（四）井道的通风井道应适当通风，井道不能用于非电梯用房的通风，建议井道顶部的通风口面积至少为井道截面积的1%。
二、井道壁、底面井道结构应符合国家建筑规范的要求，并应至少能承受下述载荷：主机施加的；轿厢偏载情况下安全钳动作瞬间经导轨施加的；缓冲器动作产生的；由防跳装置作用的，以及轿厢装卸载所产生的载荷等。
(-)井道壁的强度为保证电梯的安全运行井道壁应具有下列的机械强度即用一个300N的力，均匀分布在5cm的圆形或方形面积上，垂直作用在井道壁的任一点上，应：a.无永久变形：b.弹性变形不大于15mm,在人员可正常接近的玻璃门扇、玻璃面板或成形玻璃板，均应用夹层玻璃制成，(二)底坑底面的强度轿厢缓冲器支座下的底坑底面应能承受满载轿用静载4倍的作用力:4g。
电梯的主要参数电梯技术参数电梯名称或用途小机房乘客电梯主要参数驱动方式永磁同步技术（必须采用永磁同步无齿轮曳引机）额定载重（Kg）1150额定速度（m/s）1. 5层/站/门8/8/8控制系统32位微机一体化控制系统电梯井道井道尺寸（mm）约2100×2350底坑深度（mm）约1700顶层高度（mm）约4600提升高度（mm）约28500井道总高（mm）约34800机房机房尺寸（mm）＞3500×4000×2500轿厢尺寸及装饰轿厢内尺寸（mm）1600×1580轿厢外尺寸（mm）1650×1765轿厢装饰发纹不锈钢轿顶装饰吊顶轿厢地板材料PVC门踏板材料不锈钢轿厢其余装饰要求/开门及装饰开门型式单开门开门方式中分式开门方向中分开门尺寸（mm）900×2100轿门装饰发纹不锈钢层门装饰（首层）发纹不锈钢层门装饰（其余层）发纹不锈钢门套型式及装饰（首层）发纹不锈钢小门套门套型式及装饰（其余层）发纹不锈钢小门套层站显示操纵箱型号发纹不锈钢召唤箱型号发纹不锈钢指层型式点阵滚动式电源拖动电源交流380伏，50Hz, 三相四线，独立地线照明电源交流220伏，50Hz, 单相电梯功能要求1.IC卡功能；2.全集选控制；3.检修运行方式；4.召唤功能；5.电梯自救运行；6.到站自动开门；7.自动关门；8.对讲机通讯；9警铃；10.关门按钮提前关门；11.开门按钮开门；12.故障重开门；13. 起动补偿；14.满载直驶；15.闲驶时轿内照明、风扇自动断电；16.故障历史记录；17.井道层楼数据自学习；18.层楼位置信号的自动修正；19.泊梯；20.火灾紧急返回运行；21.门区外不能开门保护措施；22.光幕保护；23.开关门受阻保护装置；24.超载保护；25.超速保护；26.运行超时保护；27.防溜车保护；28.防终端越程保护；29.安全接触器触点检测保护；30.变频器多重保护；31.电梯运行次数显示；32. 欠压保护；33.欠相保护；34.停电照明功能；35.防门锁短接；36.换站停靠；37.故障显示；38.逆向运行保护；39.错误指令取消；40.反向时自动清指令；41.点阵式层楼显示器；42.楼层滚动显示；43.微动平层功能；44.磁角度自学习功能；45.消防信号反馈；46.永磁同步变频门机；47.五方通话；48.消防员操作。
☆对重侧置方案日期：2012年3月注：1、上述住宅电梯技术规格表适用于载重量≤1000kg、速度≤2.5m/s、轿厢高度≤2400mm的电梯。
2、上述井道尺寸及底坑深度、顶层高度，机房高度为通力电梯标准尺寸，实际尺寸只要大于等于上述尺寸即可满足要求。
3、上述速度≤2.5 m/s，包括：2.5 m/s、2.0 m/s 、1.75m/s、1.6m/s、1.0m/s五种速度。
4、上述井道顶层高度按轿厢高度2400计算。
如轿厢高度为2300，则顶层高度相应减少100；如轿厢高度为2200，则顶层高度相应减少200。
5、常规住宅电梯，载重量800公斤，开门宽度采用800mm；载重量1000公斤，开门宽度采用900mm。
6、如电梯使用场所为商务楼或电梯速度＞2.5m/s，请及时联系。
上述底坑深度标准值均基于PVC地板计算。
如需预留地板装潢，请及时联系。
☆对重后置方案日期：2012年3月载重量轿厢净尺寸（宽*深）开门净尺寸（宽*高）速度（m/s）井道净尺寸（宽*深）门洞净尺寸（宽*高）井道顶层净高度底坑净深度机房净高度（吊钩下高度）800kg1350*1400 800*2100 ≤2.51800*2000 1000*2180=1.0≥3800 =1.6≥3950 =1.75≥4000 =2.0≥4100 =2.5≥4400=1.0≥1150=1.6≥1250=1.75≥1300=2.0≥1350=2.5≥1700≥23001350*1400 900*2100 ≤2.51950*2000 1100*2180 ≥23001000 kg 1600*1400 900*2100 ≤2.52000*2000 1100*2180 ≥2300 1600*1400 1000*2100 ≤2.52150*2000 1200*2180 ≥23001000 kg 1400*1600 900*2100 ≤2.51950*2200 1100*2180 ≥2300 1400*1600 1000*2100 ≤2.52150*2200 1200*2180 ≥23001000 kg 1600*1500 900*2100 ≤2.52000*2100 1100*2180 ≥2300 1600*1500 1000*2100 ≤2.52150*2100 1200*2180 ≥23001000 kg 1500*1600 900*2100 ≤2.51950*2200 1100*2180 ≥2300 1500*1600 1000*2100 ≤2.52150*2200 1200*2180 ≥23001000 kg (担架电梯) 2100*1100 900*2100 ≤2.52500*1700 1100*2180 ≥2300 2100*1100 1000*2100 ≤2.52500*1700 1200*2180 ≥2300注：1、上述电梯技术规格表适用于载重量≤1150kg、速度≤2.5m/s、轿厢高度≤2400mm的电梯。
载货电梯（同步主机，4:1）标准轿厢规格及土建要求（表二）
载重 （kg）速度
m/s
类型
是否
贯通
轿 厢 内 尺 寸
宽×深×高
开门形式开门
井道净 空尺寸
(宽×深)(最小）
顶层高度
(最小）
底坑深度(最
小）
20000.5/1.0
货梯
否1900×2200×2300旁开1600×21002850+250×265042501400 0.5/1.0是1900×2200×2300对通旁开1600×21002850+250×285042501400
30000.5/1.0
货梯
否2200×2600×2300中分双折1800×21003150+250×305043001500 0.5/1.0是2200×2600×2300对通中分双折1800×21003150+250×325043001500
说明：
1、表中参数匹配轿厢结构：
a、载重量≤2000kg的电梯轿架为双上梁加减震装置，单层轿底（潮汕地区双层轿底加减震垫）；
b，载重量≥3000kg的电梯轿架为单上梁、双层轿底加减震垫。
2、井道符合土建内空垂直度要求条件时井道宽度要求： 同（表一）
3、井道符合土建内空垂直度要求条件时井道深度要求： 同（表一）
4、采用不锈钢时轿厢高度大于2438和宽度大于2350时为特殊尺寸。
5、轿厢增加吊顶时其轿厢高度或顶层高度做相应更改155mm、轿厢预留大理石位时底坑速度相应增加预留位尺寸。
2下 2016年 第6期（总第524期）CHINESE & FOREIGN ENTREPRENEURS218【质量与安全】 Quality and Safety在电梯安装的过程中，电梯顶层高度、底坑深度及空间问题是安装人员所主要关心并思考的问题，与电梯的运行速度、安全等有着直接影响。
对于如上数据，我国电梯行业中有一个统一的规范和标准，即GB7588-1995《电梯制造与安装安全规范》，在电梯安装过程中，应透彻地对行业标准进行学习与了解，根据国家有关规定灵活处理电梯顶层高度、底坑深度中存在的问题，从而保障电梯运行的稳定性和安全性。
一、电梯顶层高度对电梯运行产生的影响电梯顶层高度对电梯速度有着明显影响，在电梯轿厢高度一定的情况下，为使电梯运行速度加快，必须要较高的顶层高度。
当前行业中对顶层高度有着一定的规定，即当对重完全压在缓冲器上时，轿厢导轨必须提供不小于0.1＋0.035 v 2（m）的制导行程，并且使轿顶检修平面上方存在着1.0＋0.035 v 2（m）的空间，井道顶的最低部件与其他部件如导靴、垂直滑动门横梁等之间的距离不能够小于0.1＋0.035 v 2（m），至轿顶设备之间的距离不小于0.3＋0.035 v 2（m），并确保轿厢上方应该有0.5 m×0.6 m×0.8 m 的空间。
同时，当轿厢完全压在缓冲器上的时候，对重导轨必须提供不小于0.1＋0.035 v 2（m）的制导行程。
从行业规定可以看出，决定顶层高度的因素主要是轿厢的总高度，一般来说，各个电梯制作公司的轿厢高度尺寸差别不大，因此对顶层高度要求也相差不多。
在安装过程中可以发现，有很多电梯井道顶层高度在3.7～3.8 m 之间，这样的高度对于电梯安装来说有着很大的难度，因此，必须降低电梯限速，或者将电梯顶层下移一层，来保障电梯的运行速度。
并且，在改造之后，顶层高度过高，使大量的空间被浪费。
二、电梯底坑深度对电梯运行的影响对于电梯底坑深度，行业中也有着明确规定，即当轿厢完全压在缓冲器上的时候，底坑中应该能存在一个0.5 m×0.6 m×1.0 m 的空间，底坑底面至导靴、安全钳、门部件之间的距离不小于0.1 m，至轿厢其他部件距离不小于0.5 m。
欧系电梯设计提供的尺寸蒂森电梯的要求奥蒂斯电梯的要求电梯要求巨人通力电梯要求1超市客货两用梯额定载重为 1.6t，井道尺寸为2400X2400井道尺寸：2780*2100顶层高度：4500mm底坑深度：1650mm井道尺寸：顶层高度：底坑深度：井道尺寸：顶层高度：底坑深度：井道尺寸：2800*2150顶层高度：3900mm底坑深度：1500mm2商业客梯定载重为1.35t，井道尺寸为2600X2000井道尺寸：2750*2050顶层高度：4200mm底坑深度：1550mm井道尺寸：顶层高度：底坑深度：井道尺寸：顶层高度：底坑深度：井道尺寸：2800*2050顶层高度：3900mm底坑深度：1500mm3 社区卫生服务站内部客梯载重为1.0t，井道尺寸为2300X2000井道尺寸：2300*1800顶层高度：3800mm底坑深度：1200mm井道尺寸：顶层高度：底坑深度：井道尺寸：顶层高度：底坑深度：井道尺寸：2200*1800顶层高度：3750mm底坑深度：1400mm国产系列设计提供的尺寸电梯的要求施塔德电梯的要求北京升华电梯要求电梯要求超市客货两用梯额定载重为 1.6t，井道尺寸为2400X2400 井道尺寸：顶层高度：底坑深度：井道尺寸：顶层高度：底坑深度：井道尺寸：顶层高度：底坑深度：井道尺寸：顶层高度：底坑深度：商业客梯定载重为1.35t，井道尺寸为2600X2000 井道尺寸：顶层高度：底坑深度：井道尺寸：顶层高度：底坑深度：井道尺寸：顶层高度：底坑深度：井道尺寸：顶层高度：底坑深度：社区卫生服务站内部客梯载重为1.0t，井道尺寸为2300X2000 井道尺寸：顶层高度：底坑深度：井道尺寸：顶层高度：底坑深度：井道尺寸：顶层高度：底坑深度：井道尺寸：顶层高度：底坑深度：日系电梯设计提供的尺寸东芝电梯的要求日立电梯要求电梯要求富士电梯要求1超市客货两用梯额定载重为 1.6t，井道尺寸为2400X2400井道尺寸：顶层高度：底坑深度：井道尺寸：2780*2100顶层高度：4500mm底坑深度：1650mm井道尺寸：顶层高度：底坑深度：井道尺寸：顶层高度：底坑深度：2商业客梯定载重为1.35t，井道尺寸为2600X2000井道尺寸：顶层高度：底坑深度：井道尺寸：2780*1900顶层高度：4500mm底坑深度：1650mm井道尺寸：顶层高度：底坑深度：井道尺寸：顶层高度：底坑深度：3 社区卫生服务站内部客梯载重为1.0t，井道尺寸为2300X2000井道尺寸：顶层高度：底坑深度：井道尺寸：2250*1800顶层高度：4000mm底坑深度：1350mm井道尺寸：顶层高度：底坑深度：井道尺寸：顶层高度：底坑深度：。
