电梯顶层高度及底坑深度核对

1.乘客电梯顶层高度空间尺寸计算(520轮)：2.乘客电梯底坑深度尺寸计算：3.无机房乘客电梯底坑深度尺寸计算：4.无机房乘客电梯顶层高度尺寸计算：5.乘客电梯顶层高度空间尺寸计算(400轮)：6.无机房载货电梯底坑深度尺寸计算：7.无机房载货电梯顶层高度尺寸计算：8.****无机房乘客电梯顶层高度尺寸计算：乘客电梯顶层高度空间尺寸计算根据轿厢图查得已知参数：1、采用φ520轿顶轮（万向轮）；2、门地坎上表面至轿顶轮H1=3375mm（直梁3090、万向轮总高605）;3、门地坎上表面至导靴、油盒平面H2=3040mm（导靴150、油杯120）;4、门地坎上表面至轿顶面为H3=2400+35=2435mm（轿厢净高2400、加强筋35）。

一、电梯运行速度为v=1.0m/s:采用GT-HC-L7缓冲器,压缩行程F=200+87=287mm;A、重要部件： 0.3+0.035V2+H1+F= 0.3+0.035V2+3375+287=3997mm;B、导轨导向: 0.1+0.035V2+H2+F=0.1+0.035V2+3040+287=3462mm;C、轿顶站人空间:1.0+0.035V2+H3+F=1.0+0.035V2+2435+287=3757mm;当电梯运行速度v=1.0m/s时，须满足以上三个条件，即顶层高度须＞4000mm。

二、电梯运行速度为v=1.5m/s:采用OH-175缓冲器,压缩行程F=150+175=325mm;A、重要部件： 0.3+0.035V2+H1+F= 0.3+0.035V2+3375+325=4078.75mm;B、导轨导向: 0.1+0.035V2+H2+F=0.1+0.035V2+3040+325=3543.75mm;C、轿顶站人空间:1.0+0.035V2+H3+F=1.0+0.035V2+2435+325=3838.75mm;当电梯运行速度v=1.5 m/s时，须满足以上三个条件，即顶层高度须＞4100mm。

探究电梯顶层高度与底坑深度的影响[摘要]：随着建筑工程的不断进步和科学技术的不断发展，当前城市中的高层建筑和超高层建筑数量不断增多。

电梯在高层建筑中发挥了重要作用，但是电梯井道保证足够的顶层高度是电梯安全运行的关键因素之一, 本文就电梯顶层高度与底坑深度对电梯的影响作了一定的描述与分析，以供建筑设计人员及电梯安装人员参考。

[关键词]:电梯顶层底坑影响一引言近年来,随着城市建设的快速发展,人们对生活环境和工作环境的要求也在逐步提高,由此带动了电梯行业的快速发展。

同时也给人们带来了许多安全隐患。

特别是从事电梯安装和日常维护保养工作的人员。

为了确保电梯的安全运行以及维保人员的安全，必须明确电梯顶层高度与底坑深度对电梯运行的影响。

为曳引式电梯在选择不同的额定速度和载重时，对顶层高度和底坑深度的要求差别非常大。

在轿厢高度和载重一定的情况下，顶层高度和底坑深度是选择速度的关键，较高的速度要求较高的顶层高度和较深的底坑深度。

由于受空间位置、土建施工等影响，很多电梯的井道尺寸仅仅满足最小尺寸要求，在电梯验收过程中常常由于检验机构人员测量点不同，可能会造成检验不合格，需要整改。

本文就电梯顶层高度与底坑深度对电梯的影响作了一定的描述与分析，以供建筑设计人员及电梯安装人员参考。

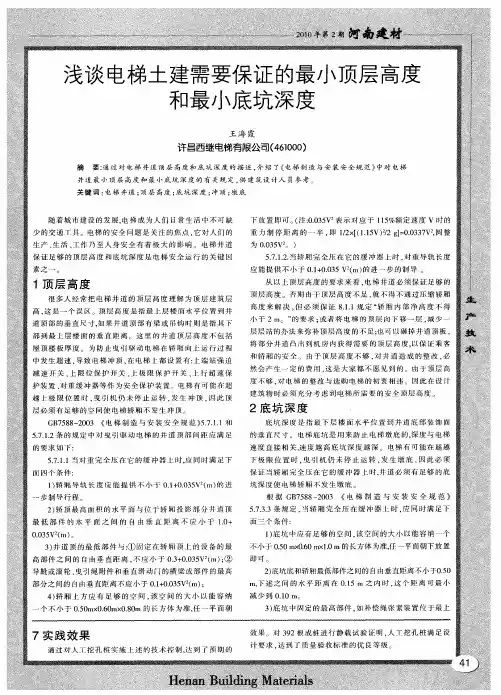

二电梯顶层高度对电梯的影响电梯顶层高度对电梯速度有着明显影响，在电梯轿厢高度一定的情况下，为使电梯运行速度加快，必须要较高的顶层高度。

当前行业中对顶层高度有着一定的规定，即当对重完全压在缓冲器上时，轿厢导轨必须提供不小于0.1＋0.035v2（m）的制导行程，并且使轿顶检修平面上方存在着1.0＋0.035v2（m）的空间，井道顶的最低部件与其他部件如导靴、垂直滑动门横梁等之间的距离不能够小于0.1＋0.035v2（m），至轿顶设备之间的距离不小于0.3＋0.035v2（m），并确保轿厢上方应该有0.5m×0.6m×0.8m的空间。

电梯安全检验标准及要求一、总则1、为了加强电梯安装、维修保养和使用单位的安全管理，防止电梯运行时发生伤害事故，确保人身安全，根据GB/T7588-95《电梯制造与安装安全规范》和GB/T10060《电梯安装验收规范》及其它有关电梯的国家标准要求，使用电梯应遵守下列规程。

2、凡乘客电梯、载货电梯，属下列情况之一的，应实施安全检测：①新装或更新的电梯在交付使用前。

②在用电梯，每年一次。

③重大改造或事故后。

④年检时，可对在新检后不改变的项目，不进行检测，但对于可能变化及部分安全试验必须检测。

二、电梯安全检测时，应提供的资料和文件（新装检电梯）1、制造厂或供应商提供的资料和文件。

（其中①-⑧项验收后移交使用单位）①产品出厂合格证书。

②电梯机房、井道平面图。

③电梯使用维护说明书。

④电梯的电气原理图及其符号说明。

⑤电梯电气接线图。

⑥电梯部件安装图⑦电梯安装调试说明书。

⑧备品备件目录。

⑨下列装置式实验报告副本：a.层门锁闭装置。

b.限速器。

c.安全钳。

d.缓冲器。

2、电梯安装单位应提供的资料和文件：①国家建设部颁发的电梯生产许可证、安装许可证或省级技术监督部门颁发的电梯制造、安装安全认可书证书副本。

②电梯安装合同。

③按安装规范验收的自验报告。

3、变更设计时，电梯使用单位应提供经制造厂或土建设计部门同意的变更设计的证明文件。

4、以往历次安全检测记录、报告、运行许可证。

三、电梯安全检测前的基本条件1、电梯正常工作应符合GB/T10058-97中3.2条的规定：①海拔高度不超过计划1000米。

②机房内温度保持在5到40度。

③供电电压相对额定电压波动不超过7%。

④运行环境中最潮湿时，最高相对湿度为90%，同时该月平均最低温度不低于25℃。

⑤环境空气中不应有腐蚀性、易然性和导电尘埃存在。

2、机房地面平整，门窗应防风雨灰尘,机房入口楼梯或爬梯应设扶手,通往机房的道路应通畅,电梯不应使用临时电源线供电,并对电梯进行经常性地清理和润滑。

[求助]无机房的电梯顶层高度和低坑深度怎么算啊？
顶层净高度=轿厢总高度+对重缓冲器到对重之间距离+对重缓冲器压缩行程+轿厢制导行程(0.1+0.035x速度平方)+0.1,单位为米底坑深度=轿底厚度+轿厢缓冲器到轿厢之间距离+轿厢缓冲器高度，
但我查了我公司的土建资料发现同样１米每秒的电梯８００KG主机旁置和８００kg主机后置的顶层高度不一样深度也不一样，
我理解的公式是顶层净高度＝轿厢总高度（３０００）＋对重缓冲器到对重之间距离（２５０）＋对重缓冲器压缩行程０.１３５V平方＋（０.１＋０.０３５V平方）＝３.３５５但资料是４１００（８００）和４５００（８００）搞不懂，速度都一样啊？怎么数据不一样啊，才入行一个月，谢谢，请教各位高人．低坑也一样，两者为旁支１６００，后肢为１８００，是不是缓冲器高度不一样啊？
从你的理解来看，你只注意到一方面的问题，未曾考虑到:1、轿顶站人的高度；
2、轿顶最高件与井道顶的最底件的垂直距离。

我认为:计算电梯顶层高度时至少要保证轿顶有人时冲顶或完全压对重缓冲时保证人和设备的安全为宜。

0.035v2取0.2较为合适,这样也能考虑到补偿绳并带补偿绳张紧轮及防跳装置的问题。

G B7588-2003中的解释也是几个方面的!!底坑还应考虑完全压轿厢缓冲时护脚板离地0.2M比较合适!!!。

电梯相关规定一、电梯的类别定义1、一类为运送乘客而设计的电梯2、二类主要为运送乘客同时亦可运送货物而设计的电梯3、三类为运送病床而设计的电梯一类、二类电梯与三类电梯的主要区别在于轿厢内的装饰。

住宅楼用电梯与非住宅楼用电梯都是乘客电梯，住宅楼用电梯宜采用二类电梯4、四类为运送通常有人伴随的货物而设计的电梯5、五类杂物电二、电梯主要参数1、额定载重量（KG）320，400，630，800，1000，1250，1600，2000，2500 2、额定速度（m/s）0.63，1.00，1.60，2.503、电梯类型按用途分类:乘客电梯、载货电梯、消防电梯、无机房电梯、小机房电梯、观光电梯、住宅电梯、医用电梯、汽车电梯、杂物电梯、液压电梯、防爆电梯、载货电梯等。

按速度分:低速梯(低于1.0米/秒)快速梯(1.0到2.0米/秒)高速梯(2.0到3.5米/秒)超高速梯(大于3.5米/秒)三、电梯尺寸1、电梯井道尺寸详见附件“电梯井道尺寸表”2、电梯门尺寸电梯门的标准尺寸与电梯的载重有关,住宅和商业电梯的标准都是一样。

一般情况:1000KG载重以下,标准开门尺寸:800*21001000KG载重,标准开门尺寸: 900*21001100KG~1600KG载重,标准开门尺寸:1100*2100当然,电梯门尺寸可以根据客户的要求,作非标处理,可加宽,加高3、酒店电梯厅尺寸1、在楼梯间入口处应设置防烟前室、开敞式阳台或凹廊等。

防烟前室可与消防电梯间前室合用;2、前室的使用面积:公共建筑不应小于6.0m2，居住建筑不应小于4.5m2;合用前室的使用面积:公共建筑、高层厂房以及高层仓库不应小于10.0m2，居住建筑不应小于6.0m2;3、疏散走道通向前室以及前室通向楼梯间的门应采用乙级防火门;4、除楼梯间门和前室门外，防烟楼梯间及其前室的内墙上不应开设其它门窗洞口(住宅的楼梯间前室除外);5、楼梯间的首层可将走道和门厅等包括在楼梯间前室内，形成扩大的防烟前室，但应采用乙级防火门等措施与其它走道和房间隔开。

电梯年检检测操作标准第一章总则第一条为了加强公司电梯安装、维修保养和使用单位的安全管理，防止电梯运行时发生伤害事故，确保人身安全，根据省府《电梯安全管理暂行管理》，并依据GB 7588—5《电梯制造与安装安全规范》极其它有关电梯的国家标准，特制定本规程。

第二条凡乘客电梯、载货电梯，属下列情况之一的，应实施安全检测：1、新装或更新的电梯在交付使用前。

2、再用电梯每年一次。

3、重大改造或事故后。

第二章电梯安全检测前必须具备的条件第三条电梯安全检测时应提供的资料和文件。

1、制造厂或供应商应提供的资料和文件（其中1~8项验收后移交使用单位）。

（1）产品出厂合格证书。

（2）电梯机房井道图。

（3）电梯使用维护说明书。

（4）电梯的电器原理图及其符号说明。

（5）电梯电气接线图。

（6）电梯部件安装图。

（7）电梯安装调试说明书。

①层门锁闭装置。

②限速器。

③安全钳。

④缓冲器。

2、电梯安装单位应提供的资料和文件。

（1）国家建设部颁发的电梯生产许可证、安装许可证或省级劳动部门颁发的电梯制造、安装安全认可书证书副本。

（2）电梯安装合同。

（3）按安装规范验收的自验报告。

3、变更设计时，电梯使用单位应提供经制造厂或土建设计部门同意的变更设计的证明文件。

第四条电梯正常工作应符合GB 10058—8中3.2条的规定。

第五条己方地面平整，门窗应防风雨灰尘，机房入口楼梯或爬梯应设扶手，通往己方的道路应畅通，电梯不应使用临时电源线供电，并应对电梯进行清理和加润滑油。

第六条各部件铭牌上的参数应与安装的电梯参数相符。

第七条电梯安全检测时，安装单位或维修保养单位应派专人到现场配合。

第三章电梯的安全检测第八条机房1、机房应设固定照明和一个或多个电源插座。

2、应设停止电梯运行的非自动复位的红色“停止”开关。

第九条控制屏柜1、控制屏柜的安装尺寸应符合GB 7588—5中6.3条及GB 100603中4.1.5条的规定。

2、应设断相、错相保护及过载保护。

低速有机房曳引式电梯顶层高度和底坑深度的计算研究林泽舟摘要：在设计低速有机房曳引式电梯的具体底坑深度参数与顶层高度参数时，需要充分结合《电梯制造与安装安全规范》，确保其结构设计的合理性，以推动日后电梯的安全运行。

本文通过分析电梯顶层高度和底坑深度的要求，进一步分析了低速有机房曳引式电梯的相关内容计算。

关键词：底坑深度；曳引式电梯；顶层高度引言：电梯目前已经成为许多高层建筑当中必不可少的结构，其主要是用作人和物的交通运输。

在实际进行电梯结构设计与安装的过程中，顶层高度与底坑深度是两项十分关键的要素，基于此，本文对这两项要素的计算进行了简要分析。

1.电梯顶层高度和底坑深度的要求分析电梯作为有效服务楼层升降的关键设备，其许多规格参数都有着一定要求，其中最为关键的就是电梯顶层高度参数和底坑深度参数，而曳引式电梯若是其选择的额定速度与载重不相同时，对电梯顶层具体高度与底坑具体深度的要求差异性也是比较大的。

比方说若是具体轿厢的载重一定、高度一定，则其速度的选择关键就在于合理控制电梯的底坑深度值和顶层高度值，比如说对额定速度值具有着较高的要求标准，则其电梯的顶层高度也要设计较高、底坑深度要设计较深，而由于要充分考虑到土建施工的情况，电梯设计的整体空间位置是比较受限的，在一些建筑当中，其电梯的尺寸甚至直接为最小尺寸，仅能够满足基本要求，再加上实际验收的人员开展检测的测量点也不相同，也常会出现检验不合格的问题，需要进一步整改。

2.低速有机房曳引式电梯顶层高度和底坑深度的具体参数本文以新丰县半山豪庭乘客电梯为例，总结低速有机房曳引式电梯的参数设计与计算要点。

在案例电梯中，曳引比为 2：1，电梯速度为 1m/s，电梯顶层高度为 4150mm；电梯底坑深度为 1350mm；电梯提升高度 27m；配置两种型号的缓冲器，高度为 300mm，行程为 80mm，适用速度为 1m/s，分别用于轿厢侧和对重侧。

3.低速有机房曳引式电梯顶层高度和底坑深度的参数说明为了方便对低速有机房曳引式电梯的顶层高度与底坑深度进行有效计算，方便计算过程运用公式来进行表示，对相关的表示符号需要进行参数说明，具体如下：（1）轿厢的顶端上端面与轿厢地坎面之间的自由垂直距离用 a 来表示；而轿厢顶部位置的防护栏高度则用b 来表示，按照相关标准进行设计，在本文当中，其防护栏高度取 700。
