【计算公式】电梯对重架长度、底坑深度、顶层高度

1.乘客电梯顶层高度空间尺寸计算(520轮)：2.乘客电梯底坑深度尺寸计算：3.无机房乘客电梯底坑深度尺寸计算：4.无机房乘客电梯顶层高度尺寸计算：5.乘客电梯顶层高度空间尺寸计算(400轮)：6.无机房载货电梯底坑深度尺寸计算：7.无机房载货电梯顶层高度尺寸计算：8.****无机房乘客电梯顶层高度尺寸计算：乘客电梯顶层高度空间尺寸计算根据轿厢图查得已知参数：1、采用φ520轿顶轮（万向轮）；2、门地坎上表面至轿顶轮H1=3375mm（直梁3090、万向轮总高605）;3、门地坎上表面至导靴、油盒平面H2=3040mm（导靴150、油杯120）;4、门地坎上表面至轿顶面为H3=2400+35=2435mm（轿厢净高2400、加强筋35）。

一、电梯运行速度为v=1.0m/s:采用GT-HC-L7缓冲器,压缩行程F=200+87=287mm;A、重要部件： 0.3+0.035V2+H1+F= 0.3+0.035V2+3375+287=3997mm;B、导轨导向: 0.1+0.035V2+H2+F=0.1+0.035V2+3040+287=3462mm;C、轿顶站人空间:1.0+0.035V2+H3+F=1.0+0.035V2+2435+287=3757mm;当电梯运行速度v=1.0m/s时，须满足以上三个条件，即顶层高度须＞4000mm。

二、电梯运行速度为v=1.5m/s:采用OH-175缓冲器,压缩行程F=150+175=325mm;A、重要部件： 0.3+0.035V2+H1+F= 0.3+0.035V2+3375+325=4078.75mm;B、导轨导向: 0.1+0.035V2+H2+F=0.1+0.035V2+3040+325=3543.75mm;C、轿顶站人空间:1.0+0.035V2+H3+F=1.0+0.035V2+2435+325=3838.75mm;当电梯运行速度v=1.5 m/s时，须满足以上三个条件，即顶层高度须＞4100mm。

附
/
最低部件
水平距离
护脚板 □导靴 □安全钳 □
垂直滑动
门部件□
导靴 □安全钳 □
其他 □护脚板 □导靴 □安全钳 □
补偿链支架 □
电缆支架 □
极限开关打板 □底梁 □其他 □
⑴水平距离不大于0.15m 的部件,如轿厢护脚板、垂直滑动门部件
、安全钳和导靴
/
⑶与井道壁水平距离大于0.15m 的轿厢护脚板，与导轨水平距离大于0.5m 的周边部件(如安全钳和导靴)，或其他轿厢最低部件(如补
偿链支架、随行电缆支架、极限开关打板和缓冲器撞板等)
/
注：(2)当0.15＜L≤0.5时, 垂直距离允许值H=（16L－1）/14
⑵与导轨水平距离L 大于0.15m 但不大于0.5m 的周边部件，如安全钳
和导靴
轿厢面积验证
X11125 Y1 2.65 X21200 Y2 2.8 a1150 Y 2.7
轿厢平层时垂
直距离轿厢完全压缩时
垂直距离
垂直距离要求
允许值H:
≥0.10
≥0.50。

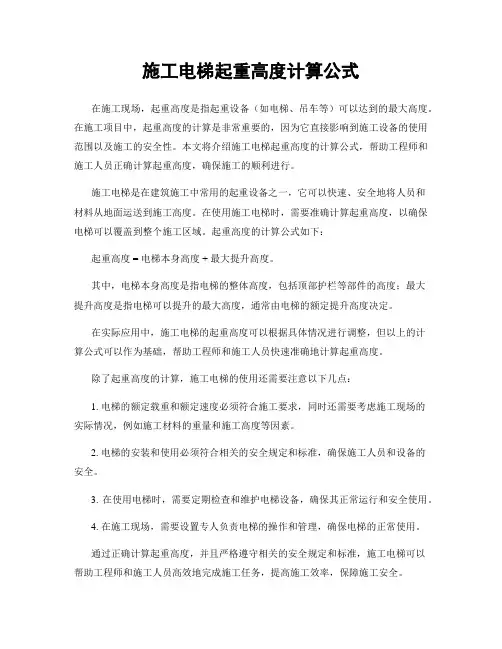

施工电梯起重高度计算公式在施工现场，起重高度是指起重设备（如电梯、吊车等）可以达到的最大高度。

在施工项目中，起重高度的计算是非常重要的，因为它直接影响到施工设备的使用范围以及施工的安全性。

本文将介绍施工电梯起重高度的计算公式，帮助工程师和施工人员正确计算起重高度，确保施工的顺利进行。

施工电梯是在建筑施工中常用的起重设备之一，它可以快速、安全地将人员和材料从地面运送到施工高度。

在使用施工电梯时，需要准确计算起重高度，以确保电梯可以覆盖到整个施工区域。

起重高度的计算公式如下：起重高度 = 电梯本身高度 + 最大提升高度。

其中，电梯本身高度是指电梯的整体高度，包括顶部护栏等部件的高度；最大提升高度是指电梯可以提升的最大高度，通常由电梯的额定提升高度决定。

在实际应用中，施工电梯的起重高度可以根据具体情况进行调整，但以上的计算公式可以作为基础，帮助工程师和施工人员快速准确地计算起重高度。

除了起重高度的计算，施工电梯的使用还需要注意以下几点：1. 电梯的额定载重和额定速度必须符合施工要求，同时还需要考虑施工现场的实际情况，例如施工材料的重量和施工高度等因素。

2. 电梯的安装和使用必须符合相关的安全规定和标准，确保施工人员和设备的安全。

3. 在使用电梯时，需要定期检查和维护电梯设备，确保其正常运行和安全使用。

4. 在施工现场，需要设置专人负责电梯的操作和管理，确保电梯的正常使用。

通过正确计算起重高度，并且严格遵守相关的安全规定和标准，施工电梯可以帮助工程师和施工人员高效地完成施工任务，提高施工效率，保障施工安全。

总之，施工电梯起重高度的计算是施工项目中的重要环节，正确的起重高度计算可以帮助工程师和施工人员合理安排施工进度，提高施工效率，保障施工安全。

希望本文介绍的起重高度计算公式能够为施工现场的工程师和施工人员提供帮助，确保他们在施工过程中能够正确使用施工电梯，保障施工的顺利进行。

THF5000/0.5-JXW-VVVF目录一井道顶层净高及底坑尺寸二电梯主要参数三传动系统1.电动机功率计算2.曳引机主要参数3.选用校准四曳引绳安全计算五悬挂绳轮直径与绳径比值计算六曳引条件计算七比压计算八正常工况下导轨应力,变形计算九安全钳动作时,导轨应力计算十轿厢架计算十一缓冲的校核十二限速的校核十三安全钳的校核十四轿厢通风面积和轿厢面积计算十五承重大梁的校核十六底坑地板受力的计算一 井道顶层净高及底坑尺寸井道顶层净高4500mm 及底坑尺寸1700mm 缓冲器安全距离200mm ～350mm 取300mm 提升高度4.5m1. 井道顶层空间计算:单位(mm)OH=H+H1+H2+H3+35V2OH=2450+300+175+1000+35x0.52OH=3664＜4500mm所以井道顶层净高4500mm 满足要求。

OH-顶层高度 H-轿厢高(2500mm) H1-安全距离(300mm) H2-缓冲距离175mm V-速度(0.5米/秒)H3-轿厢投影部分与井道顶最底部分的水平面之间的自由垂直距离(1000+35V 2mm)2.井道底坑空间计算:单位(mm)P=L1+H1+H2+L3P=650+300+175+500P=1625＜1700mm所以井道底坑深度1700mm满足要求。

P-底坑深度 L1-轿底与安全钳拉杆距离(650mm)H1-安全距离(300mm) H2-缓冲距离(175mm)L3-底坑底与轿厢最底部件之间的自由垂直距离(500mm)二电梯的主要参数1.电梯主要技术参数:(1) 额定速度: V=0.5m/s(2) 额定载重量: Q=5000㎏(3) 轿厢自重: G=3500㎏(4) 曳引比: i1=2:1(5) 曳引轮直径: D=Ф760mm(6) 电梯传动总效率: η=0.80(7) 钢丝绳直径‵根数: d.Z=Ф16mmx6(根)(8) 电梯平衡系数: Ψ=0.40～0.5(设0.45)(9) 电梯提升高度: H=4.5m(10) 补偿链直径‵根数: d1.Z=Ф16×1(11) 曳引绳提升高度总重量: G1=q1ZHi1=0.939x6x4.5x2=50.706㎏(12) 平衡补偿链重量: G2= q2ZH=6.65×4.5×1=29.925㎏(13) 电缆重量: G3= q3H=1.02x4.5÷2=2.925㎏(14) 对重重量: W= G+KQ=3500+0.45x5000=5750㎏三、传动系统1.电动机功率的计算N=QV(1-Ψ)/102η式中:N-功率V-曳引轮节径线速度(m/s)Ψ-电梯平衡系数η-电梯机械传动总效率∴N=5000×0.5(1-0.45)/(102×0.80)=16.825Kw 选用电动机功率为22 Kw2.曳引机的主要参数选用宁波欣达产品型号:YJ336A-III曳引机自重:1450㎏主轴最大静态载荷:9000㎏电动机功率:22Kw电动机转速:976r/min曳引轮直径: Ф760mm曳引钢丝绳:6×Ф16 mm减速比:75：23.选用校核(1)主轴最大静载载荷校核Σp=(G+G1+G2+G3+W+Q)/i1Σp=(3500+50.706+0+2.925+5750+5000)/2Σp=7152㎏则Σpk=KΣp=1.1×7152=7867㎏<9000㎏其中:G为轿厢以额定载重量停靠在最低层站时,曳引轮水平面上轿厢一侧的曳引轮的静拉力。

[求助]无机房的电梯顶层高度和低坑深度怎么算啊？
顶层净高度=轿厢总高度+对重缓冲器到对重之间距离+对重缓冲器压缩行程+轿厢制导行程(0.1+0.035x速度平方)+0.1,单位为米底坑深度=轿底厚度+轿厢缓冲器到轿厢之间距离+轿厢缓冲器高度，
但我查了我公司的土建资料发现同样１米每秒的电梯８００KG主机旁置和８００kg主机后置的顶层高度不一样深度也不一样，
我理解的公式是顶层净高度＝轿厢总高度（３０００）＋对重缓冲器到对重之间距离（２５０）＋对重缓冲器压缩行程０.１３５V平方＋（０.１＋０.０３５V平方）＝３.３５５但资料是４１００（８００）和４５００（８００）搞不懂，速度都一样啊？怎么数据不一样啊，才入行一个月，谢谢，请教各位高人．低坑也一样，两者为旁支１６００，后肢为１８００，是不是缓冲器高度不一样啊？
从你的理解来看，你只注意到一方面的问题，未曾考虑到:1、轿顶站人的高度；
2、轿顶最高件与井道顶的最底件的垂直距离。

我认为:计算电梯顶层高度时至少要保证轿顶有人时冲顶或完全压对重缓冲时保证人和设备的安全为宜。

0.035v2取0.2较为合适,这样也能考虑到补偿绳并带补偿绳张紧轮及防跳装置的问题。

G B7588-2003中的解释也是几个方面的!!底坑还应考虑完全压轿厢缓冲时护脚板离地0.2M比较合适!!!。

电梯顶层高度计算公式
电梯顶层高度计算公式根据不同国家和地区的标准和法规可能会有所不同。

以下是一些常见的电梯顶层高度计算公式:
1. 美国和加拿大：
电梯顶层高度 = 楼层高度 - (2 * 电梯停靠的楼层高度) - 顶层平台高度
其中，电梯停靠的楼层高度是指在电梯运行过程中，乘客所能到达的最高楼层高度。

2. 英国和欧洲：
电梯顶层高度 = 楼层高度 - (2 * 电梯停靠的楼层高度)
其中，电梯停靠的楼层高度是指在电梯运行过程中，乘客所能到达的最高楼层高度。

3. 中国：
电梯顶层高度 = 楼层高度 - (2 * 电梯停靠的楼层高度) - 顶层平台高度
其中，电梯停靠的楼层高度是指在电梯运行过程中，乘客所能到达的最高楼层高度。

需要注意的是，这些公式仅仅是一些常见的计算方法，具体公式可能会因国家和地区的不同而有所差异。

同时，电梯顶层高度也需要考虑各种因素，如电梯设备重量、电梯运行速度、电梯停靠楼层数量等，以确保电梯的安全运行。

有机房客梯井道地坑和顶层空间的计算注：红色部分需要填数据额定重量1600额定速度 1.75→OH-210210600顶层高度4300轿顶轮520680底坑深度1800中分前壁安装轿厢净高2400→2580150直梁长度3190护栏高度700150导靴高度150当对重完全压在它的缓冲器上时：A、轿厢导轨长度应能提供进一步制导行程，L1≥0.1+0.035*V 2=207.1875mmL1'=4300-3190-150-150-210+180+175=955>L1B、轿顶最高面积的水平面与位于轿厢投影部分井道顶最低部件的水平面之间的自由垂直距离L2不应小于1.0+0.035*V 2=1107.1875mm L2'=4300-2580-150-210=1360mm >L2C、井道顶的最低部件与固定在轿厢顶上设备的最高部件之间的自由垂直距离L3不应小于0.3+0.035 V 2=407.1875mm L3'=4300-3190-680-150-210+175+180=425>L3L3'=4300-2580-700-150-210=660>L3D、与导靴顶的自由垂直距离L4≥0.1+0.035*V 2=207.1875mm L4'=4300-3190-150-150-210+160+175=944>L4当轿厢完全压在它的缓冲器上时：A、底坑底和轿厢底部件之间的自由距离L5≥500mmL5'=1800-175-180-12-150-210=1073>L5B、轿厢护脚板与底坑底之间的自由距离L6≥100mmL6'=1800-850-150-210=590>L6对重架长度计算：对重导轨距：1170-1重量备注360200055.565015.924132.8125不满足要求轿厢有效高度最小直梁长轿厢缓冲距对重缓冲距对重块尺寸1100*140*80应发的对重块重量：对重块的块数：该电梯对重架最小长度：该电梯井道参数可做到对重架最大长度为：3185满足要求的自由垂直距离满足要求满足要求满足要求满足要求满足要求满足要求直梁长度≥。

电梯选用参数Q 额定载重量Q=400kg v e额定速度v=0.4m/s轿厢尺寸（宽*深*高）开门方式开门尺寸（宽*高）1000mm *1300mm *2100mm 旁开双折800mm *2000mmH trv最大提升高度H trv =12m C i电梯曳引绳曳引比Ci= 2：1d r n s 曳引绳绳径绳数4-φ8，产品规格：8×19s曳引钢丝绳d r =8mmn s =4D t曳引轮直径D t =200mm D p导向轮、轿顶轮、对重轮直径D p =200mmK dz平衡系数K dz =0.45P 轿厢自重P=400kgW yys 曳引钢丝绳重量:每米重0.218kg/mw yys =55.6kgW dl 随行电缆重量: 每米重7米重量W dz对重重量600kga max加减速度最大值0.5m/s2曳引机、电动机参数α曳引轮包角α=180度β曳引轮槽型中心角β=90度γ槽角度γ=30度η电梯运行的总效率η=0.9N m电机功率 1.1kwv l曳引机节径线速度0.7955m/sn\m电机转速76 rpm轿厢导轨T75限速器动作速度0.536m/s＜V动＜0.64m/s安全钳瞬时式动作缓冲器聚氨酯，行程H=60mm一、电动机功率计算对于交流电梯而言，当平衡系数K dz≤0.5时，通常用下列公式计算，即能满足要求：N=（1- K dz）Qv l /(102ηCi) （KW）（1）上式中：K dz——平衡系数；φ=0.45Q——额定载荷；Q=400Kgv l——曳引机节径线速度；v l =0.7955m/sη——电梯运行的总效率；取η=0.9C i——曳引机曳引比；C i =2：1代入（1）式，N=（1-0.45）×400×0.7955/（102×0.9×2）=0.95(KW)选用VM450曳引机，电机功率N=1.1KW，其功率满足上式计算要求。

二、电梯运行速度的计算：根据公式：V=π×D×n m / (60×C i)上式中：D ——曳引轮节圆直径, D=200mmn m ——电机的转速, n m=76rpmC i ——曳引比；C i =2：1V=(3.14×0.2×76)/ (60×2)=0.4m/s选用曳引机能够满足速度要求。

附件在用电梯安全评估导则-曳引驱动电梯Guidelines for Safety Assessment of Existing Lifts(试行)质检总局特种设备局关于印发《在用电梯安全评估导则-曳引驱动电梯(试行）》的通知质检特函〔2015〕57号各省、自治区、直辖市质量技术监督局（市场监督管理部门），各有关单位：为指导各地开展在用电梯安全评估工作，推动老旧电梯更新改造，总局特种设备局组织制定了《在用电梯安全评估导则-曳引驱动电梯(试行）》,现印发你们。

各地执行中遇到的问题，请及时报我局。

附件：在用电梯安全评估导则—曳引驱动电梯（试行）质检总局特种设备局2015年10月14日目次目次 (3)前言 (4)1 范围 (5)2 规范性引用文件 (5)3 术语和定义 (5)4 评估机构要求 (6)4。

1 基本要求 (6)4.2 制度要求 (6)4。

3 人员要求 (6)4.4 设备要求 (7)5 评估过程要求 (7)5。

1 程序 (7)— 2 —5。

2 前期准备 (7)5。

3 现场评估 (7)5.4 风险等级评定 (15)5.5 降低风险的措施 (16)5。

6 综合结论判定 (16)6 评估报告要求 (18)6。

1 安全评估报告内容 (18)6。

2 安全评估报告格式 (18)附录 A(资料性附录) 报告格式 (20)A.1 封面 (20)A。

2 扉页 (21)A。

3 报告内容 (22)— 3 —前言本导则按照GB/T 1。

1-2009 《标准化工作导则第1部分:标准的结构和编写》的要求编写。

本导则的附录A为资料性附录。

本导则起草单位：上海市特种设备监督检验技术研究院，北京市特种设备检测中心，重庆市特种设备检测研究院，新疆维吾尔自治区特种设备检验研究院，广州市特种机电设备检测研究院，南京市特种机电设备安全监督检验研究院，深圳市特种设备安全检验研究院，厦门市特种设备检验研究院,上海交通大学电梯检测中心。

— 4 —1 范围本导则规定了在用曳引驱动电梯安全评估机构基本要求、安全评估程序、内容、方式以及风险等级评定、降低风险措施、综合结论的判定原则、安全评估报告等要求.2 规范性引用文件下列文件对于本文件的应用是必不可少的。

电梯相关计算公式地坑地面承受载重：4gn(P ﹢Q)P —空轿厢和轿厢支承的零部件的质量，如部分随行电缆、补偿链或链等的质量和。

Q —额定载重量。

g?—重力加速度9.8m/s2永磁同步电动机的转速计算公式：n=60?/p曳引电动机的容量在初选和核算按净功率计算： P =(1−K )QV 102η或P =(1−K )QV 线102ηiP —电动机功率（Kw ）K —电梯平衡系数；Q —额定载重（Kg ）；V —额定速度（m/s ）V 线—曳引轮节圆的线速度（m/s ）η—机械传动总功率i —钢丝绳绕绳倍率电梯的额定速度与绕比：υ=πDN 60i?i?υ—电梯额定速度（m/s ）D—曳引轮计算直径N—电动机额定转速（r/min）i?—减速比i?=Z?Z?=蜗轮齿数/蜗杆头数i?—电梯曳引比，1:1绕法取1,2:1绕法取2对重总重计算：W=G+KQW—对重装置的总重量G—轿厢自重Q—额定载重量K—平衡系数，取0.4~0.5三相异步电动机的转速：n=60?（1-S）/Pn—电动机转速?—电源频率P—定子绕组的磁极对数S—转差率，也称为滑差检测电梯轿厢的位移：S=πDIR ?n NS—轿厢位移D—曳引轮节圆直径Ι—曳引比，一般为1,2,3,4 R—减速比N—旋转编码器码盘上固有的透光孔槽，一般为512、1024、2048、4096、8192等，其意义代表电动机旋转一周旋转编码器输出的脉冲数；n—在电梯电路的高速计算单元中记录到的脉冲数对曳引绳的强度要求，体现在静载安全系数上；静载安全系数：静=Pn TK静—钢丝绳的静载安全系数P—钢丝绳的最小破断拉力（N）n—钢丝绳根数T—作用在轿厢侧钢丝绳上的最大静载荷力（N）制动器制动力矩计算：M=W·D2ieM—制动器制动力矩W—悬挂重物，包括最长钢丝绳起重轿厢及最大起重量（Kg）D—制动轮直径i—减速箱减速比e—曳引比（定动滑轮组传动倍率）（通常在考虑安全系数时，交流电梯取1.5。

对重架高度计算原理：轿厢侧井道总高度＝对重侧井道总高度即（如图，轿厢在一层，正常停靠状态时）：顶层高度＋底坑深度＋X ＝L＋170＋缓冲器压缩量＋H＋导靴高度＋油盒高度＋撞板高度×2＋170＋缓冲器高＋91＋X 其中，X＝有效的提升高度（一楼地面到顶层地面的高度），计算时约去；L＝蹲底或冲顶时，对重架与顶层的最小距离，也叫制导行程L≥0.1＋0.035V2；H＝对重架高度；170为缓冲空程。

代入数据：顶层高度＋1400＝L+170+缓冲器压缩量＋H＋120＋132＋100×2＋170＋缓冲器高＋91因为L≥0.1＋0.035V2所以H≤顶层高度－L－缓冲器压缩量－缓冲器高+517一、2000开门高度，计算如下：1）1.75m/s：H≤3650－207－206－672＋517＝30822）1.5m/s：H≤3600－179—175—580＋517＝31833）1.0m/s：H≤3450－135－100－425＋517＝3307二、2100开门高度，计算如下：1）1.75m/s：H≤3800－207－206－672＋517＝32322）1.5m/s：H≤3750－179—175—580＋517＝33333）1.0m/s：H≤3600－135－100－425＋517＝3457综上：H≤3082仅供个人用于学习、研究；不得用于商业用途。
