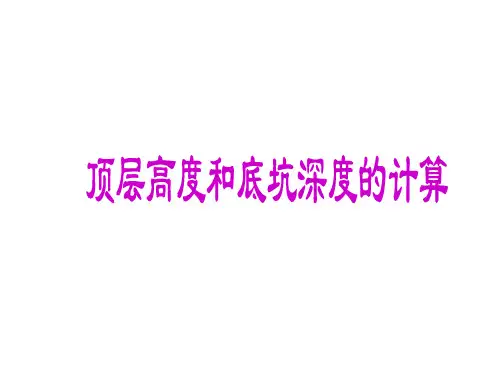

电梯顶层高度和底坑深度的计算共23页

附
/
最低部件
水平距离
护脚板 □导靴 □安全钳 □
垂直滑动
门部件□
导靴 □安全钳 □
其他 □护脚板 □导靴 □安全钳 □
补偿链支架 □
电缆支架 □
极限开关打板 □底梁 □其他 □
⑴水平距离不大于0.15m 的部件,如轿厢护脚板、垂直滑动门部件
、安全钳和导靴
/
⑶与井道壁水平距离大于0.15m 的轿厢护脚板，与导轨水平距离大于0.5m 的周边部件(如安全钳和导靴)，或其他轿厢最低部件(如补
偿链支架、随行电缆支架、极限开关打板和缓冲器撞板等)
/
注：(2)当0.15＜L≤0.5时, 垂直距离允许值H=（16L－1）/14
⑵与导轨水平距离L 大于0.15m 但不大于0.5m 的周边部件，如安全钳
和导靴
轿厢面积验证
X11125 Y1 2.65 X21200 Y2 2.8 a1150 Y 2.7
轿厢平层时垂
直距离轿厢完全压缩时
垂直距离
垂直距离要求
允许值H:
≥0.10
≥0.50。

电梯顶层高度计算公式
电梯顶层高度计算公式根据不同国家和地区的标准和法规可能会有所不同。

以下是一些常见的电梯顶层高度计算公式:
1. 美国和加拿大：
电梯顶层高度 = 楼层高度 - (2 * 电梯停靠的楼层高度) - 顶层平台高度
其中，电梯停靠的楼层高度是指在电梯运行过程中，乘客所能到达的最高楼层高度。

2. 英国和欧洲：
电梯顶层高度 = 楼层高度 - (2 * 电梯停靠的楼层高度)
其中，电梯停靠的楼层高度是指在电梯运行过程中，乘客所能到达的最高楼层高度。

3. 中国：
电梯顶层高度 = 楼层高度 - (2 * 电梯停靠的楼层高度) - 顶层平台高度
其中，电梯停靠的楼层高度是指在电梯运行过程中，乘客所能到达的最高楼层高度。

需要注意的是，这些公式仅仅是一些常见的计算方法，具体公式可能会因国家和地区的不同而有所差异。

同时，电梯顶层高度也需要考虑各种因素，如电梯设备重量、电梯运行速度、电梯停靠楼层数量等，以确保电梯的安全运行。

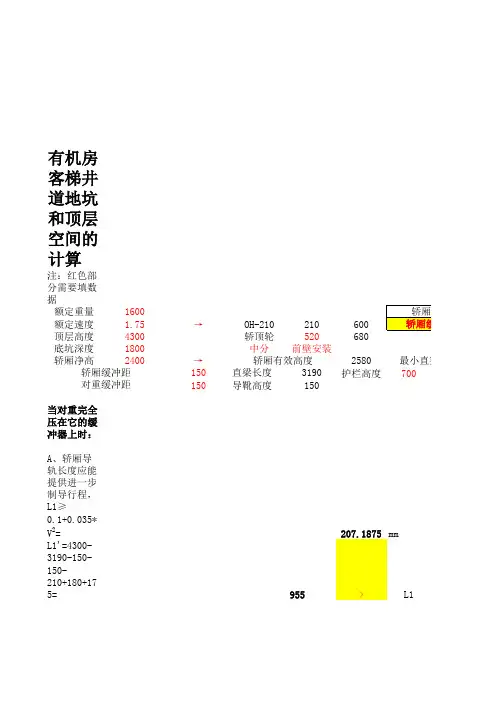

有机房客梯井道地坑和顶层空间的计算注：红色部分需要填数据额定重量1600额定速度 1.75→OH-210210600顶层高度4300轿顶轮520680底坑深度1800中分前壁安装轿厢净高2400→2580150直梁长度3190护栏高度700150导靴高度150当对重完全压在它的缓冲器上时：A、轿厢导轨长度应能提供进一步制导行程，L1≥0.1+0.035*V 2=207.1875mmL1'=4300-3190-150-150-210+180+175=955>L1B、轿顶最高面积的水平面与位于轿厢投影部分井道顶最低部件的水平面之间的自由垂直距离L2不应小于1.0+0.035*V 2=1107.1875mm L2'=4300-2580-150-210=1360mm >L2C、井道顶的最低部件与固定在轿厢顶上设备的最高部件之间的自由垂直距离L3不应小于0.3+0.035 V 2=407.1875mm L3'=4300-3190-680-150-210+175+180=425>L3L3'=4300-2580-700-150-210=660>L3D、与导靴顶的自由垂直距离L4≥0.1+0.035*V 2=207.1875mm L4'=4300-3190-150-150-210+160+175=944>L4当轿厢完全压在它的缓冲器上时：A、底坑底和轿厢底部件之间的自由距离L5≥500mmL5'=1800-175-180-12-150-210=1073>L5B、轿厢护脚板与底坑底之间的自由距离L6≥100mmL6'=1800-850-150-210=590>L6对重架长度计算：对重导轨距：1170-1重量备注360200055.565015.924132.8125不满足要求轿厢有效高度最小直梁长轿厢缓冲距对重缓冲距对重块尺寸1100*140*80应发的对重块重量：对重块的块数：该电梯对重架最小长度：该电梯井道参数可做到对重架最大长度为：3185满足要求的自由垂直距离满足要求满足要求满足要求满足要求满足要求满足要求直梁长度≥。

电梯基坑尺寸标准一、基坑长、宽和深度1.基坑长和宽基坑长和宽应根据所安装电梯的尺寸和功能进行确定。

一般情况下，电梯的底部尺寸为基坑长和宽。

标准规定，不同类型电梯的底部尺寸和基坑长、宽的关系如下：(1)乘客电梯底部尺寸=0.7×(轿厢宽度+100mm)基坑长=底部尺寸+200mm(2)载货电梯(3)医用电梯2.基坑深度行程高度≤24m，基坑深度=行程高度×1.05二、基坑顶离地高度1.顶离地高度不得小于3m。

2.为减小电梯外壳的高度和电力消耗，基坑顶部宜设有集成机房、屋顶绿化等。

三、基坑壁的防水防潮处理基坑壁的防水防潮处理是确保电梯设备运行安全和稳定的重要环节。

基坑壁的防水防潮处理应根据房屋地基和周边环境的情况进行确定，通常采用防水涂料、防潮处理等方式进行处理。

电梯基坑尺寸是电梯设备正常运行的关键因素之一，应根据国家标准《电梯安装规范》的要求进行设计和施工，以确保电梯设备的安全和稳定运行。

基坑尺寸的设计是电梯设备安装行业中一个很关键的问题，尺寸符合标准能够确保电梯的顺畅运行。

而且，基坑尺寸与房屋结构、基础土质等都有关系，因此在设计过程中还需要考虑这些因素的影响。

基坑的设计需要考虑地基土质条件。

对于地基土质条件较好的房屋，经常采用较小的基坑，而地基条件较差的房屋则需要较深的基坑和加固措施来解决地基变形的问题。

建筑物的高度和楼层数也会对基坑的设计产生影响。

建筑高度越高，基坑就需要更深更宽，而且建筑物一般都是有多层楼的，每一层楼的高度都需要相应的基坑来承受电梯设备的重量和震动。

基坑的设计还需要考虑到房屋结构的特点。

一般来说，在混凝土结构的建筑物中，基坑可以较小，因为混凝土结构比较牢固；而在钢结构的建筑物中，则需要较大的基坑来确保电梯设备的稳定性。

基坑设计时还需要考虑特殊情况，比如建筑物所处地区的地震、气候、暴雨等自然灾害的可能性，也需要根据不同的情况进行相应的设计。

基坑尺寸的设计对于电梯设备的安装和运行都有着非常重要的作用，为了确保电梯设备的安全、稳定运行，建议在设计和施工时一定要按照国家标准和相关规定进行。

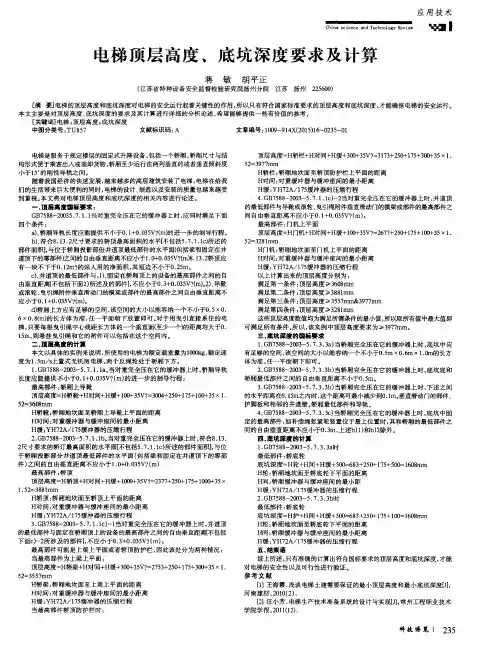

顶层高度计算方法
根据《7588-2003》-5.7中关于曳引驱动电梯的顶部间距应满足当对重完全压在它的缓冲器上时，应同时满足下面四个条件：
1，轿厢导轨长度应能提供不少于0.1+0.035V²（m）的进一步制导行程，见附图；
因此顶层高度应满足：Hd≥H1+H2+H3+（100+35V²）mm。

其中H3为地坎至轿厢上导靴顶端的距离。

2，轿顶应有一块不小于0.12m²站人用的净面积，其短边不应小于0.25m。

此平面与位于轿厢投影部分井道顶最低部件的水平面之间的自由垂直距离不应小于1000+35v²mm。

见下图；
因此顶层高度应满足：Hd≥H1+H2+H4+（1000+35V²）mm。

其中H4为地坎至轿顶站人平面距离。

3，固定在轿厢顶上的设备的最高部件之间的自由垂直距离不应小于300+35V²（mm）。

见下图；
因此，顶层高度应满足Hd≥H1+H2+H5+（300+35V²）
其中H5为地坎至轿顶最高部件的距离（即因结构设计可能会是轿顶护栏，可能会是轿顶轮）。

4，轿厢上方应有足够的空间，该空间的大小以能容纳一个不小于0.5m ×0.6m×0.8m的长方体为标准，任一面朝下放置即可。

当顶层高度满足于第二条要求时，需轿顶上方存在0.5m×0.6m的空间。

[求助]无机房的电梯顶层高度和低坑深度怎么算啊？
顶层净高度=轿厢总高度+对重缓冲器到对重之间距离+对重缓冲器压缩行程+轿厢制导行程(0.1+0.035x速度平方)+0.1,单位为米底坑深度=轿底厚度+轿厢缓冲器到轿厢之间距离+轿厢缓冲器高度，
但我查了我公司的土建资料发现同样１米每秒的电梯８００KG主机旁置和８００kg主机后置的顶层高度不一样深度也不一样，
我理解的公式是顶层净高度＝轿厢总高度（３０００）＋对重缓冲器到对重之间距离（２５０）＋对重缓冲器压缩行程０.１３５V平方＋（０.１＋０.０３５V平方）＝３.３５５但资料是４１００（８００）和４５００（８００）搞不懂，速度都一样啊？怎么数据不一样啊，才入行一个月，谢谢，请教各位高人．低坑也一样，两者为旁支１６００，后肢为１８００，是不是缓冲器高度不一样啊？
从你的理解来看，你只注意到一方面的问题，未曾考虑到:1、轿顶站人的高度；
2、轿顶最高件与井道顶的最底件的垂直距离。

我认为:计算电梯顶层高度时至少要保证轿顶有人时冲顶或完全压对重缓冲时保证人和设备的安全为宜。

0.035v2取0.2较为合适,这样也能考虑到补偿绳并带补偿绳张紧轮及防跳装置的问题。

G B7588-2003中的解释也是几个方面的!!底坑还应考虑完全压轿厢缓冲时护脚板离地0.2M比较合适!!!。
