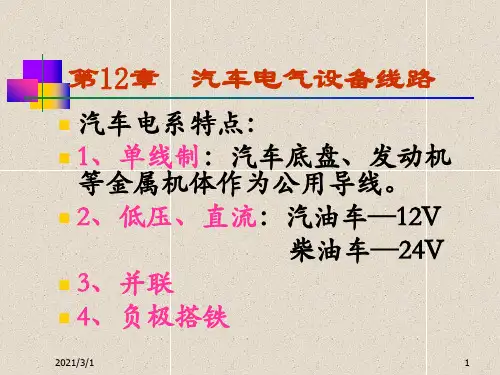

汽车电气系统汽车电气设备线路

所谓用电设备并联，就是指汽车上的各种用电设备都采用并 联方式与电源连接，每个用电设备都由各自串联在其支路中的 专用开关控制，互不产生干扰。 5．低压直流供电
汽车电气设备采用低压直流供电，柴油车大多采用24伏直流 供电，汽油车大都采用12伏直流电压供电。
1.2 汽车电气设备电路 组成
•
汽车电气系统主要由电源、
行驶途中的应急修理，可用细导线代替熔断器。一旦 到达目的地或有新熔断器时，应及时换上。 注：⑴ 更换熔断器，一定要用与原规定相同的熔断器。汽 车上增加用电设备时，不要随意改用容量大的熔断器， 最好另外再安装熔断器。 ⑵ 熔断器熔断，必须真正找到故障原因，彻底排除隐患。 ⑶ 熔断器支架与熔断器接触不良会产生电压降和发热现 象。如发现支架有氧化现象或脏污必须及时清理。
同一种车型的线束在制造厂里按车型设计制造好后， 用卡簧或绊钉固定在车上的既定位置，其抽头恰好在各 电气设备接线柱附近位置，安装时按线号装在其对应的 接线柱上。各种车型的线束各不相同，同一车型线束按 发动机、底盘和车身分多个线束。
1.2.2 开关装置
图1.3
汽车上所有用 电设备的接通和 停止，都必须经 过开关控制。对 开关的要求是坚 固耐用、安全可 靠、操作方便、 性能稳定。
为保证一定的机械强度，一般低压导线截面积不小于 0.5mm2。
1.2.1 汽车线束
• 1. 汽车用电线
• ⑴ 导线截面积的正确选择 • 下表为各种铜芯导线标称截面积的允许载流量。
铜芯电线
截面积
0.5
（mm2）
0.7 5
1.0
1.5
2.5
4
6
10
16
25
35
50
载流量 （60%）

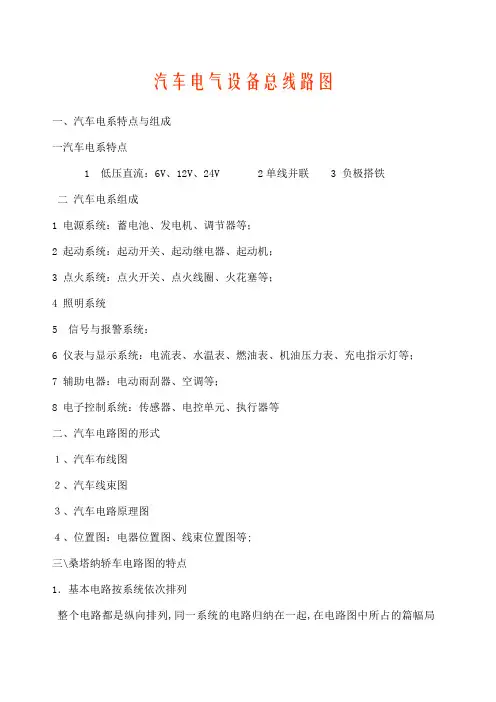

汽车电气设备总线路图一、汽车电系特点与组成一汽车电系特点1 低压直流：6V、12V、24V 2单线并联 3 负极搭铁二汽车电系组成1 电源系统：蓄电池、发电机、调节器等；2 起动系统：起动开关、起动继电器、起动机；3 点火系统：点火开关、点火线圈、火花塞等；4 照明系统5 信号与报警系统：6 仪表与显示系统：电流表、水温表、燃油表、机油压力表、充电指示灯等；7 辅助电器：电动雨刮器、空调等；8 电子控制系统：传感器、电控单元、执行器等二、汽车电路图的形式１、汽车布线图２、汽车线束图３、汽车电路原理图４、位置图：电器位置图、线束位置图等;三\桑塔纳轿车电路图的特点1．基本电路按系统依次排列整个电路都是纵向排列,同一系统的电路归纳在一起,在电路图中所占的篇幅局限在某一范围;2．整个电路很少转折交叉有些线路比较复杂的电器,为了使它们有机地连贯起来而不破坏图面的纵向性,采用断线代号法加以解决;小方框、底部电路号码３．整个电路突出以中央接线盒为中心１电路图上方第5条横线以上的部分表明了中央接线盒中安装的器件与导线; 4条横线,用来表示压装在中央接线盒塑料盘身内的成型铜片;“30”：常火线;直接与蓄电池正极相接的火线；“15”：小容量火线;从点火开关15接柱引出的,受点火开关控制的小容量用电器的供电线；“X”：大容量火线;受减荷继电器控制的大容量用电器的供电线,只有当减荷继电器触点闭合时,才能将30线的电流引入X线；“31”：搭铁线;它与中央接线盒支架搭铁点相连接;２第5条横线上标有中央接线盒背面插接器的代号,后面的数字表明了该插接器连接的导线在插接器中的插孔位置;D23 ;凡是接点标有同一代号的导线都在车上的同一线束内 ;继电器表示方法：继电器－J、数字－位置、分数分母－插脚的标号,分子－相应的插孔熔断器的表示方法：熔断器－Ｓ、数字－位置、额定电流;S5连接插头表示方法：连接插头－T、分数分子－插座孔数,分母－连接导线对应的孔的序号T29／15搭铁线表示方法：底部横线,带圈的数字代号接地部位;不是所有电器都直接与金属车体相连接而搭铁的,有的通过接地插座,有的则通过其它电器或电子设备再接地连接;。

• 当驾车者 使用速度 控制系统 时，车速 传感器将 车速信号 输入ECU， 再由ECU 输出指令 伺服电动 机控制发 动机喷油 量。电子 油门系统 也可以兼 容巡航控 制功能。
汽车电器主要组成部分
电子转向
汽车电器主要组成部分

汽车常用电子元件 电阻 通常分为固定电 阻、可变电阻和特 种电阻。 符号为R

汽车整车线路

汽车线束特点
（1）汽车上各电器的接线大多采用单线制；
（2）汽车上的两个电源发动机和蓄电池必须是并联的； （3）各用电设备都是并联的，受各自的开关控制；

汽车电气设备的全车线路一般包括以下几部分： （1）电源电路，也称充电电路。即电蓄电池、发电机、调节器 及工作状况指示装置组成的电路； （2）启动电路，即电起动机、启动断电器、启动开关及启动保 护装置组成的电路。 （3）点火电路，汽油发动机汽车特有的电路，即点火线圈、分 电器、电子点火控制器、火花塞及点火开关组成的电路。 （4）照明与灯光信号装置电路，即由前照灯、雾灯、示廓灯、 转向灯、制动灯、倒车灯等及其控制继电器和开关组成的电路； （5）仪表电路，即由仪表指示表、传感器、各种报警指示灯及 控制器组成的电路。 (6)辅助装置电路，由为提高车辆安全性、舒适性、经济性等各 种功能的电气装置组成的电路
汽车整车线路

电路控制与保护装置
电源总开关 组合开关
点火开关
灯光开关 车门主副控制开关
制动开关
汽车整车线路

电路控制继电器 为了减小控制开关触 点的电流负荷，获得 所需的控制功能，往 往根据需要在是电路 中设置一些继电器， 如启动动继电器、喇 叭继电器、前照灯继 电器、雾灯继电器等。 在与电路连接方式上， 继电器可分为接柱式 和插接式。

仪表灯 仪表指示灯 转向 转向灯
危机报 危险报警闪光灯 警 喇叭 喇叭及继电器 收音机 收· 放音机
Blue
Brown Dark blue Dark green Green Gray Clear Light blue
BLU.BL
BRN.BR DK BLU DK CRU GRN.G GRG.GR CLR.CL LT BLU
蓝色
棕色 深蓝 深绿 绿色 灰色 透明 浅色
Orenge
Pink Purple Red Tan Violet White Yellow

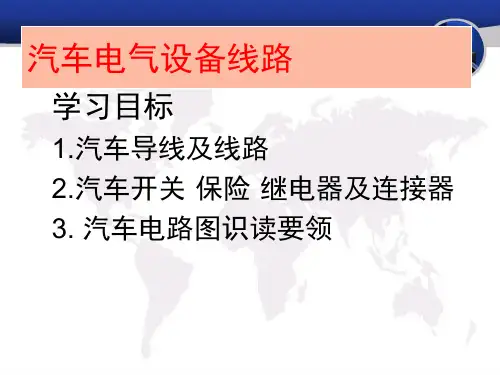

汽车电气设备线路
学习目标
1.汽车导线及线路 2.汽车开关· 保险· 继电器及连接器 3. 汽车电路图识读要领
导线的作用与结构
• 作用：连接汽车上各用电设备和控制件和 控制件，传递电流和信号。 • 结构：外层绝缘层· 导体· 屏蔽层
导线的颜色
线色 Black 常用缩写 BLK.B 中文 黑色 线色 Light green 常用缩写 LT GRN 中文 浅绿
ORG.O
PNK.P PPL.PP RED.R TAN.T VIO.V WHT.W YEL.Y
橙色
粉红 紫色 红色 褐色 粉紫 白色 黄色
汽车开关
• 作用：接通或断开电器设备工作电路的控 制作用。 • 开关分类：可旋转式· 推拉式· 压力式· 顶杆 式· 翘板式及组合式
保险
• 作用:用于电路或电器设备发射短路及过载， 自动切断电路，以防线束或电器设备烧坏。 • 分类：熔断器· 易熔线· 电路断路保护器
30
熔断器缩写字母及含义
缩写字母 +B IG`IGN ACC GAUGE或 MHARGE CHARGE PANEL TURN HAZ HORN RADIO 含义 电源 点火 附件 仪表 充电 保护电路 直流电源正极 点火开关控制 辅助电器 水温· 燃油· 油压开 关· 或指示灯 充电指示灯 缩写字母 STOP TALL HEAD FOG DEFOR DOME或 ROOM RR`FOR RR`A/C HEAD`RH HEAD`LH 含义 制动 尾灯 前照灯 雾灯 后窗除雾 顶灯 后雾灯 后空调 右前照灯 左前照灯 保护电路 制动灯 尾灯 前照灯 雾灯 后窗除雾 内照灯 后雾灯 后空调 右侧前照灯 左侧前照灯
