汽车电气设备构造与维修-项目二 电源系统

汽车电气设备构造与维修-项目二 电源系统

在发动机启动时，向起动机提供大 电流（汽油机200～600A、柴油机 有的高达1000A），同时向点火系 统及其他电气设备供电。
当发电机正常发电时，将发电 机剩余的电能转变为化学能储 存起来（进行充电）。Fra bibliotek.蓄电池的类型
目前汽车上常用的蓄电池是铅酸蓄电池，铅酸蓄电 池又可分为普通铅酸蓄电池、干荷电铅酸蓄电池、免 维护蓄电池等；电动汽车主要采用镉镍蓄电池、氢镍 蓄电池、锂蓄电池等。这里主要介绍铅酸蓄电池。
（7）加注孔盖
加注孔盖采用橡胶或塑料制成，旋在蓄电池盖的加注孔内。加注孔盖上设有通气孔，下端 有特制的隔板，其用于添加电解液和蒸馏水，以及测量电解液密度、温度和液面高度。
加注孔盖上的通气孔应经常保持畅通，使蓄电池内部的H2与O2排出，以防蓄电池过早损坏 或爆炸。若在孔盖上安装一个过滤器，还可以避免水蒸气逸出，减少水的消耗。
01
02
03
04
1.蓄电池电动势的建立
极板浸入电解液后，由于少量的活性物质溶解于电解液，产生了电极电位，并且由于正负极板的电极电位 不同而形成了蓄电池的电动势。在正极板处，少量的PbO2溶入电解液中，与水生成Pb（OH）4，再分离成四 价铅离子和氢氧根离子，即：
PbO2＋2H2O→Pb（OH）4
②确定充电电流
初充电过程分两个阶段进行。第一 阶段的充电电流约为额定容量的 1/15，充电至单格电池端电压达 2.4V，而且电解液放出气泡，再进 行第二阶段的充电。第二阶段的充 电电流为第一阶段的1/2，充电至 电解液剧烈放出气泡（沸腾），电 压和电解液密度在3h内稳定不变为 止。
③连接蓄电池
充电器的正极接蓄电池正极，充电 器负极接蓄电池负极，按两阶段充 电法充电。
Pb（OH）4→Pb4＋＋4OH-

汽车电气电路基础详解

汽车电气电路基础详解

项目九 汽车电气电路基础
习题：1～8
汽车电气设备与维修
项目九 汽车电气电路基础
载货解放汽车电源总开 关 汽车电气设备与维修
（2）点火开关 点火开关是汽车电路中最重要的开关，是各条电路分支的控 制枢纽。
项目九 汽车电气电路基础
图 点火开关的结构原理图
A-附件 M、B、C-电刷 L-锁住 OFF-断开 0N-运行 ST-起动 1-刮水器、洗涤器、电动门窗 2-仪表3-起动系、点火控制器 4-点火控制器5-点火线圈、安 全带报警灯 6-点火 线圈 7-空调系统、转向信号灯 8-交流发动机报警灯
汽车电气设备与维修
项目九 汽车电气电路基础
小 结
1、汽车导线可分为低压导线和高压导线两种。低压导线中又有普通导线、 屏蔽线、启动电缆和蓄电池搭铁电缆之分；高压导线由分为铜芯线和阻 尼线。 2、汽车常见的保险装置有熔断器、易熔线和断路器等。 3、继电器是利用小电流控制大电流以减小控制开关触点的电流负荷，有常 开继电器，常闭继电器和常开、常闭混合型继电器。 4、汽车开关是接通和切断电源和用电设备的。汽车开关主要有电源总开关、 点火开关和组合开关等 5、在了解汽车电路的基本特点，了解并熟悉所识读的车型的电路特点的基 础上，认真阅读图注、善于化整为零、牢记回路原则、注意控制装置的 初始状态、注意继电器的作用等是对汽车电路图识读的基本方法。 6、汽车电路的常见故障有断路（开路）、短路和接触不良等。 7、汽车电路故障诊断与检修的常用方法有：直观诊断法、检查电路保险装 置法、断路法、短路法、仪表法、替换法、仪器法等。
汽车电气设备与维修
项目九 汽车电气电路基础
线束包扎用波纹护套 管 生产线束用设备 和生产线
汽车电气设备与维修
项目九 汽车电气电路基础

最详细的汽车电气构造与全车线路的解读

最详细的汽车电气构造与全车线路的解读
• 当驾车者 使用速度 控制系统 时，车速 传感器将 车速信号 输入ECU， 再由ECU 输出指令 伺服电动 机控制发 动机喷油 量。电子 油门系统 也可以兼 容巡航控 制功能。
汽车电器主要组成部分
电子转向
汽车电器主要组成部分

汽车常用电子元件 电阻 通常分为固定电 阻、可变电阻和特 种电阻。 符号为R

汽车整车线路

汽车线束特点
（1）汽车上各电器的接线大多采用单线制；
（2）汽车上的两个电源发动机和蓄电池必须是并联的； （3）各用电设备都是并联的，受各自的开关控制；

汽车电气设备的全车线路一般包括以下几部分： （1）电源电路，也称充电电路。即电蓄电池、发电机、调节器 及工作状况指示装置组成的电路； （2）启动电路，即电起动机、启动断电器、启动开关及启动保 护装置组成的电路。 （3）点火电路，汽油发动机汽车特有的电路，即点火线圈、分 电器、电子点火控制器、火花塞及点火开关组成的电路。 （4）照明与灯光信号装置电路，即由前照灯、雾灯、示廓灯、 转向灯、制动灯、倒车灯等及其控制继电器和开关组成的电路； （5）仪表电路，即由仪表指示表、传感器、各种报警指示灯及 控制器组成的电路。 (6)辅助装置电路，由为提高车辆安全性、舒适性、经济性等各 种功能的电气装置组成的电路
汽车整车线路

电路控制与保护装置
电源总开关 组合开关
点火开关
灯光开关 车门主副控制开关
制动开关
汽车整车线路

电路控制继电器 为了减小控制开关触 点的电流负荷，获得 所需的控制功能，往 往根据需要在是电路 中设置一些继电器， 如启动动继电器、喇 叭继电器、前照灯继 电器、雾灯继电器等。 在与电路连接方式上， 继电器可分为接柱式 和插接式。

汽车电气设备线路

汽车电气设备线路

仪表灯 仪表指示灯 转向 转向灯
危机报 危险报警闪光灯 警 喇叭 喇叭及继电器 收音机 收· 放音机
Blue
Brown Dark blue Dark green Green Gray Clear Light blue
BLU.BL
BRN.BR DK BLU DK CRU GRN.G GRG.GR CLR.CL LT BLU
蓝色
棕色 深蓝 深绿 绿色 灰色 透明 浅色
Orenge
Pink Purple Red Tan Violet White Yellow
汽车电气设备线路
学习目标
1.汽车导线及线路 2.汽车开关· 保险· 继电器及连接器 3. 汽车电路图识读要领
导线的作用与结构
• 作用：连接汽车上各用电设备和控制件和 控制件，传递电流和信号。 • 结构：外层绝缘层· 导体· 屏蔽层
导线的颜色
线色 Black 常用缩写 BLK.B 中文 黑色 线色 Light green 常用缩写 LT GRN 中文 浅绿
ORG.O
PNK.P PPL.PP RED.R TAN.T VIO.V WHT.W YEL.Y
橙色
粉红 紫色 红色 褐色 粉紫 白色 黄色
汽车开关
• 作用：接通或断开电器设备工作电路的控 制作用。 • 开关分类：可旋转式· 推拉式· 压力式· 顶杆 式· 翘板式及组合式
保险
• 作用:用于电路或电器设备发射短路及过载， 自动切断电路，以防线束或电器设备烧坏。 • 分类：熔断器· 易熔线· 电路断路保护器
30
熔断器缩写字母及含义
缩写字母 +B IG`IGN ACC GAUGE或 MHARGE CHARGE PANEL TURN HAZ HORN RADIO 含义 电源 点火 附件 仪表 充电 保护电路 直流电源正极 点火开关控制 辅助电器 水温· 燃油· 油压开 关· 或指示灯 充电指示灯 缩写字母 STOP TALL HEAD FOG DEFOR DOME或 ROOM RR`FOR RR`A/C HEAD`RH HEAD`LH 含义 制动 尾灯 前照灯 雾灯 后窗除雾 顶灯 后雾灯 后空调 右前照灯 左前照灯 保护电路 制动灯 尾灯 前照灯 雾灯 后窗除雾 内照灯 后雾灯 后空调 右侧前照灯 左侧前照灯

《汽车电器设备构造与检修(第2版)》--第11章 汽车电气设备线路

《汽车电器设备构造与检修(第2版)》--第11章 汽车电气设备线路
③系统电路原理图分析方便。用局部汽车电路原理图表达某个汽车电气系 统的电路原理，全车电路原理图通常按系统布置，方便了系统电路原理分 析。
11.2.1 汽车电路图的种类
1）全车电路原理图 全车电路原理图如图11-23所示，有如下特点： ①在图上按各电气系统进行分区。 ②用电器符号表达各种电器部件。 ③电源线在图上方，搭铁线在图下方，电流方向自上而下。电路图中电器 串、并联关系清楚，易于识读。 ④各电器依据工作原理，在图中合理布局，使各系统处于相对独立的位置， 从而易于对各用电设备进行单独的电路分析。 ⑤各电器旁边标注电器名称及代码（如控制器件、继电器、过载保护器件、 用电器、铰接点及搭铁点等）。 ⑥所有开关及用电器均处于不工作的状态，例如点火开关是断开的，发动 机不工作，车灯关闭等。 ⑦导线标注有颜色和规格代码，有些车型还标注有该导线所属电器系统的 代码。根据以上标注，易于对照定位图找到该电器或导线在车上的位置。
用于多个控制器件控制同一用电器。
11.1.3 继电器
继电器的连接方式有接柱式和插接式两种。接柱式继电器触点容量可 做得较大，在国产车的起动电路、喇叭电路很常见，但是连接繁琐，正逐 渐为插接式继电器所取代。插接式继电器因安装方便、体积较小，在国外 和国产新型汽车上得到了广泛地应用。插接式继电器的外形和内部结构、 接线端子如图11-10所示。
颜色
茶 绿 红 黑
尺寸（mm）
0.3 0.5 0.85 1.25
心线结构
长度1m时的电 阻值（Ω）
连续通电电流 （A）
5s以内熔断时 的电流（A）
ф0.32×5股
0.0475
13
ф0.32×7股
0.0325
20
ф0.32×11股
0.0205

《汽车电器》课程教学大纲

《汽车电器》课程教学大纲

《汽车电器》课程教学大纲

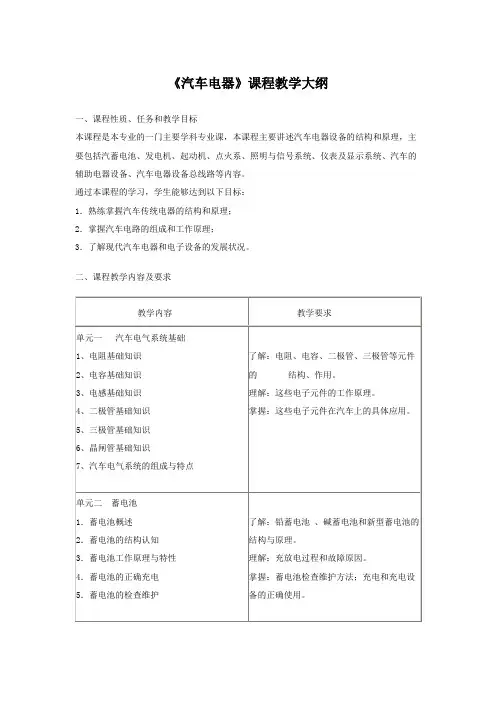

一、课程性质、任务和教学目标
本课程是本专业的一门主要学科专业课，本课程主要讲述汽车电器设备的结构和原理，主要包括汽蓄电池、发电机、起动机、点火系、照明与信号系统、仪表及显示系统、汽车的辅助电器设备、汽车电器设备总线路等内容。

通过本课程的学习，学生能够达到以下目标：
1．熟练掌握汽车传统电器的结构和原理；
2．掌握汽车电路的组成和工作原理；
3．了解现代汽车电器和电子设备的发展状况。

二、课程教学内容及要求
四、学时分配表
注：总学时超出（或少于）本大纲规定学时10%要另制定教学大纲。

五、教学方法和手段、考核
本课程采用课堂讲授与实验相结合，课堂教学采用幻灯片或挂图教学手段，并辅之以课堂讨论、提问和复习等方法，约占总学时的80%；实验教学安排在对应的章节后进行，约占总学时的20%。

本课程为考试课。

期末笔试占总成绩的80%，平时作业、课堂提问、小测验占总成绩的10％，实验占总成绩的10%。

六、教材及参考书
教材：《汽车电气设备构造与检修》魏冬至主编江苏科学技术出版社 2009年
参考书：《汽车电气系统结构与维修图解教程》谭本忠主编机械工业出版社 2008年
参考书：《汽车电气设备构造与维修》劳动和社会保障部教材办公室编写
中国劳动社会保障出版社 2005年。

汽车电气系统-汽车电路图 共55页

汽车电气系统-汽车电路图 共55页
第十章 汽车电气设备线路
10.1.1 分类
汽车电路图
汽车电气线路图 汽车传统（开关/继电器）控制电路原理图
汽车电子控制电路原理图 汽车电路原理图
汽车开关内部位置—电气连接关系图
汽车电路原理方框图
汽车电器定位图 汽车线束图 汽车线路定位图 汽车线路连接器插脚图 汽车接线盒（含熔丝盒、继电器盒）平面布置图
10.1.1 分类
3. 电路定位图
电路定位图用于指示各电 器及导线的具体位置。一般采 用绘制的立体图或实物照片的 形式，立体感强、能直观、清 晰地反映电器在车上的实际位 置，具有很高的实用价值。定 位图在某些车型中还有进一步 细化分类： ⑴ 汽车电器定位图 ⑵ 汽车线束图 ⑶ 汽车线路连接器插脚图 ⑷ 汽车接线盒（含熔丝盒、继 电器盒）平面布置图
米 切 尔 （ Mitchrll）
公司是北美著名的汽车
维修资料供应商，其汽
4．
车书籍产品占北美市场
米
的70%，数据库光盘产品
切 尔
占北美市场的50%，中国 车检中心在2019年与米 切尔公司签定了数据库
电
转让许可合同，并建造
⑶ 汽车线路连接器 插脚图 确定连接器 内各导线连接位 置。 ----电动后视镜 连接器插脚图。
10.1.1 分类
⑷ 汽车接线盒（含 熔丝盒、继电器 盒）平面布置图 确定熔丝、 继电器等具体安 装方位。
10.1.2 各车系电路原理图的特点
1．横坐标式电路图
该模式的电路图在最下端 通过编号坐标标注图中各线路 的位置，各线路平行排列，每 条线路对准下框线上的一个编 号。图中一般不允许横向交叉 跨度较大的走线，横向连接的 走线采用断口标注的方式表示， 即线路断口处标注为与之相连 的另一段线路所在图中的位置 编号。主要以德国大众车系为 主，目前主要国产品牌轿车如 桑塔纳、捷达、宝来、波罗、 帕萨特、奇瑞、奥迪、红旗等 均采用该方式的电路图。

汽车电气系统-课程标准

汽车电气系统-课程标准

汽车电气系统-课程标准汽车电气系统课程标准2011年5月1日《汽车电气系统》课程标准一、课程的性质与任务《汽车电气系统》课程是汽车保险专业的一门专业课，讲述汽车传统电器设备和新型电器设备的结构、原理及应用知识。

主要包括：蓄电池、发电机、起动机、点火系统、照明与信号系统、仪表系统、安全舒适系统等。

通过本课程的学习，使学生掌握各种汽车电器与电子设备的功能、基本结构、工作原理、使用特性，了解常见故障诊断与排除方法等。

课程目标为（一）专业能力1.了解蓄电池、发电机的结构，掌握蓄电池、发电机的工作原理2.了解起动机的结构和工作原理3.掌握点火系的结构和故障诊断4.掌握照明系统的组成及电路工作原理5.了解汽车仪表和报警系统组成及电路工作原理6.了解安全与舒适系统的组成，掌握安全与舒适系统电路工作原理7.掌握汽车空调的组成及各部分原理9.学会读懂汽车全车电路10.具有初步的汽车电器设备故障诊断的能力（二）关键能力1. 获取信息：能够从较复杂的任务中获取关键信息，并熟练地应用先进手段获得解决任务地信息；2. 自主学习：能够自主学习并掌握新知识、新技能；3. 解决问题：能够自主正确分析问题，并能提出解决方案；4. 负责耐劳：能够在一定目标下，负责、踏实、稳定、注重质量地完成比较脏累地工作任务；5. 人际沟通：具有较复杂地书面和口头表达能力；6. 团队合作：能够与他人协作完成较复杂的工作任务。

二、课程设计思路1.课程开发过程按照资讯、决策、计划、实施、评价、总结六步工作法开展，注重工作过程系统化、完整化。

2.充分发挥校企合作办学优势，聘请企业人员参与课程建设的全过程，根据需要，部分教学安排在企业实施，由企业人员指导，体现出课程设计、实施的开放性。

3.课程设计注重综合职业能力培养，即专业能力、方法能力、社会能力与个人能力的培养，要体现出职业性。

4.课程开发有两个基本要素：其一是课程内容的选择；其二是教学方法的选择。

在内容选择上，要注重与实际应用相一致，从企业中来，到企业中去，学生会提高学习兴趣，学以致用。

汽车电路识图[4]

汽车电路识图[4]

导线的截面积： 2。
2 的导线只用单色线〔但电源线可增加使用主 色为红色，辅色为白或线
2、线束：为使全车线路规整，安装方便及保护导线的 绝缘，汽车上的全车线路除高压线、蓄电池电缆和起 动机电缆外，一般将同区域的不同规格的导线用棉纱 或薄聚氯乙烯带缠绕包扎成束，称为线束。
断路器
四、常用装置
1 点火开关 点火开关是汽车电路中最重要的开关，是各条电路
分支的控制枢纽，是多档多接线柱开关。 主要功能：锁住转向盘转轴〔Lock〕,接通点火仪 表指示等〔ON或IG〕，起动(ST或Start)挡，附件 挡〔Acc主要是收放机专用〕，假如用于柴油车则增 加(HEAT)挡。其中起动、预热挡因为工作电流很大， 开关不易接通过久，所以这两挡在操作时必须用手 抑制弹簧力，扳住钥匙，一松手就弹回点火挡，不 能自行定位，其他挡均可自行定位。点火开关的构 造及表示方法如以下图所示。
点火开关
2 继电器
继电器是利用电磁或机电原理或其他方法 〔如热电或电子〕，实现自动接通或切断一对 或多对触点，以完成用小电流控制大电流以减 小控制开关触点的电流负荷。
继电器通常分为：常开〔N.O〕继电器，常闭 〔N.C〕继电器和常开、常闭混合型继电器。 其外形与内部原理如下图，继电器的每个插脚 都有标号，与中央接线盒正面板的继电器插座 的插孔标号相对应。
汽车电路识图[4]
一、汽车电器设备特点
〔1〕低压供电——汽车用电源电压有12V和24V 两种。将来可能开展成为42V电气系统。
〔2〕直流电源——主要从蓄电池充电角度来考 虑；
〔3〕单线制——汽车上所有用电设备是并联的， 汽车发动机、底盘等金属机体，作为各种电器 的公用电路，由用电器到电源只需一条导线；
线束的安装：

第1章 汽车电气系统概述

第1章 汽车电气系统概述

铜芯电
线截面 积
0.5
0.7 5
1.0
1.5
2.5
4
（mm2）
6
10 16
25
35
50
载流量 （60%）
7.5
9.6
11. 4
14. 19. 25.
4
2
2
33
45
63
82. 5
10 2
12 9
载流量 （100 %）
12. 5
16
19
24
32
42
55
75
10 5
13 8
17 0
21 5
1.2.1 汽车线束
3、配电装置
综合配电盒（箱） 继电器 、保险装置、插接器
电路开关 导线线束等
1.1 汽车电气系统的特点
1．单线制 2．负极搭铁 3．两个电源 4．用电设备并联 5．低压直流供电
1.1 汽车电气系统的特点
1．单线制
所谓单线制，就是利用汽车发动机和底盘、车身等金属机件作为各种用电 设备的共用连线（俗称搭铁），而用电设备到电源只需另设一根导线。任何一 个电路中的电流都是从电源的正极出发，经导线流入到用电设备后，通过金属 车架流回电源负极而形成回路。采用单线制不仅可以节省材料（铜导线），使 电路简化，而且便于安装和检修，降低故障率。但在一些不能形成可靠的电气 回路或需要精确电子信号的回路，采用双线。
1.2.1 汽车线束
2. 汽车线束
为使全车线路规整，安装方便及保护导线的绝缘，汽车上的全 车线路除高压线、蓄电池电缆和起动机电缆外，一般将同区域的不 同规格的导线用棉纱或薄聚氯乙烯带缠绕包扎成束，称为线束。
1.2.1 汽车线束

汽车电气设备构造与维修2

汽车电气设备构造与维修2

汽车电气设备构造与维修2汽车电气设备简介汽车电气设备是指汽车中所有与电力相关的配件和装置，包括但不限于电池、发电机、起动机、点火系统、车灯、警报器、音响、导航、电控系统等。

汽车电气系统的稳定性和可靠性对整车的性能和安全具有极为重要的影响。

汽车电气设备结构电池汽车电池是汽车电气设备中最基本的部件，其主要功能是提供起动能量和电力供应。

常见的汽车电池为铅酸蓄电池，它由数个电池单体组成，每个单体都具有6个电池板。

发电机汽车发电机是汽车电气设备中的电源之一，负责为整车电子设备供电。

发电机通过对旋转的转子施加电磁场，使得车载交流电转化为直流电蓄存于电池中，以供车辆使用。

起动机汽车起动机用于启动发动机，它通过驱动发动机的曲轴提供控制信号来启动发动机。

起动机常见的故障包括电池电量不足、电机故障、继电器故障、线路损坏等。

点火系统汽车点火系统用于点燃发动机混合气，使发动机正常工作。

点火系统的主要部件包括点火线圈、火花塞、点火时间、点火控制器等。

车灯汽车车灯是汽车电气设备中最常见的部件之一，包括前大灯、后尾灯、雾灯等。

车灯常见的故障包括电源电量不足、灯泡烧坏、灯座腐蚀、线路损坏等。

警报器汽车警报器用于发出声响警示，以便提醒驾驶员或其他道路参与者。

警报器常见的故障包括线路故障、音圈损坏、共鸣腔损坏等。

音响汽车音响包括收音机、CD机、MP3等设备，它们通常由放大器和音箱组成。

音响常见的故障包括放大器烧坏、音箱破裂、线路松动等。

导航汽车导航系统用于导航和路径规划，它的构成包括GPS模块、地图软件、显示屏等。

导航设备常见的故障包括GPS信号不稳、显示屏损坏、软件出错等。

电控系统汽车电控系统用于控制发动机、车身和零部件的各项功能，它通常由ECU、传感器和执行器组成。

电控系统常见的故障包括ECU出错、传感器失灵、执行器故障等。

汽车电气设备维修汽车电气设备是整车电气系统的重要组成部分，其稳定性和可靠性对汽车的性能和安全具有极为重要的影响。

《汽车电气设备》课件

《汽车电气设备》课件
冷凝器
冷凝器是空调系统中的散热器， 它能够将压缩机压缩后的高温、 高压制冷剂中的热量排放到外部 环境，使制冷剂降温并液化。
空调系统的控制元件
蒸发器温度传感器
蒸发器温度传感器能够感知蒸发器的 温度，从而控制压缩机的运转，防止 蒸发器结霜或结冰。
空调压力传感器
空调压力传感器能够感知制冷系统的 压力，从而控制压缩机的运转，保持 系统压力的稳定。
电源系统电路的故障排除
蓄电池、发电机、启动开关、充电指 示灯等。
当充电指示灯亮起时，表示充电系统 有故障，需要检查发电机、蓄电池、 线路等是否正常工作。
电源系统电路的工作原理
当启动开关接通时，启动电流从蓄电 池通过启动机流入发动机，同时充电 指示灯熄灭，发电机开始工作，为蓄 电池充电。
03 汽车起动系统
由起动机、点火开关和 相关线路组成，用于启 动发动机。
照明系统
包括前照灯、雾灯、转 向灯等，提供照明和指 示功能。
仪表系统
包括各种仪表，如车速 表、发动机转速表、水 温表等，用于显示车辆 状态提供所需的电能。
安全保障
控制功能
通过各种传感器和执行器实现车辆的自动控 制和调节。
02
汽车电子显示装置的类型
汽车电子显示装置包括液晶显示屏、触摸屏、HUD抬头显示等类型。
03
汽车电子显示装置的工作原理
汽车电子显示装置通过接收来自各传感器和控制模块的数据，将车辆运
行状态和性能参数以数字、图像或动画等形式显示在屏幕上，为驾驶员
提供更加直观和全面的车辆信息。
06 汽车空调系统
制冷原理与制冷剂
闪烁功能
通过控制转向灯和危险报警灯的闪烁 频率，实现更好的警示效果。
位置指示器

汽车电气系统ppt课件

汽车电气系统ppt课件
柴油机的启动转速为150～300r/min。5KW(24V)
3)启动系的组成;
蓄电池、启动机、启动继电器、点火开关等。
3、启动方式
1）人力启动： 用手摇启动或绳索拉动。启动 方式最简单但不方便，常用于农用车。
2）电动机启动：用电动机作为机械动力 。启动 迅速，可重复使用，广泛使用。
3）辅助汽油机启动：只适用于大功率柴油发动机 的启动。
❖ 1. 触点振动式电压调节器
❖
利用触点开、闭的作用，在发电机转速变
化时，改变磁场电路的电阻，从而改变磁场电流
和磁场磁通的方法保持发电电压恒定。
❖ 2. 晶体管电压调节器
❖
利用晶体三极管的并关作用，控制发电
机电路的通、断，调节磁场电流和磁场的磁通，
在发电机转速变化时维持其端电压不变。
第三节 内燃机启动系
❖ 1. 启动定义;
❖
静止→运转
❖
方式;
❖
电动(电动机带动飞轮)
❖
手动(手摇启动爪转动)
2、启 动 条 件
1）启动转矩：
能够使曲转旋转的最低转矩称为启动转矩。启动 阻力矩与发动机压缩比、温度、机油粘度等有关。
2）启动转速：
能使发动机启动的曲轴最低转速称为启动转速。
在0～20℃时，
汽油机的启动转速为50～70 r/min，1.5KW (12V)
电解液
负极板
充电完毕:见下页
电动势与电解液比重的关系
第二节 交流发电机及调节器
❖正常状态:
❖
发电机对点火系及各用电设备供电外，
还对蓄电池充电。
❖一、交流发电机
❖ 1. 发电原理
发电机的转子为旋转磁场，磁场和定子绕组
之间产生相对运动，在三相绕组中产生正弦交 流电动势。通过改变磁场线圈电流的大小，即 可控制交流发电机的输出电压的高低。

汽车电气系统基础知识

汽车电气系统基础知识
所谓用电设备并联，就是指汽车上的各种用电设备都采用并 联方式与电源连接，每个用电设备都由各自串联在其支路中的 专用开关控制，互不产生干扰。 5．低压直流供电
汽车电气设备采用低压直流供电，柴油车大多采用24伏直流 供电，汽油车大都采用12伏直流电压供电。
1.2 汽车电气设备电路 组成
•
汽车电气系统主要由电源、
行驶途中的应急修理，可用细导线代替熔断器。一旦 到达目的地或有新熔断器时，应及时换上。 注：⑴ 更换熔断器，一定要用与原规定相同的熔断器。汽 车上增加用电设备时，不要随意改用容量大的熔断器， 最好另外再安装熔断器。 ⑵ 熔断器熔断，必须真正找到故障原因，彻底排除隐患。 ⑶ 熔断器支架与熔断器接触不良会产生电压降和发热现 象。如发现支架有氧化现象或脏污必须及时清理。
同一种车型的线束在制造厂里按车型设计制造好后， 用卡簧或绊钉固定在车上的既定位置，其抽头恰好在各 电气设备接线柱附近位置，安装时按线号装在其对应的 接线柱上。各种车型的线束各不相同，同一车型线束按 发动机、底盘和车身分多个线束。
1.2.2 开关装置
图1.3
汽车上所有用 电设备的接通和 停止，都必须经 过开关控制。对 开关的要求是坚 固耐用、安全可 靠、操作方便、 性能稳定。
为保证一定的机械强度，一般低压导线截面积不小于 0.5mm2。
1.2.1 汽车线束
• 1. 汽车用电线
• ⑴ 导线截面积的正确选择 • 下表为各种铜芯导线标称截面积的允许载流量。
铜芯电线
截面积
0.5
（mm2）
0.7 5
1.0
1.5
2.5
4
6
10
16
25
35
50
载流量 （60%）

识读汽车主要电气系统电路图

识读汽车主要电气系统电路图

三、点火开关直接控制的起动系统
· 在一些起动机功率小于1.2kW的轿车 电路中， 能够见到由点火开关直接控制的 起动电路，点火开关在起动挡直接控制起 动机的吸拉、 保持线圈。
· 例如，捷达轿车的起动系统电路，如 图2-3所示。
· 在一些车辆中，为了防止发动机在运 转中误操作起动机，在点火锁中设有防重 复起动的锁定装置。
· 图2-3所示为捷达轿车电源系统电路。
· 发电机的工作电路：点火开关处于点 火挡（I挡）时，发电机励磁电路的工作电 流由蓄电池正极经点火开关触点30与15到 充电指示灯，再经发电机D＋励磁绕组、 电压调节器到蓄电池负极，形成回路。
· 此时充电指示灯亮，并在发电机的转 子铁心中产生磁场，发电机处于他励状态。
· 高压电流i2用虚线表示，流过的路径为： 点火线圈次级绕组W2→“开关”端子→附加 电阻→“＋开关”端子→点火开关→电流 表→蓄电池→搭铁→火花塞旁电极→中心 电极→配电器旁电极→分火头→次级绕组。
· 由此可见，点火系统有两个电路：初 级电流il流经的电路称为低压电路或初级电 路，而高压电流流经的电路称为高压电路。
· 发动机起动后，在曲轴皮带轮的带动 下，转子旋转，于是在发电机定子的三相 绕组中产生交流电，然后通过硅二极管整 流后在B＋和D＋端输出直流电。
· 发电机发电后， 励磁电流由发电机自 身提供，进入自励状态。
· 同时由于D＋点电位升高后，充电指 示灯的两端电位比较接近，此时，充电指 示灯应熄灭。
· 如果在行车过程中充电指示灯点亮， 说明发电机没有发电，应及时进行检修。
· 信号系统主要由转向信号、倒车信号、 制动信号、喇叭信号等组成。
一、转向信号
· 转向信号由转向灯开关、闪光器、转 向信号灯、转向指示灯等组成。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

熔断器为一次性器件， 使 用须注意： 1)熔断器熔断后，必须先 查找故障原因。并彻底排 除。 2)更换熔断器时，一定要 与原规格相同，特别不能 使用比规定容量大的熔断 器，否则将失去保护作用。
2020/1/18
17
第二节 汽车开关、 电路保护装置及继电器
二、电路保护装置 1．熔断器 熔断器集中装在熔断器盒 ( 中央配线盒) 内，熔断器盒
2020/1/18
12
第二节 汽车开关、 电路保护装置及继电器
一、汽车开关
2 ．点火开关 若电阻晶片的电阻 值与电子钥匙解码 器中存储的电阻值 不一致，电子钥匙 解码器便禁止起动 机工作，尽管锁体 已经转到了起动位 置，发动机仍然不 能起动。
2020/1/18
13
第二节 汽车开关、 电路保护装置及继电器
进气高空管低20雾前调20预器卸危音/电灯风冷继1/热荷险电18器继窗继却电继继报继灯喇电刮电液器电电警电继叭器水器不器及器电继洗足转器涤报向警
19
第二节 汽车开关、 R为空用用位于于单连个接插双头音（电主喇要叭用等于进气管 预线热束器，的插加件热为电灰阻色的电源） 电路保护装置及继电器
二、电路保护装置 1．熔断器
的电路中都需要电路保护装置。 当电路中的电流超过规定值时，保护装置可自动将电路
切断，防止烧坏电路中导线和电 器设备。常用的电路保护装置有熔断器、易熔线和断路
器等。
2020/1/18
16
第二节 汽车开关、 电路保护装置及继电器
二、电路保护装置 1．熔断器 熔断器是最普
通的电路保护装置。
其保护元件是熔丝，串联 在其所保护的电路中。
了像普通钥匙那样必须与锁体匹配之外，其晶片电阻值
还要与起动机电路相匹配。
2020/1/18
11
第二节 汽车开关、 电路保护装置及继电器
一、汽车开关
2 ．点火开关 当点火钥匙插入锁体时， 电阻晶片与电阻检测触头接 触。当锁体转到 ST 挡时，电 阻晶片的电阻值输送到电子 钥匙解码器。若电阻晶片的 电阻值与电子钥匙解码器中 存储的电阻值一致，则起动 机工作，同时，起动信号送给发动机ECU ，发动机ECU 控制燃油喷射及点火系统，完成发动机的起动。
通常位于仪表台里面或仪表台下面的围板上、发动机罩 下，如HONDA Accord( 本田雅阁)仪表台下方和发动机 罩下熔断器盒的位置。
2020/1/18
18
第二节 汽车开关、 电路保护装置及继电器
二、电路保护装置 1．熔断器
HONDA Accord( 本田雅阁) 熔断器的规格及控制内容见 P254 表9-1 和P255 表9-2 所示；桑塔纳轿车熔断器盒正 面的布置(仪表台左下侧)如图：
5
第一节 汽车导线、线束及插接器
2. 线束 将汽车各电器之间的导线按最短路径
排列，并用绝缘带把同一路径的若干导 线包扎成束，称为线束。 3. 线束分类 发动机线束、仪表线束、车身线束等。
2020/1/18
6
第一节 汽车导线、线束及插接器
4. 插接器 （1）用途：分线束与分线束之间、线束与用电设备之间 线束与开关之间的连接采用插接器。 （2）要求：插接器不能松动、腐蚀。 （3）措施：为保证连接可靠，插接器上设有锁紧装置； 为不插错，插 接器制成不同 规格、形状。
一、汽车开关
3 ．组合开关 组合开关将灯
光开关(前照灯开 关、变光开关) 、 转向灯开关、紧 急报警灯开关、 刮水器／清洗器 开关等组合为一 体，它是一个多 功能开关，安装 在便于驾驶员操 纵的转向柱上。
2020/1/18
14
2020/1/18
15
第二节 汽车开关、 电路保护装置及继电器
二、电路保护装置 为防止电路中导线或电器设备过载，在每个用电设备
桑塔纳轿车熔断器盒反面的布置(仪表台左下侧) ：
用用边用线于束插于线束于束仪，件连束，连，表插为接，插接插板件蓝发插车件仪件线为色动件辆为表为束红机为后黑板白，色室黄右部色线色左色边线
2020/1/18
3
第一节 汽车导线、线束及插接器
1. 导线颜色
截面积在 4mm 2以上 的采用单色线， 4mm 2 以下的采用花线。
2020/1/18
4
第一节 汽车导线、线束及插接器
1. 导线截面积
截面积由所接用电设备的电流值确定，为保证 有足够的机械强度，规定不小于 0.5mm 2以上
2020/1/18
第12章 汽车电气设备线路
第一节 第二节 第三节
汽车导线、线束及插接器 汽车开关、电路保护装置及继电器 汽车电路图及实例
2020/1/18
1
第12章 汽车电气设备线路
? 汽车电系特点： ? 1、单线制：汽车底盘、发动机
等金属机体作为公用导线。 ? 2、低压、直流 ：汽油车—12V
柴油车—24V ? 3、并联 ? 4、负极搭铁
2020/1/18
2
第12章 汽车电气设备线路
全车电路图：将电源系、起动系、点火系、照明 信号系、仪表与电子显示装置、电子控制装置 及辅助电器装置等全车电路设备，用标准电器 符号，按照它们各自的工作特性及相互之间的 内在联系，通过开关、熔体、继电器（或电子 控制单元）及导线连接起来。
系统电路图：仅涉及单个系统的电路图。
2020/1/18
7
第二节 汽车开关、 电路保护装置及继电器
一、汽车开关 在汽车电路中，各用电设备或独立的电源系中
都设有单独的控制开关，如灯光开关、变光开关、 刮水器开关、洗涤器开关、转向灯开关、紧急报 警开关、空调开关、倒车灯开关、制动开关、电 喇叭开关等。
1.电源开关 用于切断蓄电池与外电路的连接，以防止汽 车停驶过程中蓄电池经外电路漏电。电源开关主 要有闸刀式和电磁式两种。
2020/1/18
8
第二节 汽车开关、 电路保护装置及继电器
一、汽车开关
2 ．点火开关
当发动机起动后， 电刷便转到“ ON ”位 置，此时，电刷 M 、B、 C 的输出情况如图所示。 在电刷C 的端子A 和 ON 之间的跨接线，表 示它所接的附件在点 火开关的电刷处于 “ON ”和“A ”位置， 并且均可开动。
2020/1/18
9
2020/1/18
10
第二节 汽车开关、 电路保护装置Байду номын сангаас继电器
一、汽车开关
2 ．点火开关 有些轿车的钥匙采用了
电子钥匙，具有防盗功能。
图示为美国GM 汽车公司采
用的电子钥匙防盗系统。
其原理是：电子钥匙上装
有一个电阻晶片。每把钥
匙所用的电阻晶片有一特
定的阻值，其范围在380 —12300 Ω之间。点火钥匙除
