第 1 页 共 2 页 无铅焊锡熔点
【实用版】
目录
一、无铅焊锡的熔点概述
二、无铅焊锡与有铅焊锡熔点的比较
三、无铅焊锡的优点和应用
四、无铅焊锡的环保意义
正文
一、无铅焊锡的熔点概述
无铅焊锡是一种不含有铅的焊接材料，主要以锡、银、铜等元素组成。目前，最常用的无铅焊锡为锡 -3.0 银 -0.5 铜，其熔点在 217-219 摄氏度之间。在再流焊过程中，可操作的最低工艺温度应为液相温度加 10
摄氏度，这就比锡铅共晶焊料的熔点高出 40 摄氏度。
二、无铅焊锡与有铅焊锡熔点的比较
有铅焊锡的熔点在 183-245 摄氏度之间，具体熔点随含锡量的减少而逐步增加。常见的有铅锡成分为 63% 锡和 37% 铅，其熔点为 183-185
摄氏度。而无铅焊锡的熔点为 217-227 摄氏度，低温锡线的熔点为 138
摄氏度。可以看出，无铅焊锡的熔点普遍高于有铅焊锡。
三、无铅焊锡的优点和应用
1.优点
无铅焊锡的熔点更高，使得焊接过程中的温度控制更加严格，降低了焊接不良的风险。同时，无铅焊锡不含有铅这种持久性污染物，更加环保。
2.应用
无铅焊锡广泛应用于电子产品的焊接，尤其是对环保要求较高的领域， 第 2 页 共 2 页 如医疗设备、食品加工设备等。此外，无铅焊锡还应用于航空航天、汽车制造等高强度、高温度环境下的产品制造。
四、无铅焊锡的环保意义
铅是一种持久性污染物，在自然环境中不能为生物代谢所分解。无铅焊锡的使用有助于减少铅对环境的污染，保护生态环境和人类健康。

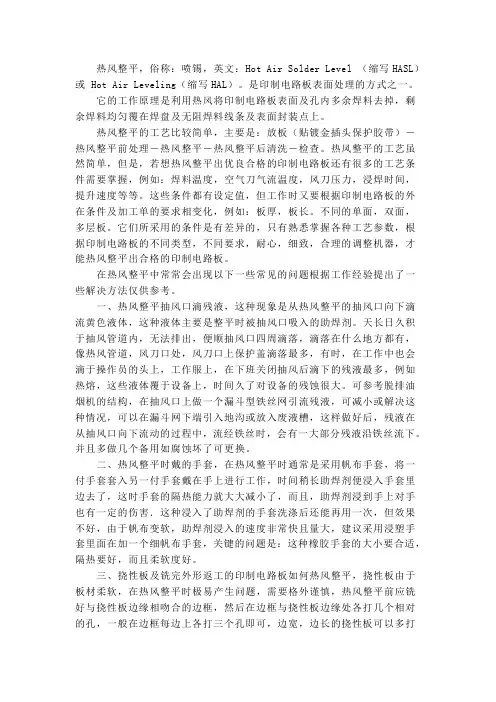

热风整平，俗称：喷锡，英文：Hot Air Solder Level （缩写HASL）或 Hot Air Leveling（缩写HAL）。是印制电路板表面处理的方式之一。
它的工作原理是利用热风将印制电路板表面及孔内多余焊料去掉，剩余焊料均匀覆在焊盘及无阻焊料线条及表面封装点上。
热风整平的工艺比较简单，主要是：放板（贴镀金插头保护胶带）－热风整平前处理－热风整平－热风整平后清洗－检查。热风整平的工艺虽然简单，但是，若想热风整平出优良合格的印制电路板还有很多的工艺条件需要掌握，例如：焊料温度，空气刀气流温度，风刀压力，浸焊时间，提升速度等等。这些条件都有设定值，但工作时又要根据印制电路板的外在条件及加工单的要求相变化，例如：板厚，板长。不同的单面，双面，多层板。它们所采用的条件是有差异的，只有熟悉掌握各种工艺参数，根据印制电路板的不同类型，不同要求，耐心，细致，合理的调整机器，才能热风整平出合格的印制电路板。
在热风整平中常常会出现以下一些常见的问题根据工作经验提出了一些解决方法仅供参考。
一、热风整平抽风口滴残液，这种现象是从热风整平的抽风口向下滴流黄色液体，这种液体主要是整平时被抽风口吸入的助焊剂。天长日久积于抽风管道内，无法排出，便顺抽风口四周滴落，滴落在什么地方都有，像热风管道，风刀口处，风刀口上保护盖滴落最多，有时，在工作中也会滴于操作员的头上，工作服上，在下班关闭抽风后滴下的残液最多，例如热熔，这些液体覆于设备上，时间久了对设备的残蚀很大。可参考脱排油烟机的结构，在抽风口上做一个漏斗型铁丝网引流残液，可减小或解决这种情况，可以在漏斗网下端引入地沟或放入废液槽，这样做好后，残液在从抽风口向下流动的过程中，流经铁丝时，会有一大部分残液沿铁丝流下。并且多做几个备用如腐蚀坏了可更换。
二、热风整平时戴的手套，在热风整平时通常是采用帆布手套，将一付手套套入另一付手套戴在手上进行工作，时间稍长助焊剂便浸入手套里边去了，这时手套的隔热能力就大大减小了，而且，助焊剂浸到手上对手也有一定的伤害．这种浸入了助焊剂的手套洗涤后还能再用一次，但效果不好，由于帆布变软，助焊剂浸入的速度非常快且量大，建议采用浸塑手套里面在加一个细帆布手套，关键的问题是：这种橡胶手套的大小要合适，隔热要好，而且柔软度好。

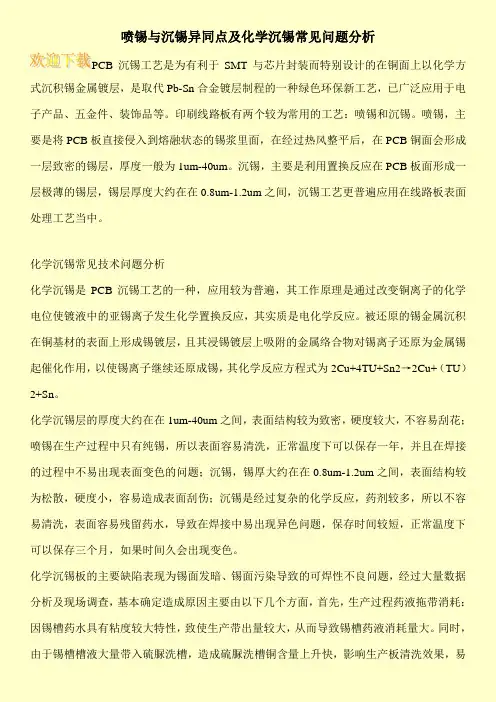

喷锡与沉锡异同点及化学沉锡常见问题分析
PCB沉锡工艺是为有利于SMT与芯片封装而特别设计的在铜面上以化学方式沉积锡金属镀层，是取代Pb-Sn合金镀层制程的一种绿色环保新工艺，已广泛应用于电子产品、五金件、装饰品等。印刷线路板有两个较为常用的工艺：喷锡和沉锡。喷锡，主要是将PCB板直接侵入到熔融状态的锡浆里面，在经过热风整平后，在PCB铜面会形成一层致密的锡层，厚度一般为1um-40um。沉锡，主要是利用置换反应在PCB板面形成一层极薄的锡层，锡层厚度大约在在0.8um-1.2um之间，沉锡工艺更普遍应用在线路板表面处理工艺当中。
化学沉锡常见技术问题分析
化学沉锡是PCB沉锡工艺的一种，应用较为普遍，其工作原理是通过改变铜离子的化学电位使镀液中的亚锡离子发生化学置换反应，其实质是电化学反应。被还原的锡金属沉积在铜基材的表面上形成锡镀层，且其浸锡镀层上吸附的金属络合物对锡离子还原为金属锡起催化作用，以使锡离子继续还原成锡，其化学反应方程式为2Cu+4TU+Sn2→2Cu+（TU）2+Sn。
化学沉锡层的厚度大约在在1um-40um之间，表面结构较为致密，硬度较大，不容易刮花；喷锡在生产过程中只有纯锡，所以表面容易清洗，正常温度下可以保存一年，并且在焊接的过程中不易出现表面变色的问题；沉锡，锡厚大约在在0.8um-1.2um之间，表面结构较为松散，硬度小，容易造成表面刮伤；沉锡是经过复杂的化学反应，药剂较多，所以不容易清洗，表面容易残留药水，导致在焊接中易出现异色问题，保存时间较短，正常温度下可以保存三个月，如果时间久会出现变色。
化学沉锡板的主要缺陷表现为锡面发暗、锡面污染导致的可焊性不良问题，经过大量数据分析及现场调查，基本确定造成原因主要由以下几个方面，首先，生产过程药液拖带消耗：因锡槽药水具有粘度较大特性，致使生产带出量较大，从而导致锡槽药液消耗量大。同时，由于锡槽槽液大量带入硫脲洗槽，造成硫脲洗槽铜含量上升快，影响生产板清洗效果，易
无铅焊锡与有铅焊锡对比
有铅焊锡与无铅焊锡的区别如下：
1、从锡外观光泽色上看：
有铅焊锡的表面看上去呈亮白色；
无铅焊锡则是淡黄色的。
2、从金属合金成份来分：
有铅焊锡是含锡和铅二种主要金属元素（如：Sn63Pb37、Sn50Pb50等）；
无铅焊锡则是基本不含铅的（欧盟ROHS标准是含铅量小于1000PPM，日本标准是小于500PPM），无铅焊锡一般含有锡、银或铜金属元素。
3、从用途上来分：
有铅焊锡用于有铅类产品的焊接，它所用的工具和元器件均为有铅的。
无铅焊锡用于无铅的出口欧美等国家的产品焊接，它所用的工具和元器件一定是无铅的。
4、如用手擦的方法来区分的话：有铅的会在手上留有黑色痕迹，无铅则有淡黄色痕迹，因为无铅一般含有铜金属。
5、无铅焊锡溶点范围从217℃到226℃。
