垫板冲压模具课程设计
适用标准文案
垫板冲压模具课程设计
1 冲裁模设计题目
如图 1 所示零件：垫扳
生产批量：大量量
资料： 08F t=2mm
设 计 该 零 件 的 冲 压 工 艺 与 模 具
2 零件的工艺剖析
2.1 构造与尺寸
该零件构造简单 , 形状对称。
硬钢资料被自由凸模冲圆形孔 , 查《冷冲压工艺及模具设计》表 3-8, 可知该工件冲孔的最小尺寸为 1.3t, 该工件的孔径为 : Φ6>1.3t=1.3 ×2=2.6 。
因为该冲裁件的冲孔边沿与工件的外形的边沿不平行 , 故最小孔边距不该小
出色文档 垫板冲压模具课程设计
适用标准文案
于资料厚度 t, 该工件的空边距 (20)>t=2,(10)>t=2, 均适合于冲裁加工。
2.2 精度
零件内、外形尺寸均未标明公差 , 属自由尺寸 , 可按 IT14 级确立工件尺寸的
公差 , 经查表得 , 各尺寸公差分别为：
零件外形 :58 0 0 0 0 0
0.74 ，38
0.62 , 300.52 ,16 0. 43 , 8 0.36
0.30
零件内形 :6 0
孔心距 :18 ±0.215,
利用一般冲裁方式能够达到零件图样要求。
2.3 资料
08F，属于碳素构造钢 , 查《冷冲压工艺及模具设计》 附表 1 可知抗剪强度τ
=260MPa,断后伸长率 =32％。此资料拥有优秀的塑性和较高的弹性 , 其冲裁加工性能好。
依据以上剖析 , 该零件的工艺性较好 , 能够进行冲裁加工。
3 确立冲裁工艺方案
该零件包含落料、冲孔两个基本工序，能够采纳以下几种工艺方案：
(a) 先落料，再冲孔，采纳单工序模生产；
(b) 采纳落料——冲孔复合冲压，采纳复合模生产；

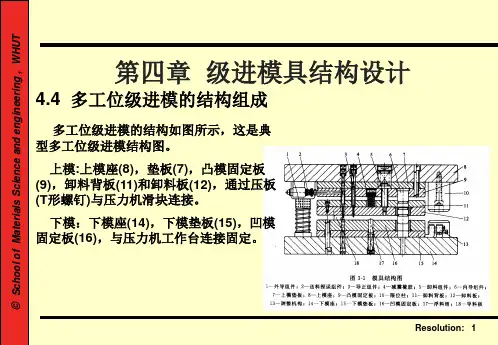

(c) 用冲孔——落料连续冲压，采纳级进模生产。

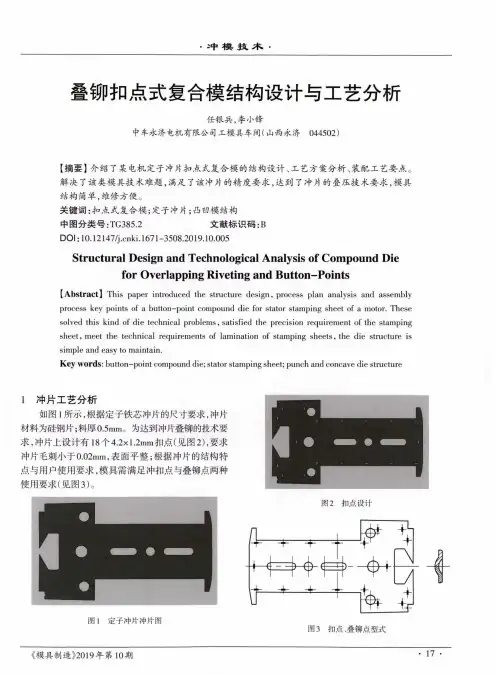

•冲模技术.叠钏扣点式复合模结构设计与工艺分析任银兵，李小锋中车永济电机有限公司工模具车间（山西永济044502）【摘要】介绍了某电机定子冲片扣点式复合模的结构设计、工艺方案分析、装配工艺要点。 解决了该类模具技术难题，满足了该冲片的精度要求，达到了冲片的叠压技术要求，模具 结构简单，维修方便。关键词：扣点式复合模;定子冲片；凸凹模结构中图分类号:TG385.2 文献标识码:BDOI：10.12147/ki.l671-3508.2019.10.005Structural Design and Technological Analysis of Compound Die for Overlapping Riveting and Button-Points[Abstract] This paper introduced the structure design, process plan analysis and assembly process key points of a button-point compound die for stator stamping sheet of a motor. These solved this kind of die technical problems, satisfied the precision requirement of the stamping sheet, meet the technical requirements of lamination of stamping sheets, the die structure is simple and easy to maintain.Key words： button-point compound die; stator stamping sheet; punch and concave die structure1冲片工艺分析如图1所示，根据定子铁芯冲片的尺寸要求,冲片 材料为硅钢片;料厚0.5mm。为达到冲片叠钢的技术要 求,冲片上设计有18个4.2x 1,2mm扣点（见图2）,要求 冲片毛刺小于0.02mm,表面平整;根据冲片的结构特 点与用户使用要求，模具需满足冲扣点与叠钏点两种 使用要求（见图3）。
