快恢复二极管

mbr0520二极管参数MBR0520是一款超快恢复二极管，常用于电源供应、充电器、LED驱动电路等多种应用。

该二极管具有以下参数：1. 正向电压降（VF）：通常为0.38V到0.47V。

正向电压降是指当二极管处于正向偏置状态时，通过二极管的电流所经过的电压降。

2. 反向漏电流（IR）：通常为几十微安到几百微安。

反向漏电流是指当二极管处于反向偏置状态时，从P端流向N端的电流。

3. 最大反向工作电压（VR）：通常为20V。

最大反向工作电压是指二极管可以承受的最大反向电压。

4. 最大正向工作电流（IF）：通常为0.5A。

最大正向工作电流是指通过二极管时能够承受的最大电流。

5. 正向电导（FORWARD CONDUCTANCE）：正向电导是指当二极管处于正向偏置状态时，通过二极管的电流与正向电压降之间的关系。

正向电导越大，表示能够更好地导电。

6. 瞬态热阻（Junction-to-Ambient Thermal Resistance）：该参数表示二极管从结温度到环境温度之间的温度差。

较低的瞬态热阻意味着二极管在工作时可以更有效地散热。

7. 反向恢复时间（Reverse Recovery Time）：反向恢复时间是指当二极管从正向偏置状态转换到反向偏置状态时所需的时间。

MBR0520的反向恢复时间通常为15纳秒。

8. 封装类型：MBR0520通常以SOD-523封装形式出现。

这种封装非常紧凑，适合于小尺寸电子器件的设计。

总结：MBR0520是一款具有快速恢复时间和低反向漏电流的二极管。

它的封装形式紧凑，适合于小型电子器件的设计。

该二极管可以承受高达20V的最大反向工作电压，并能够传导最大0.5A的正向工作电流。

它的正向电导较大，能够有效地导电。

此外，MBR0520的反向恢复时间较短，约为15纳秒。

这使得该二极管在许多高频应用中非常有用，例如电源供应、充电器和LED驱动电路。

对于需要高速、高效、低功耗的电子器件设计来说，MBR0520是一个值得考虑的选择。

超快恢复二极管串联式
超快恢复二极管（Fast Recovery Diode，简称FRD）是一种特殊的二极管，采用串联式结构。

在正向工作时与普通二极管相同，但在反向电压消失后的恢复过程中，超快恢复
二极管的恢复时间短，损耗小，具有较高的换流能力和功率密度，因此被广泛应用于电源
和变换器等高频电子电路中。

超快恢复二极管的串联式结构是指在正向方向串联一个正常二极管，在恢复过程中，
通过其PN结反向偏置来提高超快恢复二极管的恢复速度。

超快恢复二极管由于具有小的空间电荷区，导致反向电流与反向电压密切相关，一般来说，在相同条件下，反向电流越小，恢复时间越短。

因此，超快恢复二极管采用PN结的高掺杂区域，其浓度比一般二极管高，导致了PN结处的梯度比普通二极管大，进而降低了空间电荷区域的大小和二极管的反向电流，提高了其反向电压和电流的边际值。

在实际应用中，超快恢复二极管具有许多优点。

首先，其超快的恢复速度、低的导通
损耗、高的反向电压性能，使其成为电力电子开关管（IGBT、MOSFET等）反并联二极管的理想选择。

其次，超快恢复二极管的交流特性也非常优越，具有良好的直流特性。

这对于
大功率、高效率的变换器和逆变器来说非常重要。

此外，超快恢复二极管的可靠性、稳定
性和长寿命，也是用户非常看重的。

总之，超快恢复二极管采用串联式的结构，具有恢复速度快、损耗小、功率密度高等
特点，广泛应用于电源和变换器等高频电子电路中。

在实际应用中，用户还应注意选择适
当的超快恢复二极管，满足其电路的具体需求，提高电路的效率和可靠性。

frd二极管工艺FRD二极管是一种常用的电子元件，具有许多优良的特性，被广泛应用于各种电路中。

本文将介绍FRD二极管的工艺以及其在电子领域中的应用。

FRD二极管，全称为Fast Recovery Diode，中文名为快恢复二极管。

它是一种特殊的二极管，能够在被截止后迅速恢复导通状态，具有较高的反向恢复速度和低的反向恢复电流。

这使得FRD二极管在高频率和高压电路中具有广泛的应用前景。

我们来了解一下FRD二极管的工艺。

FRD二极管的制造过程主要包括晶体生长、切割、研磨、清洗、扩散、金属化和封装等环节。

晶体生长是FRD二极管的第一步，通过在高温下将硅材料中的杂质控制在一定范围内，使得晶体的纯度和晶格结构达到要求。

然后，将生长好的硅晶体切割成薄片，用来制作二极管的芯片。

接下来，对芯片进行研磨和清洗。

研磨的目的是使芯片表面更加平整，以便后续工艺的进行。

清洗则是为了去除表面的杂质和污染物，保证芯片的质量。

扩散是FRD二极管工艺中的重要一步，通过在芯片表面加热的过程中，将掺杂物扩散到硅晶体中，形成PN结。

这一步骤决定了二极管的导电性能。

随后，通过金属化工艺将金属电极连接到芯片的两端，形成电流的输入和输出端口。

这样就完成了FRD二极管的制造。

FRD二极管具有许多优良的特性，使其在电子领域中得到广泛应用。

首先，由于其快速恢复速度，FRD二极管常被用于高频电路中，如变频器、高频整流器等。

其次，FRD二极管的低反向恢复电流使得其在开关电源、逆变器等功率电子设备中具有重要作用。

此外，FRD二极管还可以用于太阳能电池、电动汽车充电桩等领域。

FRD二极管的工艺制造过程经过多个环节，包括晶体生长、切割、研磨、清洗、扩散、金属化和封装等。

它具有快速恢复速度和低反向恢复电流的特点，被广泛应用于各种电子设备中。

通过合理的设计和应用，FRD二极管可以发挥出其最大的电气性能，为电子领域的发展做出贡献。

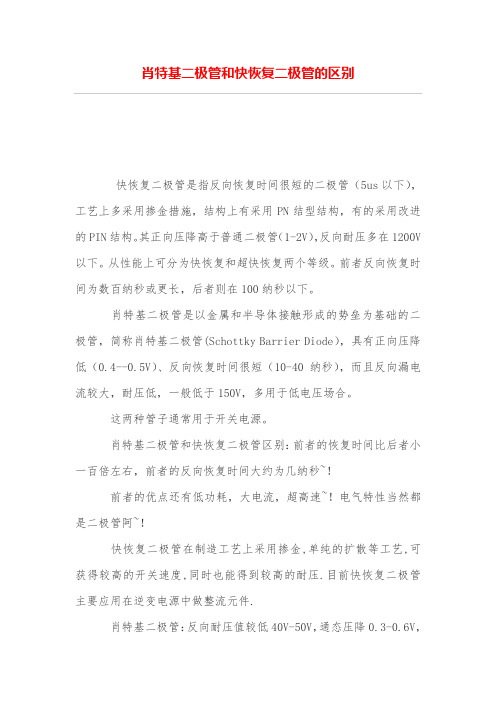

肖特基二极管和快恢复二极管的区别快恢复二极管是指反向恢复时间很短的二极管（5us以下），工艺上多采用掺金措施，结构上有采用PN结型结构，有的采用改进的PIN结构。

其正向压降高于普通二极管（1-2V），反向耐压多在1200V 以下。

从性能上可分为快恢复和超快恢复两个等级。

前者反向恢复时间为数百纳秒或更长，后者则在100纳秒以下。

肖特基二极管是以金属和半导体接触形成的势垒为基础的二极管，简称肖特基二极管(Schottky Barrier Diode），具有正向压降低（0.4--0.5V）、反向恢复时间很短（10-40纳秒），而且反向漏电流较大，耐压低，一般低于150V，多用于低电压场合。

这两种管子通常用于开关电源。

肖特基二极管和快恢复二极管区别：前者的恢复时间比后者小一百倍左右，前者的反向恢复时间大约为几纳秒~！前者的优点还有低功耗，大电流，超高速~！电气特性当然都是二极管阿~！快恢复二极管在制造工艺上采用掺金,单纯的扩散等工艺,可获得较高的开关速度,同时也能得到较高的耐压.目前快恢复二极管主要应用在逆变电源中做整流元件.肖特基二极管：反向耐压值较低40V-50V，通态压降0.3-0.6V，小于10nS的反向恢复时间。

它是具有肖特基特性的“金属半导体结”的二极管。

其正向起始电压较低。

其金属层除材料外，还可以采用金、钼、镍、钛等材料。

其半导体材料采用硅或砷化镓，多为N型半导体。

这种器件是由多数载流子导电的，所以，其反向饱和电流较以少数载流子导电的PN结大得多。

由于肖特基二极管中少数载流子的存贮效应甚微，所以其频率响仅为RC时间常数限制，因而，它是高频和快速开关的理想器件。

其工作频率可达100GHz。

并且，MIS（金属－绝缘体－半导体）肖特基二极管可以用来制作太阳能电池或发光二极管。

快恢复二极管：有0.8-1.1V的正向导通压降，35-85nS的反向恢复时间，在导通和截止之间迅速转换，提高了器件的使用频率并改善了波形。

SS24二极管参数二极管（Diode）是最简单、最基本的电子元件之一，具有正向导通和反向截止的特性。

在市场上，有许多种不同类型的二极管，其中SS24是一种常见的快恢复二极管。

在以下文章中，将详细介绍SS24二极管的参数、结构、特性以及应用。

SS24二极管是一种快恢复二极管，也被称为超快恢复二极管（Ultrafast Rectifier Diode）。

它由PN结构组成，具有两个端子：阳极（Anode）和阴极（Cathode）。

SS24的封装常见的是DO-214AC（也被称为SMA）封装，方便焊接和安装。

1. 最大反向工作电压（Max Reverse Voltage）：200V2. 平均整流电流（Average Rectified Current）：2A3. 最大正向压降（Max Forward Voltage Drop）：0.95V4. 最大反向漏电流（Max Reverse Leakage Current）：5uA5. 正向导通时的导通电阻（Forward Voltage Drop）：0.95V6. 正向持续电流（Continuous Forward Current）：2A7. 快恢复时间（Reverse Recovery Time）：50ns8. 工作温度范围（Operating Temperature Range）：-65°C to +150°C1. 快恢复特性：SS24二极管具有快速的恢复时间（Reverse Recovery Time），可以在短时间内完成反向导通到截止的转变，减小了开关过程中的能量损耗，提高了效率。

2.高反向击穿电压：SS24二极管的最大反向工作电压为200V，可以在较高的电压下工作，适用于各种不同的电路应用。

3. 低导通压降：正向导通时的导通电阻（Forward Voltage Drop）仅为0.95V，能够减小功率损耗，提高效率。

4.高温工作能力：SS24二极管能够在-65°C到+150°C的工作温度范围内正常工作，适用于各种环境条件。

fr154二极管参数一、引言二极管是一种常见的电子器件，广泛应用于各种电路中。

在实际应用中，了解二极管的参数是非常重要的。

本文将对于fr154二极管的参数进行全面、详细、完整且深入地探讨。

二、fr154二极管简介fr154二极管是一种常见的快恢复二极管。

它具有以下特点： - 采用快恢复结构，具有快速恢复时间 - 正向电压下具有低导通压降 - 反向击穿电压较高三、fr154二极管参数fr154二极管具有多个重要的参数，下面将对这些参数逐一进行介绍。

1. 最大正向电流（IF）最大正向电流是指在正向电压不超过额定值时，二极管允许通过的最大电流。

对于fr154二极管，最大正向电流一般为15A。

当超过这个电流时，二极管可能会发生热失效。

2. 最大反向电压（VR）最大反向电压是指在反向电流不超过额定值时，二极管可以承受的最大反向电压。

fr154二极管的最大反向电压一般为400V。

当超过这个电压时，二极管可能会击穿。

3. 峰值反向电压（VRRM）峰值反向电压是指在反向电流不超过额定值时，二极管可以承受的瞬时最大反向电压。

对于fr154二极管，峰值反向电压一般为400V。

4. 正向电压降（VF）正向电压降是指在正向电流通过时，二极管正向两端的电压降。

对于fr154二极管，正向电压降一般为1.2V。

这意味着在正常工作条件下，二极管的导通压降很小。

5. 反向电流（IR）反向电流是指在反向电压下，二极管允许通过的最大电流。

对于fr154二极管，反向电流一般为5μA。

当超过这个电流时，二极管可能会发生反向击穿。

6. 导通时间（trr）导通时间是指从二极管关断到开始导通所需的时间。

fr154二极管具有快速恢复结构，导通时间一般为50ns。

这意味着二极管可以迅速从关断状态转为导通状态。

7. 热阻（θJA）热阻是指二极管的温度与外部环境温度之间的温度差。

对于fr154二极管，热阻一般为25℃/W。

热阻的大小会直接影响二极管的发热情况，进而影响其工作性能和寿命。

认识快恢复二极管
一、应用领域：
快恢复二极管（简称FRD），主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管使用。

二、特点：
快恢复二极管属于整流二极管中的高频二极管，特点是它的反向恢复时间很短，这一点特别适合高频率整流。

快恢复二极管的反向恢复时间是其性能的重要参数，反向恢复时间的定义是：二极管从正向导通状态急剧转换到截止状态，从输出脉冲下降到零线开始，到反向电源恢复到最大反向电流的10％所需要的时间。

常用符号trr表示，trr值越小的快恢复二极管工作频率越高。

因为导通和截止转换迅速，从而可以改善整流波形。

快恢复二极管的内部结构与普通二极管不同，普通整流二极管是一个PN结，而快恢复二极管PN结中间增加了基区I，构成PIN硅片。

由于基区很薄，反向恢复电荷很小，所以快恢复二极管的反向恢复时间较短。

从电物理现象来解释，导通状态向截止状态转变时，二极管在阻断反向电流之前需要首先释放上个周期存储的电荷，这个放电时间被称为反向恢复时间，反向恢复时间实际上是由电荷存储效应引起的．反向恢复时间就是存储电荷耗尽所需要的时间。

贴片二极管ss34的用途贴片二极管SS34是一种常见的快恢复二极管，常用于各种电子电路中起整流、保护、开关等作用。

二极管是一种电子元件，由P型半导体和N型半导体组成，其主要作用是允许电流在一个方向上通过，而在另一个方向上阻止电流通过。

贴片二极管SS34的主要用途之一是作为整流器使用。

整流器是一种将交流电转换为直流电的电路装置，而二极管作为整流器的关键元件，能够让电流只能单向通过，使得交流电能够被转换为单方向的直流电。

贴片二极管SS34具有快速恢复特性，能够在电流方向转变时快速恢复，因此非常适合用于高频整流电路中。

另外，贴片二极管SS34还常用于电源保护电路中。

在电子设备中，为了防止过电压对电路和元件造成损坏，通常会采用保护电路来保护电源，而二极管作为一种常用的保护元件，可以在电压超过一定范围时将过电压导向地或其他地方，以保护电路和元件的安全。

贴片二极管SS34具有较高的反向击穿电压和快速恢复时间，因此非常适合用于电源保护电路中。

此外，贴片二极管SS34还常用作开关电路中的元件。

在一些电子设备和电路中，需要用到开关来控制电流的通断，而二极管作为一种可以控制电流方向的元件，能够在开关电路中发挥作用。

贴片二极管SS34具有快速恢复的特性，能够快速地在电流方向发生变化时恢复，因此非常适合用于开关电路中。

总的来说，贴片二极管SS34具有快速恢复、高反向击穿电压等特点，适用于各种电子电路中的整流、保护和开关等应用。

在各种电子设备中都可以看到其身影，如电源适配器、电源管理系统、通信设备、计算机设备等。

作为一种常用的二极管元件，贴片二极管SS34在电子领域中扮演着重要的角色，为各种电路的正常运行提供了保障。

快复恢rc吸收电路参数设计一、引言快速复位（Fast Recovery）二极管是一种具有快速恢复特性的二极管，它在高频电路中被广泛应用。

在使用快速复位二极管时，需要设计一个合适的RC吸收电路，以避免二极管的反向电压过高而损坏。

本文将详细介绍快速复位二极管的参数选择及RC吸收电路的设计。

二、快速复位二极管参数选择1.反向峰值电压（VRM）反向峰值电压是指在正向工作状态下，当二极管突然断开时，在其反向端出现的最大电压。

在选择快速复位二极管时，应根据实际使用情况选择VRM值。

一般情况下，VRM值应大于系统中出现的最大反向峰值电压。

2.平均整流电流（IF(AV)）平均整流电流是指在整个周期内，二极管所承受的平均正向工作电流。

在选择快速复位二极管时，应根据实际使用情况选择IF(AV)值。

一般情况下，IF(AV)值应大于系统中出现的最大正向工作电流。

3.最大正向峰值电流（IFM）最大正向峰值电流是指在正向工作状态下，二极管所能承受的最大瞬时工作电流。

在选择快速复位二极管时，应根据实际使用情况选择IFM值。

一般情况下，IFM值应大于系统中出现的最大瞬时工作电流。

4.反向恢复时间（Trr）反向恢复时间是指从正向导通到反向截止再到反向恢复到额定电压所需的时间。

在选择快速复位二极管时，应尽可能选择Trr值小的二极管，以保证系统响应速度和效率。

5.正向压降（VF）正向压降是指在正常工作状态下，二极管导通时所产生的压降。

在选择快速复位二极管时，应尽可能选择VF值小的二极管，以减少功耗和热损失。

三、RC吸收电路设计1.RC吸收电路原理当快速复位二极管突然断开时，由于其内部存在一个不可避免的残余电荷（Qrr），会使得其反向端出现一个高峰值电压。

为了避免这种高峰值电压对二极管产生损伤，需要设计一个合适的RC吸收电路。

RC吸收电路的原理是利用电容器吸收残余电荷，从而使得反向端的电压降低到安全范围内。

2.RC吸收电路参数计算在设计RC吸收电路时，应根据快速复位二极管的参数和实际使用情况计算出合适的R和C值。

frd二极管结构Frd二极管结构是一种常见的二极管结构，它在电子器件中起到了至关重要的作用。

本文将从Frd二极管结构的定义、特性和应用等方面进行详细介绍。

一、Frd二极管结构的定义Frd二极管，全称为快恢复二极管(Fast Recovery Diode)，是一种特殊的二极管结构。

与普通二极管相比，Frd二极管在截止态时具有更快的恢复速度，能够更快地从导通态恢复到截止态。

这是因为Frd二极管在结构上做了一些特殊设计，使其具有更低的载流子寿命，从而实现了快速恢复。

二、Frd二极管结构的特性1. 快速恢复特性：Frd二极管具有较快的恢复速度，可以快速从导通态恢复到截止态。

这使得Frd二极管在高频电路和开关电源等应用中得到广泛应用。

2. 低漏电流：Frd二极管的漏电流较低，可以减小功耗和能量损耗。

这对于要求高效率和低功耗的电子设备尤为重要。

3. 高反向电压：Frd二极管的反向电压能力较高，可以承受较大的反向电压而不发生击穿。

这使得Frd二极管在高压电路和电源电路中有着广泛的应用。

4. 温度稳定性好：Frd二极管具有较好的温度稳定性，即在不同温度下的特性变化较小。

这使得Frd二极管在高温环境下仍能正常工作，保证了电子设备的可靠性和稳定性。

三、Frd二极管结构的应用1. 高频电路：由于Frd二极管具有快速恢复特性，可以在高频电路中用作整流器。

例如，在电视机和收音机等设备中，Frd二极管常被用于信号整形和检波等环节。

2. 开关电源：Frd二极管的快速恢复特性使其在开关电源中得到广泛应用。

开关电源需要频繁地进行开关动作，而Frd二极管可以快速地从导通态恢复到截止态，保证了开关电源的稳定性和高效率。

3. 逆变器：逆变器是将直流电转换成交流电的装置，Frd二极管在逆变器中起到了关键作用。

它可以实现电流的快速开关，使得逆变器能够高效地转换电流。

4. 高压电路：Frd二极管的高反向电压能力使其在高压电路中有着重要的应用。
