快速恢复整流二极管

快恢复二极管快恢复二极管快恢复二极管（简称FRD）是一种具有开关特性好、反向恢复时间短特点的半导体二极管，主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管使用。

快恢复二极管的内部结构与普通PN结二极管不同，它属于PIN 结型二极管，即在P型硅材料与N型硅材料中间增加了基区I，构成PIN硅片。

因基区很薄，反向恢复电荷很小，所以快恢复二极管的反向恢复时间较短，正向压降较低，反向击穿电压（耐压值）较高。

通常，5~20A的快恢复二极管管采用TO–220FP塑料封装，20A 以上的大功率快恢复二极管采用顶部带金属散热片的TO–3P塑料封装，5A以下的快恢复二极管则采用DO–41、DO–15或DO–27等规格塑料封装。

采用TO–220或TO–3P封装的大功率快恢复二极管，有单管和双管之分。

双管的管脚引出方式又分为共阳和共阴1．性能特点1）反向恢复时间反向恢复时间tr的定义是：电流通过零点由正向转换到规定低值的时间间隔。

它是衡量高频续流及整流器件性能的重要技术指标。

反向恢复电流的波形如图1所示。

IF为正向电流，IRM为最大反向恢复电流。

Irr为反向恢复电流，通常规定Irr=0.1IRM。

当t≤t0时，正向电流I=IF。

当t＞t0时，由于整流器件上的正向电压突然变成反向电压，因此正向电流迅速降低，在t=t1时刻，I=0。

然后整流器件上流过反向电流IR，并且IR逐渐增大；在t=t2时刻达到最大反向恢复电流IRM 值。

此后受正向电压的作用，反向电流逐渐减小，并在t=t3时刻达到规定值Irr。

从t2到t3的反向恢复过程与电容器放电过程有相似之处。

2）快恢复、超快恢复二极管的结构特点快恢复二极管的内部结构与普通二极管不同，它是在P型、N型硅材料中间增加了基区I，构成P-I-N硅片。

由于基区很薄，反向恢复电荷很小，不仅大大减小了trr值，还降低了瞬态正向压降，使管子能承受很高的反向工作电压。

常用二极管型号及参数大全1.塑封整流二极管序号型号IF VRRM VF Trr 外形A V V μs1 1A1-1A7 1A 50-1000V 1.1 R-12 1N4001-1N4007 1A 50-1000V 1.1 DO-413 1N5391-1N5399 1.5A 50-1000V 1.1 DO-154 2A01-2A07 2A 50-1000V 1.0 DO-155 1N5400-1N5408 3A 50-1000V 0.95 DO-201AD6 6A05-6A10 6A 50-1000V 0.95 R-67 TS750-TS758 6A 50-800V 1.25 R-68 RL10-RL60 1A-6A 50-1000V 1.09 2CZ81-2CZ87 0.05A-3A 50-1000V 1.0 DO-4110 2CP21-2CP29 0.3A 100-1000V 1.0 DO-4111 2DZ14-2DZ15 0.5A-1A 200-1000V 1.0 DO-4112 2DP3-2DP5 0.3A-1A 200-1000V 1.0 DO-4113 BYW27 1A 200-1300V 1.0 DO-4114 DR202-DR210 2A 200-1000V 1.0 DO-1515 BY251-BY254 3A 200-800V 1.1 DO-201AD16 BY550-200～1000 5A 200-1000V 1.1 R-517 PX10A02-PX10A13 10A 200-1300V 1.1 PX18 PX12A02-PX12A13 12A 200-1300V 1.1 PX19 PX15A02-PX15A13 15A 200-1300V 1.1 PX20 ERA15-02～13 1A 200-1300V 1.0 R-121 ERB12-02～13 1A 200-1300V 1.0 DO-1522 ERC05-02～13 1.2A 200-1300V 1.0 DO-1523 ERC04-02～13 1.5A 200-1300V 1.0 DO-1524 ERD03-02～13 3A 200-1300V 1.0 DO-201AD25 EM1-EM2 1A-1.2A 200-1000V 0.97 DO-1526 RM1Z-RM1C 1A 200-1000V 0.95 DO-1527 RM2Z-RM2C 1.2A 200-1000V 0.95 DO-1528 RM11Z-RM11C 1.5A 200-1000V 0.95 DO-1529 RM3Z-RM3C 2.5A 200-1000V 0.97 DO-201AD30 RM4Z-RM4C 3A 200-1000V 0.97 DO-201AD2.快恢复塑封整流二极管序号型号IF VRRM VF Trr 外形A V V μs（1）快恢复塑封整流二极管1 1F1-1F7 1A 50-1000V 1.3 0.15-0.5 R-12 FR10-FR60 1A-6A 50-1000V 1.3 0.15-0.53 1N4933-1N4937 1A 50-600V 1.2 0.2 DO-414 1N4942-1N4948 1A 200-1000V 1.3 0.15-0.5 DO-415 BA157-BA159 1A 400-1000V 1.3 0.15-0.25 DO-416 MR850-MR858 3A 100-800V 1.3 0.2 DO-201AD7 EU1-EU2 0.25A-1A 100-1000V 1.3 0.4 DO-418 20DF1-20DF10 2A 100-1000V 1.3 0.2 DO-159 30DF1-30DF10 3A 100-1000V 1.3 0.2 DO-201AD10 RU1-RU4 0.25A-3A 100-1000V 1.3 0.411 ERA22-02～10 0.5A 200-1000V 1.3 0.4 R-112 ERA18-02～10 0.8A 200-1000V 1.3 0.4 R-113 ERB43-02～10 0.5A 200-1000V 1.3 0.4 DO-4114 ERB44-02～10 1A 200-1000V 1.3 0.4 DO-1515 ERC18-02～10 1.2A 200-1000V 1.3 0.4 DO-1516 ERD28-02～10 1.5A 200-1000V 1.3 0.4 DO-201AD17 ERD29-02～10 2.5A 200-1000V 1.3 0.4 DO-201AD18 ERD32-02～10 3A 200-1000V 1.3 0.4 DO-201AD19 ERD09-13～15 3A 1300-1500V 1.5 0.6 R-5（2）SK、2CG系列快恢复整流二极管1 SK1-02～30 1.5A 200-3000V 1.3-4 0.5-1 DO-152 SK2-02～30 1A 200-3000V 1.3-4 0.5-1 DO-413 SK3-02～30 2A 200-3000V 1.3-4 0.5-1 DO-154 SK4-02～30 0.5A 300-3000V 1.3-4 0.5-1 DO-415 2CG04-2CG30 0.2A 300-3000V 1.3-4 0.5-1 DO-41 （3）快恢复塑封阻尼二极管1 2CN1-2CN1C 1A 200-1200V 1.32 DO-412 2CN2D-2CN2M 0.5A 200-1000V 1.3 2 DO-413 2CN3D-2CN3M 1A 200-1000V 1.3 6 DO-414 2CN4D-2CN4M 1.5A 200-1000V 1.3 0.8 DO-155 2CN5D-2CN5M 1.5A 200-1000V 1.0 1 DO-156 2CN6D-2CN6M 1A 200-1000V 1.3 6 DO-417 2CN12D-2CN12M 3A 200-1000V 1.3 1 DO-201AD8 RH1Z-RH1C 0.6A 200-1000V 1.3 4 DO-419 TVR4J-TVR4N 1.2A 600-1000V 1.2 20 DO-153.超高频塑封二极管1 ERA34-10 0.1A 1000V 3 0.15 R-12 ERA32-02～10 1A 200-1000V 1.3 0.1 DO-413 ERB32-02～10 1.2A 200-1000V 1.3 0.1 DO-154 ERC30-02～10 1.5A 200-1000V 1.3 0.1 DO-155 ERC32-02～10 3A 200-1000V 1.3 0.1 DO-201AD6 EG01E-EG01C 0.5A 200-1000V 2 0.1 DO-417 EG1E-EG1C 1A 200-1000V 1.8 0.1 DO-418 RG10Z-RG10C 1.2A 200-1000V 2 0.1 DO-159 RG2Z-RG2C 1.5A 200-1000V 1.8 0.1 DO-1510 RG4Z-RG4C 3A 200-1000V 2 0.1 D0-201AD4.超快恢复塑封二极管序号型号IF VRRM VF Trr 外形A V V ns（1）超快恢复塑封二极管2 SF80-SF160 8-16A 50-600V 0.95-1.4 35 TO-2203 EGP10-EGP50 1-5A 50-200V 1.1 354 ERC38～04-ERC38～10 1A 400-1000V 1.7 50 DO-415 RL2-RL2C 2A 400-1000V 1.7 50 DO-156 RL3-RL3C 3A 400-1000V 1.7 50 DO-201AD7 1H1-1H8 1A 50-1000V 1.1-1.7 50-75 R-18 HER10-HER60 1-6A 50-1000V 1.1-1.7 50-759 HER80-HER160 8-6A 50-1000V 1.1-1.7 50-75 TO-22010 UF10-UF60 1-6A 50-1000V 1.1-1.7 50-7511 EL1Z-EL1 1.5A 200-350V 1.3 50 DO-15（2）MUR超快恢复整流二极管1 MUR120-MUR1120 1A 200-1200V 0.95-1.5 35-50 DO-412 MUR420-MUR4120 4A 200-1200V 0.95-1.6 35-75 DO-201AD3 MUR820-MUR8120 8A 200-1200V 1.3-2.1 35-75 TO-220AC4 MUR1020-MUR10120 10A 200-1200V 1.3-2.1 35-75 TO-220AC5 MUR1520-MUR15120 15A 200-1200V 1.3-2.1 35-75 TO-220AC6 MUR2020-MUR20120 20A 200-1200V 1.3-2.1 35-75 TO-220AB7 MUR3020-MUR30120 30A 200-1200V 1.3-2.1 35-75 TO-247AD8 MUR6020-MUR60120 60A 200-1200V 1.3-2.1 35-75 TO-247AD （3）RHRP、RHRG超快恢复二极管1 RHRP820-RHRP8120 8A 200-1200V 2.1-3.2 35-70 TO-220AC2 RHRP1520-RHRP15120 15A 200-1200V 2.1-3.2 40-75 TO-220AC3 RHRP3020-RHRP30120 30A 200-1200V 2.1-3.2 45-75 TO-220AC4 RHRG3020-RHRG30120 30A 200-1200V 2.1-3.2 45-75 TO-247AC5 RHRG5020-RHRG50120 50A 200-1200V 2.1-3.2 50-100 TO-247AC6 RHRG6020-RHRG60120 60A 200-1200V 2.1-3.2 45-75 TO-247AD （4）BYV29～79、BYT28～79超快恢复二极管1 BYW29-100～200 8A 100-200V 1.1 25 TO-220AC2 BYV29-300～500 9A 300-500V 1.25 60 TO-220AC3 BYQ28 -100～200 10A 100-200V 1.1 20 TO-220AB4 BYT28-300～500 10A 300-500V 1.4 60 TO-220AB5 BYV79-100～200 14A 100-200V 1.3 30 TO-220AC6 BYT79-300～500 14A 300-500V 1.4 60 TO-220AC7 BYV32-100～200 20A 100-200V 1.1 25 TO-220AB8 BYV34-300～500 20A 300-500V 1.1 60 TO-220AB9 BYV42-100～200 30A 100-200V 1.1 28 TO-220AB10 BYV44-300～500 30A 300-500V 1.25 60 TO-220AB5.肖特基整流二极管序号型号IF VRRM VF 外形A V V（1）肖特基塑封整流二极管1 1N5817-1N5819 1A 20-40V 0.45-0.6 DO-412 1N5820-1N5822 3A 20-40V 0.45-0.6 DO-201AD4 SR10-SR50 1-5A 20-100V 0.55-0.855 SB120-SB1B0 1A 20-100V 0.55-0.85 DO-416 SB220-SB2B0 2A 20-100V 0.55-0.85 DO-157 SB320-SB3B0 3A 20-100V 0.55-0.85 DO-201AD8 SB520-SB5B0 5A 20-100V 0.55-0.85 D0-201AD9 ERA81-002～009 1A 20-90V 0.55-0.9 DO-4110 ERB81-002～009 2A 20-90V 0.55-0.9 DO-1511 ERC81-002～009 3A 20-90V 0.55-0.9 DO201AD12 EK03-EK09 1A 20-90V 0.55-0.81 DO-4113 EK13-EK19 1.5A 20-90V 0.55-0.81 DO-1514 EK33-EK39 2A 20-90V 0.55-0.81 DO-1515 EK43-EK49 3A 20-90V 0.55-0.81 DO-201AD（2）MBR、PBYR系列大电流肖特基整流二极管1 MBR1020-MBR1060 10A 20-60V 0.57-0.8 TO-220AC2 MBR1620-MBR1660 16A 20-60V 0.57-0.8 TO-220AC3 MBR2020CT-2060CT 20A 20-60V 0.57-0.8 TO-220AB4 MBR2520CT-2560CT 25A 20-60V 0.57-0.8 TO-220AB5 MBR3020PT-3060PT 30A 20-60V 0.57-0.8 TO-247AD6 MBR4020PT-4060PT 40A 20-60V 0.57-0.8 TO-247AD7 MBR6020PT-6060PT 60A 20-60V 0.57-0.8 TO-247AD8 PBYR735-745 7A 20-45V 0.56-0.66 TO-220AC9 PBYR1020-1060 10A 20-60V 0.56-0.77 TO-220AC10 PBYR1635-1660 16A 20-60V 0.56-0.77 TO-220AC11 PBYR2020CT-2045CT 20A 20-45V 0.56-0.65 TO-220AB12 PBYR3035PT-3060PT 30A 20-60V 0.56-0.77 TO-247AD 6.玻球快恢复二极管、玻钝芯片塑封二极管序号型号IF VRRM VF Trr 外形A V V ns（1）BYV、BYT、BYM、BYW玻球快恢复二极管1 BYV26A-BYV26E 1A 200-1000V 1.5 0.03 DO-204AP2 BYV12-BYV16 1.5A 100-1000V 1.5 0.3 DO-204AP3 BYV96A-BYV96E 1.5A 100-1000V 1.5 0.3 DO-204AP4 BYV27-50～200 2A 50-200V 1.1 0.025 DO-204AP5 BYV28-50～200 3.5A 50-200V 1.1 0.03 G36 BYT52A-BYT52M 1A 50-1000V 1.3 0.2 DO-204AP7 BYT54A-BYT54M 1.25A 50-1000V 1.5 0.1 DO-204AP8 BYT53A-BYT53M 1.5A 50-1000V 1.1 0.05 DO-204AP9 BYT56A-BYT56M 3A 200-1000V 1.4 0.1 G310 BYM26A-BYM26M 2.3A 200-1000V 1.5 0.03 G311 BYM36A-BYM36M 3A 200-1000V 1.1 0.15 G312 BYW32-BYW38 2A 200-1000V 1.1 0.2 DO-204AP13 BYW52-BYW56 2A 200-1000V 1.1 4 DO-204AP14 BYW72-BYW76 3A 200-600V 1.1 0.2 G315 BYW96A-BYW96E 3A 200-1000V 1.5 0.2 G316 BY228 3A 1500V 1.5 20 G3（2）GP、RGP系列玻钝芯片塑封二极管17 GP10-GP30 1-3A 50-1000V 1.118 RGP01-10～RGP01-20 0.1A 1000-2000V 2 0.2-0.5 DO-4119 RGP05-10～RGP05-20 0.5A 1000-2000V 2 0.2-0.5 DO-4120 RGP10-RGP60 1-6A 50-2000V 1.3 0.15-0.57.PD、TR、PR系列高压塑封二极管1 PD0112-PD0160 0.1A 1200-6000V 1.2-5 DO-412 PD0312-PD0360 0.3A 1200-6000V 1.2-5 DO-153 PD0512-PD0560 0.5A 1200-6000V 1.2-5 DO-154 PD112-PD130 1A 1200-3000V 1.2-4 DO-155 PD1512-PD1530 1.5A 1200-3000V 1.2-4 DO-156 PD212-PD220 2A 1200-2000V 1.2-2.5 DO-201AD7 PD312-PD320 3A 1200-2000V 1.2-2.5 DO-201AD8 PD612-PD620 6A 1200-2000V 1.2-2.5 R-69 TR0112-TR0160 0.1A 1200-6000V 1.5-8 0.5-0.8 DO-4110 TR0312-TR0360 0.3A 1200-6000V 1.5-8 0.5-0.8 DO-1511 TR0512-TR0560 0.5A 1200-6000V 1.5-8 0.5-0.8 DO-1512 TR112-TR130 1A 1200-3000V 1.5-6 0.5-0.8 DO-1513 TR1512-TR1530 1.5A 1200-3000V 1.5-6 0.5-0.8 DO-1514 TR212-TR220 2A 1200-2000V 1.5-2.7 0.5-0.8 DO-201AD15 TR312-TR320 3A 1200-2000V 1.5-2.7 0.5-0.7 DO-201AD16 TR612-TR620 6A 1200-2000V 1.5-2.7 0.5-0.8 R-617 PR01-PR1 0.1-1A 1200-3000V 1.5-4 0.1-0.5 DO-1518 RC2 0.3A 2000V 3 0.5 DO-4119 RU4D-RP3F 1.5A-2A 1300-1500V 1.5 0.3 DO-201AD 8.稳压二极管序号名称型号PZM VZW V稳压二极管1 BZX55 0.5W 2.4V-47V2 1N5985B～1N6031B 0.5W 2.4V-200V3 1N4728～1N4764 1W 3.3V-100V4 1N5911B～1N5956B 1.5W 2.7V-200V5 2CW37-2.4～36 0.5W 2.4V-36V6 2CW51-2CW68 0.25W 3V-28.5V7 2CW101-2CW121 1W 3V-37.5V8 2DW50-2DW64 1W 41V-190V9 2DW80-2DW190 3W 41V-190V10 2DW110-2DW151 10W 4.3V-470V11 2DW170-2DW202 50W 4.3V-200V12 温度补偿稳压二极管2DW230-2DW236 0.2W 5.8V-6.6V 9.高速开关二极管序号型号IC VRM Trr 外形mA V ns1 1N4148 150 100V 4 DO-352 1N4149-1N4154 150 35-100V 2-4 DO-353 1N4446-1N4454 150 40-100V 1-4 DO-354 1N914 75 100V 4 DO-355 BAV17-BA V21 250 25-250V 50 DO-356 BAW75-BAW76 300 35-75V 4 DO-357 2CK70-2CK79 10-280 20-60V 3-10 DO-358 2CK80-2CK85 10-300 20-60V 5-10 DO-359 1S1553-1S1555 100 70-35V 3 DO-3510 1S2471-1S2473 130-110 90-40V 3 DO-35几种常用二极管的特点1．整流二极管整流二极管结构主要是平面接触型，其特点是允许通过的电流比较大，反向击穿电压比较高，但PN结电容比较大，一般广泛应用于处理频率不高的电路中。

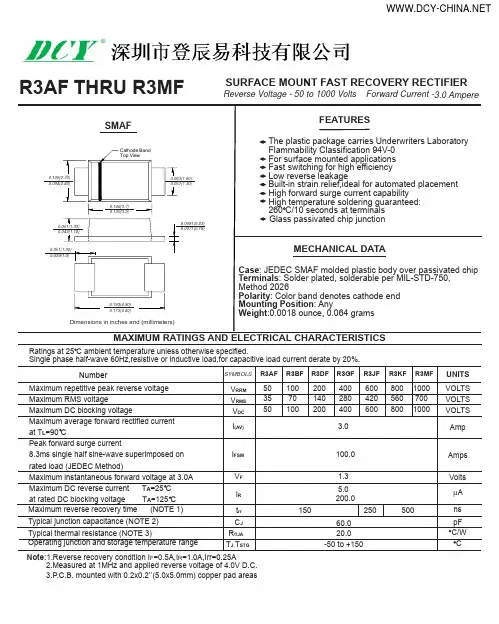

R3MF R3KF R3JF R3GF R3DF R3BF R3AF R3AF THRU R3MFSURFACE MOUNT FAST RECOVERY RECTIFIER Reverse Voltage - 50 to 1000 Volts Forward Current - 3.0 AmpereNote:1.Reverse recovery condition I F =0.5A,I R =1.0A,Irr=0.25A2.Measured at 1MHz and applied reverse voltage of 4.0V D.C.3.P.C.B. mounted with 0.2x0.2”(5.0x5.0mm) copper pad areasMAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICSVOLTS VOLTS VOLTS SYMBOLS UNITS AmpAmps Volts V RRM V RMS V DC I (AV)I FSM V F 3.0100.01.3Operating junction and storage temperature rangeMaximum repetitive peak reverse voltage Maximum RMS voltageMaximum DC blocking voltageMaximum average forward rectified current at T L =90 CPeak forward surge current8.3ms single half sine-wave superimposed on rated load (JEDEC Method)Maximum instantaneous forward voltage at 3.0A Maximum DC reverse current T A =25 C at rated DC blocking voltage T A =125 C I R 5.0200.0R θJA C J T J ,T STG20.060.0-50 to +150pF CA µTypical thermal resistance (NOTE 3)C/W Typical junction capacitance (NOTE 2)Maximum reverse recovery time (NOTE 1)t rr 150250500ns Ratings at 25 C ambient temperature unless otherwise specified.Single phase half-wave 60Hz,resistive or inductive load,for capacitive load current derate by 20%.5035501007010020014020040028040060042060080056080010007001000NumberRATINGS AND CHARACTERISTIC CURVES R3AF THRU R3MF0.61.21.82.43.03.50.0255075100125150175Fig.1 Forward Current Derating CurveA v e r a g e F o r w a r d C u r r e n t (A )Ambient Temperature (°C)204060800010100Fig.5 Maximum Non-Repetitive Peak Forward Surage CurrentP e a k A )F o r w a r d S u r a g e C u r r e n t (Number of Cycles1Fig.3 Typical Instaneous Forward CharacteristicsI n s t a n e o u s F o r w a r d C u r r e n t (A )0.51.01.52.02.50.00.010.11.010Instaneous Forward Voltage (V)Fig.2 Typical Reverse Characteristics0.11.0101002040608010012000140percent of Rated Peak Voltage (%)Reverse I n s t a n e o u s C u r r e n t （A ）R e v e r s e μFig.4 Typical Junction CapacitanceJ u n c t i o n C a p a c it a n c e ( p F )1.0101000.1Reverse Voltage (V)10The cruve graph is for reference only, can't be the basis for judgment(曲线图仅供参考)!。

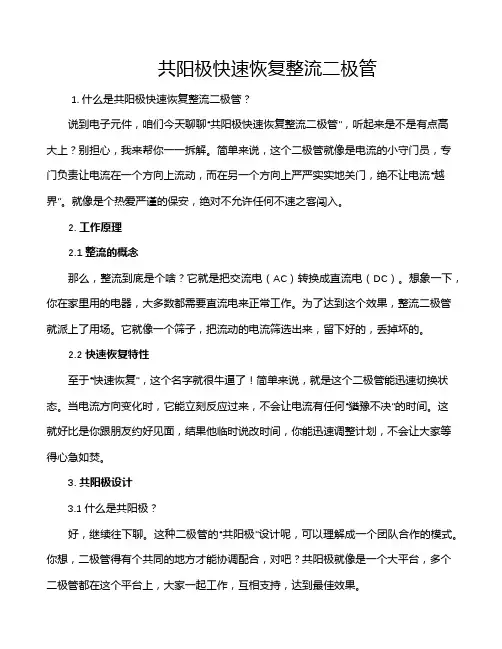

共阳极快速恢复整流二极管1. 什么是共阳极快速恢复整流二极管？说到电子元件，咱们今天聊聊“共阳极快速恢复整流二极管”，听起来是不是有点高大上？别担心，我来帮你一一拆解。

简单来说，这个二极管就像是电流的小守门员，专门负责让电流在一个方向上流动，而在另一个方向上严严实实地关门，绝不让电流“越界”。

就像是个热爱严谨的保安，绝对不允许任何不速之客闯入。

2. 工作原理2.1 整流的概念那么，整流到底是个啥？它就是把交流电（AC）转换成直流电（DC）。

想象一下，你在家里用的电器，大多数都需要直流电来正常工作。

为了达到这个效果，整流二极管就派上了用场。

它就像一个筛子，把流动的电流筛选出来，留下好的，丢掉坏的。

2.2 快速恢复特性至于“快速恢复”，这个名字就很牛逼了！简单来说，就是这个二极管能迅速切换状态。

当电流方向变化时，它能立刻反应过来，不会让电流有任何“猶豫不决”的时间。

这就好比是你跟朋友约好见面，结果他临时说改时间，你能迅速调整计划，不会让大家等得心急如焚。

3. 共阳极设计3.1 什么是共阳极？好，继续往下聊。

这种二极管的“共阳极”设计呢，可以理解成一个团队合作的模式。

你想，二极管得有个共同的地方才能协调配合，对吧？共阳极就像是一个大平台，多个二极管都在这个平台上，大家一起工作，互相支持，达到最佳效果。

3.2 优势这样设计的优势可多了！首先，它提高了电路的效率，减少了损耗。

就好比你在团队中，有一个领导能够合理分配工作，大家都能高效地完成任务。

此外，共阳极的配置也让电路变得更加紧凑，节省了空间。

再想象一下，家里的柜子，如果能把所有的书都整齐地摆放在一起，那简直是赏心悦目啊！4. 应用场景接下来，咱们聊聊这些二极管到底用在哪儿。

其实，它们可不只是待在实验室里的“书呆子”，而是广泛应用于各个领域。

比如在电源模块中，整流二极管就是电流转换的主力军，保证了电器的正常运转。

还有在电动汽车上，这种二极管也发挥着重要作用，保证了电能的高效使用。

1n5401二极管整流参数1. 什么是1N5401二极管1N5401是一种常见的高压整流二极管，也被称为快速恢复二极管。

它的最大反向电压为1000V，最大正向电流为3A，适用于高电压、大电流的整流和开关电路。

2. 1N5401二极管的结构1N5401二极管由PN结组成。

其中P型半导体与N型半导体相接触，构成PN结。

在正向偏置时，P区域中的空穴和N区域中的自由电子会相互扩散并重新组合，在PN结内形成一个低阻抗通道，使电流通过；在反向偏置时，由于PN结两侧形成了较大的空间电荷区，使得只有很小的漏电流通过。

3. 1N5401二极管整流参数(1) 最大反向电压：1000V(2) 最大正向连续工作电流：3A(3) 正向压降：约0.7V(4) 反向漏电流：约5μA(5) 工作温度范围：-65℃～+150℃4. 适用范围由于1N5401具有较高的反向电压和正向电流能力，因此适用于高电压、大电流的整流和开关电路。

常用于家用电器、工业设备和通信设备等领域。

5. 使用注意事项(1) 在使用1N5401二极管时，应注意其最大正向工作电流和最大反向工作电压，以避免超过其额定值而导致损坏。

(2) 在使用前应先检查1N5401二极管是否有损坏或烧毁现象。

(3) 在焊接时应注意温度控制，以避免过高的温度对器件造成损坏。

(4) 在存储时应避免受潮、受热和受光等环境，以保证其质量稳定。

6. 总结1N5401二极管是一种常见的高压整流二极管，具有较高的反向电压和正向电流能力。

在使用时应注意其最大正向工作电流和最大反向工作电压，并遵循相关的使用注意事项。

ss14二极管的用法
SS14是一种表面安装型二极管，它属于快速恢复整流二极管（Fast Recovery Diode，FRD）的一种。

SS14常用于低压高频整流电路中，具有快速恢复时间、低反向恢复电流和低正向压降等特性。

以下是SS14二极管的一些常见用法：
1.整流电路：SS14可以作为整流电路中的二极管，将交流信号
转换为直流信号。

由于其快速恢复的特性，适用于高频整流电路。

2.开关电源：在开关电源中，SS14可以用作反向恢复二极管，
帮助控制电流的流向和提高开关电源的效率。

3.电源逆变器：在逆变器中，SS14可以用于输出端的整流，将
直流信号转换为交流信号。

4.电源保护：由于其低反向恢复电流的特性，SS14也可以用于
电源保护电路，避免电源突然断开或电压波动对电路的影响。

5.LED驱动：在LED驱动电路中，SS14可以用于整流和保护，
确保LED得到稳定的电源。

请注意，具体的电路设计和用法可能会根据实际应用场景和要求而有所不同。

在使用SS14或任何二极管时，请务必查阅相关的数据手册以获取详细的电特性信息，并根据实际需求进行适当的设计。

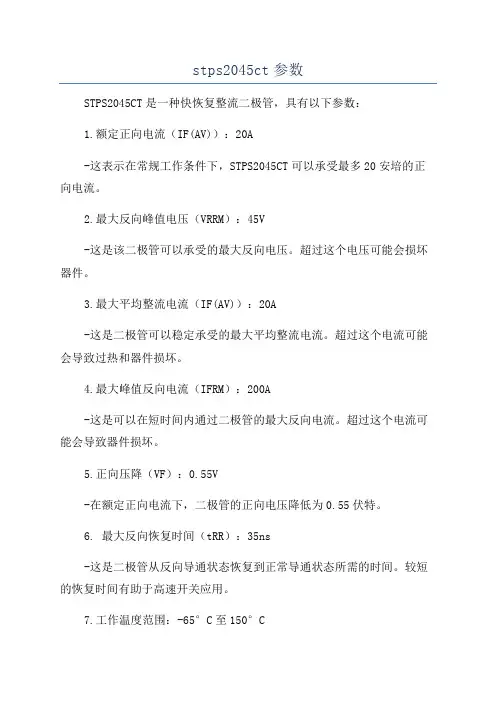

stps2045ct参数STPS2045CT是一种快恢复整流二极管，具有以下参数：1.额定正向电流（IF(AV)）：20A-这表示在常规工作条件下，STPS2045CT可以承受最多20安培的正向电流。

2.最大反向峰值电压（VRRM）：45V-这是该二极管可以承受的最大反向电压。

超过这个电压可能会损坏器件。

3.最大平均整流电流（IF(AV)）：20A-这是二极管可以稳定承受的最大平均整流电流。

超过这个电流可能会导致过热和器件损坏。

4.最大峰值反向电流（IFRM）：200A-这是可以在短时间内通过二极管的最大反向电流。

超过这个电流可能会导致器件损坏。

5.正向压降（VF）：0.55V-在额定正向电流下，二极管的正向电压降低为0.55伏特。

6. 最大反向恢复时间（tRR）：35ns-这是二极管从反向导通状态恢复到正常导通状态所需的时间。

较短的恢复时间有助于高速开关应用。

7.工作温度范围：-65°C至150°C-STPS2045CT可以在宽温度范围内工作，适合各种环境条件。

8.封装形式：TO-220AB-STPS2045CT封装采用TO-220AB封装，具有三个引脚，方便安装和连接。

STPS2045CT是一种高性能二极管，具有较高的额定电流和反向电压能力。

它适用于各种应用，如电源供应、电力转换、交流变换以及电机驱动器等。

其快速恢复时间和低的正向压降使其特别适合对速度和效率要求较高的电路。

此外，它的高工作温度范围也使其能够应对各种恶劣工作环境。

总之，STPS2045CT是一款性能优异的快恢复整流二极管，适用于各种高功率、高速度和高效率的电路应用。

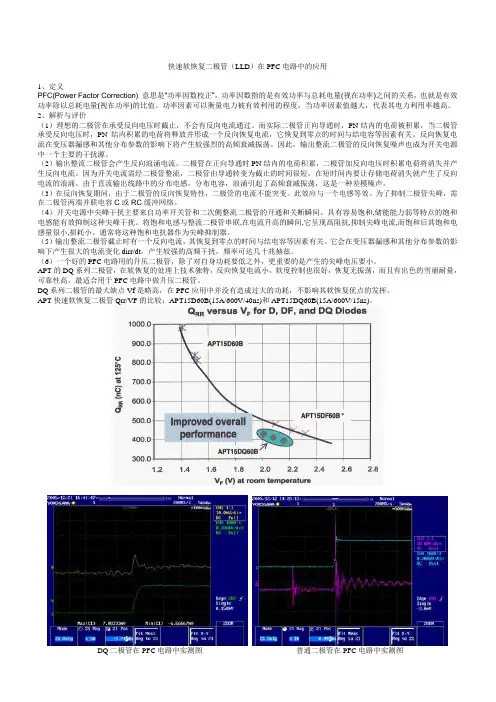

快速软恢复二极管（LLD）在PFC电路中的应用1、定义PFC(Power Factor Correction) 意思是“功率因数校正”，功率因数指的是有效功率与总耗电量(视在功率)之间的关系，也就是有效功率除以总耗电量(视在功率)的比值。

功率因素可以衡量电力被有效利用的程度，当功率因素值越大，代表其电力利用率越高。

2、解析与评价（1）理想的二极管在承受反向电压时截止，不会有反向电流通过。

而实际二极管正向导通时，PN结内的电荷被积累，当二极管承受反向电压时，PN结内积累的电荷将释放并形成一个反向恢复电流，它恢复到零点的时间与结电容等因素有关。

反向恢复电流在变压器漏感和其他分布参数的影响下将产生较强烈的高频衰减振荡。

因此，输出整流二极管的反向恢复噪声也成为开关电源中一个主要的干扰源。

（2）输出整流二极管会产生反向浪涌电流。

二极管在正向导通时PN结内的电荷积累，二极管加反向电压时积累电荷将消失并产生反向电流。

因为开关电流需经二极管整流，二极管由导通转变为截止的时间很短，在短时间内要让存储电荷消失就产生了反向电流的浪涌。

由于直流输出线路中的分布电感，分布电容，浪涌引起了高频衰减振荡，这是一种差模噪声。

（3）在反向恢复期间，由于二极管的反向恢复特性，二极管的电流不能突变。

此效应与一个电感等效。

为了抑制二极管尖峰，需在二极管两端并联电容C或RC缓冲网络。

（4）开关电源中尖峰干扰主要来自功率开关管和二次侧整流二极管的开通和关断瞬间。

具有容易饱和,储能能力弱等特点的饱和电感能有效抑制这种尖峰干扰。

将饱和电感与整流二极管串联,在电流升高的瞬间,它呈现高阻抗,抑制尖峰电流,而饱和后其饱和电感量很小,损耗小。

通常将这种饱和电抗器作为尖峰抑制器。

（5）输出整流二极管截止时有一个反向电流，其恢复到零点的时间与结电容等因素有关。

它会在变压器漏感和其他分布参数的影响下产生很大的电流变化dirr/dt，产生较强的高频干扰，频率可达几十兆赫兹。

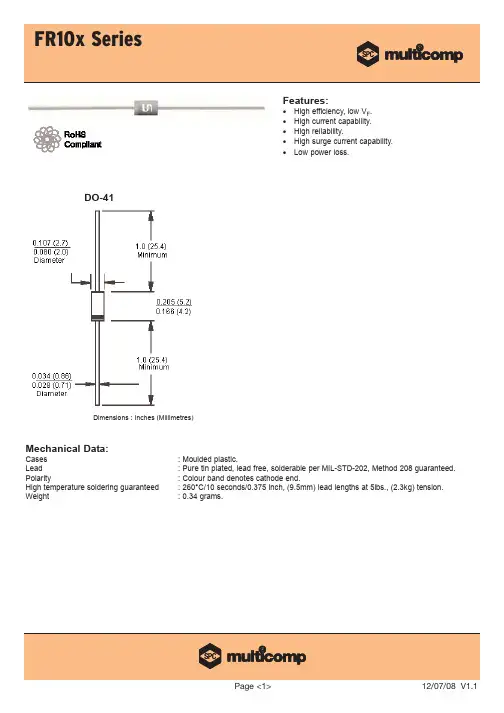

1.塑封整流二极管序号型号IF VRRM VF Trr 外形A V V μs1 1A1-1A7 1A 50-1000V R-12 1N4001-1N4007 1A 50-1000V DO-413 1N5391-1N5399 1.5A 50-1000V DO-154 2A01-2A07 2A 50-1000V DO-155 1N5400-1N5408 3A 50-1000V DO-201AD6 6A05-6A10 6A 50-1000V R-67 TS750-TS758 6A 50-800V R-68 RL10-RL60 1A-6A 50-1000V9 2CZ81-2CZ87 0.05A-3A 50-1000V DO-4110 2CP21-2CP29 0.3A 100-1000V DO-4111 2DZ14-2DZ15 0.5A-1A 200-1000V DO-4112 2DP3-2DP5 0.3A-1A 200-1000V DO-4113 BYW27 1A 200-1300V DO-4114 DR202-DR210 2A 200-1000V DO-1515 BY251-BY254 3A 200-800V DO-201AD16 BY550-200～1000 5A 200-1000V R-517 PX10A02-PX10A13 10A 200-1300V PX18 PX12A02-PX12A13 12A 200-1300V PX19 PX15A02-PX15A13 15A 200-1300V PX20 ERA15-02～13 1A 200-1300V R-121 ERB12-02～13 1A 200-1300V DO-1522 ERC05-02～13 1.2A 200-1300V DO-1523 ERC04-02～13 1.5A 200-1300V DO-1524 ERD03-02～13 3A 200-1300V DO-201AD25 EM1-EM2 1A-1.2A 200-1000V DO-1526 RM1Z-RM1C 1A 200-1000V DO-1527 RM2Z-RM2C 1.2A 200-1000V DO-1528 RM11Z-RM11C 1.5A 200-1000V DO-1529 RM3Z-RM3C 2.5A 200-1000V DO-201AD30 RM4Z-RM4C 3A 200-1000V DO-201AD 2.快恢复塑封整流二极管序号型号IF VRRM VF Trr 外形A V V μs1快恢复塑封整流二极管1 1F1-1F7 1A 50-1000V R-12 FR10-FR60 1A-6A 50-1000V3 1N4933-1N4937 1A 50-600V DO-414 1N4942-1N4948 1A 200-1000V DO-415 BA157-BA159 1A 400-1000V DO-416 MR850-MR858 3A 100-800V DO-201AD7 EU1-EU2 0.25A-1A 100-1000V DO-419 30DF1-30DF10 3A 100-1000V DO-201AD10 RU1-RU4 0.25A-3A 100-1000V11 ERA22-02～10 0.5A 200-1000V R-112 ERA18-02～10 0.8A 200-1000V R-113 ERB43-02～10 0.5A 200-1000V DO-4114 ERB44-02～10 1A 200-1000V DO-1515 ERC18-02～10 1.2A 200-1000V DO-1516 ERD28-02～10 1.5A 200-1000V DO-201AD17 ERD29-02～10 2.5A 200-1000V DO-201AD18 ERD32-02～10 3A 200-1000V DO-201AD19 ERD09-13～15 3A 1300-1500V R-52SK、2CG系列快恢复整流二极管1 SK1-02～30 1.5A 200-3000V DO-152 SK2-02～30 1A 200-3000V DO-413 SK3-02～30 2A 200-3000V DO-154 SK4-02～30 0.5A 300-3000V DO-415 2CG04-2CG30 0.2A 300-3000V DO-413快恢复塑封阻尼二极管1 2CN1-2CN1C 1A 200-1200V2 DO-412 2CN2D-2CN2M 0.5A 200-1000V 2 DO-413 2CN3D-2CN3M 1A 200-1000V 6 DO-414 2CN4D-2CN4M 1.5A 200-1000V DO-155 2CN5D-2CN5M 1.5A 200-1000V 1 DO-156 2CN6D-2CN6M 1A 200-1000V 6 DO-417 2CN12D-2CN12M 3A 200-1000V 1 DO-201AD8 RH1Z-RH1C 0.6A 200-1000V 4 DO-419 TVR4J-TVR4N 1.2A 600-1000V 20 DO-153.超高频塑封二极管1 ERA34-10 0.1A 1000V 3 R-12 ERA32-02～10 1A 200-1000V DO-413 ERB32-02～10 1.2A 200-1000V DO-154 ERC30-02～10 1.5A 200-1000V DO-155 ERC32-02～10 3A 200-1000V DO-201AD6 EG01E-EG01C 0.5A 200-1000V 2 DO-417 EG1E-EG1C 1A 200-1000V DO-418 RG10Z-RG10C 1.2A 200-1000V 2 DO-159 RG2Z-RG2C 1.5A 200-1000V DO-1510 RG4Z-RG4C 3A 200-1000V 2 D0-201AD4.超快恢复塑封二极管序号型号IF VRRM VF Trr 外形A V V ns1超快恢复塑封二极管1 SF10-SF50 1-5A 50-1000V 353 EGP10-EGP50 1-5A 50-200V 354 ERC38～04-ERC38～10 1A 400-1000V 50 DO-415 RL2-RL2C 2A 400-1000V 50 DO-156 RL3-RL3C 3A 400-1000V 50 DO-201AD7 1H1-1H8 1A 50-1000V 50-75 R-18 HER10-HER60 1-6A 50-1000V 50-759 HER80-HER160 8-6A 50-1000V 50-75 TO-22010 UF10-UF60 1-6A 50-1000V 50-7511 EL1Z-EL1 1.5A 200-350V 50 DO-152MUR超快恢复整流二极管1 MUR120-MUR1120 1A 200-1200V 35-50 DO-412 MUR420-MUR4120 4A 200-1200V 35-75 DO-201AD3 MUR820-MUR8120 8A 200-1200V 35-75 TO-220AC4 MUR1020-MUR10120 10A 200-1200V 35-75 TO-220AC5 MUR1520-MUR15120 15A 200-1200V 35-75 TO-220AC6 MUR2020-MUR20120 20A 200-1200V 35-75 TO-220AB7 MUR3020-MUR30120 30A 200-1200V 35-75 TO-247AD8 MUR6020-MUR60120 60A 200-1200V 35-75 TO-247AD3RHRP、RHRG超快恢复二极管1 RHRP820-RHRP8120 8A 200-1200V 35-70 TO-220AC2 RHRP1520-RHRP15120 15A 200-1200V 40-75 TO-220AC3 RHRP3020-RHRP30120 30A 200-1200V 45-75 TO-220AC4 RHRG3020-RHRG30120 30A 200-1200V 45-75 TO-247AC5 RHRG5020-RHRG50120 50A 200-1200V 50-100 TO-247AC6 RHRG6020-RHRG60120 60A 200-1200V 45-75 TO-247AD 4BYV29～79、BYT28～79超快恢复二极管1 BYW29-100～200 8A 100-200V 25 TO-220AC2 BYV29-300～500 9A 300-500V 60 TO-220AC3 BYQ28 -100～200 10A 100-200V 20 TO-220AB4 BYT28-300～500 10A 300-500V 60 TO-220AB5 BYV79-100～200 14A 100-200V 30 TO-220AC6 BYT79-300～500 14A 300-500V 60 TO-220AC7 BYV32-100～200 20A 100-200V 25 TO-220AB8 BYV34-300～500 20A 300-500V 60 TO-220AB9 BYV42-100～200 30A 100-200V 28 TO-220AB10 BYV44-300～500 30A 300-500V 60 TO-220AB5.肖特基整流二极管序号型号IF VRRM VF 外形A V V1肖特基塑封整流二极管1 1N5817-1N5819 1A 20-40V DO-412 1N5820-1N5822 3A 20-40V DO-201AD3 SRT12-SRT100 1A 20-100V R-15 SB120-SB1B0 1A 20-100V DO-416 SB220-SB2B0 2A 20-100V DO-157 SB320-SB3B0 3A 20-100V DO-201AD8 SB520-SB5B0 5A 20-100V D0-201AD9 ERA81-002～009 1A 20-90V DO-4110 ERB81-002～009 2A 20-90V DO-1511 ERC81-002～009 3A 20-90V DO201AD12 EK03-EK09 1A 20-90V DO-4113 EK13-EK19 1.5A 20-90V DO-1514 EK33-EK39 2A 20-90V DO-1515 EK43-EK49 3A 20-90V DO-201AD2MBR、PBYR系列大电流肖特基整流二极管1 MBR1020-MBR1060 10A 20-60V TO-220AC2 MBR1620-MBR1660 16A 20-60V TO-220AC3 MBR2020CT-2060CT 20A 20-60V TO-220AB4 MBR2520CT-2560CT 25A 20-60V TO-220AB5 MBR3020PT-3060PT 30A 20-60V TO-247AD6 MBR4020PT-4060PT 40A 20-60V TO-247AD7 MBR6020PT-6060PT 60A 20-60V TO-247AD8 PBYR735-745 7A 20-45V TO-220AC9 PBYR1020-1060 10A 20-60V TO-220AC10 PBYR1635-1660 16A 20-60V TO-220AC11 PBYR2020CT-2045CT 20A 20-45V TO-220AB12 PBYR3035PT-3060PT 30A 20-60V TO-247AD 6.玻球快恢复二极管、玻钝芯片塑封二极管序号型号IF VRRM VF Trr 外形A V V ns1BYV、BYT、BYM、BYW玻球快恢复二极管1 BYV26A-BYV26E 1A 200-1000V DO-204AP2 BYV12-BYV16 1.5A 100-1000V DO-204AP3 BYV96A-BYV96E 1.5A 100-1000V DO-204AP4 BYV27-50～200 2A 50-200V DO-204AP5 BYV28-50～200 3.5A 50-200V 0.03 G36 BYT52A-BYT52M 1A 50-1000V DO-204AP7 BYT54A-BYT54M 1.25A 50-1000V DO-204AP8 BYT53A-BYT53M 1.5A 50-1000V DO-204AP9 BYT56A-BYT56M 3A 200-1000V 0.1 G310 BYM26A-BYM26M 2.3A 200-1000V 0.03 G311 BYM36A-BYM36M 3A 200-1000V 0.15 G312 BYW32-BYW38 2A 200-1000V DO-204AP13 BYW52-BYW56 2A 200-1000V 4 DO-204AP14 BYW72-BYW76 3A 200-600V 0.2 G315 BYW96A-BYW96E 3A 200-1000V 0.2 G32GP、RGP系列玻钝芯片塑封二极管17 GP10-GP30 1-3A 50-1000V18 RGP01-10～RGP01-20 0.1A 1000-2000V 2 DO-4119 RGP05-10～RGP05-20 0.5A 1000-2000V 2 DO-4120 RGP10-RGP60 1-6A 50-2000V、TR、PR系列高压塑封二极管1 PD0112-PD0160 0.1A 1200-6000V DO-412 PD0312-PD0360 0.3A 1200-6000V DO-153 PD0512-PD0560 0.5A 1200-6000V DO-154 PD112-PD130 1A 1200-3000V DO-155 PD1512-PD1530 1.5A 1200-3000V DO-156 PD212-PD220 2A 1200-2000V DO-201AD7 PD312-PD320 3A 1200-2000V DO-201AD8 PD612-PD620 6A 1200-2000V R-69 TR0112-TR0160 0.1A 1200-6000V DO-4110 TR0312-TR0360 0.3A 1200-6000V DO-1511 TR0512-TR0560 0.5A 1200-6000V DO-1512 TR112-TR130 1A 1200-3000V DO-1513 TR1512-TR1530 1.5A 1200-3000V DO-1514 TR212-TR220 2A 1200-2000V DO-201AD15 TR312-TR320 3A 1200-2000V DO-201AD16 TR612-TR620 6A 1200-2000V R-617 PR01-PR1 -1A 1200-3000V DO-1518 RC2 0.3A 2000V 3 DO-4119 RU4D-RP3F 1.5A-2A 1300-1500V DO-201AD 8.稳压二极管序号名称型号PZM VZW V稳压二极管1 BZX552 1N5985B～1N6031B3 1N4728～1N4764 1W4 1N5911B～1N5956B5 ～366 2CW51-2CW687 2CW101-2CW121 1W8 2DW50-2DW64 1W 41V-190V9 2DW80-2DW190 3W 41V-190V10 2DW110-2DW151 10W11 2DW170-2DW202 50W12 温度补偿稳压二极管2DW230-2DW2369.高速开关二极管序号型号IC VRM Trr 外形mA V ns1 1N4148 150 100V 4 DO-352 1N4149-1N4154 150 35-100V 2-4 DO-353 1N4446-1N4454 150 40-100V 1-4 DO-354 1N914 75 100V 4 DO-355 BA V17-BA V21 250 25-250V 50 DO-356 BAW75-BAW76 300 35-75V 4 DO-357 2CK70-2CK79 10-280 20-60V 3-10 DO-358 2CK80-2CK85 10-300 20-60V 5-10 DO-359 1S1553-1S1555 100 70-35V 3 DO-3510 1S2471-1S2473 130-110 90-40V 3 DO-35几种常用二极管的特点1．整流二极管整流二极管结构主要是平面接触型,其特点是允许通过的电流比较大,反向击穿电压比较高,但PN结电容比较大,一般广泛应用于处理频率不高的电路中;例如整流电路、嵌位电路、保护电路等;整流二极管在使用中主要考虑的问题是最大整流电流和最高反向工作电压应大于实际工作中的值;2．快速二极管快速二极管的工作原理与普通二极管是相同的,但由于普通二极管工作在开关状态下的反向恢复时间较长,约4～5ms,不能适应高频开关电路的要求;快速二极管主要应用于高频整流电路、高频开关电源、高频阻容吸收电路、逆变电路等,其反向恢复时间可达10ns;快速二极管主要包括快恢复二极管和肖特基二极管;快恢复二极管简称FRD是一种具有开关特性好、反向恢复时间短特点的半导体二极管,主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中,作为高频整流二极管、续流二极管或阻尼二极管使用;快恢复二极管在制造上采用掺金、单纯的扩散等工艺,可获得较高的开关速度,同时也能得到较高的耐压;快恢复二极管的内部结构与普通PN结二极管不同,它属于PIN结型二极管,即在P型硅材料与N型硅材料中间增加了基区I,构成PIN硅片;因基区很薄,反向恢复电荷很小,所以快恢复二极管的反向恢复时间较短,正向压降较低,反向击穿电压耐压值较高;目前快恢复二极管主要应用在逆变电源中作整流元件,高频电路中的限幅、嵌位等; 肖特基Schottky二极管也称肖特基势垒二极管简称SBD,是由金属与半导体接触形成的势垒层为基础制成的二极管,其主要特点是正向导通压降小约,反向恢复时间短和开关损耗小,是一种低功耗、超高速半导体器件,广泛应用于开关电源、变频器、驱动器等电路,作高频、低压、大电流整流二极管、续流二极管、保护二极管使用,或在微波通信等电路中作整流二极管、小信号检波二极管使用;肖特基二极管在结构原理上与PN结二极管有很大区别,它的内部是由阳极金属用钼或铝等材料制成的阻挡层、二氧化硅SiO2电场消除材料、N-外延层砷材料、N型硅基片、N+阴极层及阴极金属等构成,如图所示;在N型基片和阳极金属之间形成肖特基势垒;当在肖特基势垒两端加上正向偏压阳极金属接电源正极,N型基片接电源负极时,肖特基势垒层变窄,其内阻变小；反之,若在肖特基势垒两端加上反向偏压时,肖特基势垒层则变宽,其内阻变大;肖特基二极管存在的问题是耐压比较低,反向漏电流比较大;目前应用在功率变换电路中的肖特基二极管的大体水平是耐压在150V以下,平均电流在100A以下,反向恢复时间在10～40ns;肖特基二极管应用在高频低压电路中,是比较理想的;3．稳压二极管稳压二极管是利用PN结反向击穿特性所表现出的稳压性能制成的器件;稳压二极管也称齐纳二极管或反向击穿二极管,在电路中起稳定电压作用;它是利用二极管被反向击穿后,在一定反向电流范围内反向电压不随反向电流变化这一特点进行稳压的;稳压二极管通常由硅半导体材料采用合金法或扩散法制成;它既具有普通二极管的单向导电特性,又可工作于反向击穿状态;在反向电压较低时,稳压二极管截止；当反向电压达到一定数值时,反向电流突然增大,稳压二极管进入击穿区,此时即使反向电流在很大范围内变化时,稳压二极管两端的反向电压也能保持基本不变;但若反向电流增大到一定数值后,稳压二极管则会被彻底击穿而损坏; 稳压二极管根据其封装形式、电流容量、内部结构的不同可以分为多种类型;稳压二极管根据其封装形式可分为金属外壳封装稳压二极管、玻璃封装简称玻封稳压二极管和塑料封装简称塑封稳压二极管;塑封稳压二极管又分为有引线型和表面封装两种类型;稳压管的主要参数有：①稳压值VZ;指当流过稳压管的电流为某一规定值时,稳压管两端的压降;②电压温度系数;稳压管的稳压值VZ的温度系数在VZ低于4V时为负温度系数值；当VZ的值大于7V时,其温度系数为正值；而VZ的值在6V左右时,其温度系数近似为零;目前低温度系数的稳压管是由两只稳压管反向串联而成,利用两只稳压管处于正反向工作状态时具有正、负不同的温度系数,可得到很好的温度补偿;③动态电阻rZ;表示稳压管稳压性能的优劣,一般工作电流越大,rZ越小;④允许功耗PZ;由稳压管允许达到的温升决定,小功率稳压管的PZ值为100～1000mW,大功率的可达50W;⑤稳定电流IZ;测试稳压管参数时所加的电流;实际流过稳压管的电流低于IZ时仍能稳压,但rZ较大;稳压管的最主要的用途是稳定电压;在要求精度不高、电流变化范围不大的情况下,可选与需要的稳压值最为接近的稳压管直接同负载并联;在稳压、稳流电源系统中一般作基准电源,也有在集成运放中作为直流电平平移;其存在的缺点是噪声系数较高,稳定性较差;。
