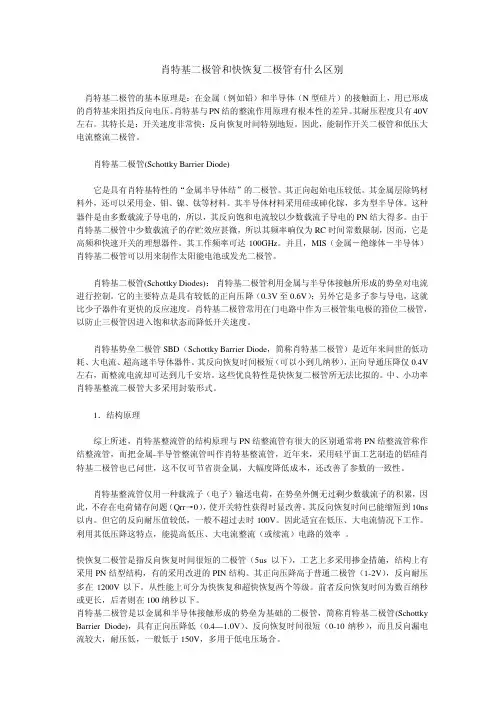

肖特基二极管和快恢复二极管有什么区别

肖特基二极管和快恢复二极管有什么区别肖特基二极管的基本原理是：在金属（例如铅）和半导体（N型硅片）的接触面上，用已形成的肖特基来阻挡反向电压。

肖特基与PN结的整流作用原理有根本性的差异。

其耐压程度只有40V 左右。

其特长是：开关速度非常快：反向恢复时间特别地短。

因此，能制作开关二极管和低压大电流整流二极管。

肖特基二极管(Schottky Barrier Diode)它是具有肖特基特性的“金属半导体结”的二极管。

其正向起始电压较低。

其金属层除钨材料外，还可以采用金、钼、镍、钛等材料。

其半导体材料采用硅或砷化镓，多为型半导体。

这种器件是由多数载流子导电的，所以，其反向饱和电流较以少数载流子导电的PN结大得多。

由于肖特基二极管中少数载流子的存贮效应甚微，所以其频率响仅为RC时间常数限制，因而，它是高频和快速开关的理想器件。

其工作频率可达100GHz。

并且，MIS（金属－绝缘体－半导体）肖特基二极管可以用来制作太阳能电池或发光二极管。

肖特基二极管(Schottky Diodes)：肖特基二极管利用金属与半导体接触所形成的势垒对电流进行控制。

它的主要特点是具有较低的正向压降（0.3V至0.6V）；另外它是多子参与导电，这就比少子器件有更快的反应速度。

肖特基二极管常用在门电路中作为三极管集电极的箝位二极管，以防止三极管因进入饱和状态而降低开关速度。

肖特基势垒二极管SBD（Schottky Barrier Diode，简称肖特基二极管）是近年来间世的低功耗、大电流、超高速半导体器件。

其反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V 左右，而整流电流却可达到几千安培。

这些优良特性是快恢复二极管所无法比拟的。

中、小功率肖特基整流二极管大多采用封装形式。

1．结构原理综上所述，肖特基整流管的结构原理与PN结整流管有很大的区别通常将PN结整流管称作结整流管，而把金属-半导管整流管叫作肖特基整流管，近年来，采用硅平面工艺制造的铝硅肖特基二极管也已问世，这不仅可节省贵金属，大幅度降低成本，还改善了参数的一致性。

肖特基二极管的开关损耗__快恢复二极管的开关损耗肖特基二极管是一种具有独特特性的半导体器件，它被广泛应用于各种电子电路中。

在实际应用中，了解肖特基二极管的开关损耗是非常重要的，因为它直接影响到器件的性能和可靠性。

肖特基二极管的开关损耗分为两个方面：正向导通时的开关损耗和反向截止时的开关损耗。

正向导通时的开关损耗是指当二极管处于正向导通状态时，由于导通电阻的存在，会导致一定的功耗损失。

这个损耗与二极管的导通电流大小以及导通时间有关。

通常情况下，如果导通电流较大或导通时间较长，开关损耗也会相对较大。

为了减小正向导通时的开关损耗，可以选择导通电流较小的二极管或者尽量缩短导通时间。

此外，考虑电路的整体功耗和效率，也可以在设计时选择合适的二极管参数来平衡导通损耗和性能要求。

反向截止时的开关损耗是指当二极管处于反向截止状态时，由于反向电流的存在，会产生一定的功耗损失。

这个损耗与二极管的反向漏电流大小以及反向漏电流存在的时间有关。

通常情况下，如果反向漏电流较大或存在的时间较长，开关损耗也会相对较大。

要减小反向截止时的开关损耗，可以选择反向漏电流较小的二极管或者尽量减少反向漏电流存在的时间。

同样地，设计时还需要考虑电路的整体功耗和效率，以及反向截止时的开关损耗与其他要求的平衡。

为了有效地减小肖特基二极管的开关损耗，除了选择合适的二极管参数以外，还可以采用复合二极管等特殊结构的器件。

复合二极管通过在正向导通和反向截止时选择不同的工作区域，可以减小开关损耗。

总之，了解肖特基二极管的开关损耗对于设计高性能、高效率的电子电路非常重要。

通过选择合适的二极管参数和采用特殊的器件结构，可以有效地减小开关损耗，提高电路的性能和可靠性。

在实际应用中，应根据具体情况综合考虑各种因素，以达到最佳的设计效果。

肖特基二极管、开关二极管、快恢复二极管是现代电子元件中常见的三种二极管类型。

它们在电子设备中起着不同的作用，本文将分别介绍这三种类型的二极管的特点、应用和工作原理。

一、肖特基二极管1. 特点肖特基二极管，又称作劲步二极管，是一种具有非常快速反应时间和低逆向漏电流的二极管。

它采用了金属-半导体接触来代替传统的P-N 结，因此具有更快的开关速度和更低的开启电压。

2. 应用由于其快速开关特性和低漏电流，肖特基二极管广泛应用于高频开关电源、无线通信设备、医疗设备和汽车电子系统等领域。

3. 工作原理当正向电压施加到肖特基二极管上时，由于金属-半导体接触的特性，电子能够迅速地从金属电极注入到半导体中，使得二极管快速导通；在反向电压下，由于金属-半导体接触的势垒高，几乎没有反向漏电流，因此具有很高的反向击穿电压。

二、开关二极管1. 特点开关二极管是为了快速开关电路而设计的一种二极管，具有较快的反应时间和较低的导通压降。

它专门用于电路的开关控制，能够快速地打开和关闭。

2. 应用开关二极管广泛应用于开关电源、逆变器、直流-直流变换器等高频开关电路中，可以实现高效率和快速响应。

3. 工作原理开关二极管的工作原理和普通二极管相似，但它被优化设计，以实现更快的反应时间和更低的导通压降，从而适合高频开关电路的应用。

三、快恢复二极管1. 特点快恢复二极管是一种具有快速恢复时间和低反向漏电流的二极管。

它采用特殊的工艺和材料设计，在高频开关电路中表现出色良好的性能。

2. 应用快恢复二极管广泛应用于开关电源、逆变器、变频器、汽车电子系统等需要高速开关和快速反应的电路中。

3. 工作原理快恢复二极管的工作原理是通过优化材料和工艺，降低二极管的存储电荷和开关时间，从而实现更快的反应速度和更低的反向漏电流。

以上就是对肖特基二极管、开关二极管、快恢复二极管的介绍，这三种二极管在现代电子设备中扮演着重要的角色，在不同的领域发挥着关键作用。

随着电子技术的不断发展，相信这些二极管类型也会不断得到改进和优化，为电子设备的性能提升和功耗降低做出更大的贡献。

肖特基二极管与高速开关二极管的比较1. 背景介绍肖特基二极管和高速开关二极管都是常用的电子元件，它们在各种电路中都发挥着重要的作用。

本文将比较这两种二极管的特性和应用，以帮助读者更好地理解它们的优劣和适用场景。

2. 肖特基二极管的特性（1）低反向漏电流：肖特基二极管的开启速度非常快，其反向漏电流比普通二极管要小得多，能有效提高电路的效率和稳定性。

（2）快速恢复时间：肖特基二极管的恢复时间短，可在瞬时高压下迅速进行导通和截止，适合高频开关应用。

3. 肖特基二极管的应用（1）开关电源：肖特基二极管由于其快速开关特性，可用于开关电源的反激电路中，提高功率转换效率。

（2）电源整流：在需要高效、低损耗的电源整流电路中，肖特基二极管也是一个理想的选择。

4. 高速开关二极管的特性（1）超高开关速度：高速开关二极管可在纳秒级别完成导通和截止，适合高频高速开关电路的应用。

（2）低导通压降：高速开关二极管在导通状态时，具有非常低的导通压降，能有效降低功耗损失。

5. 高速开关二极管的应用（1）电子变流器：高速开关二极管广泛应用于电子变流器、逆变器等高频高速开关电路中，以提高整体转换效率和稳定性。

（2）电源管理：在需要快速高效能的电源管理应用中，高速开关二极管也能发挥其优势，提高电路的整体性能。

6. 不同特性造成的应用差异肖特基二极管因其较快的反向恢复时间和低反向漏电流，适合于电源整流等中低频率场合的应用。

而高速开关二极管则适用于高频高速开关电路，如电子变流器、逆变器等。

7. 结论肖特基二极管和高速开关二极管各有其独特的特性和应用场景。

在实际电路设计中，根据具体的需求以及工作频率等因素，选择合适的二极管能够更好地发挥电路的性能。

希望本文所述能为读者在实际应用中提供一定的指导和帮助。

8. 肖特基二极管和高速开关二极管在实际应用中的选型考虑在电子电路设计中，选择合适的二极管对于整个电路性能至关重要。

在选择肖特基二极管或高速开关二极管时，需要考虑以下几个关键因素：（1）工作频率：工作频率是选择肖特基二极管或高速开关二极管的重要考量因素。

肖特基和快恢复二极管外观标识一、引言肖特基二极管和快恢复二极管外观标识是电子元器件中的重要标志，也是电路设计和制造过程中必不可少的工具。

在工业自动化、通讯、医疗设备、能源电力等众多领域中均得到了广泛应用。

本篇文章旨在深入探讨肖特基二极管和快恢复二极管的外观标识。

二、肖特基二极管肖特基二极管是一种与普通二极管性质不同的二极管，一般用于高速开关、频率转换和高温环境下的电路。

肖特基二极管的外观标识通常由三部分组成：器件型号、批次代码和生产厂家标识。

1、器件型号器件型号是肖特基二极管最基本的外观标识，通常由一串数字和字母组成。

其中，数字表示器件的主要特性参数，例如：1N5817代表瞬态反向电压为20V，最大整流电流为1A的肖特基二极管。

字母则表示器件的功能和应用范围，例如：1N5817HR代表高可靠性的肖特基二极管。

2、批次代码批次代码是生产厂家为了管理产品质量而设置的，通常由数字和字母组合而成，用于区分不同生产时间和批次的产品。

例如：1N5817A和1N5817B通常代表不同生产时间的产品。

3、生产厂家标识生产厂家标识是肖特基二极管的生产厂家信息，通常由一串字母或代号表示。

一般来说，知名电子元器件生产厂家会在器件上标注自己的名称或LOGO，例如：ON代表罗姆公司，MCC代表微商公司。

三、快恢复二极管快恢复二极管是一种专门用于高速开关的二极管，具有快速恢复时间和低反向恢复电荷等特点。

快恢复二极管的外观标识与肖特基二极管类似，也由器件型号、批次代码和生产厂家标识组成。

1、器件型号快恢复二极管的器件型号也由数字和字母组成，其中数字表示主要特性参数，字母表示功能和应用范围。

例如：BYT08P-400代表80V，4A 的快恢复二极管。

2、批次代码快恢复二极管的批次代码与肖特基二极管类似，由数字和字母组成，用于区分不同生产批次的产品。

3、生产厂家标识快恢复二极管的生产厂家标识与肖特基二极管类似，通常由一串字母或代号表示生产厂家信息。

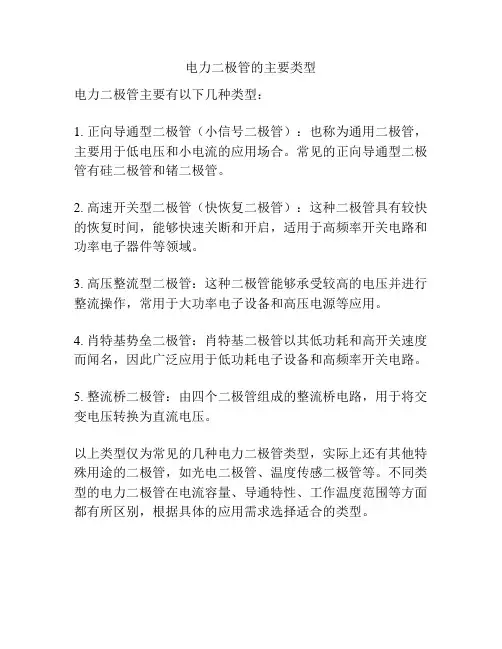

电力二极管的主要类型
电力二极管主要有以下几种类型：
1. 正向导通型二极管（小信号二极管）：也称为通用二极管，主要用于低电压和小电流的应用场合。

常见的正向导通型二极管有硅二极管和锗二极管。

2. 高速开关型二极管（快恢复二极管）：这种二极管具有较快的恢复时间，能够快速关断和开启，适用于高频率开关电路和功率电子器件等领域。

3. 高压整流型二极管：这种二极管能够承受较高的电压并进行整流操作，常用于大功率电子设备和高压电源等应用。

4. 肖特基势垒二极管：肖特基二极管以其低功耗和高开关速度而闻名，因此广泛应用于低功耗电子设备和高频率开关电路。

5. 整流桥二极管：由四个二极管组成的整流桥电路，用于将交变电压转换为直流电压。

以上类型仅为常见的几种电力二极管类型，实际上还有其他特殊用途的二极管，如光电二极管、温度传感二极管等。

不同类型的电力二极管在电流容量、导通特性、工作温度范围等方面都有所区别，根据具体的应用需求选择适合的类型。

肖特基二极管和快速二极管是电子领域中常见的两种二极管，它们在电子设备中起着重要的作用。

但是，它们之间有着明显的区别，包括工作原理、特性和应用场景等方面。

在本文中，我将从深度和广度的角度对肖特基二极管和快速二极管进行全面评估，以帮助您更好地理解这两种不同的器件。

1. 肖特基二极管肖特基二极管是一种特殊结构的二极管，其结构中包含着肖特基势垒。

肖特基二极管的主要特点是具有快速的开关速度和低的反向漏电流。

这使得肖特基二极管在高频和低噪声应用中得到了广泛的应用。

肖特基二极管通常由金属与半导体材料构成，其工作原理是利用金属与半导体接触时形成的势垒来实现。

2. 快速二极管快速二极管是一种专门设计用于高频、高速电路中的二极管。

与普通二极管相比，快速二极管具有更快的恢复时间和更小的开关时间。

这使得快速二极管在开关电源、逆变器和放大器等高频应用中表现出色。

快速二极管通常由P型硅和N型硅等材料构成，其工作原理是通过减少扩散电容和恢复时间来实现快速的开关速度。

3. 区别比较- 工作原理：肖特基二极管利用金属与半导体接触时形成的肖特基势垒来实现，而快速二极管则通过减少扩散电容和恢复时间来实现快速的开关速度。

- 特性表现：肖特基二极管具有快速的开关速度和低的反向漏电流，适用于高频和低噪声应用，而快速二极管具有更快的恢复时间和更小的开关时间，在高频电路中表现出色。

- 应用场景：肖特基二极管适用于高频和低噪声电路中，如通信设备、收音机等，而快速二极管适用于开关电源、逆变器和放大器等高频应用中。

总结回顾通过对肖特基二极管和快速二极管的深度评估，我们可以看到它们在工作原理、特性表现和应用场景等方面有着明显的区别。

肖特基二极管适用于高频和低噪声电路，快速二极管则适用于高频电路中，具有更快的恢复时间和更小的开关时间。

在实际应用中，选择合适的二极管对电路性能至关重要，因此需要根据具体的应用需求来选择合适的器件。

个人观点和理解在我看来，肖特基二极管和快速二极管的区别不仅体现在其工作原理和特性表现上，更体现在其适用的应用场景和领域上。

快恢复二极管名词解释
快恢复二极管是一种半导体器件，也称为快恢复肖特基二极管（FRD），它是肖特基二极管的一种改进型式。

与常规的肖特基二极管相比，快恢复二极管具有更快的恢复速度和更低的反向恢复电荷。

它广泛应用于开关电源、电磁炉、高频电路等各种电子设备中。

快恢复二极管的主要特点是具有快速的恢复时间和低的反向恢
复电荷，这使得它在高频电路和开关电源中得到了广泛应用。

它的结构与肖特基二极管类似，但是它在PN结的两侧分别添加了掺杂浓度不同的扩散区，以减少反向恢复电荷的大小，从而提高了电路的效率。

除了快速恢复时间和低反向恢复电荷外，快恢复二极管还具有较高的反向电压和较低的正向电压降，因此在高压、高频和高温环境下表现出色。

此外，它还可以通过控制扩散区的厚度和掺杂浓度来改变其特性，以满足不同应用的需求。

总之，快恢复二极管是一种高性能的半导体器件，在电子设备中的应用越来越广泛。

随着技术的进步和需求的增加，快恢复二极管的研究和应用前景也将越来越广阔。

- 1 -。

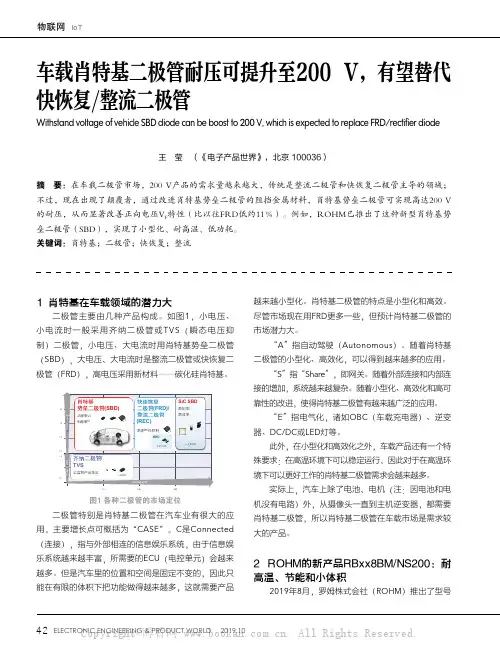

IoT 物联网ELECTRONIC ENGINEERING & PRODUCT WORLD2019.10越来越小型化。

肖特基二极管的特点是小型化和高效。

尽管市场现在用FRD更多一些，但预计肖特基二极管的市场潜力大。

“A”指自动驾驶（Autonomous）。

随着肖特基二极管的小型化、高效化，可以得到越来越多的应用。

“S”指“Share”，即网关。

随着外部连接和内部连接的增加，系统越来越复杂。

随着小型化、高效化和高可靠性的改进，使得肖特基二极管有越来越广泛的应用。

“E”指电气化，诸如OBC（车载充电器）、逆变器、DC/DC或LED灯等。

此外，在小型化和高效化之外，车载产品还有一个特殊要求：在高温环境下可以稳定运行。

因此对于在高温环境下可以更好工作的肖特基二极管需求会越来越多。

实际上，汽车上除了电池、电机（注：因电池和电机没有电路）外，从摄像头一直到主机逆变器，都需要肖特基二极管，所以肖特基二极管在车载市场是需求较大的产品。

2 ROHM的新产品RBxx8BM/NS200：耐高温、节能和小体积2019年8月，罗姆株式会社（ROHM）推出了型号车载肖特基二极管耐压可提升至200 V，有望替代快恢复/整流二极管Withstand voltage of vehicle SBD diode can be boost to 200 V, which is expected to replace FRD/rectifier diode王 莹 （《电子产品世界》，北京 100036）摘 要：在车载二极管市场，200 V产品的需求量越来越大，传统是整流二极管和快恢复二极管主导的领域；不过，现在出现了颠覆者，通过改进肖特基势垒二极管的阻挡金属材料，肖特基势垒二极管可实现高达200 V 的耐压，从而显著改善正向电压V F特性（比以往FRD低约11％）。

例如，ROHM已推出了这种新型肖特基势垒二极管（SBD），实现了小型化、耐高温、低功耗。

快恢复二极管和普通二极管有什么区别啊楼主指的是肖特基二极管吧快恢复二极管是指反向恢复时间很短的二极管（5us以下），工艺上多采用掺金措施，结构上有采用PN结型结构，有的采用改进的PIN结构。

其正向压降高于普通二极管（0.5-2V），反向耐压多在1200V以下。

从性能上可分为快恢复和超快恢复两个等级。

前者反向恢复时间为数百纳秒或更长，后者则在100ns(纳秒)以下。

肖特基二极管是以金属和半导体接触形成的势垒为基础的二极管，简称肖特基二极管(Schottky Barrier Diode），具有正向压降低（0.4--1.0V）、反向恢复时间很短（2-10ns纳秒），而且反向漏电流较大，耐压低，一般低于150V，多用于低电压场合。

肖特基二极管和快恢复二极管区别：前者的恢复时间比后者小一百倍左右，前者的反向恢复时间大约为几纳秒！前者的优点还有低功耗，大电流，超高速！电特性当然都是二极管！快恢复二极管在制造工艺上采用掺金,单纯的扩散等工艺,可获得较高的开关速度,同时也能得到较高的耐压.目前快恢复二极管主要应用在逆变电源中做整流元件.肖特基二极管：反向耐压值较低(一般小于150V），通态压降0.3-0.6V，小于10nS的反向恢复时间。

它是有肖特基特性的“金属半导体结”的二极管。

其正向起始电压较低。

其金属层除材料外，还可以采用金、钼、镍、钛等材料。

其半导体材料采用硅或砷化镓，多为N型半导体。

这种器件是由多数载流子导电的，所以，其反向饱和电流较以少数载流子导电的PN结大得多。

由于肖特基二极管中少数载流子的存贮效应甚微，所以其频率响仅为RC时间常数限制，因而，它是高频和快速开关的理想器件。

其工作频率可达100GHz。

并且，MIS（金属－绝缘体－半导体）肖特基二极管可以用来制作太阳能电池或发光二极管。

快恢复二极管：有0.8-1.1V的正向导通压降，35-85nS的反向恢复时间，在导通和截止之间迅速转换，提高了器件的使用频率并改善了波形。

各种二极管的分类及参数二极管是一种最简单的电子器件，广泛应用于各种电子电路中。

根据不同的分类标准和参数，二极管可以分为多种类型。

下面将介绍几种常见的二极管分类及其参数。

一、按应用领域分类1. 信号二极管：主要用于信号处理电路中，如收音机、音频放大器等。

常见的信号二极管有普通二极管、快恢复二极管和 Schottky 二极管等。

2.功率二极管：主要用于功率放大电路中，如电源开关、逆变器等。

常见的功率二极管有快恢复二极管、肖特基二极管、整流二极管和开关二极管等。

3.光电二极管：主要用于光电转换电路中，如遥控器、光耦合器等。

光电二极管主要参数包括光敏度、响应时间和最大电流等。

二、按结构分类1.普通二极管：普通二极管由两块半导体材料组成，即P型和N型半导体，通过PN结的特性来实现二极管的整流功能。

普通二极管的主要参数包括最大反向电压、最大额定电流和正向压降等。

2.快恢复二极管：快恢复二极管是一种速度较快的二极管，可以在较短时间内恢复到正向导通状态。

它主要用于高频电路和开关电源等领域。

快恢复二极管的主要参数包括恢复时间、二极管电容和正向电压降等。

3.肖特基二极管：肖特基二极管利用金属和半导体之间的肖特基势垒，具有较小的压降和较快的开关速度。

它主要用于高频电路和功率电子领域。

肖特基二极管的主要参数包括正向电压降、反向电压和正向漏电流等。

4.整流二极管：整流二极管是一种用于将交流信号转化为直流信号的二极管。

它主要用于电源和电路中的整流部分。

整流二极管的主要参数包括最大反向电压、额定电流和正向压降等。

5.隧道二极管：隧道二极管的特殊结构使得电子可以以惊人的速度穿过势垒，产生很高的电流。

三、按参数分类1.最大反向电压（VR）：指二极管能够承受的最大反向电压，超过该电压会导致二极管击穿损坏。

2.最大额定电流（IFM）：指二极管能够承受的最大额定电流，超过该电流会导致二极管过热损坏。

3.正向压降（VF）：指二极管在正向导通状态下的电压降，也称为正向压降。

肖特基二极管是近年来问世的低功耗、大电流、超高速半导体器件。

其反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右，而整流电流却可达到几千毫安。

这些优良特性是快恢复二极管所无法比拟的。

中、小功率肖特基整流二极管大多采用封装形式。

肖特基二极管是贵金属（金、银、铝、铂等）A为正极，以N型半导体B为负极，利用二者接触面上形成的势垒具有整流特性而制成的金属-半导体器件。

因为N型半导体中存在着大量的电子，贵金属中仅有极少量的自由电子，所以电子便从浓度高的B中向浓度低的A中扩散。

显然，金属A 中没有空穴，也就不存在空穴自A向B的扩散运动。

随着电子不断从B扩散到A，B表面电子浓度逐渐降低，表面电中性被破坏，于是就形成势垒，其电场方向为B→A。

但在该电场作用之下，A中的电子也会产生从A→B的漂移运动，从而消弱了由于扩散运动而形成的电场。

当建立起一定宽度的空间电荷区后，电场引起的电子漂移运动和浓度不同引起的电子扩散运动达到相对的平衡，便形成了肖特基势垒。

典型的肖特基整流管的内部电路结构是以N型半导体为基片，在上面形成用砷作掺杂剂的N-外延层。

阳极使用钼或铝等材料制成阻档层。

用二氧化硅（SiO2）来消除边缘区域的电场，提高管子的耐压值。

N型基片具有很小的通态电阻，其掺杂浓度较H-层要高100%倍。

在基片下边形成N+阴极层，其作用是减小阴极的接触电阻。

通过调整结构参数，N型基片和阳极金属之间便形成肖特基势垒，如图所示。

当在肖特基势垒两端加上正向偏压（阳极金属接电源正极，N型基片接电源负极）时，肖特基势垒层变窄，其内阻变小；反之，若在肖特基势垒两端加上反向偏压时，肖特基势垒层则变宽，其内阻变大。

综上所述，肖特基整流管的结构原理与PN结整流管有很大的区别通常将PN结整流管称作结整流管，而把金属-半导管整流管叫作肖特基整流管，近年来，采用硅平面工艺制造的铝硅肖特基二极管也已问世，这不仅可节省贵金属，大幅度降低成本，还改善了参数的一致性.SBD具有开关频率高和正向压降低等优点，但其反向击穿电压比较低，大多不高于60V，最高仅约100V，以致于限制了其应用范围。

以下是几种常见的二极管类型：
1. 整流二极管（Rectifier diode）：用于将交流电转换为直流电，常见的整流二极管有常见的标识符号，如1N4001、1N4007等。

2. 肖特基二极管（Schottky diode）：肖特基二极管具有较快的开关速度和较低的开关电压，适用于高频电路和低功耗电路。

3. 快恢复二极管（Fast recovery diode）：这种二极管具有较快的恢复速度，适用于需要频繁开关的电路，如开关电源、PWM控制等。

4. 功率二极管（Power diode）：功率二极管具有较高的电流和较高的电压承受能力，适用于高功率电路和电源应用。

5. 发光二极管（Light-emitting diode，LED）：LED是一种发光二极管，能够将电能转换为可见光，用于指示灯、显示屏、照明等领域。

6. 齐纳二极管（Zener diode）：齐纳二极管是一种特殊的二极管，具有反向击穿特性，可以稳定地保持反向电压在一定范围内。

这些只是一些常见的二极管类型，还有其他多种特殊用途的二极管，如二极管阵列、电容二极管、光电二极管等，用于特定的应用和电路
设计。

不同类型的二极管具有不同的特性和应用场景，选择合适的二极管取决于具体的电路需求。

肖特基与快恢复二极管区别
快恢复二极管是反向恢复时间很短的二极管(5us以下)，其正向压降高于普通二极管(0.8~2V)反向耐压在1200V 以下，在性能上可以分为快恢复和超快恢复，后者可以达到100ns以下。

肖特基二极管反向恢复时间在10ns以下，反向漏电流较大，耐压低，一般低于150V多用于低压场合。

肖特基二极管和快恢复二极管区别：前者的恢复时间比后者小一百倍左右，前者的反向恢复时间大约为几纳秒。

前者的优点还有低功耗，大电流，超高速;后者有较高的开关速度,同时也能得到较高的耐压，反向漏电小，可用于电压较高且频率较高的场合。

另外肖特基二极管的ESD承受能力低于快恢复二极管。

快速恢复二极管与肖特基二极管有什么区别？快速恢复二极管是指反向恢复时间短(小于5us)的二极管，在这个过程中经常使用金掺杂。

该结构采用PN结结构，并在某些情况下采用改进的pin结构。

二极管正向压降高于普通二极管(1-2v)，反向耐压低于1200V。

它可以分为快速恢复和超快速恢复，前者的反向恢复时间为数百纳秒或更长，而后者小于100纳秒。

肖特基二极管是一种二极管的基础上形成的势垒金属与半导体接触势垒二极管有正向电压降(0.4 - -0.5 v)(这个方法可以用来判断设备),反向恢复时间很短(10-40纳秒),和反向漏电流大,耐压低,一般低于150 v，主要用于低压应用，这两种管通常用于开关电源。

肖特基二极管与快速恢复二极管的区别:肖特基二极管的恢复时间约为快速恢复二极管的100倍，而肖特基二极管的反向恢复时间约为几纳秒。

前者具有低功耗、大电流、超高速等优点。

在快速恢复二极管的制造过程中，利用金掺杂和简单的扩散过程可以获得高开关速度和高耐压性能。

目前，在逆变电源中，快速恢复二极管主要用作整流元件肖特基二极管:反向耐压值较低，为40v-50v，上态电压降为0.3-0.6v，反向恢复时间小于10ns。

这是“金属半导体结”二极管的肖特基特性。

正启动电压很低。

除材料外，金属层还可由金、钼、镍、钛等材料制成。

其半导体材料为硅或砷化镓，多为n型半导体。

该器件由大多数载流子导电，因此其反向饱和电流要比有少数载流子的PN结大很多。

由于肖特基二极管中少数载流子的记忆效应很小，因此肖特基二极管的频率响应只受RC时间常数的限制。

其工作频率可达100GHz。

此外，MIS(金属绝缘体半导体)肖特基二极管可用于制造太阳能电池或发光二极管。

快速恢复二极管:具有0.8-1.1v正向传导压降，35-85ns反向恢复时间。

它可以快速切换开关，提高设备的频率和波形。

在快速恢复二极管的制造过程中，利用金掺杂和简单的扩散过程可以获得高开关速度和高耐压性能。

肖特基二极管和快恢复二极管有什么区别一、肖特基二极管肖特基二极管是以其发明人肖特基博士（Schottky）命名的，SBD是肖特基势垒二极管（SchottkyBarrierDiode，缩写成SBD）的简称。

SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的，而是利用金属与半导体接触形成的金属－半导体结原理制作的。

因此，SBD也称为金属－半导体（接触）二极管或表面势垒二极管，它是一种热载流子二极管。

原理肖特基二极管是贵金属（金、银、铝、铂等）A为正极，以N型半导体B为负极，利用二者接触面上形成的势垒具有整流特性而制成的金属-半导体器件。

因为N型半导体中存在着大量的电子，贵金属中仅有极少量的自由电子，所以电子便从浓度高的B中向浓度低的A中扩散。

显然，金属A中没有空穴，也就不存在空穴自A向B的扩散运动。

随着电子不断从B扩散到A，B表面电子浓度逐渐降低，表面电中性被破坏，于是就形成势垒，其电场方向为B→A。

但在该电场作用之下，A中的电子也会产生从A→B的漂移运动，从而消弱了由于扩散运动而形成的电场。

当建立起一定宽度的空间电荷区后，电场引起的电子漂移运动和浓度不同引起的电子扩散运动达到相对的平衡，便形成了肖特基势垒。

典型的肖特基整流管的内部电路结构是以N型半导体为基片，在上面形成用砷作掺杂剂的N-外延层。

阳极使用钼或铝等材料制成阻档层。

用二氧化硅（SiO2）来消除边缘区域的电场，提高管子的耐压值。

N型基片具有很小的通态电阻，其掺杂浓度较H-层要高100%倍。

在基片下边形成N+阴极层，其作用是减小阴极的接触电阻。

通过调整结构参数，N型基片和阳极金属之间便形成肖特基势垒，如图所示。

当在肖特基势垒两端加上正向偏压（阳极金属接电源正极，N型基片接电源负极）时，肖特基势垒层变窄，其内阻变小；反之，若在肖特基势垒两端加上反向偏压时，肖特基势垒层则变宽，其内阻变大。

综上所述，肖特基整流管的结构原理与PN结整流管有很大的区别通常将PN结整流管称作结整流管，而把金属-半导管整流管叫作肖特基整流管，采用硅平面工艺制造的铝硅肖特基二极管也已问世，这不仅可节省贵金属，大幅度降低成本，还改善了参数的一致性。

快恢复二极管和肖特基二极管的区别和是否能够替代使用
一、区别
快恢复二极管的特点：开关特性好、反向恢复时间短，耐压较高，但由于正向压降大，功耗也大，容易发热；
肖特基二极管开关特性也很好、反向恢复时间也很短，正向压降相对小些，功耗也低些，相对说不容易发热，但是最大缺点是耐压较抵，目前水平大概可以做到250V，而一般快恢复二极管轻易做到1000V甚至以上。

二、通常不能替换使用
肖特基反向耐压低，正向压降小，适用于低电压整流；
快恢复反向耐压高，正向压降大，适用于高电压整流；
用肖特基代替快恢复容易击穿（除非确认耐压满足需要）；
用快恢复代替肖特基损耗大效率低（除非不考虑效率）。

（版权声明：本文章来源于深圳辰达行电子有限公司，若要转载，请附上公司名称）。

问:普通硅二极管与肖特基二极管的异同？答：两种二极管都是单向导电，可用于整流场合。

区别是普通硅二极管的耐压可以做得较高，但是它的恢复速度低，只能用在低频的整流上，如果是高频的就会因为无法快速恢复而发生反向漏电，最后导致管子严重发热烧毁；肖特基二极管的耐压能常较低，但是它的恢复速度快，可以用在高频场合，故开关电源采用此种二极管作为整流输出用，尽管如此，开关电源上的整流管温度还是很高的。

答：快恢复二极管是指反向恢复时间很短的二极管（5us以下），工艺上多采用掺金措施，结构上有采用PN结型结构，有的采用改进的PIN结构。

其正向压降高于普通二极管（1-2V），反向耐压多在1200V以下。

从性能上可分为快恢复和超快恢复两个等级。

前者反向恢复时间为数百纳秒或更长，后者则在100纳秒以下。

肖特基二极管是以金属和半导体接触形成的势垒为基础的二极管，简称肖特基二极管(Schottky Barrier Diode），具有正向压降低（0.4--0.5V）、反向恢复时间很短（10-40纳秒），而且反向漏电流较大，耐压低，一般低于150V，多用于低电压场合。

这两种管子通常用于开关电源。

肖特基二极管和快恢复二极管区别：前者的恢复时间比后者小一百倍左右，前者的反向恢复时间大约为几纳秒~！前者的优点还有低功耗，大电流，超高速~！电气特性当然都是二极管阿~！快恢复二极管在制造工艺上采用掺金,单纯的扩散等工艺,可获得较高的开关速度,同时也能得到较高的耐压.目前快恢复二极管主要应用在逆变电源中做整流元件.问:肖特基二极管与普通二极管从外观上如何区分？注意：是从外观上如何区别？肖特基二极管与普通二极管标识有何区别？肖特基二极管SR350 是表示3A50v？答：除了型号，外形上一般没什么区别，但可以测量正向压降进行区别，直接用数字万用表测（小电流）普通二极管在0.5V以上，肖特基二极管在0.3V以下，大电流时普通二极管在0.8V左右，肖特基二极管在0.5V以下；SR350 就是表示3A50V。
