快恢复整流二极管

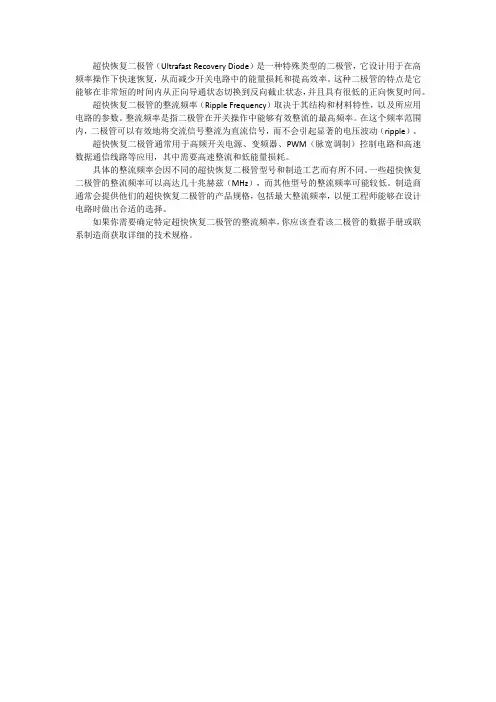

超快恢复二极管（Ultrafast Recovery Diode）是一种特殊类型的二极管，它设计用于在高频率操作下快速恢复，从而减少开关电路中的能量损耗和提高效率。

这种二极管的特点是它能够在非常短的时间内从正向导通状态切换到反向截止状态，并且具有很低的正向恢复时间。

超快恢复二极管的整流频率（Ripple Frequency）取决于其结构和材料特性，以及所应用电路的参数。

整流频率是指二极管在开关操作中能够有效整流的最高频率。

在这个频率范围内，二极管可以有效地将交流信号整流为直流信号，而不会引起显著的电压波动（ripple）。

超快恢复二极管通常用于高频开关电源、变频器、PWM（脉宽调制）控制电路和高速数据通信线路等应用，其中需要高速整流和低能量损耗。

具体的整流频率会因不同的超快恢复二极管型号和制造工艺而有所不同。

一些超快恢复二极管的整流频率可以高达几十兆赫兹（MHz），而其他型号的整流频率可能较低。

制造商通常会提供他们的超快恢复二极管的产品规格，包括最大整流频率，以便工程师能够在设计电路时做出合适的选择。

如果你需要确定特定超快恢复二极管的整流频率，你应该查看该二极管的数据手册或联系制造商获取详细的技术规格。

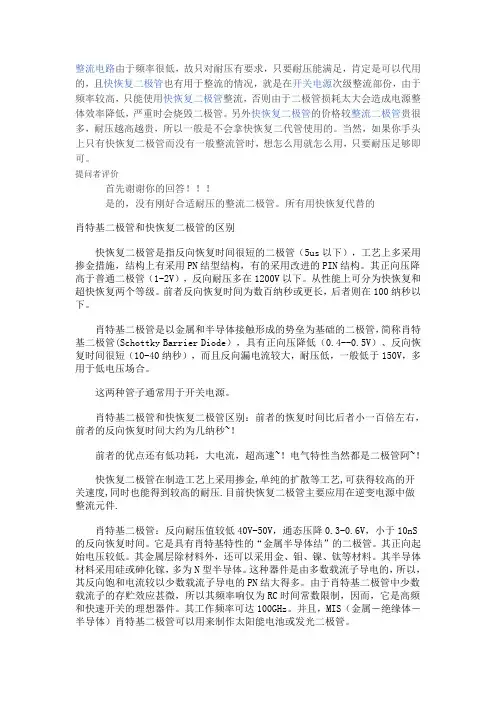

整流电路由于频率很低，故只对耐压有要求，只要耐压能满足，肯定是可以代用的，且快恢复二极管也有用于整流的情况，就是在开关电源次级整流部份，由于频率较高，只能使用快恢复二极管整流，否则由于二极管损耗太大会造成电源整体效率降低，严重时会烧毁二极管。

另外快恢复二极管的价格较整流二极管贵很多，耐压越高越贵，所以一般是不会拿快恢复二代管使用的。

当然，如果你手头上只有快恢复二极管而没有一般整流管时，想怎么用就怎么用，只要耐压足够即可。

提问者评价首先谢谢你的回答！！！是的，没有刚好合适耐压的整流二极管。

所有用快恢复代替的肖特基二极管和快恢复二极管的区别快恢复二极管是指反向恢复时间很短的二极管（5us以下），工艺上多采用掺金措施，结构上有采用PN结型结构，有的采用改进的PIN结构。

其正向压降高于普通二极管（1-2V），反向耐压多在1200V以下。

从性能上可分为快恢复和超快恢复两个等级。

前者反向恢复时间为数百纳秒或更长，后者则在100纳秒以下。

肖特基二极管是以金属和半导体接触形成的势垒为基础的二极管，简称肖特基二极管(Schottky Barrier Diode），具有正向压降低（0.4--0.5V）、反向恢复时间很短（10-40纳秒），而且反向漏电流较大，耐压低，一般低于150V，多用于低电压场合。

这两种管子通常用于开关电源。

肖特基二极管和快恢复二极管区别：前者的恢复时间比后者小一百倍左右，前者的反向恢复时间大约为几纳秒~！前者的优点还有低功耗，大电流，超高速~！电气特性当然都是二极管阿~！快恢复二极管在制造工艺上采用掺金,单纯的扩散等工艺,可获得较高的开关速度,同时也能得到较高的耐压.目前快恢复二极管主要应用在逆变电源中做整流元件.肖特基二极管：反向耐压值较低40V-50V，通态压降0.3-0.6V，小于10nS 的反向恢复时间。

它是具有肖特基特性的“金属半导体结”的二极管。

其正向起始电压较低。

其金属层除材料外，还可以采用金、钼、镍、钛等材料。

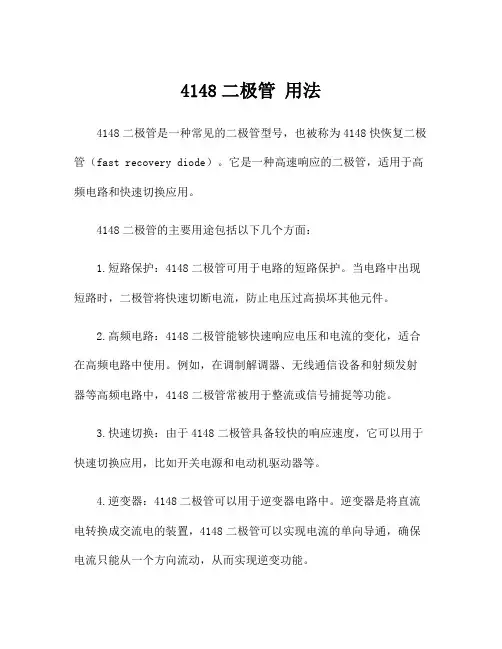

4148二极管用法
4148二极管是一种常见的二极管型号，也被称为4148快恢复二极管（fast recovery diode）。

它是一种高速响应的二极管，适用于高频电路和快速切换应用。

4148二极管的主要用途包括以下几个方面：
1.短路保护：4148二极管可用于电路的短路保护。

当电路中出现短路时，二极管将快速切断电流，防止电压过高损坏其他元件。

2.高频电路：4148二极管能够快速响应电压和电流的变化，适合在高频电路中使用。

例如，在调制解调器、无线通信设备和射频发射器等高频电路中，4148二极管常被用于整流或信号捕捉等功能。

3.快速切换：由于4148二极管具备较快的响应速度，它可以用于快速切换应用，比如开关电源和电动机驱动器等。

4.逆变器：4148二极管可以用于逆变器电路中。

逆变器是将直流电转换成交流电的装置，4148二极管可以实现电流的单向导通，确保电流只能从一个方向流动，从而实现逆变功能。

拓展：4148二极管是一种小型功率二极管，具有较小的封装尺寸
和低功耗特性。

其最大正向电流通常为300mA，反向峰值电压为100V，这使得它适用于许多低功耗和小型的电子设备。

另外，4148二极管还
具有较低的开启压降和较高的工作温度范围，可在各种环境条件下可
靠运行。

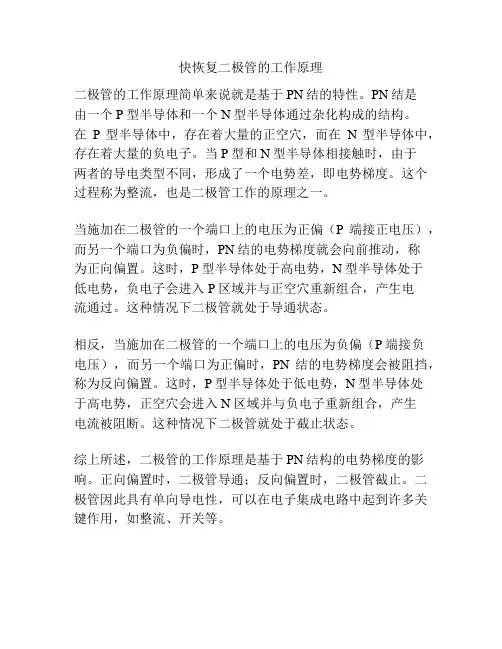

快恢复二极管的工作原理
二极管的工作原理简单来说就是基于PN结的特性。

PN结是
由一个P型半导体和一个N型半导体通过杂化构成的结构。

在P型半导体中，存在着大量的正空穴，而在N型半导体中，存在着大量的负电子。

当P型和N型半导体相接触时，由于
两者的导电类型不同，形成了一个电势差，即电势梯度。

这个过程称为整流，也是二极管工作的原理之一。

当施加在二极管的一个端口上的电压为正偏（P端接正电压），而另一个端口为负偏时，PN结的电势梯度就会向前推动，称
为正向偏置。

这时，P型半导体处于高电势，N型半导体处于
低电势，负电子会进入P区域并与正空穴重新组合，产生电
流通过。

这种情况下二极管就处于导通状态。

相反，当施加在二极管的一个端口上的电压为负偏（P端接负
电压），而另一个端口为正偏时，PN结的电势梯度会被阻挡，称为反向偏置。

这时，P型半导体处于低电势，N型半导体处
于高电势，正空穴会进入N区域并与负电子重新组合，产生
电流被阻断。

这种情况下二极管就处于截止状态。

综上所述，二极管的工作原理是基于PN结构的电势梯度的影响。

正向偏置时，二极管导通；反向偏置时，二极管截止。

二极管因此具有单向导电性，可以在电子集成电路中起到许多关键作用，如整流、开关等。

常用二极管型号及参数大全
二极管是一种最常用的电子器件之一，它具有方便、可靠、低成本等优点，在电子领域被广泛应用。

常用的二极管型号和参数有很多，下面我将介绍一些常见的二极管型号及其参数。

1.PN结二极管：
型号:1N4148
参数:正向电压降：0.7V，反向最大电压：75V，最大连续电流：
300mA
2.快恢复二极管：
型号:1N4937
参数:正向电压降：1.2V，反向最大电压：600V，最大连续电流：1A 3.高速二极管：
型号:BAT54
参数:正向电压降：0.55V，反向最大电压：30V，最大连续电流：350mA
4.整流二极管：
型号:1N4007
参数:正向电压降：1V，反向最大电压：1000V，最大连续电流：1A 5.功率二极管：
型号:1N5408
参数:正向电压降：1.2V，反向最大电压：1000V，最大连续电流：3A 6.双向导通二极管：
型号:BAT54S
参数:正向电压降：0.55V，反向最大电压：30V，最大连续电流：650mA
7. Zenner二极管：
型号:1N4742A
参数:正向电压降：1.2V，反向最大电压：12V，最大电流：1W
8.稳压二极管：
型号:1N5231B
参数:正向电压降：0.7V，反向最大电压：4.7V，最大连续电流：0.5W
9.光电耦合二极管：
型号:PC817
参数:正向电压降：1.2V，反向最大电压：80V，最大连续电流：50mA 10.电容二极管：
型号:BB001
参数:正向电压降：1.2V，反向最大电压：6V，最大连续电流：50mA。

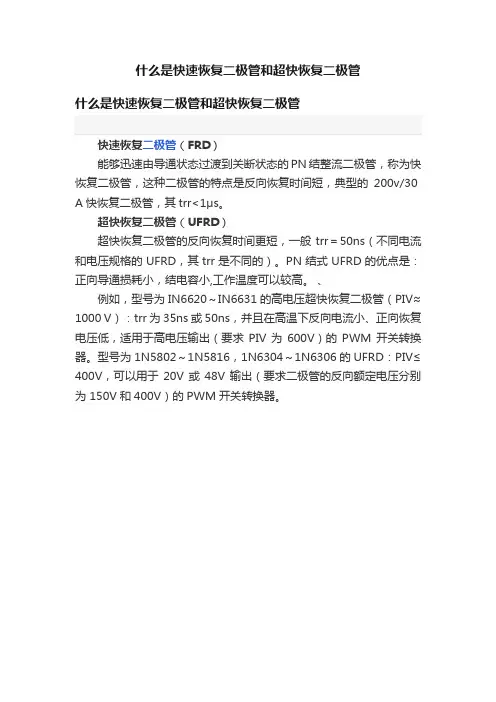

什么是快速恢复二极管和超快恢复二极管
什么是快速恢复二极管和超快恢复二极管
快速恢复二极管（FRD）
能够迅速由导通状态过渡到关断状态的PN结整流二极管，称为快恢复二极管，这种二极管的特点是反向恢复时间短，典型的200v/30 A快恢复二极管，其trr<1μs。

超快恢复二极管（UFRD）
超快恢复二极管的反向恢复时间更短，一般trr＝50ns（不同电流和电压规格的UFRD，其trr是不同的）。

PN结式UFRD的优点是：正向导通损耗小，结电容小,工作温度可以较高。

、
例如，型号为IN6620～IN6631的高电压超快恢复二极管（PIV≈1000 V）：trr为35ns或50ns，并且在高温下反向电流小、正向恢复电压低，适用于高电压输出（要求PIV为600V）的PWM开关转换器。

型号为 1N5802～1N5816，1N6304～1N6306的UFRD：PIV≤400V，可以用于20V或48V输出（要求二极管的反向额定电压分别为 150V和400V）的PWM开关转换器。

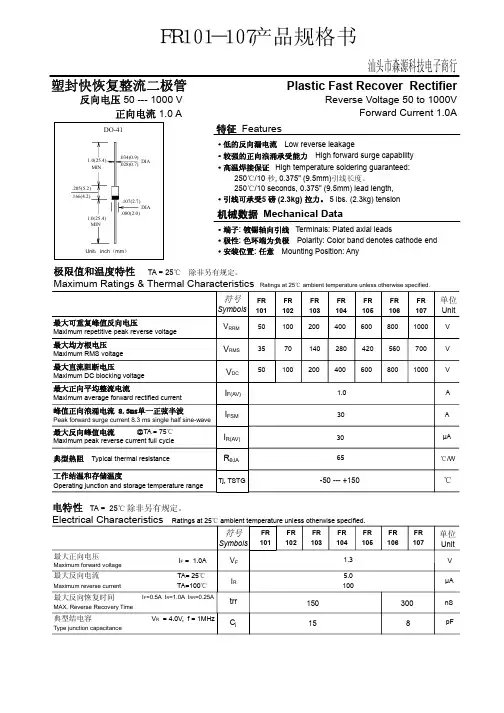

fr102二极管参数FR102二极管参数及其应用FR102是一款常用的快恢复二极管，它的主要参数包括最大反向电压、平均整流电流、最大峰值反向电流和反向恢复时间等。

本文将详细介绍FR102二极管的参数以及在电路中的应用。

最大反向电压FR102的最大反向电压为200V，这意味着在正向通电时，其最大电压不得超过200V，否则会导致二极管击穿损坏。

因此，在选择二极管时，必须根据电路的工作电压来选择合适的二极管，以保证电路的可靠性。

平均整流电流FR102的平均整流电流为1A，这意味着在正向通电时，它可以承受的最大电流为1A。

因此，在电路中使用FR102时，必须根据电路的负载电流来选择合适的二极管，以防止过载损坏。

最大峰值反向电流FR102的最大峰值反向电流为30A，这意味着在反向电压突然降低时，二极管会短暂地承受一个较大的反向电流，如果超过30A，会导致二极管击穿损坏。

因此，在选择二极管时，必须要考虑到电路的工作条件，以防止电路中的各种干扰信号影响二极管的工作。

反向恢复时间FR102的反向恢复时间为50ns，这意味着当二极管从正向通电状态转换到反向截止状态时，需要一定的时间来恢复到截止状态。

反向恢复时间越短，二极管的反向特性越好。

因此，在高速开关电路中，需要选择反向恢复时间较短的二极管，以保证电路的快速响应。

应用场景FR102二极管广泛应用于各种电子设备中，例如：电源逆变器、开关电源、直流稳压电源、照明驱动器等等。

其中，电源逆变器是FR102二极管的主要应用场景之一，通过使用FR102二极管，可以将直流电源转换为交流电源，从而满足各种电子设备的工作需求。

在开关电源中，FR102二极管常用作反向保护二极管，以避免因反向电压过高而损坏开关管。

在直流稳压电源中，FR102二极管常用作恢复二极管，以保证电源的稳定性和可靠性。

在照明驱动器中，FR102二极管常用作整流二极管，以将交流电转换为直流电，从而实现LED照明的稳定工作。

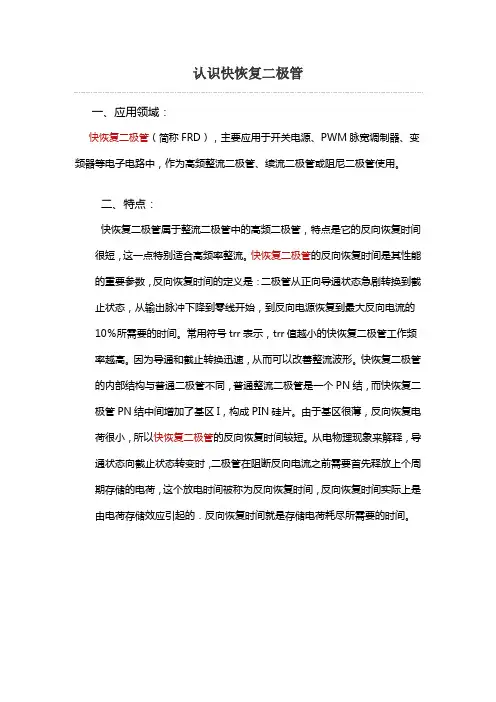

认识快恢复二极管
一、应用领域：
快恢复二极管（简称FRD），主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管使用。

二、特点：
快恢复二极管属于整流二极管中的高频二极管，特点是它的反向恢复时间很短，这一点特别适合高频率整流。

快恢复二极管的反向恢复时间是其性能的重要参数，反向恢复时间的定义是：二极管从正向导通状态急剧转换到截止状态，从输出脉冲下降到零线开始，到反向电源恢复到最大反向电流的10％所需要的时间。

常用符号trr表示，trr值越小的快恢复二极管工作频率越高。

因为导通和截止转换迅速，从而可以改善整流波形。

快恢复二极管的内部结构与普通二极管不同，普通整流二极管是一个PN结，而快恢复二极管PN结中间增加了基区I，构成PIN硅片。

由于基区很薄，反向恢复电荷很小，所以快恢复二极管的反向恢复时间较短。

从电物理现象来解释，导通状态向截止状态转变时，二极管在阻断反向电流之前需要首先释放上个周期存储的电荷，这个放电时间被称为反向恢复时间，反向恢复时间实际上是由电荷存储效应引起的．反向恢复时间就是存储电荷耗尽所需要的时间。

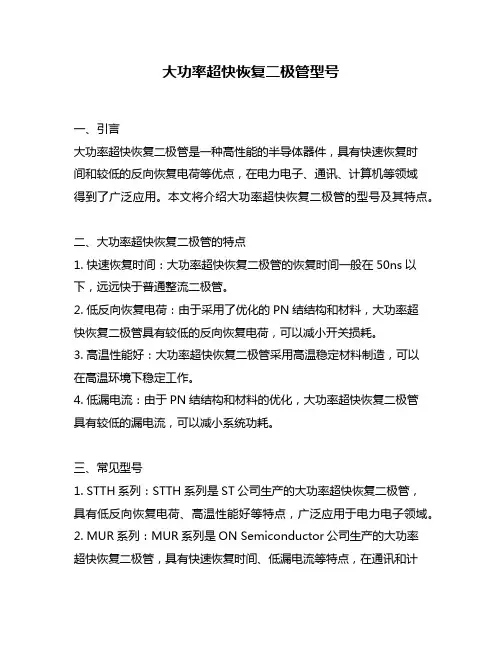

大功率超快恢复二极管型号一、引言大功率超快恢复二极管是一种高性能的半导体器件，具有快速恢复时间和较低的反向恢复电荷等优点，在电力电子、通讯、计算机等领域得到了广泛应用。

本文将介绍大功率超快恢复二极管的型号及其特点。

二、大功率超快恢复二极管的特点1. 快速恢复时间：大功率超快恢复二极管的恢复时间一般在50ns以下，远远快于普通整流二极管。

2. 低反向恢复电荷：由于采用了优化的PN结结构和材料，大功率超快恢复二极管具有较低的反向恢复电荷，可以减小开关损耗。

3. 高温性能好：大功率超快恢复二极管采用高温稳定材料制造，可以在高温环境下稳定工作。

4. 低漏电流：由于PN结结构和材料的优化，大功率超快恢复二极管具有较低的漏电流，可以减小系统功耗。

三、常见型号1. STTH系列：STTH系列是ST公司生产的大功率超快恢复二极管，具有低反向恢复电荷、高温性能好等特点，广泛应用于电力电子领域。

2. MUR系列：MUR系列是ON Semiconductor公司生产的大功率超快恢复二极管，具有快速恢复时间、低漏电流等特点，在通讯和计算机领域得到了广泛应用。

3. FFPF系列：FFPF系列是Fairchild公司生产的大功率超快恢复二极管，具有低反向恢复电荷、高温性能好等特点，在电力电子领域得到了广泛应用。

四、选型建议1. 根据应用场景选择合适的型号：不同厂家生产的大功率超快恢复二极管在性能和价格上可能存在差异，需要根据具体应用场景选择合适的型号。

2. 关注参数匹配问题：在使用大功率超快恢复二极管时，需要注意与其他器件参数匹配问题，以确保系统稳定工作。

3. 注意散热问题：由于大功率超快恢复二极管在工作过程中会产生较多热量，需要注意散热问题，以确保器件长期稳定工作。

五、总结大功率超快恢复二极管是一种高性能的半导体器件，具有快速恢复时间和较低的反向恢复电荷等优点，在电力电子、通讯、计算机等领域得到了广泛应用。

在选型时需要根据具体应用场景选择合适的型号，并注意与其他器件参数匹配和散热问题。

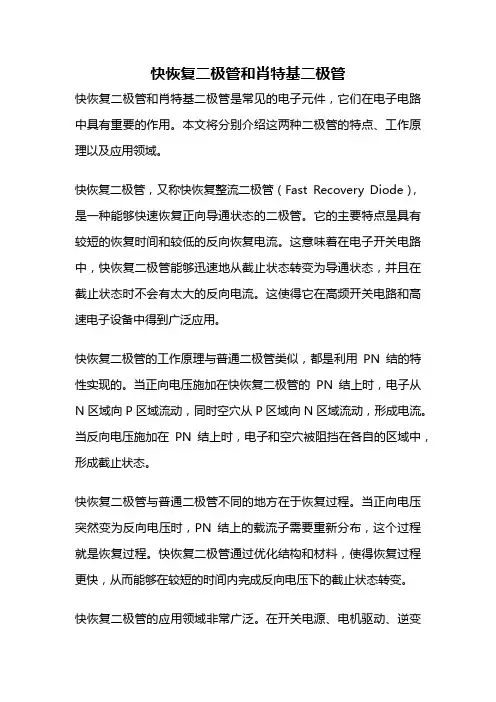

快恢复二极管和肖特基二极管快恢复二极管和肖特基二极管是常见的电子元件，它们在电子电路中具有重要的作用。

本文将分别介绍这两种二极管的特点、工作原理以及应用领域。

快恢复二极管，又称快恢复整流二极管（Fast Recovery Diode），是一种能够快速恢复正向导通状态的二极管。

它的主要特点是具有较短的恢复时间和较低的反向恢复电流。

这意味着在电子开关电路中，快恢复二极管能够迅速地从截止状态转变为导通状态，并且在截止状态时不会有太大的反向电流。

这使得它在高频开关电路和高速电子设备中得到广泛应用。

快恢复二极管的工作原理与普通二极管类似，都是利用PN结的特性实现的。

当正向电压施加在快恢复二极管的PN结上时，电子从N区域向P区域流动，同时空穴从P区域向N区域流动，形成电流。

当反向电压施加在PN结上时，电子和空穴被阻挡在各自的区域中，形成截止状态。

快恢复二极管与普通二极管不同的地方在于恢复过程。

当正向电压突然变为反向电压时，PN结上的载流子需要重新分布，这个过程就是恢复过程。

快恢复二极管通过优化结构和材料，使得恢复过程更快，从而能够在较短的时间内完成反向电压下的截止状态转变。

快恢复二极管的应用领域非常广泛。

在开关电源、电机驱动、逆变器等高频开关电路中，快恢复二极管能够提供较高的效率和可靠性。

此外，快恢复二极管还可以用于光伏发电系统、电动汽车充电桩等领域，以提高能量转换的效率。

肖特基二极管，又称肖特基势垒二极管（Schottky Diode），是一种利用肖特基势垒特性工作的二极管。

与快恢复二极管相比，肖特基二极管具有更快的开关速度、较低的正向压降和较小的反向漏电流。

这使得它在高频电路和低功耗应用中得到广泛应用。

肖特基二极管的工作原理是利用金属与半导体的接触形成的肖特基势垒。

金属与半导体之间的接触形成的势垒比PN结的势垒要低，因此肖特基二极管的正向压降较小。

当正向电压施加在肖特基二极管上时，电子从金属向半导体区域流动，形成电流。
