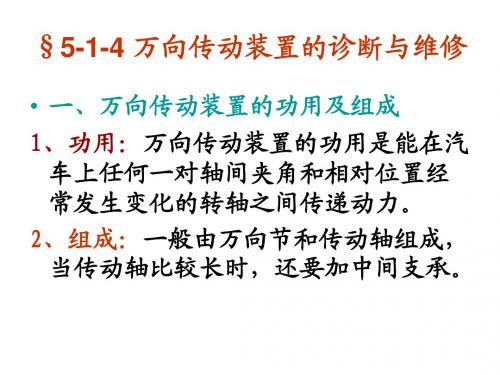

第四章万向传动装置第一节概述一、万向传动装置的组成和功用组成：万向节和传动轴，当传动轴比较长时，还要加中间支承。
功用：在轴线相交且相对位置经常变化的两转轴间传递动力。
二、万向传动装置在汽车上的应用场合1．变速器与驱动桥之间2．变速器与分动器之间、分动器与驱动桥之间3．驱动桥与驱动轮之间第二节万向节万向节是实现转轴之间变角度传递动力的部件。
如果万向节在扭转方向没有弹性、动力靠零件的铰链式连接传递，是刚性万向节，刚性万向节又分为不等速万向节（如十字轴式万向节）、准等速万向节（如双联式、三销轴式等）和等速万向节（如球叉式、球笼式等）。
如果万向节在扭转方向有一定弹性、动力靠弹性零件传递、且有缓冲减振作用，是弹性万向节。
汽车上应用较多的是刚性万向节。
一、十字轴式刚性万向节十字轴式刚性万向节结构简单、工作可靠、且允许所连接的两轴之间有较大交角，在汽车上应用最为普遍。
1．构造及润滑2．十字轴式刚性万向节传动的不等速特性单个十字轴式刚性万向节在输入轴和输出轴有夹角的情况下，其两轴的角速度是不相等的，两轴夹角α越大，转角差（Φ1-Φ2）越大，万向节的不等速特性越严重。
万向节传动的不等速特性将使从动轴及与其相连的传动部件产生扭转振动，从而产生附加的交变载荷，影响传动部件的寿命。
3．十字轴式万向节传动的等速条件（1）采用双万向节传动；（2）第一万向节两轴间的夹角α1与第二万向节两轴间的夹角α2相等；（3）第一万向节的从动叉与第二万向节的主动叉在同一平面内。
二、准等速万向节和等速万向节1．准等速万向节根据双万向节实现等速传动的原理而设计的万向节称为准等速万向节。
（1）双联式万向节特点：两个十字轴式万向节相连，中间传动轴长度缩减至最小。
优点：允许有较大的轴间夹角，轴承密封性好、效率高、制造工艺简单、加工方便、工作可靠等。
多用于越野汽车。
（2）三销轴式万向节优点：允许相邻两轴间有较大的夹角，用于一些越野车的转向驱动桥。
2．等速万向节工作原理：保证万向节在工作过程中，其传力点永远位于两轴交角的平分面上。
《万向传动装置》课程单元教学方案设计一、首页二、教学活动设计三、考核评价标准1、能分析万向传动装置组成的能力2、能分辨万向传动装置的能力3、能描述万向传动装置原理的能力四、主要知识点一、万向传动装置的概述1、万向传动装置的功用及组成1）万向传动装置的功用是能在轴间夹角和相对位置经常发生变化的转轴之间传递动力。
2）万向传动装置主要由万向节、传动轴组成。
对于传动距离较远的分段式传动轴，为了提高传动轴的刚度，还设置有中间支承。
2、万向传动装置的应用·万向传动装置在汽车上的应用主要有以下几个方面：1）变速器与驱动桥之间·一般汽车的变速器、离合器与发动机三者合为一体装在车架上，驱动桥通过悬架与车架相连。
在负荷变化及汽车在不平路面上行驶时引起的跳动，会使驱动桥输入轴与变速器输出轴之间的夹角和距离发生变化。
2）越野汽车变速器与分动器之间·为消除车架变形及制造、装配误差等引起的其轴线同轴度误差对动力传动的影响，须装有万向传动装置。
3）转向驱动桥·汽车转向驱动桥的半轴是分段的，转向时两段半轴轴线相交且交角变化，因此要用万向节。
·断开式驱动桥的半轴，主减速器壳在车架上是固定的，两端桥壳上下摆动，半轴是分段的，须用万向节。
4）转向轴·某些汽车的转向轴装有万向传动装置，有利于转向机构的总体布置。
二、万向节·万向节按其速度特性分为不等速万向节（普通十字轴式万向节）、准等角速万向节（双联式、三销轴式等）和等角速万向节(球笼式、组合式等)。
·万向节按其刚度大小，可分为刚性万向节和柔性万向节。
1、不等速万向节·不等速万向节又称为十字轴万向节或十字架万向节·特点：结构简单、传动可靠，效率高；允许相邻两轴的最大交角为15°～20°。
（1）十字轴万向节构造·固装在两轴上的万向节叉上的孔，分别套在十字轴的四个轴颈上。
