苎麻和天丝混纺织物的工艺设计苎麻和天丝混纺织物是目前纺织业中非常流行的一种纺织品。
这种混纺织物的制作工艺比较复杂，需要经过多个生产步骤，包括预处理、精纺、织造、染色和后整理等过程。
在这篇文章中，我们将详细介绍苎麻和天丝混纺织物的工艺设计，以及每个工艺步骤的主要工艺参数和技术难点。
首先需要解释什么是苎麻和天丝混纺织物。
苎麻是一种天然植物纤维，其主要成分是纤维素。
苎麻具有较好的透气性和吸湿性，并且具有优异的强度和耐磨性。
而天丝则是一种人造合成纤维，常见的有聚酯，这种材料透气性能较差，但却非常光滑且具有良好的光泽感。
混纺之后的苎麻和天丝织物可以更好地兼具两种纤维的特性，因此受到了很多消费者的喜爱和追捧。
接下来我们分步骤来介绍苎麻和天丝混纺织物的制作工艺。
1. 预处理预处理是苎麻和天丝混纺织物生产的基本前提。
预处理通常包括退漆、去渍、硅烷处理、粘结等。
退漆是为了去除导致纱线表面有变质现象的油脂或其它污垢的物质，去渍则是去除纱线表面的污垢，硅烷处理可以对苎麻的表面进行涂层，提高表面的光泽和柔软度，而粘结则是为了让苎麻和天丝更好地结合在一起。
2. 精纺在精纺工序中，将原材料进行开纱并进行精度调整。
如将苎麻和天丝进行细分，调整它们之间的比例，使其能够更好地进行混纺。
颜色和纺织结构的设计也需要在这个过程中进行。
3. 织造织造是混纺织物生产阶段的关键步骤。
在织造过程中，混纺纱线必须按照特定的方式编织在一起。
混纺织物的编织风格包括平纹、斜纹和卧纹，其设计通常需要结合纺织品的用途和特点来决定。
同时，纺织品的纱线密度和纱线张力等因素也需要在织造过程中进行控制。
4. 染色染色是纺织工业中一个非常重要的工序，其能够大幅度提升纺织品的美观度和商业价值。
对于苎麻和天丝混纺织物的染色要求比较高，需要深入借助颜色剂将颜色牢固的渗透到纤维中。
这个过程需要考虑控制酸碱度、温度和时间等因素。
5. 后整理后整理主要是将染色完成后的混纺织物进行整理，使其有更好的可穿性和更高的柔软度。

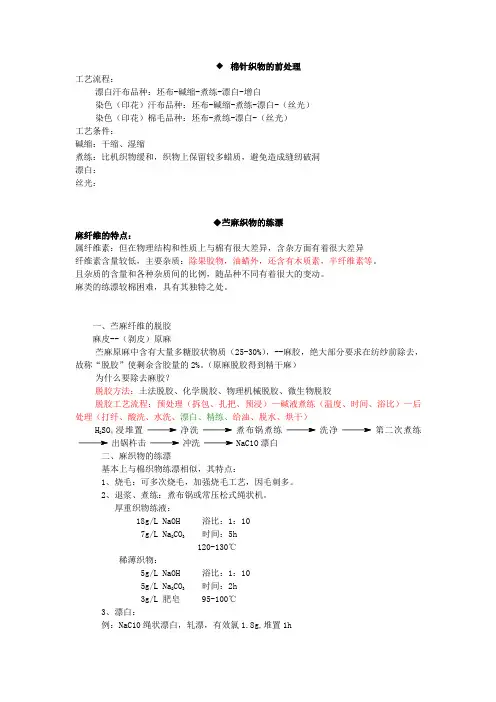

◆棉针织物的前处理工艺流程：漂白汗布品种：坯布-碱缩-煮练-漂白-增白染色（印花）汗布品种：坯布-碱缩-煮练-漂白-（丝光）染色（印花）棉毛品种：坯布-煮练-漂白-（丝光）工艺条件：碱缩：干缩、湿缩煮练：比机织物缓和，织物上保留较多蜡质，避免造成缝纫破洞漂白：丝光：◆苎麻织物的练漂麻纤维的特点：属纤维素：但在物理结构和性质上与棉有很大差异，含杂方面有着很大差异纤维素含量较低，主要杂质：除果胶物，油蜡外，还含有木质素，半纤维素等。
且杂质的含量和各种杂质间的比例，随品种不同有着很大的变动。
麻类的练漂较棉困难，具有其独特之处。
一、苎麻纤维的脱胶麻皮--（剥皮）原麻苎麻原麻中含有大量多糖胶状物质（25-30%），--麻胶，绝大部分要求在纺纱前除去，故称“脱胶”使剩余含胶量的2%。
（原麻脱胶得到精干麻）为什么要除去麻胶？脱胶方法：土法脱胶、化学脱胶、物理机械脱胶、微生物脱胶脱胶工艺流程：预处理（拆包、扎把、预浸）—碱液煮练（温度、时间、浴比）—后处理（打纤、酸洗、水洗、漂白、精练、给油、脱水、烘干）H2SO4浸堆置净洗煮布锅煮练洗净第二次煮练出锅杵击冲洗NaC1O漂白二、麻织物的练漂基本上与棉织物练漂相似，其特点：1、烧毛：可多次烧毛，加强烧毛工艺，因毛刺多。
2、退浆、煮练：煮布锅或常压松式绳状机。
厚重织物练液：18g/L NaOH 浴比：1：107g/L Na2CO3时间：5h120-130℃稀薄织物：5g/L NaOH 浴比：1：105g/L Na2CO3时间：2h3g/L 肥皂 95-100℃3、漂白：例：NaC10绳状漂白，轧漂，有效氯1.8g,堆置1h宜采用平幅加工，减少折痕和漂斑4、半丝光：提高对染料的吸附率为什么进行半丝光？◆羊毛的前处理原毛含有大量杂质：天然杂质：羊脂羊汗附加杂质：植物性杂质、尘土、色素原毛纺织前经洗毛、炭化、漂白等工序毛条、纱线或织物在染色前，洗呢一、洗毛（精练）：洗毛的目的？1、杂质特点：羊脂：高级脂肪酸和胆固醇结合而成的酯及少量游离醇脂肪酸。
