液压系统组成液压系统(hydraulicsystem)是由一系列由液压部件组合而成的一种动力传动系统,它通过压力来提供动力,以实现各种机械运动。
液压系统组成结构由液压比例阀、液压缸、油泵、液压马达、元件和安装部件组成。
液压比例阀由阀体、驱动马达和外加弹簧组成,可以控制液压流体的流量和压力,是液压系统的核心元件。
通过比例阀的驱动马达,可以通过变化外加弹簧的压力,实现液压马达和其他液压部件的负载控制和自动调节。
液压缸(hydraulic cylinder)是液压系统中的重要部分,它利用液压能量来实现机械运动。
它由缸体、缸头、活塞杆、活塞、填料和活塞密封等组成。
活塞的运动由液压流体的流动和压力控制而实现,它转换液压能量为机械能量。
油泵(oil pump)是液压系统中最常用的元件,它将驱动动力转换为高压液压流体,以支持液压系统的正常运行。
根据不同的工作原理,油泵可以分为柱塞式油泵、旋转式油泵、螺杆式油泵和泵泵式油泵等。
柱塞式油泵是最常用的油泵,它利用柱塞、偏心轮以及叶轮等元件,将外力转换为液压能量。
液压马达是液压系统中的重要元件,它可以把液压能量转换为机械能量,用于实现机械运动。
液压马达分为回转式液压马达和往复式液压马达两种,它们可以用于车辆、液压叉车、机械手臂等应用环境。
回转式液压马达的基本结构由液压马达的转子、轴、定子、动力源等组成,它可以通过液压制动实现无级调速功能。
液压系统的固定元件和安装部件是液压系统的重要部分,其主要由液压油箱、液压油管路、液压阀和液压联轴器等组成。
液压油箱起着储存液压油和控制液压流量的作用,液压油管路负责将液压油引导到液压比例阀、液压缸和液压马达等部件。
液压阀可以控制液压流量和压力,液压联轴器是用于接受控制信号,调整输出动力的重要元件。
总而言之,液压系统由液压比例阀、液压缸、油泵、液压马达、元件和安装部件组成,它们可以将驱动动力转换为高压液压流体以驱动各种机械运动。
液压系统广泛应用于工厂生产线、汽车制造、船舶制造以及机器人等行业,为现代工业生产提供了重要动力支持。

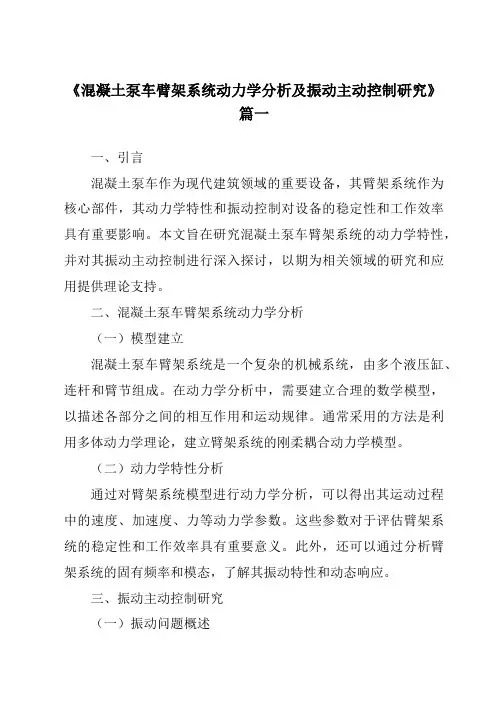

《混凝土泵车臂架系统动力学分析及振动主动控制研究》篇一一、引言混凝土泵车作为现代建筑领域的重要设备,其臂架系统作为核心部件,其动力学特性和振动控制对设备的稳定性和工作效率具有重要影响。
本文旨在研究混凝土泵车臂架系统的动力学特性,并对其振动主动控制进行深入探讨,以期为相关领域的研究和应用提供理论支持。
二、混凝土泵车臂架系统动力学分析(一)模型建立混凝土泵车臂架系统是一个复杂的机械系统,由多个液压缸、连杆和臂节组成。
在动力学分析中,需要建立合理的数学模型,以描述各部分之间的相互作用和运动规律。
通常采用的方法是利用多体动力学理论,建立臂架系统的刚柔耦合动力学模型。
(二)动力学特性分析通过对臂架系统模型进行动力学分析,可以得出其运动过程中的速度、加速度、力等动力学参数。
这些参数对于评估臂架系统的稳定性和工作效率具有重要意义。
此外,还可以通过分析臂架系统的固有频率和模态,了解其振动特性和动态响应。
三、振动主动控制研究(一)振动问题概述混凝土泵车在作业过程中,由于各种因素的影响,臂架系统可能会产生振动。
这些振动不仅会影响设备的稳定性和工作效率,还可能对操作人员的安全和健康造成威胁。
因此,对臂架系统的振动进行主动控制具有重要意义。
(二)主动控制策略针对混凝土泵车臂架系统的振动问题,本文提出了一种基于主动控制的策略。
该策略通过安装传感器和控制器,实时监测和评估臂架系统的振动情况,并根据预设的算法和逻辑,自动调整液压缸的输出力或压力,以实现对振动的主动控制。
(三)控制算法设计针对混凝土泵车臂架系统的振动主动控制算法设计,本文主要采用现代控制理论中的一些先进算法,如模糊控制、神经网络控制等。
这些算法可以根据臂架系统的实时状态和振动情况,自动调整控制参数和策略,以实现对振动的快速、准确和稳定控制。
四、实验研究为了验证本文提出的混凝土泵车臂架系统动力学分析及振动主动控制策略的有效性,我们进行了相关实验研究。
实验结果表明,该策略能够有效地降低臂架系统的振动幅度和频率,提高设备的稳定性和工作效率。

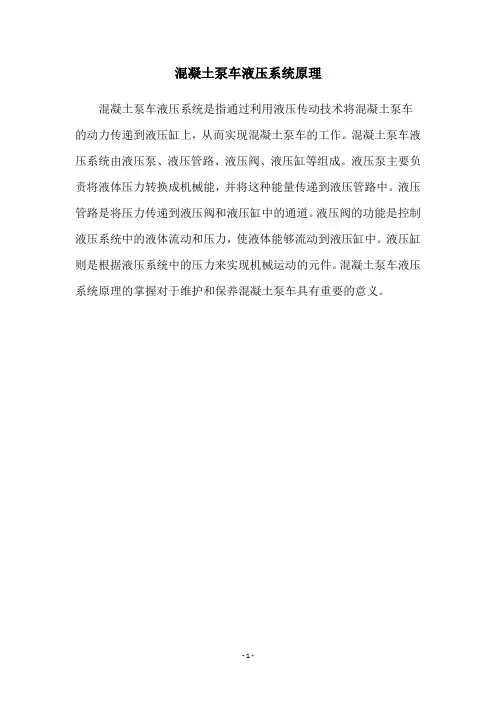

混凝土泵车液压系统原理
混凝土泵车液压系统是指通过利用液压传动技术将混凝土泵车的动力传递到液压缸上,从而实现混凝土泵车的工作。
混凝土泵车液压系统由液压泵、液压管路、液压阀、液压缸等组成。
液压泵主要负责将液体压力转换成机械能,并将这种能量传递到液压管路中。
液压管路是将压力传递到液压阀和液压缸中的通道。
液压阀的功能是控制液压系统中的液体流动和压力,使液体能够流动到液压缸中。
液压缸则是根据液压系统中的压力来实现机械运动的元件。
混凝土泵车液压系统原理的掌握对于维护和保养混凝土泵车具有重要的意义。
