混凝土泵车臂架与高压线保持多远才算安全
- 格式:docx
- 大小:134.08 KB
- 文档页数:4
1)混凝土搅拌站泵车安全操作规程为了确保混凝土泵车作业的安全性,避免造成人身或设备事故,必须严格遵守下列安全操作规程。
(1)场地选择。
应尽可能远离高压线等障碍物。
(2)作业前的检查。
操作台的电源开关应位于“关”的位置;混凝土排量手柄及搅拌装置换向手柄应位于中位。
(3)支腿操作。
混凝土泵车应水平放置,支撑地面应平坦、坚实,保证工作过程中不下陷。
支腿能稳定可靠地支撑整机,并能可靠地锁住。
(4)臂架操作。
臂架由折叠状态伸展或收回时,必须按照规定顺序进行。
臂架的回转操作必须在臂架完全离开臂架托架后进行。
在处于暴风雨状态或风力达到8级或8级以上时(风速16~17m/s),不得使用臂架。
臂架绝对不能用于起重作业。
(5)泵送作业。
当开始或停止泵送时,应与在末端软管处的操作人员取得联系;末端软管的弯曲半径不得小于im而且不准弯折;在拆开堵塞管道之前,应反泵2~3次,待确认管道没有剩余压力后再进行拆卸(6)作业后的检查。
臂架应完全收回在臂架支架上;支腿也应完全收回,并插入锁销。
操作台的电源开关应处于“关”的位置。
(7)蓄能器只能冲入氮气,不能冲入氧气、氢气等易燃及爆炸危险的气体。
(8)紧急关闭按钮。
混凝土搅拌站常用泵车已推广使用在混凝土浇筑施工中,该设备技术的先进性和维修保养的复杂性,决定了对它的使用、维护和管理人员需提出较高的要求。
为了确保混凝土泵车在工作时能达到规定的技术状态、降低维修成本、提高使用的可靠性和寿命、搅拌站设备专家提醒广大用户必须认真执行其使用的维修规程。
混凝土输送泵车使用中应注意的安全常识泵车使用一般安全知识1、严禁在软管末端加接管道,泵送中不允许软管折弯,以防软管爆裂伤人。
2、只有在臂架和支腿都处于完全收拢状态时才能移动泵车3、支承地面必须水平,否则必须做一个水平表面。
支腿支承地面必须坚实、安全,并尽可能加大支撑点的面积。
4、若机器支承在凹坑、斜坡、暗沟附近时,应保留足够的安全空间。
5、必须保持整机处于水平状态,机器倾斜度不得大于3度。
高压线安全距离规范
高压线安全距离规范是指在设计、施工活动中,按照规定的安全距离来保护高压线安全的规范。
高压线安全距离规范主要包括三个部分:一、安全距离的计算。
1、法定安全距离:依据《高压线路设计规范》和《高压线路建设及养护规程》的规定,根据高压线的电压等级和线路的架设形式,确定了不同类型的高压线路的法定安全距离。
2、实际安全距离:在设计和施工过程中,可能会出现由于特殊原因需要改变法定安全距离的情况,这时需要根据实际情况,采用技术措施和安全措施,确定实际安全距离。
二、安全距离的标准。
1、电压等级:高压线安全距离的标准主要根据电压等级的不同而有所不同,一般电压等级为1000V以上的线路,安全距离应大于10米;电压等级为1000V以下的线路,安全距离应大于5米。
2、线路架设形式:根据高压线路的架设形式不同,安全距离也会有所不同,一般悬空线路距离要大于沟槽线路距离,沟槽线路距离要大于地穿线路距离。
三、安全距离的实施。
1、设计和施工时,应根据高压线的电压等级和线路的架设形式,准确计算安全距离。
2、应严格按照安全距离规范,以确保设备和人员的安全。
距离规范分为三类: (1) 对于普通常规的高压线,距离应该满足最小值的要求,即2.5m; (2) 对于山坡和谷地,由于高压线受到地形的影响,距离应该满足最小值的要求,即5m; (3) 对于架空线路,距离应该满足最小值的要求,即7m。
此外,在实际施工中,应进一步考虑实际情况,在不影响线路质量的前提下,尽量增大安全距离,以确保安全。

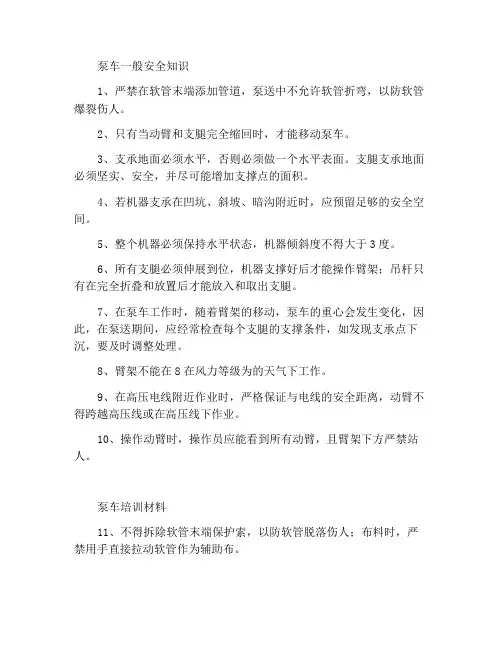

泵车一般安全知识1、严禁在软管末端添加管道,泵送中不允许软管折弯,以防软管爆裂伤人。
2、只有当动臂和支腿完全缩回时,才能移动泵车。
3、支承地面必须水平,否则必须做一个水平表面。
支腿支承地面必须坚实、安全,并尽可能增加支撑点的面积。
4、若机器支承在凹坑、斜坡、暗沟附近时,应预留足够的安全空间。
5、整个机器必须保持水平状态,机器倾斜度不得大于3度。
6、所有支腿必须伸展到位,机器支撑好后才能操作臂架;吊杆只有在完全折叠和放置后才能放入和取出支腿。
7、在泵车工作时,随着臂架的移动,泵车的重心会发生变化,因此,在泵送期间,应经常检查每个支腿的支撑条件,如发现支承点下沉,要及时调整处理。
8、臂架不能在8在风力等级为的天气下工作。
9、在高压电线附近作业时,严格保证与电线的安全距离,动臂不得跨越高压线或在高压线下作业。
10、操作动臂时,操作员应能看到所有动臂,且臂架下方严禁站人。
泵车培训材料11、不得拆除软管末端保护索,以防软管脱落伤人;布料时,严禁用手直接拉动软管作为辅助布。
12、机器运转时,不可打开料斗筛网、水箱盖板,不要把手伸进料斗或水箱。
13、泵送时,料斗余料高度应高于S管道,防止吸入空气伤人。
14、堵管时,确保首先反转泵以释放管道中的压力,才能拆卸输送管道,严禁在堵管时使用高压泵送。
15、维护机器前或更换活塞时,先释放蓄能器压力,并将发动机熄灭。
16、对泵车进行电焊时,必须将汽车电瓶线拆除,电控柜电源开关关上,并尽量将搭铁线靠近焊接点;焊接时,必须拆下遥控器下的接头。
17、严禁在泵车臂架上使用非标准、超重的臂架管道,否则由此产生的臂架变形、开裂等,厂家不负责任。
19、严格遵守《混凝土泵车说明书》《五十铃汽车操作手册》《VOLVO汽车操作手册》。

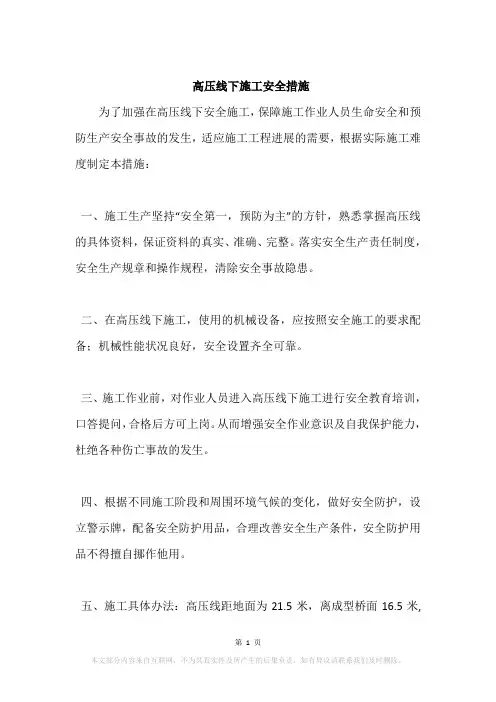

高压线下施工安全措施为了加强在高压线下安全施工,保障施工作业人员生命安全和预防生产安全事故的发生,适应施工工程进展的需要,根据实际施工难度制定本措施:一、施工生产坚持“安全第一,预防为主”的方针,熟悉掌握高压线的具体资料,保证资料的真实、准确、完整。
落实安全生产责任制度,安全生产规章和操作规程,清除安全事故隐患。
二、在高压线下施工,使用的机械设备,应按照安全施工的要求配备;机械性能状况良好,安全设置齐全可靠。
三、施工作业前,对作业人员进入高压线下施工进行安全教育培训,口答提问,合格后方可上岗。
从而增强安全作业意识及自我保护能力,杜绝各种伤亡事故的发生。
四、根据不同施工阶段和周围环境气候的变化,做好安全防护,设立警示牌,配备安全防护用品,合理改善安全生产条件,安全防护用品不得擅自挪作他用。
五、施工具体办法:高压线距地面为21.5米,离成型桥面16.5米,旋挖钻机臂高(18米,21米),起重吊车臂长(最高27米),钻孔深度为40米,为确保高压线下有效作业安全距离确保施工的安全,我部制定技术措施如下:1、因旋挖钻机臂杆超出高压线安全作业距离,改用螺旋钻机(臂杆高度为10米)。
2、钢筋笼的长度分为10米/节,有回旋钻自行吊装。
以确保安全距离。
3、起重吊车伸臂吊装钢筋笼子和模板、墩身、桥梁、台帽钢筋时,保证伸到有效安全距离,设专人指挥。
4、施工作业区域进行全封闭,严禁非施工人员出入,各出入口设专人看守,设明显安全警示标志。
5、施工桥面系时采用8T吊车,在桥下吊装钢筋及模板。
在施工混凝土时确保泵车臂离高压线的安全距离,如混凝土输送不到位之处采用人工运输。
6、对钢筋工及现场人员进行交底,派专人每日对高压线下施工进行专项检查。
7、如遇下雨天气,停止高压线下的施工,以防发生触电事故。
8、项目部安全领导组成员进行每日巡视检查,发现存在安全事故隐患,要求立即整改,情况严重,暂时停止施工,报告项目部负责人。
拒不整改者清除出场,把事故隐患消灭在萌芽状态,决不留后患。

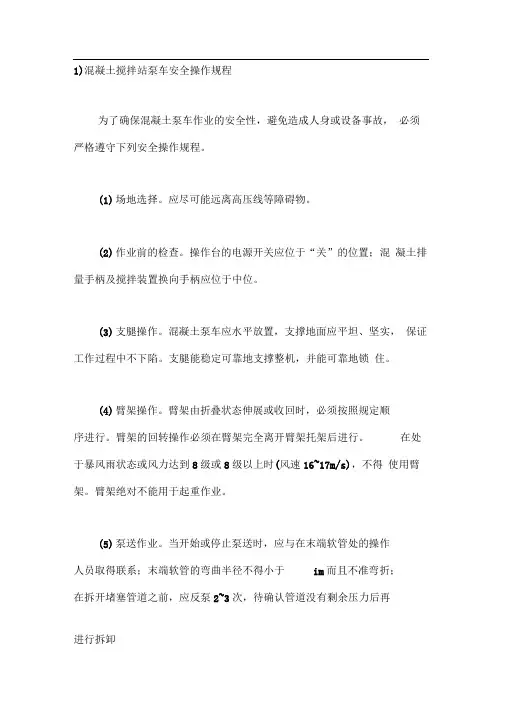

1)混凝土搅拌站泵车安全操作规程为了确保混凝土泵车作业的安全性,避免造成人身或设备事故,必须严格遵守下列安全操作规程。
(1)场地选择.应尽可能远离高压线等障碍物。
(2)作业前的检查.操作台的电源开关应位于“关"的位置;混凝土排量手柄及搅拌装置换向手柄应位于中位。
(3)支腿操作。
混凝土泵车应水平放置,支撑地面应平坦、坚实,保证工作过程中不下陷.支腿能稳定可靠地支撑整机,并能可靠地锁住。
(4)臂架操作。
臂架由折叠状态伸展或收回时,必须按照规定顺序进行。
臂架的回转操作必须在臂架完全离开臂架托架后进行.在处于暴风雨状态或风力达到8级或8级以上时(风速16~17m/s),不得使用臂架。
臂架绝对不能用于起重作业。
(5)泵送作业。
当开始或停止泵送时,应与在末端软管处的操作人员取得联系;末端软管的弯曲半径不得小于1m,而且不准弯折;在拆开堵塞管道之前,应反泵2~3次,待确认管道内没有剩余压力后再进行拆卸。
(6)作业后的检查.臂架应完全收回在臂架支架上;支腿也应完全收回,并插入锁销。
操作台的电源开关应处于“关”的位置。
(7)蓄能器内只能冲入氮气,不能冲入氧气、氢气等易燃及爆炸危险的气体。
(8)紧急关闭按钮。
混凝土搅拌站常用泵车已推广使用在混凝土浇筑施工中,该设备技术的先进性和维修保养的复杂性,决定了对它的使用、维护和管理人员需提出较高的要求.为了确保混凝土泵车在工作时能达到规定的技术状态、降低维修成本、提高使用的可靠性和寿命、搅拌站设备专家提醒广大用户必须认真执行其使用的维修规程。
混凝土输送泵车使用中应注意的安全常识泵车使用一般安全知识1、严禁在软管末端加接管道,泵送中不允许软管折弯,以防软管爆裂伤人.2、只有在臂架和支腿都处于完全收拢状态时才能移动泵车。
3、支承地面必须水平,否则必须做一个水平表面。
支腿支承地面必须坚实、安全,并尽可能加大支撑点的面积.4、若机器支承在凹坑、斜坡、暗沟附近时,应保留足够的安全空间。

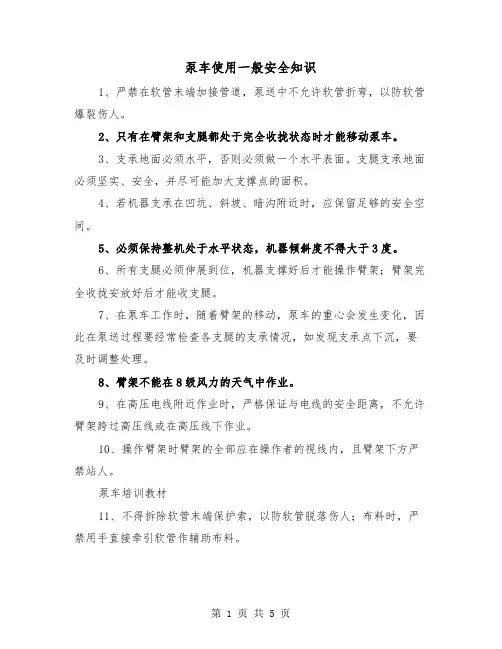

泵车使用一般安全知识1、严禁在软管末端加接管道,泵送中不允许软管折弯,以防软管爆裂伤人。
2、只有在臂架和支腿都处于完全收拢状态时才能移动泵车。
3、支承地面必须水平,否则必须做一个水平表面。
支腿支承地面必须坚实、安全,并尽可能加大支撑点的面积。
4、若机器支承在凹坑、斜坡、暗沟附近时,应保留足够的安全空间。
5、必须保持整机处于水平状态,机器倾斜度不得大于3度。
6、所有支腿必须伸展到位,机器支撑好后才能操作臂架;臂架完全收拢安放好后才能收支腿。
7、在泵车工作时,随着臂架的移动,泵车的重心会发生变化,因此在泵送过程要经常检查各支腿的支承情况,如发现支承点下沉,要及时调整处理。
8、臂架不能在8级风力的天气中作业。
9、在高压电线附近作业时,严格保证与电线的安全距离,不允许臂架跨过高压线或在高压线下作业。
10、操作臂架时臂架的全部应在操作者的视线内,且臂架下方严禁站人。
泵车培训教材11、不得拆除软管末端保护索,以防软管脱落伤人;布料时,严禁用手直接牵引软管作辅助布料。
12、机器运转时,不可打开料斗筛网、水箱盖板,不可将手伸进料斗或水箱。
13、泵送时,料斗余料高度应高于S管道,防止吸入空气喷出伤人。
14、堵管时,一定要先反泵释放管道内的压力,才能拆卸输送管道,严禁在堵管时使用高压泵送。
15、维护机器前或更换活塞时,先释放蓄能器压力,并将发动机熄灭。
16、对泵车进行电焊时,必须将汽车电瓶线拆除,电控柜电源开关关上,并尽量将搭铁线靠近焊接点;焊接时,必须将遥控器下的连接器拆下。
17、严禁在泵车臂架上使用非标准、超重的臂架管道,否则由此产生的臂架变形、开裂等,厂家不负责任。
19、严格遵守《混凝土泵车使用说明》《五十铃汽车使用说明书》《VOLVO汽车使用说明书》泵车使用一般安全知识(二)泵车是一种用于混凝土输送和泵送的专用设备,在施工现场起到了至关重要的作用。
为了确保泵车操作的安全,施工人员需要具备一定的安全知识。
下面是泵车使用过程中的一般安全知识,共____字。
前言距离是作业安全的基本保证。
为了改变施工方案编制、工作票填写、现场安全管控等过程中,关于安全距离的表述模糊不严谨和执行标准不统一等问题,根据集体企业施工特点,从《国家电网公司电力安全工作规程》(变电部分)、(线路部分)、(配电部分)、(电工制造)、(电网建设部分)等资料中,分类整理出140种安全距离,帮助施工人员熟练掌握、严格执行,确保施工作业现场安全可控、能控、在控。
一涉电区域1.室内高压设备的隔离室设有遮栏,遮栏的高度在1.7m以上,安装牢固并加锁者。
2. 无论高压设备是否带电,作业人员不得单独移开或越过遮栏进行工作;若有必要移开遮栏时,应有监护人在场,并符合表1的安全距离。
(摘自变电安规表1、线路安规表1、配电安规表3-1、电工制造安规表1、建设安规表15)表1 设备不停电时的安全距离3.10、20、35kV户外(内)配电装置的裸露部分在跨越人行过道或作业区时,若导电部分对地高度分别小于2.7 m(2.5 m)、2.8 m(2.5 m)、2.9m(2.6m),该裸露部分两侧和底部应装设护网。
4. 户外10kV及以上高压配电装置场所的行车通道上,应根据表2设置行车安全限高标志。
(摘自变电安规表2、配电安规表2-1、建设安规表16)表2 车辆(包括装载物)外廓至无围栏带电部分之间的安全距离5. 邻近或交叉其他电力线路的工作。
(摘自线路安规表4、配电安规表5-1、建设安规表24)表3 邻近或交叉其他电力线工作的安全距离6. 作业时,起重机臂架、吊具、辅具、钢丝绳及吊物等与架空输电线及其他带电体的最小安全距离不准小于表4的规定,且应设专人监护。
(摘自变电安规表18、线路安规表19、配电安规表6-1、电工制造安规表3)表4 与架空输电线及其他带电体的最小安全距离7. 施工机械作业安全距离起重机、高空作业车和铲车等施工机械操作正常活动范围及起重机臂架、吊具、辅具、钢丝绳及吊物等与带电设备的安全距离不得小于表5的规定,且应设专人监护。
混凝土输送泵车系列使用说明书页脚内容1三一重工混凝土泵车使用说明书第一节操作人员及维修人员的资格一持有认可的资格证书,接受过专职培训并已被证明具备操作能力的人才能操作泵车二只有有资格的专业技术人员和售后服务人员才能维修泵车第二节1本设备是可以在公路上行驶的工程机械,是根据中国道路交通法和建筑机械管理法的有关规定设计制造的,并获得了有关部门颁发的性能及形式认可证书,用户不论任何理由都不得擅自对泵车外形及系统进行更改,包括更改安全压力、运行速度设定;改用大直径输送管或增加输送管壁厚;更改控制程序或线路;对臂架及支腿的更改等等。
否则由此应起的后果本公司概不负责。
2泵车只能用于混凝土的输送,除此以外的任何用途(比如起吊重物)都是危险和不允许的。
3处混凝土外,不得泵送密度大于2.4Kg/L的物质。
4搭载备用管等配件行驶时,载重和高宽,长,都不允许超过道路交通法规定的指标。
横穿地下通道、桥梁、隧道或高空管道、高空电缆时,一定要保证有足够的空间和距离。
5行驶速度不允许超过泵车技术数据表中最大速度,否则由倾翻的危险。
页脚内容26上路行驶前必须确定臂架和支腿已经完全收拢并已固定,否则不得上路行驶。
7混凝土泵车的重心较高,转弯时需减速以防倾翻8不可随意加大砼输送管的直径。
末端软管的长度不可超过3米,作业时需注意防止软管折弯堵赛,末端软管也不能末入混凝土中,否则容易引起管线内压力增大发生事故。
9不允许拆除设备上的任何保护装置,在确认料斗筛网已关闭前不得进行作业10泵车运行时不可将手伸进料斗、搅拌装置、水箱内。
作业临时停止时一定要关闭发动机,按下急停按钮11泵车进入施工现场展开支腿前,应拉下手刹,并用轮挡固定车轮。
浇灌混凝土时,所有支腿应完全展开到位后才能操作臂架按泵车的操作与使用中规定的顺序进行展开。
车体须保持水平状态,前后、左右相对于水平面的倾斜小于3度。
且必须将臂架收拢放于臂架主支撑上后才能收支腿。
12移动臂架和展开支腿前,应检查周围是否有障碍物。

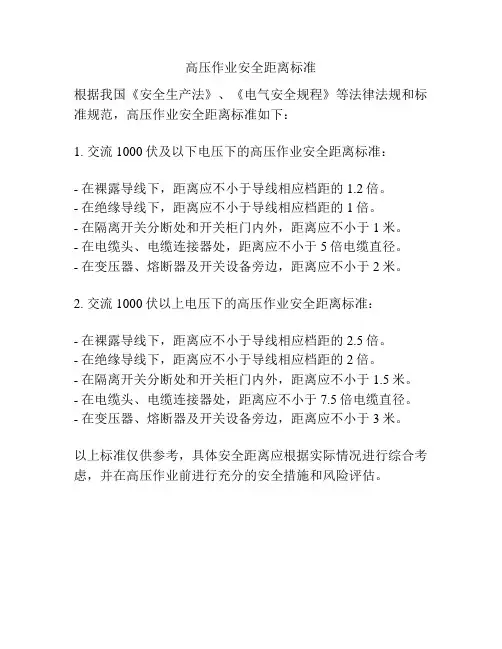

高压作业安全距离标准
根据我国《安全生产法》、《电气安全规程》等法律法规和标准规范,高压作业安全距离标准如下:
1. 交流1000伏及以下电压下的高压作业安全距离标准:
- 在裸露导线下,距离应不小于导线相应档距的1.2倍。
- 在绝缘导线下,距离应不小于导线相应档距的1倍。
- 在隔离开关分断处和开关柜门内外,距离应不小于1米。
- 在电缆头、电缆连接器处,距离应不小于5倍电缆直径。
- 在变压器、熔断器及开关设备旁边,距离应不小于2米。
2. 交流1000伏以上电压下的高压作业安全距离标准:
- 在裸露导线下,距离应不小于导线相应档距的2.5倍。
- 在绝缘导线下,距离应不小于导线相应档距的2倍。
- 在隔离开关分断处和开关柜门内外,距离应不小于1.5米。
- 在电缆头、电缆连接器处,距离应不小于7.5倍电缆直径。
- 在变压器、熔断器及开关设备旁边,距离应不小于3米。
以上标准仅供参考,具体安全距离应根据实际情况进行综合考虑,并在高压作业前进行充分的安全措施和风险评估。
如有你有帮助,请购买下载,谢谢!
1页
混凝土泵车臂架与高压线保持多远才算安全
1、2014年12月3日下午2时许,瑞安市仙降街道林贾路上,一辆正在施工的,长长
的臂架在空中移动时,不慎靠近上空220千伏高压电线,引电上“车”,导致与泵车相连的一
辆混凝土搅拌车两个轮胎发生爆炸,附近地面被电击出一个约0.3米深的坑。
泵车触高压电线
幸运的是事发一刻,两辆施工车上均无施工人员,事故未造成人员伤亡。
听到巨响,出门一看,浓烟滚滚
12月3日下午2时许,事发现场围聚了不少附近居民。恰巧经过的伍先生说,当时现
场停留一辆混凝土泵车和一辆混凝土搅拌车,两车一前一后挨着。搅拌车两个前轮轮胎都已
爆开,完全变了形,一个右后轮轮胎有点瘪。停在搅拌车后面的泵车,中部一个轮子的轮胎
也有点瘪。泵车一只支撑腿旁边的地面炸开了一个小坑,宽约1米,深度约0.3米。
事发地点往东约150米处有一家杂货店,店老板称当时先听到两声比较轻的响声,过
了大约1分钟,又接连传来两声“砰砰”巨响。他赶紧从店里跑出去,看到不远处事发地点冒
出滚滚浓烟。
如有你有帮助,请购买下载,谢谢!
2页
现场被爆的轮胎
臂架离高压线两三米时发生意外
据了解,两辆事故车,均属施工用车。该处最近正在进行截污纳管工程,事发前,施
工人员刚好浇筑完一个沉井,准备浇筑另外一个。
一名张姓项目责任人事发时正在现场,对整个情况较为清楚。该负责人说,当时,混
凝土泵车与水泥搅拌车靠得很近,搅拌车内的混凝土输送到泵车上,再通过泵车的长臂架浇
筑到沉井里。长长的臂架横亘在空中,恰好在高压电线下移动。
当时搅拌车上没有工人,泵车由工作人员在地面用遥控器操控,因此也没有坐在车上。
“一个沉井打完了,准备把臂架移动到旁边那个沉井上面。移动过程中,差不多距离高
压线两三米的时候,就听到两声比较轻的轮胎爆裂声。”发觉异样,现场五六名工作人员赶
紧跑开。过了大约一分钟,搅拌车再次发出两声巨大响声,两个轮胎接连爆胎。
2、2015年6月26晚9时30分,新洲区文昌大道市政工地上,一辆混凝土泵车作业时,
突发电击事故致三人受伤,10万居民家中断电半小时。
如有你有帮助,请购买下载,谢谢!
3页
泵车触高压电线
