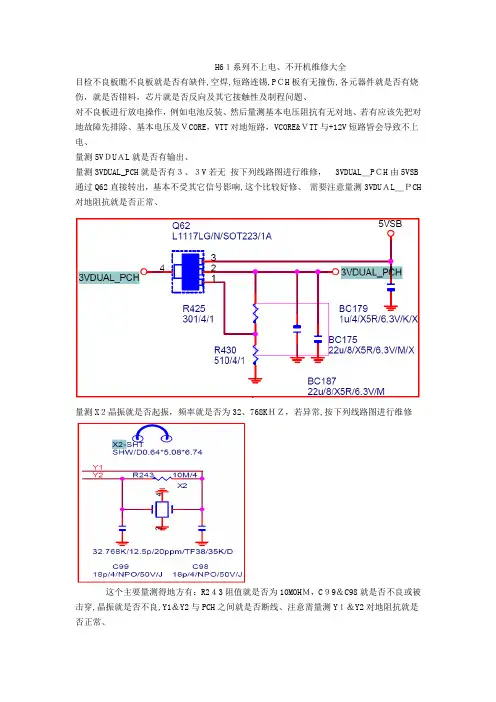

H6１系列不上电、不开机维修大全目检不良板瞧不良板就是否有缺件,空焊,短路连锡,PＣH板有无撞伤,各元器件就是否有烧伤，就是否错料，芯片就是否反向及其它接触性及制程问题、对不良板进行放电操作，例如电池反装、然后量测基本电压阻抗有无对地、若有应该先把对地故障先排除、基本电压及ＶCORE，VTT对地短路，VCORE&ＶTT与+12V短路皆会导致不上电、量测5VＤUＡL就是否有输出、量测3VDUAL_PCH就是否有３、３V若无按下列线路图进行维修，3VDUAL＿PＣH由5VSB 通过Q62直接转出，基本不受其它信号影响,这个比较好修、需要注意量测3VDUＡL＿ＰCH 对地阻抗就是否正常、量测X２晶振就是否起振，频率就是否为32、768KＨＺ，若异常,按下列线路图进行维修这个主要量测得地方有：R2４3阻值就是否为10MOHＭ，C９9＆C98就是否不良或被击穿,晶振就是否不良,Y1＆Y2与PCH之间就是否断线、注意需量测Y１＆Y2对地阻抗就是否正常、３、量测PCH RTC模块各信号电压就是否正常，如以下线路图所示：注意量测—ＲTＣRＳT, －SRＴCＲSＴ，PＣＨ_DPＷROK,DSWVRMEN电压就是否正常（一般为3、0V—３、3Ｖ之间）,各信号与PCＨ之间就是否有断线,一般量测各信号线之阻抗基本能判断出来。
维修过程中最常见得问题有Ｄ2不良，C12５＆Ｃ9５被击穿,信号线与PCH之间断线、4、量测ＰCH就是否有发出－DEＰSLP信号（一般电压为3、3V），在ＰCＨ正常得情况下，满足１&2&3&条件,PＣH基本就能够发出－ＤEＰSＬP信号, 维修过程中最常见得问题有P ＣH不良,信号线断线，及信号线对地短路、５、当—DEPSLＰ有高电平信号后就会通过一系列晶体管逻辑输出５VＤＵAL,如下列线路图所示图1图2图3图4图５5VDUAＬ上电前由5VSB通过Ｑ6９转出,上电后5ＶDUＡL由VCＣ通过Q53转出,其中Q69为Ｐ沟道MＯＳ管（栅机第3pin为低电平时源机与漏极导通）,Q53为N沟道ＭOS管(栅机第3ｐｉn为高电平时源机与漏极导通)，如图２所示上电前5VDUAＬ时序： -DEＰSＬP（H）＞ 5VL＿EN（Ｌ）>P_EＮ（L)>5VDUAL(H）、其中H 代表高电平，L代表低电平、维修过程中遇到得特殊现象:1、图２中R４０5缺件，可正常开机，进不了ＷＩN7，此R40５缺件导致５Vdual不论上电前还就是上电后均由５ＶSＢ供给,5VＳB可提供功率比ＶCC小很多,所以Ｒ405缺件导致主板５VDUＡL供电不足、 2、图2中Ｒ４11缺件，不良现象为用万用表量测时Q6９第1脚电压慢慢降低而５Vdual电压慢慢升高，当5Vduaｌ达到一定值之后触发后可正常上电开机、3、 5ＶDUＡＬ阻抗偏低很多时5ＶＤＵAL从５V一直慢慢降低、4、主板上控制5VDＵAL输出得信号主要为—ｄｅpslp信号、５Vdual 有输出后5Ｖ一方面给外设供电，一方面通过Q66转换成3ＶDＵＡL,3VDUＡL再直接转出-RSMＲＳT信号发往PCH、如下图所示从图中可以瞧出5VDUAL>3VDUAL＞-RSＭRST都就是一个非常简单逻辑性强得过程,如果哪一环节出了问题,基本能很快判定故障所在、案例分析:一不良板不上电,风扇免免强强转一下就停了，待机电压与阻抗一切都正常、细心观察发现３VDUAＬ上电前电压为3、3V上电得瞬间突然跳变为３、25V，一般3VＤUAL,５VＤUAL电压都会稳定不变得,此板很明显为3VDUAL 功率不足,更换Q66后，主板可正常上电开机修复OＫ、另一方面3VＤUＡL＿PCＨ通过晶体管逻辑转换出PCH_ＤPWROＫ信号，从下图可以瞧出这一信号在3VDUAL_PCH有输出后就逻辑转换出ＰCH_ＤPＷＲOＫ信号输入至PCＨ、维修过程中容易遇到得情况有Ｃ1２4 C93被击穿,Q34及Q35不良、PＣH满足一系列条件后会发出－SLＰ_S3＆–S４_S5信号至SIＯ得102pin& 108pin,－ＳＬＰ_Ｓ3&–S4_S5信号在主板上起着至关重要得作用、注意如果遇到主板PCH满足一系列条件且-SＬP_Ｓ3＆–S４_S5信号对地阻抗正常情况下并没有发出-SLP_S3&–S4_Ｓ５信号，此时别急着干PＣH，有些主板上电前PCH不会发出—SLＰ_S3&–Ｓ4_S５信号至ＳIＯ,但就是上电后一定会发出、如图6所示:—SLP_S３信号逻辑输出了4个至关重要电压得使能信号, —SLP_S3信号没有高电平输出得话这４个电压全部要被拉为低电平、如图7所示:—SLP_S3＆–S4＿S5信号同时逻辑输出DＤＲ＿ＥN信号, —SLP＿Ｓ3＆–S4＿S5信号哪个没加到都会导致主板无DＤR电压输出、在维修中需要注意:1、这两个信号在主板上布线太长容易造成断线、2、这两个信号如果阻抗偏低很多得话会造成不上电，一般就是所接滤波电容被击穿，PCＨ不良或BGA短路造成、图6当触发CASＥOPEＮ时,SIO第106pin会收到一个低电平信号,cａsｅopen原理为如下图F_P ＡNEL中第６pin与第8pｉn短路，只要短路时间大于3ms主板就会上电,从下图可以瞧出－PWRBTSＷ触发前由3VDＵＡL_PCＨ拉为高电平,触发时低电平信号直接灌输至－ＰWRBTSW信号、在维修中注意ESD17缺件不影响上电，但就是不能重启，且ＥSD17容易被静电击穿、SＩO收到－PＷＲBTＳＷ低电平信号后便会发出PWＲＢＴSW高电平(３、３V）触发前虽然有3VＤUAL_PCＨ通过电阻R140给ＰＷRＢTＳW信号供电但就是该信号被SIＯ默认为低电平，SIO就是一块可供编程得芯片，像比较熟悉8９C51芯片一样，里面都烧录了程序,通过编程可以对某些引脚进行位定义、当SIO收到-PＷＲＢTSW低电平信号后没有发出PWRBTSW 高电平信号,不要急着干SIO应该先量测SIO供电IT_VCＣＨ就是否为３、３V, ＩT_VＣＣH 就是直接由3ＶDＵAL供给得、若供电正常,应量测SＩO每个引脚得阻抗就是否有对地，短路，空焊等异常、当PCH收到PＷＲＢTSＷ高电平信号后SＩO会同时把１07pｉｎ–ＰSON信号拉为低电平—PＳＯＮ由5V变为低电平后ＡTＸ开始供电。
电脑主板芯片级维修常用芯片资料三篇篇一：电脑主板芯片级维修常用芯片资料AD1986主板声卡芯片ADM1032笔记本电脑温度传感器芯片ADP3198主板CPU供电控制芯片ADP3205笔记本电脑CPU供电控制芯片ADP3207笔记本电脑CPU供电控制芯片AES2501A笔记本电脑指纹传感器ALC202主板声卡芯片ALC262笔主板声卡芯片ALC658主板声卡芯片ALC660主板声卡芯片ALC86l主板声卡芯片ALC880主板声卡芯片ALC883主板声卡芯片AME8824低压差稳压器AN12943音频功率放大芯片AP1250主板内存供电芯片AP15912大电流低压差稳压器APW7057笔记本电脑芯片组供电控制芯片BA9741F笔记本电脑液晶显示器高压驱动芯片BD4175KV笔记本电脑开机控制芯片BD9766FV笔记本电脑液晶显示器高压驱动芯片BD9882F笔记本电脑液晶显示器高压驱动芯片BD9883FV笔记本电脑液晶显示器高压驱动芯片CS4205笔记本电脑声卡芯片CS20468笔记本电脑声卡芯片CS20549笔记本电脑声卡芯片CY28405—2／ICS952606主板时钟芯片Esl92l笔记本电脑声卡芯片FAN5019主板CPU供电控制芯片FAN5090主板CPU供电控制芯片FDC37N972笔记本电脑I／O芯片G1420笔记本电脑音频功放芯片G2996笔记本电脑内存供电控制芯片G781笔记本电脑CPU散热风扇转速控制芯片G9338低压差线性稳压控制器ICS950810笔记本电脑主板时钟芯片ICS954302笔记本电脑主板时钟芯片ICS954309笔记本电脑主板时钟芯片ICS954310笔记本电脑主板时钟芯片ISL6227笔记本电脑内存供电控制芯片ISL6262笔记本电脑CPU供电控制芯片ISL6559主板CPU供电控制芯片ISL6566主板CPU供电控制芯片IT8716FCX主板I／O芯片LPL1084低压差稳压器L6711主板CPU供电控制芯片L6917主板CPU供电控制芯片LM13700M双运算放大器LM26笔记本电脑温度传感器LM324四电压比较器LM4835／LM4838笔记本电脑音频功放芯片LM4882笔记本电脑音频功放芯片LP2951 100mA低压差稳压器IPC47N253笔记本电脑开机芯片LTC3716笔记本电脑CPU供电控制芯片LTC3735笔记本电脑cPu供电控制电路芯片MAx1540／MAxl541笔记本电脑内存／芯片组供电控制芯片MAx1558双路可编程电流芯片MAx1623笔记本电脑内存供电电路MAx1626／MAxl627主板供电控制芯片MAx1632笔记本电脑系统供电控制芯片MAx1809笔记本电脑内存供电电路控制芯片MAx1844笔记本电脑芯片组／显卡供电控制芯片MAx1901笔记本电脑系统供电控制芯片MAx1907笔记本电脑cPu供电控制芯片MAx1987笔记本电脑cPu供电控制芯片MAX3243 3～5V多通道RS-232线性驱动／接收器MAX4490满摆幅输入／输出运算放大器MAX8505笔记本电脑芯片组控制芯片MAX8632笔记本电脑内存供电控制芯片MAx8724笔记本电脑充电控制芯片MAx8725笔记本电脑充电控制芯片MAx8734笔记本电脑系统供电控制芯片MAx8743笔记本电脑显卡／芯片组供电控制芯片MAx8760笔记本电脑cPu供电控制芯片MAx8765笔记本电脑电池充电控制芯片MAx8770笔记本电脑CPU供电控制芯片MAx8794笔记本电脑DDR内存供电控制芯片MAX8863低压差稳压芯片MAX9710笔记本电脑音频功放芯片MAx9750／MAx9751／MAX9755笔记本电脑MAx9789／MAx9790笔记本电脑音频功放芯片MB3887笔记本电脑充电控制电路芯片MlB39A126PFV笔记本电脑充电控制芯片MS-6主板开机芯片PC87551笔记本电脑控制芯片Pc87570笔记本电脑键盘／电源控制芯片PC87591笔记本电脑I／O控制芯片PC97551笔记本电脑I／O控制芯片P131500E／MAX4927高速差分开关芯片PT2353笔记本电脑音效处理芯片RT8802A主板CPu供电控制芯片RT9202主板DDR内存供电控制芯片RT9214／APW7120芯片组／内存供电控制芯片RT9218芯片组／内存供电控制芯片RT9238主板CPU供电控制芯片RT9246A主板CPU供电控制芯片RTL8101L主板网卡芯片SC1403笔记本电脑主电源控制芯片SC1404笔记本电脑主电源控制芯片SC1474笔记本电脑芯片组供电控制芯片SC1476笔记本电脑芯片组供电控制芯片SC1485笔记本电脑芯片组供电控制芯片SCl565低压差稳压器SC2450笔记本电脑主电源控制芯片SC2595主板DDR内存供电控制芯片SC2614主板DDR内存供电控制芯片SC2643主板CPU供电控制芯片SC338双路电压控制开关SC411主板芯片组供电控制芯片:SC4215具有使能功能的低压差稳压器SC451笔记本电脑CPU供电控制芯片SC452笔记本电脑CPU供电控制芯片SC470笔记本电脑显卡供电控制芯片SI786LG笔记本电脑供电控制芯片SI9183低压差稳压器SLG84420笔记本电脑主板时钟芯片ST75185 RS-232接口驱动／接收芯片TB62506笔记本电脑开机控制芯片TL1451笔记本电脑液晶屏高压驱动控制芯片TL5001笔记本电脑液晶屏高压驱动控制芯片TL594-笔记本电脑充电控制芯片TPA0142笔记本电脑音频功放芯片TPA0312笔记本电脑音频功放芯片TPA6017笔记本电脑音频功放芯片TPS2206具有串行接口的1A双插槽PC卡电源开关TPS2211具有并行接口的1A单槽位PC卡电源开关TPS51117笔记本电脑供电控制芯片TPS51124笔记本电脑芯片组供电控制芯片TPS54610笔记本电脑内存供电控制芯片VT1611A主板声卡芯片VT1612A主板声卡芯片线性稳压块：2951、LP2951、m5236、29507开机芯片：东芝TM87XX、IBM:TB6805F、TB6806F、TB6808F、TB62501F、TMP48U0 I/O芯片：PC97338、PC87391、PC87392、pc87393、SMSC系列：FDC7N869、FDC37N958、LPC47N227、LPC47N267系统供电芯片：MAX1632、MAX1631、MAX1904、MAX1634、MAX785、MAX786、SB3052、SC1402、LTC16288CPU供电芯片：MAX1711、MAX1714、MAX1717、MAX1718、MAX1897供电芯片搭配使用：ADP3203/ADP3415、ADP3410/ADP3421、ADP3410/ADP3422 充电芯片：MAX1645、MAX745、MAX1772、MAX1773、ADP3806、TC490/591、MB3887、MB3878、MAX1908，LT1505GCPU温度控制芯片：MAX1617、MAX1020A、AD1030A、CM8500 MAX19893显卡品牌：ATI、NVIDIA、S3、NEOMAGIC、TRIDENT、SMI、INTEL、FW82807和CH7001A搭配使用网卡芯片：RTL8100、RTL8139、Intel DA82562、RC82540、3COM、BCM440 网卡隔离：LF8423、LF-H80P、H-0023、H0024、H0019、ATPL-1192 M声卡芯片：ESS1921、ESS1980S、STAC9704、AU8810、4299-JQ、TPA0202、4297-JQ、8552TS、8542TS、CS4239-KQ、BA7786、AD1981B、AN12942PC卡芯片：R5C551、R5C552、R5C476、R54472PC卡供电芯片：TPS2205、TPS2206、TPS2216、TPS2211、PU2211、M2562A、M2563A、M2564ACOM口芯片：MAX3243、MAX213、ADM213、HIN213、SP3243、MC145583+键盘芯片：H8C/2471、H8/3434、H8/3431、PC87570、PC87591键盘芯片：具有开机功能：H8/3434、H8/3437、H8/2147、H8/2149、H8/2161、H8/2168、PC87570、PC87591、H8S/XXX M38857、M38867、M38869笔记本IO芯片大全PC87591S（VPCQ01）/PC 87591L（VPC01）/PC 97317IBW/PC 87393 VGJ62501F/TB62506F/TB6808F/KB910QF/KB910QB4/KB910LQF/KB910LQFA1KB3910QB0/KB910SFC1/KB3910SF/PC87591E-VLB/IT8510E/PS5130笔记本IO芯片大全PC87591E(-VPCI01),(VPCQ01)/PC 97551-VPC/PC 87570-ICC/VPCXPC87391VGJ/TB6807F/W83L950D/LPC47N249-AQQ/PCI4510/PC8394TPC87392/PC87541L/PC87541V/LPC47N253-AQQ/PC87591E-VLB笔记本IO芯片大全LPC47N250-SD/LPC47N252-SG/LPC47N254-AQQAAT3200低压差稳压器AAT4280端口限流保护芯片AD1885主板声卡芯片ADl888主板声卡芯片ADl981主板声卡芯片ADP3160／ADP3167笔记本电脑供电控制芯片ADP3166主板CPU供电控制芯片ADP3168笔记本电脑供电控制芯片ADP3170主板CPU供电控制芯片ADP3180主板CPU供电控制芯片ADP3181笔记本电脑CPU供电芯片ADP3203笔记本电脑CPU供电芯片ADP3421笔记本电脑CPU供电芯片.ADP3806笔记本电脑电池充/放电控制芯片AIC1567主板CPU供电控制芯片ALC200主板声卡芯片ALC201A主板声卡芯片ALC655主板声卡芯片AMS1505低压差稳压器APA2020／TPA0202小功率音频功率放大芯片APW7060主板供电控制芯片BQ2040笔记本电脑电池电量检测芯片BQ2060笔记本电脑电池电量检测芯片!BQ24700笔记本电脑充电控制芯片BQ2470l笔记本电脑充电控制芯片BQ24702／BQ24703笔记本电脑充电控制芯片CM8501／CM8501A主板内存供电控制芯片CM8562主板内存供电控制芯片CMl9738主板声卡芯片)CS5322主板CPU供电控制芯片CS950502主板时钟芯片CY28404C主板时钟芯片DS1620笔记本电脑数字温度控制芯片DS2770笔记本电脑充电控制芯片FAN5056主板CPU供电控制芯片FAN7601笔记本电脑电源适配器控制芯片IPM6220A笔记本电脑电源管理芯片ISL6223笔记本电脑CPU供电控制芯片ISL6224笔记本电脑内存供电控制芯片ISL6225笔记本电脑内存供电控制芯片LM4861小功率音频功率放大芯片LM4863小功率音频功率放大芯片;LM4880几M4881小功率音频功率放大芯片LM4911小功率音频功率放大芯片LTl505笔记本电脑充电控制芯片LTCl628笔记本电脑系统供电电路ITC1709笔记本电脑CPU供电控制芯片LTC3728L笔记本电脑系统供电控制芯片LTC4008笔记本电脑充电控制芯片M51995A笔记本电脑电源适配器控制芯片M61040FP笔记本电脑电池管理控制芯片MAXl522／MAXl523／MAXl524笔记本电脑LCD背光电源控制芯片MAXl540／MAXl541笔记本电脑供电控制芯片MAX1631笔记本电脑主电源控制芯片MAXl644笔记本电脑供电控制芯片MAXl645B笔记本电脑电池充电管理芯片MAX1710／MAX1711／MAXl712笔记本电脑CPU内核供电芯片MAX1714笔记本电脑CPU外核供电控制芯片MAX1715笔记本电脑CPU供电芯片MAX1717笔记本电脑CPU供电控制芯片MAX1718笔记本电脑CPU供电控制芯片MAX1736笔记本电脑充电控制芯片.MAX1772笔记本电脑充电控制芯片MAX1773笔记本电脑充电控制芯片MAX1830／MAXl831笔记本电脑CPU供电控制芯片MAX1845笔记本电脑CPU内核供电控制芯片MAX1873笔记本电脑充电控制芯片MAX1902笔记本电脑系统供电控制芯片MAX1908笔记本电脑充电控制芯片MAX1909笔记本电脑充电控制芯片MAX1992／MAXl993笔记本电脑供电控制芯片MAX1999笔记本电脑系统供电控制芯片MAX745笔记本电脑充电控制器MAX785／MAX786笔记本电脑系统供电控制芯片MAX8794笔记本电脑DDR内存供电控制芯片MB3878笔记本电脑充电控制芯片MIC2545端口限流保护芯片MIC5205低压差稳压器NCPl205笔记本电脑电源适配器控制芯片NCP1207笔记本电脑电源适配器控制芯片NCP5201主板DDR2内存供电控制芯片NCP5314主板CPU供电控制芯片OZ960笔记本电脑液晶屏高压驱动控制芯片SC1470笔记本电脑供电控制芯片SC1486／SCl486A笔记本电脑内存供电芯片SC2422主板CPU供电控制芯片)SC2616主板DDR2内存供电控制芯片TPS51020笔记本电脑DDR内存供电控制芯片TPS54672笔记本电脑内存供电控制芯片篇二：常用电脑芯片型号资料4N35/4N36/4N37"光电耦合器"AD7520/AD7521/AD7530/AD7521"D/A转换器"AD7541 12位D/A转换器ADC0802/ADC0803/ADC0804"8位A/D转换器"ADC0808/ADC0809"8位A/D转换器"ADC0831/ADC0832/ADC0834/ADC0838"8位A/D转换器" CA3080/CA3080A OTA跨导运算放大器CA3140/CA3140A"BiMOS运算放大器"DAC0830/DAC0832"8位D/A转换器"ICL7106,ICL7107"3位半A/D转换器"ICL7116,ICL7117"3位半A/D转换器"ICL7650"载波稳零运算放大器"ICL7660/MAX1044"CMOS电源电压变换器"ICL8038"单片函数发生器"ICM7216"10MHz通用计数器"ICM7226"带BCD输出10MHz通用计数器"ICM7555/7555 CMOS单/双通用定时器ISO2-CMOS MT8880C DTMF收发器LF351"JFET输入运算放大器"LF353"JFET输入宽带高速双运算放大器"LM117/LM317A/LM317"三端可调电源"LM124/LM124/LM324"低功耗四运算放大器" LM137/LM337"三端可调负电压调整器"LM139/LM239/LM339"低功耗四电压比较器" LM158/LM258/LM358"低功耗双运算放大器" LM193/LM293/LM393"低功耗双电压比较器" LM201/LM301通用运算放大器LM231/LM331"精密电压—频率转换器"LM285/LM385微功耗基准电压二极管LM308A"精密运算放大器"LM386"低压音频小功率放大器"LM399"带温度稳定器精密电压基准电路"LM431"可调电压基准电路"LM567/LM567C"锁相环音频译码器"LM741"运算放大器"LM831"双低噪声音频功率放大器"LM833"双低噪声音频放大器"LM8365"双定时LED电子钟电路"MAX038 0.1Hz-20MHz单片函数发生器MAX232"5V电源多通道RS232驱动器/接收器" MC1403"2.5V精密电压基准电路"MC1404 5.0v/6.25v/10v基准电压MC1413/MC1416"七路达林顿驱动器"MC145026/MC145027/MC145028"编码器/译码器" MC145403-5/8"RS232驱动器/接收器"MC145406"RS232驱动器/接收器"MC145407"RS232驱动器/接收器"MC145583"RS232驱动器/接收器"MC145740 DTMF接收器MC1488"二输入与非四线路驱动器"MC1489"四施密特可控线路驱动器"MC2833"低功率调频发射系统"MC3362"低功率调频窄频带接收器"MC4558"双运算放大器"MC7800系列"1.0A三端正电压稳压器"MC78L00系列0.1A三端正电压稳压器MC78M00系列"0.5A三端正电压稳压器"MC78T00系列3.0A正电压稳压器MC7900系列1.0A三端负电压稳压器MC79L00系列0.1A三端负电压稳压器MC79M00系列0.5A三端负电压稳压器Microchip"PIC系列单片机RS232通讯应用" MM5369 3.579545MHz-60Hz 17级分频振荡器MOC3009/MOC3012"双向可控硅输出光电耦合器" MOC3020/MOC3023"双向可控硅输出光电耦合器"MOC3081/MOC3082/MOC3083"过零双向可控硅输出光电耦合器" MOC8050"无基极达林顿晶体管输出光电耦合器"MOC8111"无基极晶体管输出光电耦合器"MT8870"DTMF双音频接收器"MT8888C DTMF收发器NE5532/NE5532A"双低噪声运算放大器"NE5534/SE5534"低噪声运算放大器"NE555/SA555"单时基电路"NE556/SA556/SE556"双时基电路"NE570/NE571/SA571"音频压缩扩展器"OP07"低电压飘移运算放大器"OP27"低噪音精密运算放大器"OP37"低噪音高速精密运算放大器"OP77"低电压飘移运算放大器"OP90"精密低电压微功耗运算放大器"PC817/PC827/PC847"高效光电耦合器"PT2262"无线遥控发射编码器芯片"PT2272"无线遥控接收解码器芯片"SG2524/SG3524"脉宽调制PWM"ST7537"电力线调制解调器电路"TDA1521 2×12W Hi-Fi音频功率放大器TDA2030 14W Hi-Fi音频功率放大器TDA2616 2×12W Hi-Fi音频功率放大器TDA7000T FM单片调频接收电路TDA7010T FM单片调频接收电路TDA7021T FM MTS单片调频接收电路TDA7040T"低电压锁相环立体声解码器"TDA7050"低电压单/双声道功率放大器"TL062/TL064"低功耗JFET输入运算放大器"TL071/TL072/TL074"低噪声JFET输入运算放大器" TL082/TL084 JFET宽带高速运算放大器TL494"脉宽调制PWM"TL594"精密开关模式脉宽调制控制"TLP521/1-4"光电耦合器"TOP100-4 TOPSwitch三端PWM开关电源电路TOP200-4 TOPSwitch三端PWM开关电源电路TOP209/TOP210 TOPSwitch三端PWM开关电源电路TOP221-7 TOPSwitch-Ⅱ三端PWM开关电源电路TOP232-4 TOPSwitch-FX五端柔韧设计开关电源电路TOP412/TOP414 TOPSwitch三端PWM DC-DC开关电源ULN2068 1.5A/50V 4路达林顿驱动电路ULN2803 500mA/50V 8路达林顿驱动电路ULN2803/ULN2804线性八外围驱动器阵列VFC32"电压—频率/频率—电压转换器"常用ic资料2AD711高精度、底价格、高速BiFET运放CA3130 15MHz,BiMOS运放with MOSFET Input/CMOS OutputLH0032 Ultra Fast FET-输入单运放LF351 Wide B与门width JFET输入单运放LF411 Low Offset,Low Drift JFET输入单运放LM108高精度、单运放LM208高精度、单运放LM308高精度、单运放LM833双音频运放,低噪音LM358双运放LM359双,高速,Programmable,Current Mode(Norton)Amplifier LM324 QUADRUPLE运放LM391音频Power DriverLM393双Differential ComparatorNE5532双音频运放,低噪音NE5534 Single音频运放,低噪音OP27低噪音、高精度、高速运放OP37低噪音、高精度、高速运放TL071 Single JFET-输入运放,低噪音TL072双JFET-输入运放,低噪音TL074 Quad JFET-输入运放,低噪音TL081 Single JFET-输入运放TL082双JFET-输入运放TL084 Quad JFET-输入运放TLC271 LinCMOS..PROGRAMMABLE LOW-POWER运放TLC272 LinCMOS....PRECISION双运放TLC274 LinCMOS....PRECISION QUAD运放MN3004 512 STAGE低噪音BBDL165 3A POWER运放(20W)LM388 1.5W音频功率放大LM1875 20W音频功率放大TDA1516BQ 24 W BTL or 2 x 12 w立体声汽车用功率放大器TDA1519C 22 W BTL or 2 X 11 W立体声功率放大TDA1563Q 2 x 25 W high efficiency car radio功率放大TDA2002单声道、功率放大8W[NTE1232]TDA2005双功率放大20WTDA2004 10+10W STEREO立体声汽车用功率放大器TDA2030 Single功率放大14WSTK4036 II模块电路,AF PO,双电源50WSTK4036 XI模块电路,AF PO,双电源50WSTK4038 II AF功率放大60 WSTK4040 II AF功率放大70 WSTK4040 XI AF功率放大70 WSTK4042 II AF功率放大80 WSTK4042 XI AF功率放大80 WSTK4044 II模块电路,AF功率放大、单声道100WSTK4044 II模块电路,AF功率放大、单声道100WSTK4046 XI模块电路,AF功率放大、单声道120WSTK4048 XI模块电路,AF功率放大、单声道150WSTK4050 V模块电路,AF功率放大、单声道200WLM3914 10-Step Dot/Bar显示驱动器,Linear scaleLM3915 10-Step Dot/Bar显示驱动器,Logarithmic scaleLM3916 10-Step Dot/Bar显示驱动器UAA180 LED driver Light or light spot display operation for max.12 emitting diodesCA3161E BCD to Seven Segment Decoder/DriverCA3162E A/D Converter for 3-Digit DisplayICL7136 3 1/2 Digit LCD,Low Power Display,A/D ConverterLM1800 PLL Stereo Decoder[NTE743]CA3090P Stereo Multiplex Decoder(Comp.to NTE789 From NTE)MC1310P FM Stereo Demodulator(Comp.to NTE801 From NTE)555时钟556双555MN3101时钟/驱动XR2206 Monolithic Function Generator4N25 6-PIN光电晶体管OPTOCOUPLERS4N264N274N284N35 6-PIN光电晶体管OPTOCOUPLERS4N364N3778xx系列3端稳压器+5V到+24V1A78Lxx系列3端稳压器+5V到+24V 0.1A78Mxx系列3端稳压器+5V到+24V 0.5A78Sxx系列3端稳压器+5V到+24V 2A79xx系列3端负电压稳压器-5V到-24V 1A79Lxx系列3端负电压稳压器-5V到-24V 0.1A LM117+1.2V...+37V 1.5A正电压可调稳压器LM217+1.2V...+37V 1.5A正电压可调稳压器LM317+1.2V...+37V 1.5A正电压可调稳压器LM137-1.2V...-37V 1.5A负电压可调稳压器LM237-1.2V...-37V 1.5A负电压可调稳压器LM337-1.2V...-37V 1.5A负电压可调稳压器LM138+1.2V--32V 5-安培可调LM338+1.2V--32V 5-安培可调LM723高精度可调L200 2 A/2.85 to 36 V.可调74LS00 Quad 2-Input与非门74LS04 Hex反相器74LS08 Quad 2 input与门74LS10 Triple 3-Input与非门74LS13 SCHMITT TRIGGERS双门/HEX反相器74LS14 SCHMITT TRIGGERS双门/HEX反相器74LS27 TRIPLE 3-INPUT NOR门74LS30 8-Input与非门74LS32 Quad 2 input OR74LS42 ONE-OF-TEN DECODER74LS45 BCD to Decimal Decoders/Drivers74LS47 BCD to 7 seg decoder/driver74LS90 Decade与门Binary记数器74LS92 Divide by 12记数器74LS93Binary记数器74LS121 Monostable multivibrator74LS154 4-Line to 16-Line Decoder/Demultiplexer74LS192 BCD up/down记数器74LS193 4 bit binary up/down记数器74HC237 3-to-8 line decoder/demultiplexer with address latches74LS374 3-STATE Octal D-Type Transparent Latches与门Edge-Triggered Flip-Flops74LS390双DECADE记数器双4-STAGE BINARY记数器4001 Quad 2-input NOR门4002双4-input NOR门4007双Complementary Pair与门反相器4011 Quad 2-Input NOR Buffered4013双D-Type Flip-Flop4016 Quad Analog Switch/Quad Multiplexer4017 Decade记数器/Divider4022 Divide-by-8记数器/Divider with 8 Decoded Outputs4023 Triple 3-input与非门4025 Triple 3-input NOR门4026 DEC.COUN./DIVIDER WITH DECODED 7-SEG.DISPLAY OUTPUTS4028 BCD to Decimal Decoder4029 Binary/Decade Up/Down记数器4040 12-Stage Ripple-Carry Binary4046 Phase-Locked Loop4051 Single 8-Channel Analog4052 Differential 4-Channel Analog4053 Triple 2-Channel Multipl/Demul4054显示驱动4055显示驱动4056显示驱动4060 14-Stage Ripple-Carry Binary C4066 Quad Bilateral Switch4067 Cmos Analog Multiplexer/Demultiplexer[266kb] 4068 8-input与非门4069 Hex反相器4071 Quad 2-input OR门4072双4-input OR门4075 Triple 3-input OR门4081 Quad 2-Input与门门4082双4-input与门门4093 Quad 2-Input Schm.Trigger4511 BCD-to-7-Segment Latch Decade Driver4518双BCD记数器4583双Schmitt Trigger4584 Hex Schmitt trigger篇三：电脑主板维修常用芯片常用主板I/O芯片W83977EF W83977EF-AWW83977 T F IT8870F-AW83627HF-AW 8712FW83627HF LM2637MW83627SF-AW LPC47M102W83627F-AW IT8707W83627SF 47M172W83627GF-AW 47M102SW83627THF 47M192W83877F FP5093MTCIT8712F-A LM2637MIT8712F IT8671W83637HF IT8702FW83697HF IT8703PC87366IBW IT8705FPC87372IBW W83877TFW83637HF 8711f-A常用主板电源管理芯片主要有7种系列包括HIP系列、RT系列、RC系列、SC系列、LM系列、ADP系列、ISL系列RT9224RT9238RT9231 L6916DRT9231A RT9237RT9241A RT9241BRT9221 RT9223RT9602 RT92285098 RT9227ART9222 RT9231HIP6021CB HIP6020 HIP6016 HIP6017HIP6018 HIP6019HIP6018BCB ISL6524CB HIP6004 HIP6602HIP6521 HIP6301CB HIP6303CS HIP6601 HIP6501 KA7500BSC1164 SC1189SC1185 5051SC1402ISS 93C46 5322 5053SC1185ACSW HIP6303 LM2638 LM2637ST75185C LM2637MSC1155 ISL6524ISL6556BCB CS5301ICE2AS01 HIP6620BABRT9602 HIP6302MS-5 MS-7L6917BD ISL6556BCBIRU3013 IRU30555090MTC 5093MTC常用主板场效管,快恢复二极管,特殊电源IC,晶振3055(252封装小的55N03(263封装大的55N03(252封装小的6030(263封装大的6030(252封装小的7030(263封装大的70N03(252封装小的K3296(263封装大的1084(263封装大的1117(252封装小的75N03(263封装大的15N03(252封装小的15N03(263封装大的45N03(263封装大的45N03(252封装小的50N03(252封装小的9916H(252封装小的10N03(252封装小的20N03(252封装小的RF3704S(252封装小的85N03(263封装大的603AL(263封装大的70T03H(252封装小的9916H(252封装小的9915H(252封装小的LD1010D(252封装小的P75N02LD(252封装小的APL1084(252封装小的LM324 80N03(252封装小的AME1085AMCT(252封装小的B1202(252封装小的B1802(252封装小的603AL(252封装小的2545大(快恢复二极管4500M贴片场效应管晶振14.318和晶振32.768晶振32.768和24.57LM常用主板电容6.3V1000UF500个/包6.3V1500UF500个/包6.3V2200UF400个/包6.3V3300UF200个/包6.3V4700UF200个/包10V1000UF500个/包10V1500UF400个/包10V2200UF200个/包10V3300uf200个/包10V4700UF200个/包16V1000UF200个/包16V1500UF200个/包16V2200UF200个/包16V3300UF200个/包16V470UF500个/包400V10UF200个/包16V4700UF200个/包25V1000UF200个/包25V220UF500个/包25V470UF500个/包25V330UF500个/包400V68UF100个/包400V220UF 50个/包50V47UF500个/包400V100UF 50个/包400V47UF 50个/包250V470UF 50个/包100V100UF200个/包250V100UF50个/包常用主板门控IC74HC74D 74HC1474HC06 74HC32D74HC07 74HC13274HC08 74HC708DDM7407M 74HC74A 74067607主板BIOS芯片M50FW040 A290021TL-70 PM49FL004T PM49FL002T 49V002FP 29C04049LF002A N28F00149LF004A PM39F01029F040 39VF040W39V040 49LF003A。
主板芯片级维修技术资料主板芯片级维修技术资料是针对笔记本或台式电脑主板上的芯片进行维修所需的技术资料。
这些芯片是电脑中最重要的组成部分之一，负责控制电脑的各项功能，包括存储媒体操作、音频输出、视频驱动等等。
芯片在电脑中扮演着至关重要的角色，如果出现故障，将会导致电脑无法正常工作。
在这种情况下，芯片级维修技术资料可以帮助技术人员定位和解决问题。
这些资料可以包含以下信息：1. 芯片电路图和说明书芯片电路图是一张展示芯片内部电路结构和连接方式的图表。
它可以提供有关芯片如何工作、如何接收和传输信号、如何在系统中定位等方面的细节信息。
芯片说明书则提供了更全面的介绍，包括芯片的功能、规格和兼容性等信息。
2. 硬件手册和操作指南硬件手册详细说明每个芯片的设计和工作原理。
它还提供了有关如何安装、设置和配置芯片的信息，以及如何在电脑中更换芯片的步骤。
操作指南则提供快速解决问题的方法和常见错误的修复方式。
3. 维修工具和设备使用说明维修芯片需要特殊的工具和设备，包括焊接工具、万用表、逻辑分析仪等。
这些工具和设备很容易受到强电磁场和静电的影响，需要维修人员特别小心。
资料中应提供有关维修工具和设备的使用说明，以及如何在维修过程中防止静电造成的危害。
4. 故障排除指南故障排除指南提供了实用和全面的方法，以确定芯片的故障位置。
这包括如何通过插件和替换芯片等方法识别故障，并提供了根据不同故障进行打磨和更换芯片的详细步骤。
总之，芯片级维修技术资料非常重要，可以帮助技术人员快速、安全地维修主板芯片，确保电脑的正常运行。
如果您在维修电脑中遇到了问题，不要犹豫，寻找适当的资料，可以帮助您解决问题。
学习和使用芯片级维修技术资料需要良好的理论基础和实践技能，因此维修人员必须接受专业的培训和教育。
初级主板芯片级维修教程作为计算机硬件的重要组成部分之一，主板中的芯片在计算机运作中具有至关重要的作用。
然而，由于使用时间的久长或者人为因素，主板芯片也会出现故障的情况。
在这种情况下，需要对主板芯片进行维修。
本文将介绍初级主板芯片级维修教程，帮助初学者掌握相关知识，进一步提高计算机维修技能。
一、主板芯片的分类首先，我们需要对主板芯片进行分类，因为不同的芯片类型对应的故障和维修方法不同。
当前市场上常见的主板芯片主要包括以下几种：1.北桥芯片：主要控制CPU、内存、图形加速器等硬件的通信协调工作。
2.南桥芯片：主要控制主板上各接口之间的通信，例如PCI、USB、SATA、声卡等。
3.BIOS芯片：固化了计算机基本输入输出系统，是实现电脑启动的关键芯片。
4.声卡芯片：控制计算机的语音输入输出功能。
5.显卡芯片：负责计算机的图形显示功能。
二、主板芯片的故障原因和处理方法主板芯片的故障原因一般分为硬件故障和软件故障。
1.硬件故障：例如主板相应的芯片失效、温度不适应、组件脱落等原因，芯片会出现不同程度的故障。
2.软件故障：在电脑使用过程中，芯片会不时出现软件故障，例如数据损坏、感染病毒、配置错误等问题。
分别针对这两种故障原因，我们需要采用不同的处理方法。
1.硬件故障处理方法：对于芯片失效原因，一般需要进行主板芯片的更换工作，需先买同样型号的芯片备用。
具体维修步骤如下：(1) 先观察被损坏芯片的版本型号并购买最新的相同类型的芯片。
(2) 关闭电脑，在安全且干燥的地方拆除芯片。
需要注意的是能否拆除的关键是缓慢的拆卸，并且不能用力把芯片拆下来，否则在甩下来时会磨损或打破主板，严重损害主板。
(3) 插入新的芯片：用酒精清洁芯片插槽，缓慢地、轻轻地插入新芯片。
如果无法满足，需要检查芯片插槽是否存在问题。
2.软件故障处理方法：对于软件故障的主板芯片问题，日常的主板保养就显得尤为重要。
在软件故障情况下，我们可以：(1) 更新驱动程序：日常使用电脑的用户都知道，各硬件都需要安装相关的驱动程序以确保其效能。
