压铸件检验作业指导书

压铸件检验作业指导书

一、检验前准备工作：

1. 准备好检验所需的仪器和设备，包括显微镜、玻璃刻度尺、硬度计等。

2. 确定检验的标准和要求，不同的压铸件可能有不同的检验指标，需要根据实际情况进行选择。

3. 对检验区域进行清洁，保证能够清晰地观察到待检压铸件的表面和内部。

二、外观检验：

1. 检查压铸件的表面是否有明显的裂缝、孔洞、气泡等不合格现象。

2. 使用显微镜观察压铸件表面是否有明显的漏斗状缺陷，如有则视为不合格。

3. 使用玻璃刻度尺测量压铸件的尺寸和形状，与设计要求进行比对。

三、物理性能检验：

1. 使用硬度计对压铸件的硬度进行测试，与设计要求进行比对。

2. 对压铸件进行拉伸、压缩等物理性能测试，根据不同的压铸件类型选择相应的测试方法。

四、化学成分检验：

1. 对压铸件的化学成分进行分析，包括主要合金元素的含量和杂质含量。

2. 根据设计要求和标准，对检验结果进行判定，确定是否合格。

五、记录和报告：

1. 将检验结果进行记录，包括外观检验结果、物理性能测试结果、化学成分分析结果等。

2. 根据检验结果编写检验报告，明确指出压铸件的合格性和不合格性。

3. 对不合格的压铸件，进行原因分析，并提出改进措施，以避免类似问题的再次发生。

六、安全注意事项：

1. 在进行压铸件检验时，要注意个人防护，戴好安全帽、安全眼镜、防护手套等。

2. 使用仪器和设备时要注意安全操作，避免发生意外事故。

3. 对于有毒有害的化学品和试剂，要严格按照安全使用规范进行操作，确保人身安全和环境安全。

以上是压铸件检验作业的基本指导书，具体的检验操作和步骤可能因不同的压铸件类型和检验要求而有所差异，需要根据实际情况进行具体调整和补充。

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。

产品型号

名 称 JY系列 文件

名称 铸钢件检验规范 文件编号 17-16

共4页 第1页

1. 适用范围

1.1. 本规范指定的铸钢件包括铸钢件毛坯、 加工半成品及加工成品。

1.2. 本规范铸件指手工造型砂型铸造小批量生产的铸钢件, 精密铸造不适用本规范。

1.3. 本规范规定了铸钢件化学成份、 力学性能、 表面粗糙度、 允许存在的缺陷、 铸件尺寸公差和加工尺寸公差、 加工 表面粗糙度及加工面允许存在缺陷, 以及铸钢重量偏差及外观处理等。

1.4. 本规范适用于我公司生产及外协生产的铸钢件产品图纸、 工艺文件及其它技术要求中规定按TB/T1464铁道机车车辆用碳钢铸件通用技术条件执行或没有明确有关铸造技术要求的铸钢件产品。

如图纸、 工艺文件及其它技术要求中规定了相应要求的, 按相关要求执行。其它未明确的要求按本规范执行。

外购产品如合同和技术规范未明确规定的按该产品的相关标准执行。＠

1.5. 本规范未提及的内容按TB/T 1464—91执行。

2. 引用标准

GB/T 6414——1999 铸件尺寸公差与机械加工余量。

GB/T 11351——1989 铸件重量公差。

GB/T 15056——1994 铸造表面粗糙度评定方法。

GB/T 11352——89 一般工程用铸造碳钢件。

TB/T 1464——91 铁道机车车辆用碳钢铸件通用技术条件。

TB/T 1583——1996 机车车辆铸钢件补焊技术条件。

3. 技术要求

3.1. 铸钢件的化学成份及机械性能、 热处理按TB/T 1464——91铁道机车车辆用碳钢铸件通用技术条件执行, 对主要件或双方协商件必须提供材质报告和力学性能报告。( 检验要求项目见附表1)

3.2. 铸钢件表面质量要求

3.2.1. 铸钢件毛坯或成品零件表面必须经过抛丸处理, 箱体内壁应彻底清除粘砂, 有检漏要求的必须进行渗漏试验。

铝合金压铸件质量检验规范

铝合金压铸件是一种常见的金属制品，广泛应用于汽车、机械设备、电子产品等领域。为了确保铝合金压铸件的质量，需要制定相应的质量检验规范。下面是一份针对铝合金压铸件的质量检验规范，包括材料检验、尺寸检验、表面质量检验等方面的内容。

一、材料检验

1.铝合金材料的检验应符合相关标准和技术要求；

2.对材料的化学成分进行分析测试，确保合金成分符合要求；

3.对材料的力学性能进行测试，如强度、硬度、延伸率等指标；

4.检查材料的外观，包括气孔、夹杂物、裂纹等缺陷的情况；

5.检验材料的金相组织，确保组织均匀、致密。

二、尺寸检验

1.根据设计图纸，对铝合金压铸件的尺寸进行检验；

2.检验件应符合设计要求的几何尺寸、公差和形位公差等要求；

3.使用适当的测量工具进行尺寸检验，包括千分尺、卡尺、量具等；

4.尺寸检验应包括外观尺寸、内孔尺寸、孔距等方面的检验。

三、表面质量检验

1.对铝合金压铸件的表面进行检查，包括表面光洁度、光泽度等指标；

2.检查表面是否有划痕、氧化、气孔、砂眼等缺陷； 3.对表面的涂层进行检验，如喷漆、镀层等。

四、力学性能检验

1.对铝合金压铸件的强度、硬度、延伸率等力学性能进行检验；

2.根据相关标准和技术要求，进行相应的力学性能测试，如拉伸试验、冲击试验等。

五、工艺性能检验

1.对铝合金压铸件的可焊性、可加工性等工艺性能进行检验；

2.根据相关标准和技术要求，进行相应的工艺性能测试。

六、标识和包装

1.对符合质量要求的铝合金压铸件进行标识，包括产品名称、型号、批次号、生产日期等；

2.对铝合金压铸件进行适当的包装，确保其安全运输和质量保持。

七、检验记录和检验报告

1.对铝合金压铸件的质量检验进行记录，包括检验日期、检验人员、检验结果等；

2.编制相应的检验报告，归档保存，以备查阅。

以上是一份关于铝合金压铸件质量检验的规范，目的是确保铝合金压铸件的质量符合要求，以提供优质的产品给客户。这份规范可以根据具体情况进行调整和完善，以适应不同厂家和产品的特点和需求。

文件编号：

版 本 号：

宾客满堂红

生效日期:

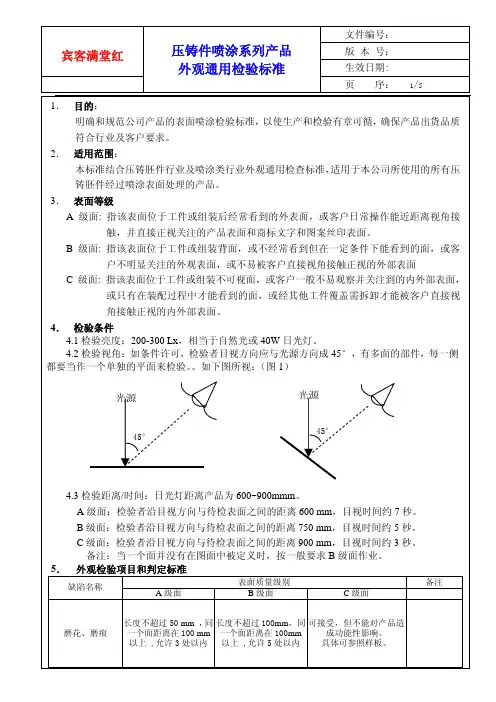

压铸件喷涂系列产品

外观通用检验标准

页 序： 1/5

1． 目的：

明确和规范公司产品的表面喷涂检验标准，以使生产和检验有章可循，确保产品出货品质

符合行业及客户要求。

2． 适用范围：

本标准结合压铸胚件行业及喷涂类行业外观通用检查标准，适用于本公司所使用的所有压

铸胚件经过喷涂表面处理的产品。

3． 表面等级

A级面: 指该表面位于工件或组装后经常看到的外表面，或客户日常操作能近距离视角接

触，并直接正视关注的产品表面和商标文字和图案丝印表面。

B 级面: 指该表面位于工件或组装背面，或不经常看到但在一定条件下能看到的面，或客

户不明显关注的外观表面，或不易被客户直接视角接触正视的外部表面

C 级面: 指该表面位于工件或组装不可视面，或客户一般不易观察并关注到的内外部表面，

或只有在装配过程中才能看到的面，或经其他工件覆盖需拆卸才能被客户直接视

角接触正视的内外部表面。

4． 检验条件

4.1检验亮度：200-300 Lx，相当于自然光或40W日光灯。

4.2检验视角：如条件许可，检验者目视方向应与光源方向成45°，有多面的部件，每一侧

都要当作一个单独的平面来检验。。如下图所视：（图1）

4.3检验距离/时间：日光灯距离产品为600~900mmm。

A级面：检验者沿目视方向与待检表面之间的距离600 mm，目视时间约7秒。

B级面：检验者沿目视方向与待检表面之间的距离750 mm，目视时间约5秒。

C级面：检验者沿目视方向与待检表面之间的距离900 mm，目视时间约3秒。

备注：当一个面并没有在图面中被定义时，按一般要求B级面作业。

5． 外观检验项目和判定标准

表面质量级别 备注 缺陷名称 A级面 B级面 C级面

磨花、磨痕 长度不超过50 mm ，同

一个面距离在100 mm

以上 ,允许3处以内长度不超过100mm， 同

一个面距离在100mm

以上 ,允许5处以内可接受，但不能对产品造
