虚拟仪器应用练习题3

习题答案第1章1. 如何弹出工具模板？答: 1.点击主菜单查看，在下拉列表中选择工具选板。

2.在前面板和流程图的任意空白处按住shift 点击右键。

2.如何进行前面板编辑区与流程图编辑区的切换。

答: 1.点击主菜单窗口，在下拉列表中选择显示程序框图或显示前面板。

2.直接使用快捷键ctrl+E 。

3.传统仪器和虚拟仪器各有何优点？虚拟仪器能否取代传统仪器？虚拟仪器具有传统独立仪器无法比拟的优势，但它并不否定传统仪器的作用，它们相互交叉又相互补充，相得益彰。

在高速度、高带宽和专业测试领域，独立仪器具有无可替代的优势。

在中低档测试领域，虚拟仪器可取代一部分独立仪器的工作，但完成复杂环境下的自动化测试是虚拟仪器的拿手好戏，是传统的独立仪器难以胜任的，甚至不可思议的工作。

4. 编写程序计算以下算式，写出计算结果，并写出四个以上所用控件或函数名称。

X 45542750201162412022854⨯+-+÷-⨯+，6252.73811253178÷-⨯++X 算式1前面板和运行结果算式1流程图算式2 前面板和运行结果算式2流程图第2章1. 简述NI ELVIS系统的基本组成。

答：NI ELVIS系统实际上就是将LabVIEW和NI 的DAQ数据采集卡相结合，综合应用得到一个LabVIEW非常好的教学实验平台。

它包括硬件和软件两部分。

硬件包括一台可运行LabVIEW的计算机、一块多功能数据采集卡、一根68针电缆和NI ELVIS教学实验操控工作台。

软件则包括LabVIEW开发环境、NIDAQ、可以针对ELVIS硬件进行程序设计的一系列LabVIEW API和一个基于LabVIEW设计虚拟仪器软件包。

2. 简述NI ELVIS系统中信号发生器的两种控制方式。

答：1.硬件面板控制。

硬件面板与软件控制切换按钮可控制面板控制指示灯的亮灭，仅在指示灯亮时，面板上的所有按钮才对发出的信号起作用。

波形选择按钮可控制发出的信号是正弦波信号、方波信号还是三角波信号。

4.10 设计VI ，输入一个数，判断这个数是否在10~100之间。

或者4.11 设计VI ，比较两个数，如果其中一个数大于另一个数，则点亮led 指示灯。

4.12设计VI ，产生一个0.0到10.0的随机数与10.0相乘，然后通过一个VI 子程序将积与100相加后开方。

（1）子VI（2）调用子VI 5.5 设计VI ，求0~99之间所有偶数的和。

5.6 设计VI ，求一个一维数组中所有元素的和。

5.7 设计VI ，计算∑x !x x =15.8 设计VI ，在前面板放置一个布尔按钮和一个字符串显示控件，要求当按钮按下时，显示“按钮被按下”，当按钮被松开时，显示“按钮被松开”。

5.9 设计VI ，使用公式节点，完成下面公式的计算。

y1=x^2+x+1;y2=ax+b;5.10 设计VI，将两个字符串连接成一个字符串。

5.11 设计VI，建立一个簇，包含个人姓名、性别、年龄、民族、专业等信息，并使用“解除捆绑”函数，将簇中各个元素分别取出。

5.12 设计VI，利用全局变量将一个VI产生的正弦波在另一个VI显示。

（1）第一个vi，产生波形数据，存入全局变量中（2）全局变量（3）第二个vi，用来显示波形5.13 设计VI，将含有10个随机数的一维数组存储为电子表格文件。

5.14 设计VI，将三角波生成器产生的三角波数据存储为二进制文件。

5.15 设计VI，产生500个随机数并使用波形显示控件显示波形，计算随机数的平均值、最大值、最小值，并在前面板上显示计算结果。

5.16 设计VI，在波形图上用两种不同的颜色显示一条正弦曲线和一条余弦曲线，每条曲线长度为128点，其中X0=0，dX=1，余弦曲线的X0=2，dX=5.5.17 设计VI，用XY图显示一个半径为5的圆。

5.18 设计VI，用数字波形图显示数组各元素对应的二进制信号，数组为（0,7,14,21,9,35,13）。

6.8 设计VI，用3种不同的形式产生正弦波信号。

4.10 设计VI ，输入一个数，判断这个数是否在10~100之间。

或者4.11 设计VI ，比较两个数，如果其中一个数大于另一个数，则点亮led 指示灯。

4.12设计VI ，产生一个0.0到10.0的随机数与10.0相乘，然后通过一个VI 子程序将积与100相加后开方。

（1）子VI（2）调用子VI 5.5 设计VI ，求0~99之间所有偶数的和。

5.6 设计VI ，求一个一维数组中所有元素的和。

5.7 设计VI ，计算∑x !x x =15.8 设计VI ，在前面板放置一个布尔按钮和一个字符串显示控件，要求当按钮按下时，显示“按钮被按下”，当按钮被松开时，显示“按钮被松开”。

5.9 设计VI ，使用公式节点，完成下面公式的计算。

y1=x^2+x+1;y2=ax+b;5.10 设计VI，将两个字符串连接成一个字符串。

5.11 设计VI，建立一个簇，包含个人姓名、性别、年龄、民族、专业等信息，并使用“解除捆绑”函数，将簇中各个元素分别取出。

5.12 设计VI，利用全局变量将一个VI产生的正弦波在另一个VI显示。

（1）第一个vi，产生波形数据，存入全局变量中（2）全局变量（3）第二个vi，用来显示波形5.13 设计VI，将含有10个随机数的一维数组存储为电子表格文件。

5.14 设计VI，将三角波生成器产生的三角波数据存储为二进制文件。

5.15 设计VI，产生500个随机数并使用波形显示控件显示波形，计算随机数的平均值、最大值、最小值，并在前面板上显示计算结果。

5.16 设计VI，在波形图上用两种不同的颜色显示一条正弦曲线和一条余弦曲线，每条曲线长度为128点，其中X0=0，dX=1，余弦曲线的X0=2，dX=5.5.17 设计VI，用XY图显示一个半径为5的圆。

5.18 设计VI，用数字波形图显示数组各元素对应的二进制信号，数组为（0,7,14,21,9,35,13）。

6.8 设计VI，用3种不同的形式产生正弦波信号。

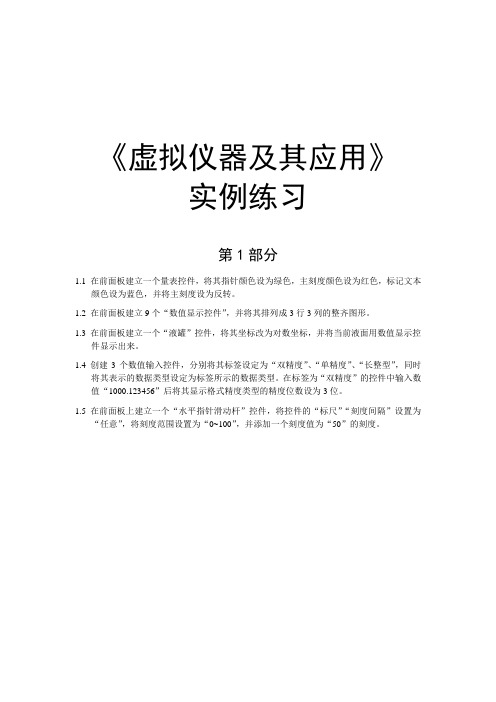

《虚拟仪器及其应用》实例练习第1部分1.1 在前面板建立一个量表控件，将其指针颜色设为绿色，主刻度颜色设为红色，标记文本颜色设为蓝色，并将主刻度设为反转。

1.2 在前面板建立9个“数值显示控件”，并将其排列成3行3列的整齐图形。

1.3 在前面板建立一个“液罐”控件，将其坐标改为对数坐标，并将当前液面用数值显示控件显示出来。

1.4 创建3个数值输入控件，分别将其标签设定为“双精度”、“单精度”、“长整型”，同时将其表示的数据类型设定为标签所示的数据类型。

在标签为“双精度”的控件中输入数值“1000.123456”后将其显示格式精度类型的精度位数设为3位。

1.5 在前面板上建立一个“水平指针滑动杆”控件，将控件的“标尺”“刻度间隔”设置为“任意”，将刻度范围设置为“0~100”，并添加一个刻度值为“50”的刻度。

第2部分2.1 创建一个VI。

比较两个数A、B的大小，在A>B、A=B、A<B三种情况下，分别点亮三个指示灯。

2.2 产生一个值为0.0~100.0之间的随机数，然后除以一个在程序前面板中输入数值控件中的数并将结果显示在一个数值显示控件中。

当输入的数值为零时，前面板上放置的指示灯点亮，提示除法无效。

2.3 比较前面板中输入的两个数大小，并输出其中较大值。

2.4 比较前面板中输入的3个数，并输出其中最大值。

2.5 在前面板数值输入输入控件中输入一个3位整数“123”，将其百位数值和个位数值对调后在前面板输出此新数。

2.6 在前面板的数值输入控件中输入一个数，判断其能否同时被3和5整除，若能则点亮一个指示灯控件。

2.7 从键盘输入一个大写字母，要求改用小写字母输出。

2.8 利用华氏温度与摄氏温度的关系编写一个子VI：华氏度=9×摄氏度/5+32，在一个新的VI中调用该子VI求摄氏温度为32、0、-15时的华氏温度。

2.9 编写一个根据圆半径求圆周长和面积的子VI，然后在新VI中调用该子VI，求圆半径为r=1.5的圆的周长和面积。

虚拟仪器复习试题（满分100分）一、填空题。

（本题共10小题，15个填空，每空1分，共15分。

）1、一个完整的VI包括三个部分：( 前面板、框图程序、图标/连接口 )。

2、LabVIEW有四种类型的节点：（函数）、（子程序）、结构和代码接口。

3、因为For循环的常用来处理数组，所以数据出口的自动索引默认为（有）。

4、而While循环的数据出口的自动索引默认为（无）。

5、使用两个For循环，把其中一个嵌套在另一个中可以生成一个二维数组。

外层的For循环产生（行）元素，而内层的For循环产生（列）。

6、利用（相关滤波）可以方便地从复杂的待测信号中分离出某一特定频率的信号。

采样间隔是指（一个连续采集的序列中，相邻两次采集之间的时间间隔）。

7、虚拟仪器最核心的思想是（硬件实现的功能软件化），从而降低系统成本，增强系统功能与灵活性。

8、如果没有现成的数据采集卡，我们也可以利用LabVIEW中的（动态链接库）功能实现数据采集。

9、Sequence结构有（重叠式和平铺式）两种方式。

10、框图程序是由（节点）、（端口）和（连线）组成的可执行代码。

二、单项选择题。

（本题共5小题，每个小题有四个选项，从中选出正确的选项，每小题2分，共10分。

）1、当一个函数的error in带有错误信息时，下列哪种说法是正确的。

（ D ）A、该函数会对错误信息进行处理B、该函数不会作任何操作，而是直接将错误信息传递给error out，且不会将自身函数发生的错误加进去。

C、该函数将会发出错误信息警告，且使程序终止运行。

D、该函数会直接将错误信息传递给error out。

且会将自身函数发生的错误也一并加进去。

2、下列哪种说法是错误的？（ B ）A、虚拟仪器采用的是面向对象和可视化编程技术。

B、在程序运行的过程中波形的可见性是不可以改变的。

C、在LabVIEW中，VI程序的运行是数据流驱动的。

D、在创建子程序时，可以使用连线工具给前面板的控制器和指示器分配端口。

第1章1. 简述虚拟仪器概念。

参考答案：虚拟仪器是借助于强大的计算机软件和硬件环境的支持，建立虚拟的测试仪器面板，完成仪器的控制、数据分析和结果输出。

虚拟仪器是充分利用了常用台式计算机的计算、显示和互联网等，大大提高了效能。

以软件为中心的虚拟仪器系统为用户提供了创新技术，并大幅降低了生产成本。

通过虚拟仪器，用户可以精确地（用户定义）构建满足其需求的测量和自动化系统，而不是受传统固定功能仪器（供应商定义）的限制2. 虚拟仪器由哪些部分组成？参考答案：虚拟仪器是基于计算机的测试平台，由硬件系统和软件系统组成。

硬件包括计算机、各种I/O接口设备（采集卡和信号调理电路）和被测对象。

软件包括应用程序开发环境、仪器驱动层、虚拟仪器应用程序编程接口。

3. 虚拟仪器编程语言有哪些？参考答案：虚拟仪器开发工具一般可以分为两大类：通用软件开发环境和专用软件开发环境。

通用软件开发环境包括Borland公司的 C++ Builder、Delphi，Microsoft公司的VB、VC++、Visual Studio .NET等。

专用软件开发环境主要有Agilent公司的 VEE、 NI公司的 LabVIEW及Labwindows/CVI等。

4. LabVIEW语言和其他语言相比有什么特点？参考答案：LabVIEW与其他计算机语言的显著区别是：其他计算机语言都是采用基于文本的语言产生代码，而LabVIEW使用的是图形化编辑语言G编写程序，产生的程序是框图的形式。

LabVIEW是数据流驱动，它是以数据流来决定程序框图元素的执行顺序，而不是以命令的先后顺序来决定，需要输入参数的程序框图节点总是在向它提供参数的程序框图节点执行完毕后才执行。

5. LabVIEW前面板在系统设计中的作用是什么？参考答案：前面板是图形用户界面，可创建控制器和显示器控件，设计的界面可以模拟真实仪表仪器的前面板，用于设置输入和观察输出。

bVIEW程序框图在系统设计中的作用是什么？参考答案：LabVIEW使用程序框图来添加源代码。

仪表工虚拟仪器技术试题集考试题目：仪表工虚拟仪器技术试题集一、单选题1. 虚拟仪器技术是指利用计算机技术和虚拟仪器软件，将传统仪器的某些功能和性能模拟或实现在计算机中，并能通过硬件设备与被测对象进行交互。

以下哪个选项不是虚拟仪器技术的主要特点？A. 灵活性B. 操作简便C. 硬件部件固定D. 数据处理能力强2. 仪器连接常用的接口有许多种，下列选项中不属于常用接口的是：A. USB接口B. GPIB接口C. RS-232接口D. Ethernet接口3. 在虚拟仪器技术中，数据采集卡的功能主要是：A. 数据存储B. 数据处理C. 数据显示D. 数据采集4. 虚拟仪器软件中的图形编程语言包括：A. PythonB. CC. MATLABD. Fortran5. 仪表控制和数据采集软件LabVIEW是由以下哪家公司开发的？A. 微软B. 苹果C. 赛门铁克D. 国家仪器公司二、多选题1. 下列哪些软件是用于虚拟仪器开发的？A. LabVIEWB. MATLABC. C++D. Visual Studio2. 以下哪些是虚拟仪器的主要应用领域？A. 生物医学B. 机械制造C. 能源与动力D. 音乐制作3. 虚拟仪器技术的优势包括：A. 易扩展B. 低成本C. 高可靠性D. 硬件复杂4. 使用虚拟仪器技术进行实验时，以下哪些是工程师需要关注的问题？A. 仪器的精度和准确性B. 软件的稳定性和灵活性C. 数据存储和处理D. 仪器的外观设计5. 虚拟仪器的发展趋势有：A. 网络化B. 小型化C. 集成化D. 传统化三、判断题1. 虚拟仪器技术可以充分利用计算机硬件资源，提高系统性能和稳定性。

A. 正确B. 错误2. 虚拟仪器技术可以通过软件的方式模拟不同类型的仪器。

A. 正确B. 错误3. 虚拟仪器技术只适用于科学实验室等学术研究领域。

A. 正确B. 错误4. 虚拟仪器技术可以实现仪器参数的自动化测试和校准。

精品文档虚拟仪器设计考试试题一、简答题（30分）1.什么是虚拟仪器？虚拟仪器与传统仪器的区别是什么？虚拟仪器（Virtual Instrument ,VI）是基于计算机的仪器。

计算机和仪器的密切结合是目前仪器发展的一个重要方向。

粗略地说这种结合有两种方式，一种是将计算机装入仪器，其典型的例子就是所谓智能化的仪器。

另一种方式是将仪器装入计算机。

以通用的计算机硬件及操作系统为依托，实现各种仪器功能。

传统仪器：关键是硬件、开发与维护费用高、技术更新周期长、价格高价格低、厂商定义仪器功能、系统封闭和固定、不易与其他设备连接虚拟仪器：关键是软件、开发与维护费用低、技术更新周期短、并且可重用性与可配置性强、用户定义仪器功能、系统开放、灵活、容易与其他设备连接2.一个最基本的虚拟仪器程序（VI）包括哪三个部分前面板：交互式的用户界面。

程序框图：是程序源代码，用模块代替普通函数。

图标和连接器：用以识别VI的接口，以便在创建VI时调用另一个VI。

当一个VI应用在其它VI中，则称为子VI。

子VI相当于文本编程语言中的子程序。

3.DAQ系统的任务？DAQ系统由什么构成？DAQ系统的任务就是测量或生成物理信号。

DAQ系统的组成：传感器或转换器（被测物理量转换为电信号）信号调理(放大、滤波、隔离适合采集要求）数据采集装置（将数据传送给计算机）驱动程序（驱动硬件、提供应用程序的接口）硬件设备配置的管理软件应用软件和计算机（LabVIEW 等）二、设计题（70分）1.构建VI，接收5个数字输入，将这些数字相加并在仪表盘上显示结果。

如果输入数的总和小于8.0，则圆形指示灯亮。

（15分）精品文档．精品文档VI2.构建最大心率性别214-Age*0.8男209-Age*0.7女在前面板上放置数值控件来输入年龄，放置滑动开关来输入性别。

数值指示器显示最大心率。

使用公式节点计算心率公式。

精品文档．精品文档打开并保持打开状。

程序运行时，第一个LED3个圆形LEDVI3.构建，在前面板上放置打开并保持打开状LED打开并保持打开状态；再过2s，第三个态，1s以后，第二个LED 20（分）LED都保持打开状态3s，然后程序结束。

虚拟仪器试题及答案一、选择题1. 虚拟仪器的核心是（）A. 软件B. 硬件C. 计算机D. 数据采集卡答案：C2. 下列哪项不是虚拟仪器的基本组成元素？（）A. 计算机平台B. 信号处理软件C. 专用仪器箱D. 传统的模拟示波器答案：D3. 虚拟仪器技术中，用于模拟传统仪器面板的软件是（）A. 虚拟面板B. 信号处理软件C. 测量数据记录软件D. 硬件驱动程序答案：A二、判断题4. 虚拟仪器可以脱离计算机独立运行。

（对/错）答案：错5. 虚拟仪器的灵活性和可扩展性优于传统仪器。

（对/错）答案：对三、简答题6. 简述虚拟仪器的主要优势。

答案：虚拟仪器的主要优势包括成本效益高、灵活性强、易于升级和扩展、用户界面友好、数据处理能力强等。

7. 描述虚拟仪器在数据采集过程中的基本步骤。

答案：虚拟仪器在数据采集过程中的基本步骤包括：确定测量需求、选择适当的硬件、安装和配置硬件驱动程序、开发或选择适当的测量软件、进行实际测量、分析和处理数据。

四、计算题8. 假设一个虚拟仪器系统在1秒内采集了1000个数据点，每个数据点为16位分辨率。

计算该系统在1分钟内采集的数据量（以字节为单位）。

答案：首先计算每秒的数据量，1000个数据点 * 16位 = 16000位。

由于1字节=8位，所以每秒的数据量为16000位 / 8 = 2000字节。

1分钟=60秒，因此1分钟内的数据量为2000字节/秒 * 60秒 = 120000字节。

五、论述题9. 论述虚拟仪器在现代工业自动化中的应用及其重要性。

答案：虚拟仪器在现代工业自动化中的应用非常广泛，包括但不限于过程控制、质量检测、设备监控、数据记录和分析等。

其重要性体现在能够提供高度集成的自动化解决方案，提高生产效率，降低成本，增强系统的可靠性和安全性。

此外，虚拟仪器的灵活性和可定制性使得它能够适应多变的生产需求，快速响应市场变化。

六、案例分析题10. 某工厂需要监控生产线上的温度变化，以确保产品质量。

虚拟仪器考试题及答案一、单项选择题（每题2分，共20分）1. 虚拟仪器的核心技术是（）。

A. 虚拟技术B. 计算机技术C. 软件技术D. 网络技术答案：C2. 虚拟仪器与传统仪器相比，最大的优势在于（）。

A. 价格更低B. 体积更小C. 灵活性更高D. 精度更高答案：C3. 虚拟仪器中，用于数据采集的硬件设备是（）。

A. 虚拟示波器B. 虚拟频谱仪C. 虚拟数据采集卡D. 虚拟信号发生器答案：C4. 在虚拟仪器中，用于图形化编程的软件是（）。

A. LabVIEWB. MATLABC. PythonD. C++ Builder答案：A5. 虚拟仪器的图形化编程语言G语言是基于（）。

A. 面向对象编程B. 面向过程编程C. 事件驱动编程D. 函数式编程答案：C6. 虚拟仪器的图形化编程语言G语言中，用于表示数据流的图形元素是（）。

A. 函数块B. 子VIC. 终端D. 连线答案：D制的图形元素是（）。

A. 函数块B. 子VIC. 循环结构D. 条件结构答案：C8. 虚拟仪器的图形化编程语言G语言中，用于表示程序模块的图形元素是（）。

A. 函数块B. 子VIC. 终端D. 连线答案：B出的图形元素是（）。

A. 函数块B. 子VIC. 终端D. 连线答案：C10. 虚拟仪器的图形化编程语言G语言中，用于表示程序逻辑的图形元素是（）。

A. 函数块B. 子VIC. 终端D. 连线答案：A二、多项选择题（每题3分，共15分）11. 虚拟仪器的主要组成部分包括（）。

A. 计算机B. 软件C. 硬件D. 网络答案：A、B、C12. 虚拟仪器的硬件设备主要包括（）。

A. 数据采集卡B. 信号发生器C. 频谱仪D. 显示器答案：A、B13. 虚拟仪器的软件主要包括（）。

A. 操作系统B. 编程语言C. 图形化编程软件D. 应用程序答案：B、C、D14. 虚拟仪器的图形化编程语言G语言的特点包括（）。

A. 可视化B. 模块化C. 事件驱动D. 面向对象答案：A、B、C15. 虚拟仪器的应用领域包括（）。

虚拟仪器习题答案 Modified by JEEP on December 26th, 2020.设计V I ，把两个输入数值相加再乘以20。

设计VI ，输入一个数，判断这个数是否在10~100之间。

或者设计VI ，比较两个数，如果其中一个数大于另一个数，则点亮led 指示灯。

设计VI ，产生一个到的随机数与相乘，然后通过一个VI 子程序将积与100相加后开方。

（1）子VI （2）调用子VI设计VI ，求0~99之间所有偶数的和。

设计VI ，求一个一维数组中所有元素的和。

设计VI ，计算∑x!n x=1设计VI ，在前面板放置一个布尔按钮和一个字符串显示控件，要求当按钮按下时，显示“按钮被按下”，当按钮被松开时，显示“按钮被松开”。

设计VI ，使用公式节点，完成下面公式的计算。

y1=x^2+x+1; y2=ax+b;设计VI ，将两个字符串连接成一个字符串。

设计VI ，建立一个簇，包含个人姓名、性别、年龄、民族、专业等信息，并使用“解除捆绑”函数，将簇中各个元素分别取出。

设计VI ，利用全局变量将一个VI 产生的正弦波在另一个VI 显示。

（1）第一个vi ，产生波形数据，存入全局变量中（2）全局变量 （3）第二个vi ，用来显示波形设计VI，将含有10个随机数的一维数组存储为电子表格文件。

设计VI，将三角波生成器产生的三角波数据存储为二进制文件。

设计VI，产生500个随机数并使用波形显示控件显示波形，计算随机数的平均值、最大值、最小值，并在前面板上显示计算结果。

设计VI，在波形图上用两种不同的颜色显示一条正弦曲线和一条余弦曲线，每条曲线长度为128点，其中X0=0，dX=1，余弦曲线的X0=2，dX=5.设计VI，用XY图显示一个半径为5的圆。

设计VI，用数字波形图显示数组各元素对应的二进制信号，数组为（0,7,14,21,9,35,13）。

设计VI，用3种不同的形式产生正弦波信号。

1）2）3）设计VI，产生两个叠加噪声的正弦信号，并实现两信号的的互相关，判断两信号的相关性。

4.9设计VI，把两个输入数值相加再乘以20。

4.10设计VI，输入一个数，判断这个数是否在10~100之间。

或者4.11设计VI，比较两个数，如果其中一个数大于另一个数，则点亮led指示灯。

4.12设计VI，产生一个0.0到10.0的随机数与10.0相乘，然后通过一个VI子程序将积与100相加后开方。

（1）子VI （2）调用子VI5.5设计VI，求0~99之间所有偶数的和。

5.6设计VI，求一个一维数组中所有元素的和。

5.7设计VI ，计算∑x !xR =15.8设计VI ，在前面板放置一个布尔按钮和一个字符串显示控件，要求当按钮按下时，显示“按钮被按下”，当按钮被松开时，显示“按钮被松开”。

5.9设计VI ，使用公式节点，完成下面公式的计算。

R1=R^2+R+1;R2=aR+b;5.10设计VI，将两个字符串连接成一个字符串。

5.11设计VI，建立一个簇，包含个人姓名、性别、年龄、民族、专业等信息，并使用“解除捆绑”函数，将簇中各个元素分别取出。

5.12设计VI，利用全局变量将一个VI产生的正弦波在另一个VI显示。

（1）第一个vi，产生波形数据，存入全局变量中（2）全局变量（3）第二个vi，用来显示波形5.13设计VI，将含有10个随机数的一维数组存储为电子表格文件。

5.14设计VI，将三角波生成器产生的三角波数据存储为二进制文件。

5.15设计VI，产生500个随机数并使用波形显示控件显示波形，计算随机数的平均值、最大值、最小值，并在前面板上显示计算结果。

5.16设计VI，在波形图上用两种不同的颜色显示一条正弦曲线和一条余弦曲线，每条曲线长度为128点，其中R0=0，dR=1，余弦曲线的R0=2，dR=5.5.17设计VI，用RR图显示一个半径为5的圆。

5.18设计VI，用数字波形图显示数组各元素对应的二进制信号，数组为（0,7,14,21,9,35,13）。

6.8设计VI，用3种不同的形式产生正弦波信号。

4.9设计VI,把两个输入数值相加再乘以 20。

4.12设计VI,产生一个0.0到10.0的随机数与10.0相乘，然后通过一个 VI 子程序将积与 100相加后开方。

5H 20(a + b)*2O4.10设计VI,输入一个数，判断这个数是否在10~100 之间。

4.11设计VI,比较两个数，如果其中一个数大于另一个数，则点亮 led 指示灯。

(2)调用子VI(1)子 VI5.8 设计VI,在前面板放置一个布尔按钮和一个字符串显示控件，要求当按钮按下时，显 示“按钮被按下”，当按钮被松开时，显示“按钮被松开” 。

5.6设计VI,求一个一维数组中所有元素的和。

HBL |国——：口厂确定技祖I 鼠后按下？，卜［宏钮镀按下时闾 拄件弓半 坐标Irr?!组合键77tt 台谴一放弃？-…叵回••••整组亨与自享符君5.9设计VI,使用公式节点，完成下面公式的计算。

y1=x A2+x+1; y2=ax+b;5.10设计VI,将两个字符串连接成一个字符串。

字若玉5.11设计VI,建立一个簇，包含个人姓名、性别、年龄、民族、专业等信息，并使用“解除捆绑”函数，将簇中各个元素分别取出。

姓名■ tlhL七I性别民族Mb< Iw►fbc全局变量(2)全局变量(3)第二个vi ,用来显示波形5.13设计VI,将含有10个随机数的一维数组存储为电子表格文件。

5.14设计VI ,将三角波生成器产生的三角波数据存储为二进制文件。

采集点数信号就塞|[ BB15.15设计VI,产生500个随机数并使用波形显示控件显示波形，计算随机数的平均值、最大值、最小值，并在前面板上显示计算结果。

5.16设计VI,在波形图上用两种不同的颜色显示一条正弦曲线和一条余弦曲线，每条曲线长度为128点，其中 X0=0, dX=1,余弦曲线的 X0=2, dX=5.5.17设计VI,用XY图显示一个半径为 5的圆。

5.18设计VI,用数字波形图显示数组各元素对应的二进制信号，数组为(0,7,14,21,9,35,13)1) 2)3)6.10 设计VI,产生两个叠加噪声的正弦信号，并实现两信号的的互相关，判断两信号的相 关性。
