汽车空调电路-01电磁离合器电路

5.6丰田海狮旅行车空调电路
• 二、电磁离合器控制
电源来自空调切断开关9的其他控制件。低压开关， 怠速真空控制电磁阀，前、后电磁阀，空调放大器， 热敏电阻，空调开关。P134
5.6丰田海狮旅行车空调电路
• 三、怠速控制
点火线圈5→放大 器17、26(发动 机转速低于700 ~750r/min时放 大器截止)→电 磁离合器19断开→压缩机停转 放大器17(发动机转速高于规定转速时放大器导 通)→电磁离合器19导通→压缩机工作 放大器17、26(发动机转速高于规定转速时放大器导 通)→怠速真空控制阀16、25→电源。真空驱动器 驱动发动机转速提高。
5.6丰田海狮旅行车空调电路
• 控制电路图P133图5-9
5.6丰田海狮旅行车空调电路
• 一、 前冷暖鼓风机控制
前鼓风机11电流：熔断器8的20A触 点→继电器10触点→鼓风机电机 11→控制开关13和调速电阻12→ 搭铁 继电器10线圈电流：熔断器8的15A 触点→空调切断继电器9触点→继 电器10线圈→控制开关13→搭铁 控制开关接通，继电器动作，前鼓 风机电机转动。
5.3桑塔纳轿车空调电路
• 五、冷凝器风扇电机电路
• 空调工作，空调继电器接通。 电池正极→保险丝S23→空调继电器→ 冷凝器风扇V7→搭铁。低速运转。 • 系统压力高于1500Kpa，高压保护开 关闭合。 电池正极→保险丝S23 →高压开关→冷 凝器风扇继电器26→搭铁。冷凝器风 扇V7电路接通，风扇高速运转。 点火开关→保险丝S1→温控开关F18(水 温95°C时低速，105°C时中速)→ 冷凝器风扇V7→搭铁。
5.1汽车空调控制基本电路
• 四、发动机转速控制电路P121～122
• 避免发动机低速时接 入空调后引起发动机 熄火或发动机过热现 象。 将点火线圈传来的点火 脉冲信号转变成电压 信号，发动机转速越低，输出电压越高。发动机转 速低于规定值(800r/min)，T1基极电位使T1导通， T3基极电位降低使T3截止，放大器继电器断开电 磁离合器断开压缩机停转。P122

1、蒸发器温度的调节

2、蒸发器温度的控制
3、制冷系统压力的控制


靠开、停压缩机控制蒸发器温度。常用恒 温开关、压力开关来控制。
汽车空调中的基本控制元件

（一）恒温开关（也叫温控开关) 恒温开关用于周期性的接合和分离电磁 式的离合器。 该开关可感应蒸发器内的温度，其内 触点的打开与闭合（控制电磁离合器线圈 电流通断）决定了压缩机的工作循环工作。
检查热敏电阻可将热敏电阻从空调器上卸下，放入冷水中。 在改变水的温度时，测量接头的电阻。根据该车型空调说明 书提供的热敏电阻与温度变化特性曲线检查温度和电阻的交 点是否落在阴影范围内。若没有，要更换热敏电阻。
（二）制冷剂压力开关

一般设在高压回路中， 设有一个或几个压 力保护开关，分高压保护和低压保护两种。 如果制冷管路中产生真空或压力过高，那 么压力开关关闭压缩机。
复习
1、电磁离合器的作用？ 2、电磁离合器的三个主要组成部分？ 3、电磁离合器的工作原理？

压缩机电磁离合器

电磁离合器用于 使压缩机与发动 机接合或分离。 电磁离合器的主 要部件是定、转 子和压力板。
导入任务

故障现象：某丰田花冠汽车发动机运转时， 闭合空调开关，鼓风机工作，散热风扇也 转，但是压缩机电磁离合器不工作，压缩 机不运行。
ห้องสมุดไป่ตู้
当车内温度上升到某调定值时，温度开关触 点闭合，离合器电流接通，压缩机工作。
安装位置：一般放在蒸发箱中或靠近蒸发 箱的冷气控制板上 形式：机械式和热敏电阻式。

1.机械式温度开关 为热力杠杆式(或称热力机械式)结构， 将一根由毛细管连接的温度传感感温包)放 在需要感温的部位，一般插在蒸发器中间。

《汽车（帕萨特）空调电路的检测与维修》教学设计摘要：汽车空调电路系统的检修与维修是汽车电路的重要组成部分，对教学过程精心设计，采用理实一体的教学方法，优化课堂教学，提高教学质量。

关键词：教学目标教学过程教学内容教学评价中图分类号：g64 文献标识码：a 文章编号：1673-9795（2013）03（b）-0183-011 教学目标根据《汽车电气》教学大纲、《汽车空调维修工国家职业技能鉴定标准》、《汽车电气维修工国家职业资格标准》，考虑到中职学生目前的现状和以后实际工作的需要，确定本节课的教学目标是以下几方面。

1.1 知识目标（1）能叙述汽车空调的基本组成及功用。

（2）能叙述汽车空调控制电路常用控制装置的作用及简单原理。

（3）能叙述汽车空调控制电路常用电路的组成及工作原理。

1.2 能力目标（1）正确认识和使用汽车空调面板各按钮。

（2）认识汽车制冷系统各部件的位置及作用。

（3）通过实践操作，能够初步判断和检测压缩机电磁离合器控制电路、鼓风机控制电路、冷凝器风扇控制电路和发动机怠速控制电路的简单故障。

1.3 情感目标（1）感受空调给人们带来的舒适感，激发学生学习知识的兴趣。

（2）通过实践操作，培养学生规范操作和文明生产的职业习惯。

（3）通过实践操作，培养学生在工作中严谨认真的作风和在检修中认真做好记录的职业习惯。

（4）通过实践操作，严格落实“整理、整顿、清扫、清洁、素养、安全、节约”的7s管理理念。

2 教学过程2.1 教材分析《汽车空调电路的检测与维修》课程选用的教材为机械工业出版社出版的《汽车电器》。

该教材是汽车运用与维修专业——机电维修专门化方向课程教材。

教材采用项目教学，任务驱动的方法编写的。

内容分为汽车电源系统、汽车启动系统、汽油机点火系统、照明信号系统、仪表和报警系统、汽车空调系统、电动车窗及刮水系统的检测与维护，汽车解码器的基本操作，传感器的检测九个项目，每个项目由若干个任务组成。

2.2 教材处理为了更好地适应宁夏银川市汽车4s企业的需要和教学实际，提高教学效率，我以中等职业学校汽车运用与维修专业学生所必备的汽车电路维修技能为主线，对教学内容进行有效的整合，遵循“实用为主，够用为度，应用为目的”的原则，降低理论教学难度，简化以学科知识体系为基础的知识要点的讲述。

电磁离合器拆装工艺 怠速自动调整和加速控制装置 空调系统的保护电路 温度控制器结构及拆装 基本与典型电路分析

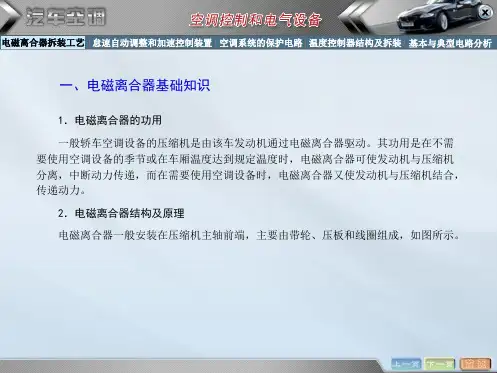

一、电磁离合器基础知识
1．电磁离合器的功用 一般轿车空调设备的压缩机是由该车发动机通过电磁离合器驱动。其功用是在不需 要使用空调设备的季节或在车厢温度达到规定温度时，电磁离合器可使发动机与压缩机 分离，中断动力传递，而在需要使用空调设备时，电磁离合器又使发动机与压缩机结合， 传递动力。 2．电磁离合器结构及原理 电磁离合器一般安装在压缩机主轴前端，主要由带轮、压板和线圈组成，如图所示。
电磁离合器拆装工艺 怠速自动调整和加速控制装置 空调系统的保护电路 温度控制器结构及拆装 基本与典型电路分析
电磁离合器拆装工艺 怠速自动调整和加速控制装置 空调系统的保护电路 温度控制器结构及拆装 基本与典型电路分析
带轮由发动机曲轴带动并在压缩机前端 转子轴承上空转，压板通过半圆键或花键与 压缩机主轴连接。线圈安装在机壳内。当电 流通过线圈时，产生强磁场，克服片状弹簧 的弹力，使压板和自由转动的带轮吸合成一 体，动力通过带轮、压板、片状弹簧、固定 盘传到压缩机主轴，使主轴旋转。如果电流 截断，则磁场消失。在片状弹簧的作用下， 压板和带轮分离，压缩机停止工作（见图）。
装工艺 怠速自动调整和加速控制装置 空调系统的保护电路 温度控制器结构及拆装 基本与典型电路分析
（4）电磁离合器安装 在安装压缩机电磁离合器前，应擦净压缩机及离合器各个 零件，并用规定型号的润滑剂对轴承润滑。
1）安装电磁线圈，并将压缩机壳体的定位销与电磁线圈上的定位孔对正配合。 2）安装电磁线圈卡环，并使卡环斜面朝外。 3）安装轴承和带轮总成，注意用软金属（铜或铝块）垫在轴承、带轮上，并用锤 子均匀平整地轻轻敲到位，如图所示。
