螺旋叶片的压制方法和螺旋叶片成型机的加工过程

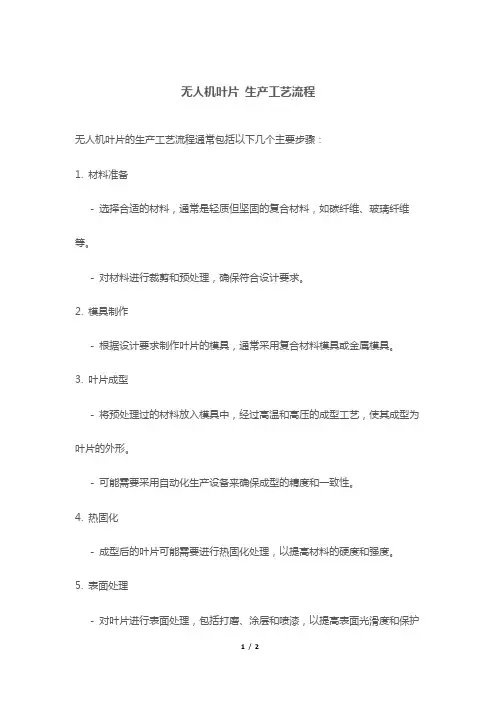

无人机叶片生产工艺流程
无人机叶片的生产工艺流程通常包括以下几个主要步骤：
1. 材料准备
- 选择合适的材料，通常是轻质但坚固的复合材料，如碳纤维、玻璃纤维等。

- 对材料进行裁剪和预处理，确保符合设计要求。

2. 模具制作
- 根据设计要求制作叶片的模具，通常采用复合材料模具或金属模具。

3. 叶片成型
- 将预处理过的材料放入模具中，经过高温和高压的成型工艺，使其成型为叶片的外形。

- 可能需要采用自动化生产设备来确保成型的精度和一致性。

4. 热固化
- 成型后的叶片可能需要进行热固化处理，以提高材料的硬度和强度。

5. 表面处理
- 对叶片进行表面处理，包括打磨、涂层和喷漆，以提高表面光滑度和保护
材料。

6. 质量检测
- 对成品叶片进行质量检测，包括外观检查、尺寸测量、重量检测、强度测试等。

7. 组装
- 将叶片与无人机的其他部件（如轴承、连接杆等）进行组装，形成完整的飞行器结构。

在整个生产工艺流程中，需要严格控制各个环节的质量和工艺参数，以确保生产出符合设计要求的高质量无人机叶片。

同时，随着科技的发展，一些先进的生产工艺，如3D打印技术，也可能被应用到无人机叶片的生产中。

旋压成型工艺旋压成型工艺是一种常用的金属成型加工技术，它利用旋转的力量将金属板材或管材弯曲成不同形状，通常被应用于制造各种零部件、容器和设备等。

下面将从旋压成型工艺的基本原理、工艺流程、设备和应用等方面进行详细介绍。

一、基本原理旋压成型是利用机械力学和塑性变形原理，通过对金属材料进行旋转变形来实现的。

在旋压过程中，金属板或管材被夹紧在两个滚轮之间，其中一个滚轮固定不动，而另一个滚轮则通过电机带动旋转。

随着滚轮的不断转动，板材或管材逐渐被挤压和拉伸，并沿着滚轮的曲线运动，最终形成所需的几何形状。

二、工艺流程1. 材料准备：首先需要准备好所需要加工的金属板或管材，并根据设计要求切割成相应尺寸。

2. 设计模具：根据所需加工物品的形状和尺寸，设计相应的模具。

3. 夹紧材料：将金属板或管材夹紧在旋压机上，并调整好滚轮的位置和旋转速度。

4. 开始加工：启动旋压机，让滚轮开始旋转，并逐渐调整滚轮的位置和速度，使得金属板或管材逐渐弯曲成所需形状。

5. 检查质量：完成加工后，需要对成品进行检查，确保其符合设计要求和质量标准。

三、设备1. 旋压机：是实现旋压成型的核心设备，主要由底座、夹紧装置、传动系统、滚轮等组成。

根据不同的加工需求和规格，可以选择不同型号的旋压机。

2. 模具：根据不同加工物品的形状和尺寸设计相应的模具。

一般来说，模具可以分为圆锥形、球形、椭圆形等多种类型。

3. 辅助设备：如切割机、钻孔机等辅助设备可以帮助完成材料准备工作，并提高生产效率。

四、应用1. 容器制造：利用旋压成型技术可以制造各种形状的容器，如锅、盆、罐等。

2. 金属零部件：旋压成型技术可以制造各种形状的金属零部件，如轴承、齿轮、法兰等。

3. 装饰品制造：利用旋压成型技术可以制造各种形状的装饰品，如灯罩、花盆、雕塑等。

4. 工艺品制造：旋压成型技术可以制造各种形状的工艺品，如铜器、铜像等。

总之，旋压成型工艺是一种非常实用和广泛应用的金属加工技术。

螺旋叶片的3种下料方法
何剑会
【期刊名称】《设备管理与维修》
【年(卷),期】2013(000)010
【摘要】在螺旋叶片的制作方法中，无论是模具压型法、拉伸制作法还是卷制法，都需要预先绘制准确的下料展开图，在实际工作中经过多次验证和校对，总结出3种简便的下料方法。

已知：螺旋轴轴径φ=80mm，螺旋叶片的螺旋板宽
H=90mm，螺距P=250mm。

【总页数】1页(P68)
【作者】何剑会
【作者单位】冀中能源井矿集团新晶焦化公司石家庄市
【正文语种】中文
【相关文献】
1.自制螺旋叶片下料的实用计算新方法
2.螺旋叶片的下料及成形方法
3.螺旋输送机螺旋叶片下料方案选择及其简易加工方法
4.螺旋输送机螺旋叶片下料方案选择及
其简易加工方法5.螺旋叶片的下料及加工方法
因版权原因，仅展示原文概要，查看原文内容请购买。

螺旋叶片的计算方法
螺旋叶片的计算方法有多种，可以根据螺旋叶片的成品尺寸来计算下料尺寸。

常规的下料尺寸是根据三角形勾股定理来计算，螺旋叶片的外径和内孔的周长由公式计算得出。

具体算式如下：成品螺旋叶片外径D 螺旋叶片内孔d 螺距P 周长L1 周长L2 螺旋叶片带宽H=（D-d)/2
L1={（Dπ）平方+P平方）}开方
L2={（dπ）平方+P平方）}开方
设下料外径为X
L1（X-2H）=L2X
X=2L1H/(L1-L2)
下料内径=X-2H
螺旋叶片的加工方法也有很多种，根据不同的加工方法计算相对应的下料尺寸。

加工方式有拉伸法、挤压法、轧制法，如果都按照上述计算公式，同样的下料尺寸，加工出的螺旋叶片成品尺寸就会存在着一定的偏差。

因为拉伸和挤压的方式不同，钢板在成型过程中的受力变形情况不同。

所以，精准的下料尺寸应根据不同的加工方式，受力的情况不同，来适当调整螺旋叶片的下料尺寸。

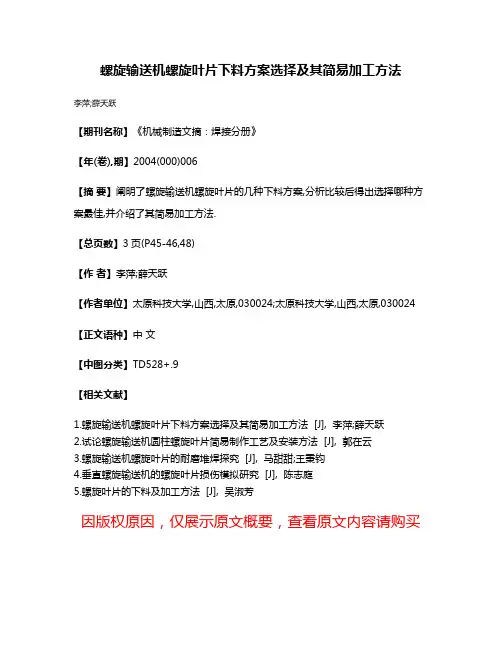

螺旋输送机螺旋叶片下料方案选择及其简易加工方法
李萍;薛天跃
【期刊名称】《机械制造文摘：焊接分册》
【年(卷),期】2004(000)006
【摘要】阐明了螺旋输送机螺旋叶片的几种下料方案,分析比较后得出选择哪种方案最佳,并介绍了其简易加工方法.
【总页数】3页(P45-46,48)
【作者】李萍;薛天跃
【作者单位】太原科技大学,山西,太原,030024;太原科技大学,山西,太原,030024【正文语种】中文
【中图分类】TD528+.9
【相关文献】
1.螺旋输送机螺旋叶片下料方案选择及其简易加工方法 [J], 李萍;薛天跃
2.试论螺旋输送机圆柱螺旋叶片简易制作工艺及安装方法 [J], 郭在云
3.螺旋输送机螺旋叶片的耐磨堆焊探究 [J], 马甜甜;王秉钧
4.垂直螺旋输送机的螺旋叶片损伤模拟研究 [J], 陈志庭
5.螺旋叶片的下料及加工方法 [J], 吴淑芳
因版权原因，仅展示原文概要，查看原文内容请购买。

螺旋叶片的计算方法
螺旋叶片的计算方法有多种，可以根据螺旋叶片的成品尺寸来计算下料尺寸。

常规的下料尺寸是根据三角形勾股定理来计算，螺旋叶片的外径和内孔的周长由公式计算得出。

具体算式如下：成品螺旋叶片外径D 螺旋叶片内孔d 螺距P 周长L1 周长L2 螺旋叶片带宽H=（D-d)/2
L1={（Dπ）平方+P平方）}开方
L2={（dπ）平方+P平方）}开方
设下料外径为X
L1（X-2H）=L2X
X=2L1H/(L1-L2)
下料内径=X-2H
螺旋叶片的加工方法也有很多种，根据不同的加工方法计算相对应的下料尺寸。

加工方式有拉伸法、挤压法、轧制法，如果都按照上述计算公式，同样的下料尺寸，加工出的螺旋叶片成品尺寸就会存在着一定的偏差。

因为拉伸和挤压的方式不同，钢板在成型过程中的受力变形情况不同。

所以，精准的下料尺寸应根据不同的加工方式，受力的情况不同，来适当调整螺旋叶片的下料尺寸。

发动机叶片加工工序发动机叶片是发动机的重要组成部分，它的加工工序十分关键。

下面将从原材料准备、加工工艺、机械设备和质量控制等方面，详细介绍发动机叶片的加工工序。

一、原材料准备发动机叶片的主要材料是高温合金，通常使用镍基合金和钴基合金。

在加工之前，需要对原材料进行切割、锯切等预处理工作，确保原材料符合要求的尺寸和形状。

二、加工工艺1. 铣削：首先进行铣削工艺，将原材料进行整形。

通过数控铣床，根据叶片的设计要求，进行精确的加工。

铣削工艺主要包括粗铣和精铣两个步骤，粗铣用于去除多余的材料，精铣则用于加工出叶片的精确形状。

2. 打孔：在叶片上需打孔的位置，使用数控钻床进行精确的孔加工。

根据叶片设计要求，控制钻床的进给速度和转速，确保孔的尺寸和位置的准确性。

3. 车削：对叶片进行车削工艺，用来加工叶片的几何形状和表面粗糙度。

通过数控车床，将叶片固定在工作台上，然后进行车削操作，使叶片达到设计要求的形状和尺寸。

4. 磨削：在车削之后，对叶片进行磨削工艺，用来提高叶片的表面光洁度和精度。

通过磨床对叶片进行磨削，使其表面更加平整光滑，并且可以达到更高的尺寸精度。

三、机械设备发动机叶片的加工离不开各种机械设备的支持。

常用的机械设备包括数控铣床、数控钻床、数控车床、磨床等。

这些机械设备能够根据程序自动完成工件加工，提高生产效率和加工精度。

四、质量控制发动机叶片是发动机的核心部件之一，其加工质量直接影响到发动机的性能和可靠性。

因此，在加工过程中需要进行严格的质量控制。

常用的质量控制手段包括尺寸检测、外观检查和物理性能测试等。

通过这些手段，可以确保叶片的尺寸精度、外观质量和物理性能达到设计要求。

五、总结发动机叶片的加工工序是一个复杂而关键的过程。

通过对原材料的准备、加工工艺的选择、机械设备的使用和质量控制的实施，可以保证叶片的加工质量和性能要求。

发动机叶片的加工工序不仅需要高精度的机械设备的支持，还需要严格的质量控制和工艺操作的精细调控。

绞龙叶外径绞龙叶内径
螺距外螺旋线长度内螺旋线长度外径内径切口角度切口外径弦长切口内径弦长7802193102469.97754.62
807.80246.809.6267.7220.69绞龙叶片下料尺寸
绞龙叶尺寸
参考尺寸下料尺寸螺旋叶片的加工
按以上计算得出展开图后，依据展开图下好所需数量的毛坯（要留加工余量）。

将所有毛坯叠在一起，用点焊连接形成一个圆筒状，上车床加工内、外径至所需尺寸。

将毛坯拆开成单个，沿径向剪开，如下图示1。

用钳子或扳手夹持切口两边向轴向扳开，扳开大约10～20 mm 即可，如图b 。

所有叶片在切口处首尾相连对接焊牢，在第一个和最后一个两侧各焊一个拉环，如c 。

将一端拉环固定，另一个拉环挂在平时车间里常用的起重葫芦上，将
叶片徐徐拉开至所需的节距。

将除去拉环、打磨光滑的新叶片，焊牢。

输入绞龙叶片外径，内径和导程（螺距），自动计算出所需的下料外径，内
径，切口角度，非常方便。

船用螺旋桨生产工艺船用螺旋桨是船舶推进设备中最为关键的一种。

其生产工艺包括有浆叶设计、材料选择、模具制造、叶片铸造、叶轮组装和动平衡六个基本环节。

1.浆叶设计浆叶设计是螺旋桨制造的起点。

浆叶的设计要根据船舶型号和推进功率等要素，经计算求出最合适的参数，以达到较好的推进效果。

浆叶的结构包括两大部分，即浆翼和浆叶。

浆翼是浆叶的承载部分，相当于“脊梁”；浆叶则是实际起推进作用的部分。

对于大型船用螺旋桨，还需要设计转子与定子的透面，以消减推进时的离心力。

2.材料选择螺旋桨的材料选择至关重要，因为它关系到其推进效能、使用寿命和抗腐蚀能力。

对于大部分船轮毂，选择HT250铸铁或高锰钢铸造；而钢和合金材料则通常用于叶轮的铸造。

3.模具制造模具制造是螺旋桨生产的关键环节之一。

其目的是为了定型铸造，并达到尺寸精度和表面质量要求。

模具制造工艺主要包括木样制作、沙模制作、金属模制作等。

模具的制作要满足浆叶设计的需求，制模时应考虑到浆叶的曲率、斜度、展弦比等特点，以便于铸造时填充浆翼和浆叶。

4.叶片铸造叶片铸造是螺旋桨生产的核心环节，也是最为复杂的一个工序。

叶片铸造技术对模具制作和铸造工艺有着很高的要求。

在实际操作中，先进行慢跑放砂处理，然后在模具中浇注熔融的铸造合金材料，待铸造材料冷却后进行拆模，形成叶片。

5.叶轮组装叶轮组装是螺旋桨生产的重要环节之一，即将铸造好的叶片组成一个完整的浆叶。

组装时要保证叶片间的间隙均匀，并根据叶轮的设计要求调整各个叶片的相对位置，以保证浆翼和浆叶的质量和精度。

6.动平衡叶轮的动平衡是螺旋桨生产的最后一步，是制造工艺中的重要环节。

动平衡的目的是消除螺旋桨运转时的振动和共振，确保其正常运行和使用寿命。

动平衡过程中，先是将叶轮装备在动平衡机上，然后对其逐一检测、调整叶片的角度和平衡质量，以达到预定的平衡标准，同时也保证了螺旋桨的质量。

综上所述，船用螺旋桨的生产工艺包括浆叶设计、材料选择、模具制造、叶片铸造、叶轮组装和动平衡等环节。

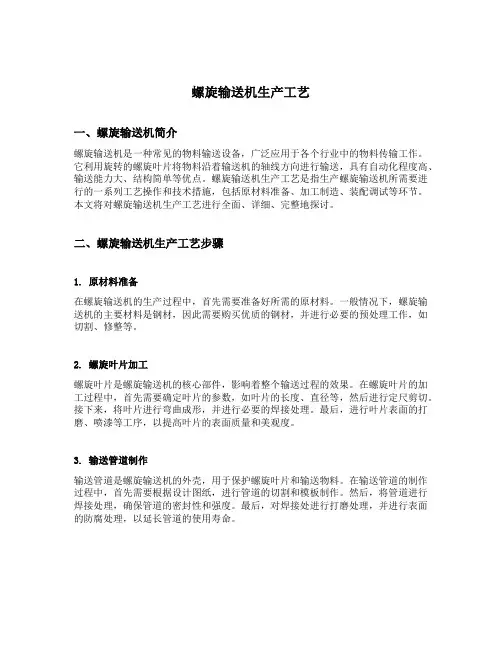

螺旋输送机生产工艺一、螺旋输送机简介螺旋输送机是一种常见的物料输送设备，广泛应用于各个行业中的物料传输工作。

它利用旋转的螺旋叶片将物料沿着输送机的轴线方向进行输送，具有自动化程度高、输送能力大、结构简单等优点。

螺旋输送机生产工艺是指生产螺旋输送机所需要进行的一系列工艺操作和技术措施，包括原材料准备、加工制造、装配调试等环节。

本文将对螺旋输送机生产工艺进行全面、详细、完整地探讨。

二、螺旋输送机生产工艺步骤1. 原材料准备在螺旋输送机的生产过程中，首先需要准备好所需的原材料。

一般情况下，螺旋输送机的主要材料是钢材，因此需要购买优质的钢材，并进行必要的预处理工作，如切割、修整等。

2. 螺旋叶片加工螺旋叶片是螺旋输送机的核心部件，影响着整个输送过程的效果。

在螺旋叶片的加工过程中，首先需要确定叶片的参数，如叶片的长度、直径等，然后进行定尺剪切。

接下来，将叶片进行弯曲成形，并进行必要的焊接处理。

最后，进行叶片表面的打磨、喷漆等工序，以提高叶片的表面质量和美观度。

3. 输送管道制作输送管道是螺旋输送机的外壳，用于保护螺旋叶片和输送物料。

在输送管道的制作过程中，首先需要根据设计图纸，进行管道的切割和模板制作。

然后，将管道进行焊接处理，确保管道的密封性和强度。

最后，对焊接处进行打磨处理，并进行表面的防腐处理，以延长管道的使用寿命。

4. 装配调试在螺旋输送机生产工艺的最后一步，是进行装配和调试工作。

首先，将螺旋叶片安装到输送机的轴上，并进行必要的固定。

然后，将输送机的传动装置进行安装，并进行传动系统的调试。

最后，进行整机的试运行，确认螺旋输送机的运行效果和质量。

三、螺旋输送机生产工艺的优化与创新螺旋输送机生产工艺的优化与创新，主要体现在以下几个方面： ### 1. 采用先进的加工设备和工艺通过引进和采用先进的加工设备和工艺，提高螺旋叶片和输送管道的加工精度和质量，减少人工操作的误差和劳动强度。

2. 应用新材料和新工艺通过应用新材料和新工艺，改善螺旋输送机的抗磨损性能和使用寿命。
