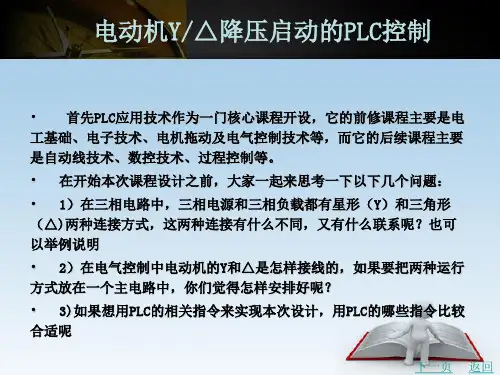

电动机星三角降压启动的PLC控制

延时时间等于对应的时钟脉冲乘以扫描次数。 T0 K50 -----50*0.1=5S
6
定时器的动作原理：当定时器的线圈 得电，定时器开始延时，当当前值等于设 定值时，定时器的常开触点闭合，常闭触 点断开。如果要保持常开触点闭合，常闭 触点断开，定时器的线圈就不能失电。当 定时器的线圈失电时，定时器当前值清零， 定时器当前值与设定值相等的条件被打破， 则定时器的常开触点断开，常闭触点闭合。
19
控制要求分析 电动机启动时，应先接成星形，然后再送电，
使电动机在星形下启动；转换成三角形运行时， 应将电动机断电，待电动机重新接成角形后， 再给电动机送电，让电动机在角形下运行。
20
➢ 任务实施
实训设备
FX2N—64MR
一台。
电路控制板（由空气开关、交流接触器、热继电器、
熔断器组成） 一块。
程序讲解 对于正常运行为三角形接法的电动机，在启动
时，定子绕组先接成星形，当电动机转速上升到接 近额定转速时，将定子绕组接线方式由星形改接成 三角形，使电动机进入全压正常运行。一般功率在 4KW以上的三相异步电动机均为三角形接法，因此 均可采用 Y-△降压启动的方法来限制启动电流。
4
常数K可以作为定时器的设定值，也 可以用数据寄存器（D）的内容来作设 定值。例如外部数字开关输入的数据可 以存入数据寄存器，作为定时器的设定 值。
5
定时器T的结构
结构：线圈，符号：
或
常开触点，符号：
常闭触点，符号：
元件编号：按十进制编号。 K：表示十进制数。 50：表示PLC内部时钟脉冲的扫描次数，PLC内部有 三种时钟脉冲，分别是100MS、10MS、1MS。 定时范围为0.001-3276.7秒
动电流。但电动机星形起动力矩也只有全电压启动时力矩的1/3，故电动 机启动起来后，要马上切换到角形运行。中间的时间大概在4～6秒钟。

PLC实现星三角降压启动
电动机启动时，把电动机的定子绕组接成 星形，电动机定子绕组电压低于电源电压起 动，启动即将完毕时再恢复成三角形，电动机 便在额定电压下正常运行。
传统的电力拖动电Байду номын сангаас实现星三角电路 较为麻烦，由PLC改造后可节省电路 的接线及维护起来也较为简单。
I/O分配表
输入
启动 X0
输出
KM1 Y0
停止 X1
星型 Y1 启动
三角 Y2 形运 行
电路原理图
程序设计
X0=启动按钮 X1=停止按钮
Y0=KM1 Y1=星型启动 Y2=三角运行
1P漏电保护开关 接触器
PLC（可编程控制器）
控制按钮
COM接按钮公共端 X1接停止按钮
X0接启动按钮
接电源火线 接电源零线
Y0接KM1的A2线圈 Y1接KM2的A2线圈
Y2接KM3的A2线圈
COM1与COM2、COM3 短接后接电源火线
来自PLC的Y0 来自PLC的Y1 来自PLC的Y2
A1端线圈全部短接后接电源零线
启动按钮接X0 按钮公共端
停止按钮接X1
THANKS! 谢谢观看

实训课题一：电动机Ｙ－△降压启动控制控制要求:运用PLC的基本指令、步进顺控指令或功能指令设计系统程序，控制三相交流异步电动机Ｙ－△降压启动，Ｙ形启动10S，停止1秒后△形全压运行。

指示灯在启动过程中亮，启动结束后指示灯灭。

若果发生电动机过载，停机并且灯光报警。

实训课题二：三台电动机循序启动控制控制要求:运用PLC的基本指令、步进顺控指令或功能指令设计系统程序，控制三台电动机循序启动，按下启动按钮，第一台电动机M1启动，运行4 S后，第二台电动机M2启动，运行15S后，第三台电动机M3启动。

按下停止按钮，三台电动机全部停机。

实训课题三：交通灯控制控制要求:运用PLC的基本指令、步进顺控指令或功能指令设计一个交通灯控制系统程序，1>自动控制: 按下启动按钮,信号系统按下图所示要求运行(绿灯闪烁周期1S), 按下停止按钮,所有信号灯都熄灭。

2>手动控制: 按下手动按钮, 两个方向黄灯闪烁。

实训课题四：带自诊断的水塔水位自动控制控制要求:运用PLC的基本指令、步进顺控指令或功能指令设计带自诊断的水塔水位自动控制系统程序。

当水池水位低于低位界X3（ON）时，电磁阀Y001打开进水，若2秒以后水池水位仍低于低位界，说明电磁阀Y001没有进水，指示灯闪烁，表示故障。

当水池水位高于高位界X2时，电磁阀Y001关闭。

当水塔水位低于低位界X1（ON）时，且水池水位正常(X3为OFF）, 则M(Y000)(带动水泵)自动抽水入塔, 当水塔水位高于高位界X0时，电动机M(Y000)停机。

实训课题五：5人智力竞赛抢答七段数码显示器控制要求:运用PLC的基本指令、步进顺控指令或功能指令设计5人智力竞赛抢答七段数码显示器。

某参赛选手抢先按下自己的按钮时，则显示该选手的号码，同时联锁其他参赛选手的输入信号无效。

主持人按复位按钮清除显示数码后，比赛继续进行。

实训课题六：CA6140车床电气故障检修要求:按照工业机械电气设备维修的一般要求,遵循机械电气设备维修的一般方法,对CA6140车床电气故障进行检修,达到电器装置的检修标准。

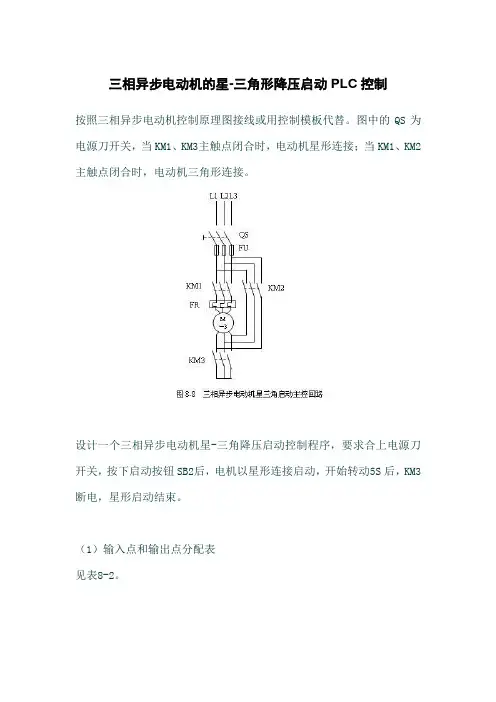

三相异步电动机的星-三角形降压启动PLC控制
按照三相异步电动机控制原理图接线或用控制模板代替。

图中的QS为电源刀开关，当KM1、KM3主触点闭合时，电动机星形连接；当KM1、KM2主触点闭合时，电动机三角形连接。

设计一个三相异步电动机星-三角降压启动控制程序，要求合上电源刀开关，按下启动按钮SB2后，电机以星形连接启动，开始转动5S后，KM3断电，星形启动结束。

（1）输入点和输出点分配表
见表8-2。

表8-2 输入点和输出点分配表
（2）PLC接线图
如图8-9所示。

（3）程序设计
图8-8为三相异步电动机星三角启动主电路。

图8-10（a）为梯形图。

注意热继电器以动断触点的形式接入PLC，因而在梯形图中要用动合触点。

(4)运行并调试程序
a.将梯形图程序输入到计算机。

b.下载程序到PLC，并对程序进行调试运行。

观察电机在程序控制下能否实现星-三角降压启动。

c.调试运行并记录调试结果。
