最新三维CAD工程师(PROE)模拟试题

  • 格式：doc
  • 大小：3.56 MB
  • 文档页数：50

精品文档 精品文档 试 卷 一 1. 在定义扫描时，系统检查指定轨迹的有效性，并建立_______。 (A) 参考平面 (B) 扫描轨迹 (C) 扫描截面 (D) 法向曲面 答案：D

2. 如果无意间移动了视图，在移动过程中可按_______键使视图回到初始位置。 (A) ESC (B) ENTER (C) Ctrl+Z (D) Shift 答案：A

3. 以毫米为单位完成如图所示装配。参考图所示给定的配合关系安装其他零件，添加配合关系，并完成题目。

已知：(单位：mm) A=30.00°； 问题： 图中装配体的重心是________。（根据标有原点的零件的坐标边框确定重心） 选项： (A) X = 32.59，Y = 63.91，Z = -39.88 (B) X = 33.13，Y = 63.91，Z = -40.53 (C) X = 33.61，Y = 63.91，Z = -41.22 (D) X = 34.03，Y = 63.91，Z = -41.95 答案：A

4. 斜度的四种标注哪一种是正确的? ________

答案：B 精品文档 精品文档 5. 机械图样中绘制三视图所采用的投影法是：________。 (A)中心投影法 (B)平行投影法 (C)正投影法 (D)斜投影法 答案：C

6. 空间相互平行的线段，在同一投影面中的投影________。 (A)一定相互平行 (B)相互不平行 (C)根据具体情况，有时互相平行，有时不平行 答案：A

7. 轴测图中，可见轮廓线与不可见轮廓线的画法应是： ________。 (A)可见部分和不可见部分部必须画出 (B)只画出可见部分 (C)一般只画出可见部分，必要时才画出不可见部分 答案：C

8. 按所给定的主、俯视图，找出相对应的左视图：________。

答案：C

9. 在机械图样中，重合断面的轮廓线应采用：________。 (A)粗实线 (B)细实线 (C)细虚线 (D)细双点画线 答案：B

10. 按现行螺纹标准，特征代号G表示的螺纹，其名称是：________。 (A)圆柱管螺纹 (B)55°非密封管螺纹 (C)非螺纹密封的管螺纹 答案：C

11. 表达某产品的全套图样中，有1张装配图，9张零件图，则在该装配图的标题栏中，有关张数和张次应填为：________。 (A)共10张第l张 (B)共l张第1张 (C)不必填张数和张次 答案：A

12. 几何约束是指草图对象之间的_______ 、_______ 、_______和_______等几何关系。 精品文档 精品文档 (A) 平行 (B) 垂直 (C) 共线 (D) 对称 答案：ABCD

13. 以下是关于基准曲线的说法，哪些是正确的？_______ (A) 没有形状和大小的虚拟线条 (B) 没有方向 (C) 没有体积 (D) 没有质量 答案：BCD

14. 修改视图操作能对以下那些进行修改？_______ (A) 视图的类型 (B) 视图的比例 (C) 视图的视力显示 (D) 视图的视图剖面线的属性 答案：ABCD

15. BOM表是工程图的零部件明细表，通常包括_______。 (A) 材料 (B) 零件种类 (C) 价格 (D) 重量 答案：ABCD

16.在扫描特征过程中，【扫描轨迹】菜单管理器中选择【草绘轨迹】或【选取轨迹】来定义扫描轨迹。(T/F) 答案：T

17. 对实体进行抽壳时，可以在一次操作结果中产生不同的壁厚。(T/F) 答案：T

18. 方向阵列即先指定方向，后指定尺寸值和行列数的阵列方式。(T/F) 答案：T

19. 相切约束后，约束曲线被对齐。(T/F) 答案：F

20. 尺寸线不能用其他图线代替，一般也不得与其他图线重合或画在其延长线上。(T/F) 答案：T

21. 一般的退刀槽可按“槽宽×直径”或“槽宽×槽深”的形式标注。(T/F) 答案：T 精品文档

精品文档 22. 根据零件工程图图1的题目设计要求和设计意图完成建模。（单位：mm） 已知：A=122, B=167, C=82, D=30

工程图1 要求： 1． 求步骤图2-a中模型的表面积是________。 (A)45675.37 (B)44179.25 (C)44673.76 (D)45172.47 2． 步骤图2-c中模型的重心是________。 (A) X=7.56 Y=-14.07 Z=-13.76 (B) X=7.66 Y=-13.98 Z=-13.68 (C) X=7.75 Y=-13.89 Z=-13.61 (D) X=7.85 Y=-13.80 Z=-13.53 3． 步骤图2-d中模型的体积是________。 (A)282057.66 (B)286390.54 (C)290750.86 (D)277752.33 4． 修改参数A=123, B=168, C=83, D=31时，步骤图2-d中模型的面积是________。 (A)50789.59 (B)49302.79 (C)49797.66 (D)50293.26 精品文档 精品文档 步骤图2 答案：D+C+B+A

23. 根据零件工程图图1的题目设计要求和设计意图完成建模。（单位：mm） 已知：A=46, B=42, C=60, D=75

工程图1 精品文档

精品文档 要求： 1． 求步骤图2-b中模型的表面积是________。 (A)22367.40 (B)22511.57 (C)22655.56 (D)22799.38 2． 步骤图2-d中模型的重心是________。 (A) X=28.49 Y=11.83 Z=-70.05 (B) X=28.57 Y=12.01 Z=-69.77 (C) X=28.66 Y=12.18 Z=-69.48 (D) X=28.40 Y=11.66 Z=-70.32 3． 步骤图2-e中模型的体积是________。 (A)89314.99 (B)87273.05 (C)87954.52 (D)88635.12 4． 修改参数A=47, B=43, C=61, D=76时，步骤图2-e中模型的面积是________。 (A)23006.74 (B)22579.96 (C)22722.46 (D)22864.71 a

步骤图2 答案：A+D+B+C 精品文档 精品文档 24. 根据零件工程图图1的题目设计要求和设计意图完成建模。（单位：mm） 已知：A=57, B=65, C=31, D=49

工程图1 要求： 1． 求步骤图2-d中模型的表面积是________。 (A)30146.73 (B)30635.86 (C)31131.49 (D)31633.58 2． 步骤图2-g中模型的重心是________。 (A) X=0.00 Y=-28.64 Z=12.42 (B) X=0.00 Y=-28.56 Z=11.92 (C) X=0.00 Y=-28.48 Z=11.43 (D) X=0.00 Y=-28.38 Z=10.95 3． 步骤图2-i中模型的体积是________。 (A)138470.92 (B)129140.28 (C)148974.51 (D)142082.18 4． 修改参数A=58, B=66, C=32, D=50时，步骤图2-i中模型的面积是________。 (A)39488.15 (B)37459.40 (C)38183.76 (D)38831.81 精品文档 精品文档 步骤图2 答案：B+C+A+D

25. 根据零件工程图图1的题目设计要求和设计意图完成建模。（单位：mm） 已知：A=115, B=87, C=103, D=42 精品文档

精品文档 工程图1 要求： 1． 求步骤图2-e中模型的表面积是________。 (A)62701.11 (B)61346.38 (C)60009.92 (D)58691.76 2． 步骤图2-g中模型的重心是________。 (A) X=29.01 Y=46.21 Z=-56.00 (B) X=28.98 Y=46.75 Z=-56.50 (C) X=28.97 Y=47.30 Z=-57.00 (D) X=28.95 Y=47.85 Z=-57.50 3． 步骤图2-i中模型的体积是________。 (A)307084.83 (B)298578.53 (C)324493.38 (D)315723.12

合集下载

全国CAD等级考试(ProE)试题

全国CAD等级考试(ProE)试题

全国CAD等级考试（Pro/E Ⅲ）试卷姓名：_____________________ 准考证号：_______________________本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（上机操作题）两部分。

第Ⅰ卷1至3页，第Ⅱ卷3至6页。

考试结束后，将本试卷交回，并将在计算机上的建立的文件提交。

第Ⅰ卷注意事项：1．答题前，考生务必用签字笔将自己的姓名、准考证号填写清楚，请认真核准准考证号、姓名和科目。

2．答题前，考生需要在计算机上的D:\test文件夹下建立以自己的准考证命名的文件夹，将本卷中需要建立的文件保存在该目录下，文件名以题号命名。

3．本卷由选择题和填空题组成，共计40分。

一、选择题（30分）1、要对窗口中的零件进行平移应选择（ B ）A、Ctrl+鼠标左键B、Shift+鼠标中键C、Ctrl+鼠标中键D、Shift+鼠标右键2、创建一个新的零件时应选取的模板是( C )A、mmks_asm_designB、mmns_mfg_castC、mmns_part_solidD、mmns_part_sheetmetal3、关于装配中下列叙述正确的是哪个？AA：装配中将要装配的零、部件数据都放在装配文件中B：装配中只引入零、部件的位置信息和约束关系到装配文件中C：装配中产生的爆炸视图将去除零、部件间的约束D：装配中不能直接修改零件的几何拓扑形状4、建立拔模特征时拔模角度的有效范围是多少？CA：-10度——10度B：-15度——15度C：-30度——30度D：-45度——45度5、在以线性尺寸作为驱动尺寸的阵列中，单一方向双尺寸驱动阵列与二个方向各自由一个尺寸驱动阵列的区别是什么？A：二者操作方式不同，但效果是一样的B：前者产生沿尺寸合成方向的单列特征，后者可产生分别由驱动尺寸控制的多行多列特征C：前者产生分别由驱动尺寸控制的多行多列特征，后者产生沿尺寸合成方向的单列特征D：以上都不正确6、参照面与绘图面的关系是什么？CA：∥B：⊥C：相交D：无关7、创建基础扫描特征的基本步骤是什么？CA：第一条轨迹定义——第二条轨迹定义——截面定义B：截面定义——扫描轨迹定义C：扫描轨迹定义——截面定义D：扫描轨迹定义——第一截面——第二截面8、球可以用以下哪种三维造型工具实现（C）A、混合B、扫描C、旋转D、拉伸9、以下选项中，不属于Pro/E十大基本模块类型的是哪个？DA：零件B：组件C：制造D：特征10、装配时对某两个面使用对齐约束或匹配约束的区别是什么？A：对齐使两个面指向一致，匹配使两个面指向相反B：匹配可设置偏矩，而对齐不能C：对齐可设置定向而匹配不能D：以上都是对的11、在工程图里创建投影视图时，必须要先创建（ A）A、主视图B、投影图C、剖视图D、分解图12、在（ B ）命令中可以完成剖面和爆炸图。

proe模拟试卷

proe模拟试卷

Pro/Engineer考试样卷（中级）考试时间：180分钟一、多项选择题（1×15’）1.通过选定的参照点、轴、线、基准曲线或者平面放置新基准平面，这种约束类型是：( )A:穿过 B:偏移 C:相切 D:法向2.在进行曲面偏移替换命令时，如果目标实体面不容易被选中，可以将图形区右下角的过滤器的选项切换为（）进行选取。

A:智能 B:特征 C:几何 D:基准3.在草绘环境中，鼠标是绘制草图时使用最频繁的工具，（）结束当前操作。

A:单击左键 B:单击中键（或滚轮） C:单击右键 D:长按右键4. 直角形特征厚度2MM，内角倒圆角R=2，那么圆角处厚度一样，外圆角倒多少？请把正确答案找出来。

( )A:R=2 B:R=4 C:R=6 D:R=84.与扫描实体不同，选择（）方式建立扫描曲面特征的剖面可以是开放的。

A:“无内部因素”B:“内部因素”C:“减少内部因素”D:“增加内部因素”5.通常情况下，一个模型的基础特征是以（）为参照开始建立的。

A:基准 B:坐标系 C:草绘 D:平面6. 球体用哪一种特征命令生成( )A:拉伸 B:旋转 C:复制 D:偏距7. 混合特征由（）截面生成。

A:2个 B:3个 C:至少2个 D:至少3个8. 工程图的建立中，首先应该生成( )A:主视图 B:一般视图 C:投影视图 D:俯视图9. 在绘图中表示直径的标释是( )A:R B:L C:% D:Φ10. 打开组装零件选项的方法是：( )A:“插入/装配/元件”B:“插入/元件/装配”C:“插入/文件/装配”D:“插入/装配/文件”11. 以下哪种约束可以使两组装零件完全约束？( )A:插入 B:自动 C:匹配 D:坐标系12. 标注线段的水平/垂直尺寸或标注线段长度的方法是在线段上单击鼠标左键，鼠标移动到尺寸要放置的位置再（），长度就标注出来了。

A:单击左键 B:双击左键 C:双击右键 D:单击中键13. 关于壳特征，以下说法不正确的是( )A:壳特征是通过移除指定的实体表面并且将实体内部掏空，形成指定壁厚的薄壳B:建立的壳特征可以厚度均一，也可以对不同的曲面指定不同的厚度C:设定壳的厚度值可以是正数也可以是负数D:当模型上某处的肉厚大于指定的壳厚时，壳特征不能建立14. 中英双语环境的设置包括如下那几项( )A:在操作系统环境变量中设置lang=chsB:配置pro/e系统选项menu_translation=bothC:配置pro/e系统选项menu_translation=yesD:配置pro/e系统选项menu_translation=no15. 扫描创建曲面特征需要设定创建扫描特征的几要素有：( )A:扫描起点 B:扫描末点 C:扫描轨迹 D:扫描截面二、完成草绘，保存文件为2.sec 。

proe模拟题

proe模拟题

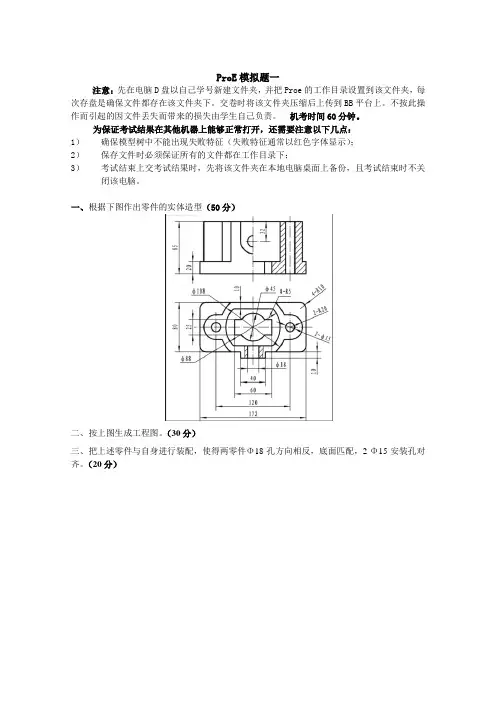

ProE模拟题一注意：先在电脑D盘以自己学号新建文件夹，并把Proe的工作目录设置到该文件夹，每次存盘是确保文件都存在该文件夹下。
